斗式提升机毕业设计说明书

摘要TB型单板链斗式提升机，用于输送堆积密度小于2t/m³的中、大块磨琢性物料，温度不超过250℃。

本次毕业设计设计的TB250型单板链斗提机提升的高度为20米，输送能力为35t/h。

所运的物料为较大块的、有磨琢性的流动性不好的物料，物料的密度为1.5t/m³。

本斗式提升机采用流入式、掏取式、混合式中的流入式装载，离心式、重力式、混合式中的重力式卸载。

张紧方式采用螺旋式、弹簧式、重锤式三种张紧方式中的弹簧式。

由电动机、减速器、逆止器或制动器及联轴器组成驱动装置。

驱动主轴上装有链轮。

为了使结构更加紧凑，进一步节省占地面积，采用直连式电动机，即电动机与减速器直接相联，还采用了带制动轮式联轴器，以达到代替逆止器的作用。

提升机的斗距为200mm，斗容为3md³，料斗运行速度为0.5m/s，主轴转速为24.71r/min。

为了出现故障时使拆卸更加的方便，在斗式提升机的上部设置了一块可拆的挡板。

为了使轴承的定位更加的方便，选用了带座的外球面球轴承。

在上部，轴承及电动机的下部均设置了支架来固定轴承及电动机。

关键词: 斗提机；滚子链；链轮；逆止器AbstractThis graduation designs the TB250 type plank type set tube of design to roll the son chain Bucket Elevator to lift the height that the machine promote as 15 meters, Transport the ability is a 20 t/ h. The material carry for compare the big piece of, whet carve mobility not good of material, the density of the material is 1.4 ts/ m³.This type bucket elevator promote the machine adoption flows into the type, take type of drawing out , the admixture type of afflux type load, leave the heart type, gravity type, the gravity in the admixture type to unload. Bring to the stretch the spiral type, spring coil type, heavy hammer type of the way adoption three kinds of bring to the stretch the spring coil type in the way.From the electric motor, decelerate the machine, negative machine or make to move the machine and join stalk machines to constitute to drive the device. Drive the principal axis to have the chain round up.Structure for make more tightly packed, further save to cover the area, the adoption keep even the type electric motor, namely electric motor and decelerate the machine directly and mutually jioned , still adopted to take to make to move a type jioning stalk machine, to attain replace negative the function of the machine.The bucket that promotes the machine is apart from for the 200 mms, the bucket permits for the 3 md3s, anticipating the bucket movement speed as 0.5 ms/ s, the principal axis turn is a 24.71 rs/ min soon.For appearing to break down make dismantle the convenience unload more, promoted the upper part of the machine to establish a cake of and can dismantle in the type of bucket of block the plank. The fixed position of the bearings for make more of convenience, chose to use to take outside surface of sphere ball bearings of. At the upper part, the lower part of the bearings and electric motor all establishes the support to fix the bearings and electric motors. Key Word: Bucket Elevator；Roller chain；Chain round；Backspin stop machine目录第一章绪论 (1)1.1方案比较 (2)1.1.1斗式提升机的分类 (2)1.1.2斗式提升机的构造： (4)第二章斗式提升机的设计计算 (5)2.1输送能力的计算 (5)2.2料斗的设计及装载卸载方式的选择 (6)2.3运行阻力和驱动功率的计算 (8)2.4电动机的选择与固定 (9)2.5轴的设计 (10)2.6链轮的设计 (16)2.7壳体的设计 (18)2.8选择减速器和驱动链轮轴联接的联轴器 (19)2.9轴承轴承座的选取与固定 (19)2.10斗式提升机弹簧式拉紧装置设计 (20)2.11键的选取与校核 (21)第三章斗式提升机的安装 (23)3.1基础划线 (23)3.2机壳安装 (23)3.2.1吊装法 (23)3.2.2倒装法 (23)3.2.3正装法 (24)3.3传动链轮和改向链轮的安装 (24)3.4链条及链斗的安装 (25)3.5上机壳盖子的安装 (25)3.6传动装置安装 (25)3.7固定架的安装 (25)3.8斗式提升机的调整试运转 (26)3.8.1试运转前的检查 (26)3.8.2试运转的要求 (26)3.8.3钩头重力斗式提升机的安装 (26)第四章斗式提升机运行中的事故分析与处理 (27)4.1运转时发生异常音响 (27)4.2电动机机座振动 (27)4.3漏灰 (27)结论 (28)参考文献 (29)致谢 (30)附录一中文译文 (i)附录二外文资料原文 (vii)TB250型单板链斗式提升机设计第一章绪论改革开放以来，我国建筑业蓬勃发展，城市面貌日新月异。

毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

1、用途及特点 (2)2、结构说明、外形图与外形尺寸.......................... ..23、提升机的技术规范 (5)4、本机订货代号的写法.................................... ..65、提升机成套表及H和L值............................... ..76、提升机工作原理与结构特征 (15)7、提升机的安装，调整和试运转 ......................... ..15 &提升机的使用维护事项.. (16)9、滚动轴承目录17D型胶带离心斗式提升机一、用途及特点本系列提升机为垂直斗式提升机，它适用于向上输送粉状、粒状、小块状的无磨琢性或半磨琢性的散状物料，如煤、砂、焦末、木屑、水泥、白粉、碎块、矿石等。

本机的特点为快速离心卸料，并采用胶带作为牵引机件，故不适用于输送大块、磨琢性高以及揭取阻力大的物料。

被输送物温度不应超过60C，如采用耐热胶带允许150C。

本机共有四种规格：D160; D250; D350 ; D450。

本机的输送量在 3.1~6立方米/小时。

我厂生产提升机高度大约在4~30米范围内。

二、结构说明，外形图与外形尺寸（一）本机系垂直胶带离心式：它由牵引机件（系采用挠性输送胶带）、料斗、带有传动滚筒的上部驱段、带有拉紧滚筒和螺旋拉紧装置的下部驱段、中间有机壳和传动装置所组成；其运行部分（牵引机件和料斗）在整个高度中，均封闭在机壳内。

在下部驱段上装置一进料口，输送物料由下部驱段进料口加入底部而被运动着的料斗所揭取提升向上，通过传动滚筒借离心力和物料重力的共同作用进行卸料，输送物料由上部驱段出料口泻出。

传动装置位于提升机上部，系用J0型电动机（出口采用J02型），三角皮带传动轮，LQ型减速器，平衡联轴器及其安装的底座所组成，整个传动装置固定在上部传动的机壳上（见图1），再通过传动装置带动传动滚筒和牵引机件连续运转。

第1章绪论1.1沥青混凝土搅拌设备概述沥青混凝土搅拌设备是生产各种沥青混合料的机械装置，适用于公路、城市道路、机场、码头、停车场、货场等工程部门。

沥青混泥土设备的功能是将不同粒径的骨料和填料按规定的比例掺和在一起，用沥青作结合料，在规定的温度下拌和成均匀的混合料。

常用的沥青混合料有沥青混凝土、沥青碎石、沥青砂等。

沥青混凝土搅拌设备是沥青路面施工的关键设备之一，其性能直接影响到所铺筑的沥青路面的质量。

1.2国内外水平及发发展方向沥青混凝土搅拌设备在国外有着很久的历史，是在本世纪初就已问世。

经过长期的发展，特别是随着电子技术的日益完善以及计算机技术和信息处理技术的突飞猛进，沥青混凝土搅拌设备在发达国家已经达到很高的技术水平，并仍在不断改进，产品更新换代较快。

1.2.1沥青混凝土搅拌设备的发展水平(1)生产能力系列化目前，国际市场沥青混凝土搅拌设备型号规格十分齐全，有小时产量几吨的小型设备，也有小时产量上千吨的大型设备，使用较多的是350t/h以下的各种中小型设备。

但是，随着沥青混凝土材料的商品化，间歇强制式搅拌设备生产能力最高已达700t/h连续滚筒式搅拌设备能力最高可达1200t/h.(2)技术性能先进化为适应工程对于产品的质量的需要，为满足社会对于节能、环保的要求，设备的各项技术指标越来越高。

目前骨料和粉料的计量精度间歇强制式搅拌设备达1%；沥青计量精度间歇强制式搅拌设备达0.33%，连续滚筒式搅拌设备达0.5%热效率可达80%-85%；粉尘控制量都可控制在50mg/m3以内。

(3)控制操作自动化不论是间歇式还是连续滚筒式搅拌设备，其控制系统均采用计算机管理，并设置微机程序与手动相结合的控制方式；设备的工艺流程可在显示器屏幕上模拟显示，且具有故障自动诊断报警功能；有生产过程中的各种数据显示打印功能。

另外，还可储存大量的级配配方，以供需要时更换。

1.2.2沥青混凝土搅拌设备的发展方向(1)间歇强制式沥青混凝土搅拌设备发展至今其技术已趋于成熟。

TDG400提升机设计刘艳涛指导老师：李志峰（陕理工机械工程学院机械设计制造及其自动化专业 045班，陕西汉中 723003）[摘要]随着机械运输行业的快速发展，提升机对国民经济的发展起着重要的作用，提升机的应用很为广泛，在各行业都有所应用，主要应用在建筑，机械，矿山领域，还应用于粮油“食品”化工”水泥制造等行业，它是一种垂直或大倾角倾斜向上输送粉状"粒状或小块状物料的连续输送机械，由牵引带围绕着头和底轮做循环运动，从而将其上部固定的畚斗内的物料由下提升至机头。

本设计主要对TDG400斗式提升机的方案确定以及结构设计，包括减速器设计，料斗，胶带以及滚筒等结构设计和计算。

其中减速器设计主要是齿轮和轴的结构设计和强度校核。

[关键字]：提升机减速器设计Hoist design Of TDG400LiuYantaotutor:Li zhi-feng(Grade04, Class5, Machine designe,manufacturing and automation ,Mechanical Engineering School，Shaanxi University of Technology，Hanzhong 723003，Shaanxi)[Abstract]With the machinery of the rapid development of the transport industry，Hoist the national economy plays an important role in development，Hoist the very wide application，In various sectors have applied, Mainly used in construction, machinery, mining areas, but also for grain and oil, "food" chemical "industries such as cement manufacturing, It is a steep vertical or inclined upward conveyor powder "small block or granular materials for transportation machinery，Traction belt around by the end of round Zhaotou and do recycling campaign, and it will be fixed upper part of the fight, Ben materials from the next upgrade to the nose. The design of the main TDG400 bucket elevator and the scheme for the structural design. Including design, hopper, belt and pulley, such as structural design and calculation. Reducer which is mainly designed gear and shaft design of the structure and intensity of checking.[Key words]:Hoist Reducer Design目录1 引言 (1)1.1概论 (1)1.2斗式提升机的分类装载和卸载 (3)2 传动方案的确定 (6)2.1总体方案的选择原则： (6)2.2传动方案的设计 (6)3 TDG400总体设计 (9)3.1电动机的选择 (9)3.2滚筒转速和尺寸的确定 (11)3.3传动比的确定 (11)3.4胶带的参数确定 (12)3.5料斗的参数确定 (13)4 减速器的设计 (15)4.1相关参数的计算 (15)4.2齿轮的设计计算 (16)4.2.1 z1,z2齿轮的计算 (16)4.2.2 z3,z4齿轮计算 (21)4.2.3 齿轮的结构设计 (26)4.2.4 齿轮的润滑 (27)4.3.1 各轴的设计计算 (28)4.3.2 各轴的结构设计 (29)4.3.3轴的强度校核 (31)4.4减速器箱体的设计 (33)4.4.1减速器设计原则 (33)4.4.2减速器的箱体设计尺寸： (34)5 总结 (35)致谢 (36)参考文献 (37)1 引言1.1 概论的发展经历了几百年的历史，但近几年提升机的类型很多，主要有斗式提升机，物料提升机，高效提升机，环链提升机等多种，各有其特点。

毕业设计-斗式提升机的设计第1章前言斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。

自80年代以后,随着国家改革开放和经济发展的需要,一些大型及重点工程项目从国外引进了一定数量的斗提机,从而促进了国内斗提机技术的发展。

有关斗提机的部颁标准JB3926—85及按此标准设计的TD、TH 及TB系列斗提机的相继问世,使我国斗提机技术水平向前迈了一大步, 但由于产品设计、原材料、加工工艺和制造水平等方面的原因,使产品在实际使用中技术性能、传递扭矩、寿命、可靠性和噪声等与国际先进水平相比仍存在相当大的差距。

斗式提升机按牵引形式主要分为胶带式、圆环链式和板链式三种,因经济条件、技术水平及使用习惯等原因,国内用户对圆环链式和胶带式斗提机需求量较大,这两种斗提机的技术发展受到较多的关注,而且有较为明显的发展。

TH型是一种圆环链斗式提升机，采用混合式或重力卸料，挖取式装料。

牵引件用优质合金钢高度圆环链。

中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。

链轮采用可换轮缘组合式结构。

使用寿命长，轮缘更换工作简便。

下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。

如煤、水泥、碎石、砂子、化肥、粮食等。

TH型斗式提升机用于各种散状物料的垂直输送。

适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

第2章提升机设计2.1本课题介绍及设计理论2.1.1概述此次设计的任务是研究TH250斗式提升机的工作原理、性能和特点，采用理论联系实际的方法，研究影响斗式提升机效率的影响因素，进行必要的结构改进，提出结构的方案并实施设计。

同时，进行相关结构参数和工艺参数的设计与计算、总体方案设计，总体装配以及传动、机体等部件和相关零部件设计及绘图。

课程设计字第院（系）专业班级姓名x x x x x年月日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目: 斗式提升机的选型设计课程设计内容与要求：1. 设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρ=1.4g/cm3B2）布置要求：垂直输送，提升高度42m3）输送量：45 m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1.8m/s；下料量：Q=3600Fv m3/h；溜管的直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图目录1 前言 (2)1.1 斗式提升机的简介 (2)1.2 斗式提升机的特点（优缺点） (4)1.3 斗式提升机的应用 (5)2 选型计算与校核及各种系数的确定 (5)2.1 斗式提升机输送能力的计算 (5)2.2 电机功率大小的计算选择 (6)3 斗式提升机的布置与确定 (8)3.1 检视门 (8)3.2 进料口 (8)3.3 卸料口 (8)3.4 传动装置置法 (8)4 基础尺寸的确定 (8)地脚孔尺寸的确定 (8)5 设备的运行与维修 (9)5.1斗式提升机的安全操作规程 (9)5.2斗式提升机的维护保养 (9)6 参考资料 (10)致谢 (11)1 前言1.1 斗式提升机的简介斗式提升机作为一种应用极为广泛的垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。

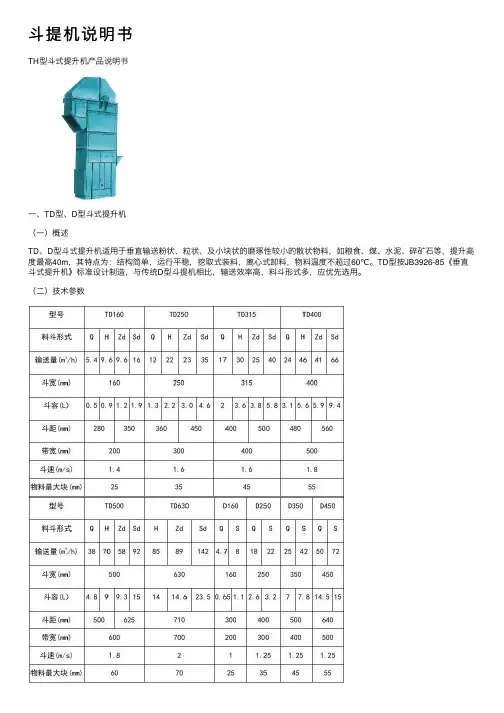

⽃提机说明书TH型⽃式提升机产品说明书⼀、TD型、D型⽃式提升机（⼀）概述TD、D型⽃式提升机适⽤于垂直输送粉状、粒状、及⼩块状的磨琢性较⼩的散状物料，如粮⾷、煤、⽔泥、碎矿⽯等，提升⾼度最⾼40m，其特点为：结构简单，运⾏平稳，挖取式装料，离⼼式卸料，物料温度不超过60℃。

TD型按JB3926-85《垂直⽃式提升机》标准设计制造，与传统D型⽃提机相⽐，输送效率⾼，料⽃形式多，应优先选⽤。

（⼆）技术参数注：1、表中⽃容为计算⽃容，输送量按填充系数0.6计算得出。

2、⽃提机料⽃⽤途：浅料⽃：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。

深料⽃：输送⼲燥的、松散的、易抛出的物料，如⽔泥、煤块、碎⽯等。

1（三）TD型⽃式提升机外形尺⼨图2TD型提升机动⼒参数3订货型号编写订货型号包括：型号及料⽃形式－驱动号－上下轴距（m）－左右装。

例如：TD315型、深⽃Sd、驱动号C2、上下轴距20.04m、右装⽃提机型号为：TD315Sd－C2－20.04－右装1.驱动装置2.上部区段3.中部机壳4.挡板5.带⽃6.下部区段D型提升机结构参数D型提升机动⼒参数5订货型号编写订货型号包括：型号及料⽃形式－进卸料⼝形式－检视门位置－驱动号－上下轴距(m)－左右装。

例如：D160型、浅⽃Q、卸料X1进料J1、检视门K1Z1、驱动号C1、上下轴距11.42m、右装⽃提机型号为：D160Q－X1J1－K1Z1－C1－11.42－右装⼆、TH型、HL型⽃式提升机（⼀）概述TH、HL型环链式提升机适⽤于垂直输送琢性较⼤的粉状、粒状、及⼩块状的物料，如粮⾷、煤、⽔泥、碎矿⽯等，输送⾼度最⾼40m，其特点为：结构简单，运⾏平稳，掏取式装料，混合式或重⼒卸料，轮缘采⽤组合链轮，更换⽅便，链条经特殊处理寿命长，下部采⽤重⼒⾃动张紧装置，能保质恒定的张⼒，避免打滑或脱链，同时在料⽃遇阻时，有⼀定的容让性能够有效地保护运动部件，物料温度不超过250℃。

TB型斗式提升机（一）、概述TB型垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状漫压不超过250℃的物料，如矿山、煤炭、焦炭、水泥、石沙等，是一种新型节能、高效的提升设备。

TB斗式提升机采用板式套筒滚子链条作为牵引构件，是NE板链斗式提升机的过渡产品。

采用重力式方式卸料，适用松散密度<2t/m的中、大块状的磨琢性物料。

被输送物料的温度不超过250℃。

TB斗式提升机提升高度在5m-50m 之间，输送量范围20-560m/h。

TB斗式提升机为板链式、重力诱导卸料的提升机设备。

该机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

链条是优质合金钢高强度板式链条，耐磨可靠，驱动部分采用硬齿面减速机。

（二）、技术参数型号最大给料粒度mm斗距mm 宽度mm 容量L最大提升能力（m3/h）TB250 90 200 250 3 29TB315 100 200 315 6 72TB400 110 250 400 12 121TB500 130 320 500 25 191TB630 150 400 630 50 294 （三）、结构特点1、提升范围广，不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。

2、驱动功率小，能耗低，节能。

提升相同高度的物料能耗约为环链式提升机的1/3~1/2。

3、整机采用全密封设计，运行时无粉尘污染。

4、机壳采用压筋结构，刚性好，精度高，外形美观。

（四）、TB斗式提升机分为下部区段，中间节，上部区段，以及驱动装置。

（五）、提升机的安装说明斗式提升机系分成各个部件，由制造厂运往使用，场地进行接桩，TB型斗式提升机为垂直式，因此安装提升机的基础承受着提升机的全部重量，在提升机安装前必须对基础布置进行检查。

安装提升机按以下的顺序有序进行，在基础上根据图纸安装基础螺钉，将提升机下部区段暂时紧固于基础上，以后再下部区段上依次（根据工厂印记或编号）逐一安装中间机壳标准节，如有非标准节应在所有标准节安装完毕，安装上部区段前将非标准节装上，再连接上部区段及头罩，然后安装传动平台，在传动平台上安设传动平台，在传动平台上安装减速机、电动机、联轴器和逆止装置、保护罩等。
