数字逻辑电路 作业2答案

  • 格式：doc
  • 大小：260.00 KB
  • 文档页数：6

2011年上半年网络学院《数字逻辑电路》作业2
一．填空题：
R S的触发器，当触发器处于受CP脉冲控制的情况下工作时，
1.具有直接复位端和置位端(,)
D D
R S为_______1_____。

这两端所加的信号(,)
D D
2.基本RS触发器使用时不允许,R S同时为__0___，即必须满足___1__的条件，这个条件也称为
基本RS触发器输入信号的约束条件。

3.按逻辑功能来划分，触发器可分为RS触发器，_____JK_____触发器，____D______触发器和T触
发器等四种类型。

4.每个触发器可记录____1_____位二进制码，因为它有__两___个稳定态。

5.三态门有三种输出状态_____输出高电平____、__输出低电平__和__高阻状态__，分别代表三种不
同的逻辑值。

6.欲使JK触发器按 1 工作，则J.K触发器输入端J=K=1，或J=，K=。

7.构造一个模10同步加1计数器，至少需要__4___个触发器。

8.时序逻辑电路按其状态改变是否受统一定时信号控制，可将其分为____同步时序逻辑电路__和
______异步时序逻辑电路__两种类型。

9.根据计数过程中数字增减规律的不同，计数器可以分为__加法_____计数器、___减法__计数器和_
可逆___计数器。

10.一个五位二进制加法器，由00000状态开始，向经过35个输入脉冲后，此计数器的状态为
______00011___________。

11.一个存储容量为1K×8的存储器，能存___8k_位二进制数。

12.设一片RAM芯片的容量为1024×4，扩展为4096×8，求计算机片数__8片___。

13.将一个包含有16384个基本存储单元的存储电路设计成8位为一个字节的ROM，该ROM有
_____11____个地址，有__8________个数据读出线。

14.一个同步时序逻辑电路可用_输入函数表达式___、__状态方程表达式___和_激励函数表达式_____
三组函数表达式描述。

15.Mealy型时序逻辑电路的输出是__输入和状态变量___的函数，Moore型时序逻辑电路的输出是
_状态变量__的函数。

16.模(16)10二进制码减法计数器的初始状态为Q8Q4Q2Q1=0101，经7个时钟作用后，它的状态
Q8Q4Q2Q1=___1110__。

17.某存储芯片的容量为64K×16，则其地址线和数据线分别为__16____条和___16___条。

二． 下图所示JK 触发器电路上，加入周期性的时钟脉冲，设Q 的初始状态为0，试画出各触发器Q 端的波形。

CP CP
答
三．
在图示电路中，设原态12Q
Q =00，经过3个CP 脉冲作用后，12Q Q 的状态是什么？并画出三个脉冲作用后的12Q Q 波型图。

CP
Q
端波形。

Q
五. 分析下图所示电路的功能。

CP
1）写出驱动方程；
2）写出状态方程；
3）说明为同步时序电路还是异步时序电路；
4）画出状态转换图；
七．一个奇偶校验电路输入为ABC三位二进制代码，当输入ABC中有奇数个1时，输出F为1，否则输出为0，试设计该逻辑电路，要求：
1）列出真值表
2）写出逻辑函数
3）画出用异或门实现该逻辑功能的逻辑图。

八．设触发器的初始状态为0，已知时钟脉冲CP 及A,B 端的波形如图所示，画出J 端，Q 端及Q 端波形：
A
B
Q。

合集下载

[答案][福建师范大学]2020秋《数字逻辑》在线作业二

[答案][福建师范大学]2020秋《数字逻辑》在线作业二

1.若干个具有三态输出的电路输出端接到一点工作时，必须保证()。

A.任何时候最多只能有一个电路处于三态，其余应处于工作态B.任何时候最多只能有一个电路处于工作态，其余应处于三态C.任何时候至少要有两个或三个以上电路处于工作态D.以上说法都不正确答案：B2.在下列逻辑电路中，不是组合逻辑电路的有()。

A.译码器B.编码器C.全加器D.寄存器答案：D3.一片四位二进制译码器，它的输出函数有()。

A.1B.8C.10D.16答案：D4.三极管作为开关使用时，下列选项不能提高开关速度是()。

A.降低饱和深度B.增加饱和深度C.采用有源泄放回路D.采用抗饱和三极管答案：B5.组合逻辑电路中的险象是由于()引起的。

A.电路未达到最简B.电路有多个输出C.电路中的时延D.逻辑门类型不同答案：C6.以下电路中常用于总线应用的有()。

A.TSL门B.OC门C.漏极开路门D.CMOS与非门答案：A7.MOS集成电路采用的是()控制，其功率损耗比较小。

A.电压B.电流C.灌电流D.拉电流答案：A8.在何种输入情况下，“与非”运算的结果是逻辑0()。

A.全部输入是0B.任一输入是0C.仅一输入是0D.全部输入是1答案：D9.八路数据选择器应有()个选择控制器。

A.2B.3C.6D.8答案：B10.Moore和Mealy型时序电路的本质区别是()。

A.没有输入变量B.当时的输出只和当时电路的状态有关，和当时的输入无关C.没有输出变量D.当时的输出只和当时的输入有关，和当时的电路状态无关答案：B11.以下代码中为恒权码的为()。

A.循环码B.5421BCD码C.余三码D.格雷码答案：B12.以下各电路中，()可以产生脉冲定时器。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.石英晶体多谐振荡器答案：B13.逻辑函数的表示方法中具有唯一性的是()。

A.真值表B.表达式C.逻辑图D.时序图答案：A14.TTL与非门的多余脚悬空等效于()。

19春[天津大学]《数字逻辑》在线作业二(100分答案)

19春[天津大学]《数字逻辑》在线作业二(100分答案)

【奥鹏】[天津大学]《数字逻辑》在线作业二试卷总分:100 得分:100第1题,只可进行一次编程的可编程器件有（）A、PALB、GALC、PROMD、A和C正确答案:第2题,时序电路不含有记忆功能的器件A、正确B、错误正确答案:第3题,一位8421BCD码计数器至少需要（）个触发器A、3B、4C、5D、10正确答案:第4题,寄存器取出数据的方式有并行和串行输出两种A、正确B、错误正确答案:第5题,A、AB、BC、CD、D正确答案:第6题,74LS290是同步和异步非二进制计数器A、正确B、错误正确答案:第7题,移位寄存器不但可移位，而且还能对数据进行串并转换A、正确B、错误正确答案:第8题,时序电路不含有记忆功能的器件。

A、正确B、错误正确答案:第9题,欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（）级触发器A、2B、3C、4D、8正确答案:第10题,要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需要（）片A、3B、4C、5D、10正确答案:第11题,双拍工作方式的数码寄存器工作时需清零A、正确B、错误正确答案:第12题,下列逻辑电路中为时序逻辑电路的是（）A、变量译码器B、加法器C、数码寄存器D、数据选择器正确答案:第13题,可重复进行编程的可编程器件有（）A、PALB、ISP-PLDC、PROMD、B和C正确答案:第14题,当时序电路存在无效循环时该电路不能自启动A、正确B、错误正确答案:第15题,N个触发器可以构成能寄存（）位二进制数码的寄存器A、N-1B、NC、N+1D、2N正确答案:第16题,某移位寄存器的时钟脉冲频率为100KHZ，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。

A、10usB、80usC、100usD、800ms正确答案:第17题,寄存器要存放n位二进制数码时，需要2^n个触发器A、正确B、错误正确答案:第18题,穆尔型时序逻辑电路的输出是（）A、只与输入有关B、只与电路当前状态有关C、与输入和电路当前状态均有关D、与输入和电路当前状态均无关正确答案:第19题,要构成5进制计数器，至少需要（）个触发器A、0B、1C、2D、3正确答案:第20题,一位8421BCD码计数器至少需要（）个触发器A、3B、4C、5D、10正确答案:第21题,A、AB、BC、CD、D正确答案:第22题,十进制计数器最高位输出的周期是输入CP脉冲周期的10倍A、正确B、错误正确答案:第23题,8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A、1B、2C、4D、8正确答案:第24题,某电视机水平-垂直扫描发生器需要一个分频器将31500HZ的脉冲转换为60HZ的脉冲，欲构成此分频器至少需要（）个触发器。

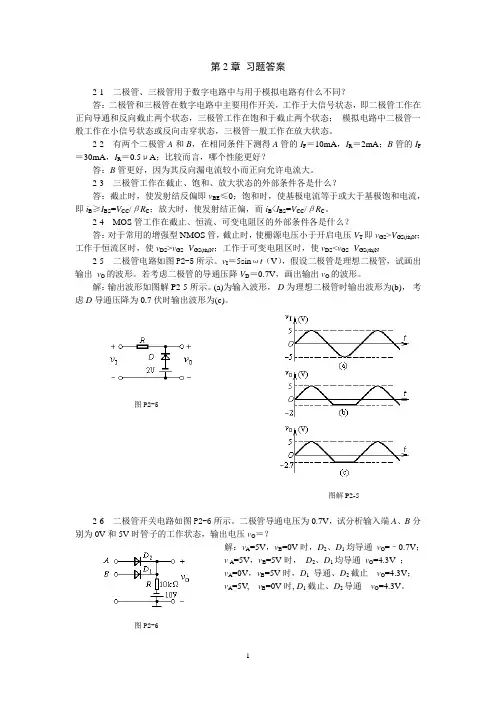

数字逻辑电路__刘常澍主编____第二章习题答案
