一用一备潜污泵电气控制系统[摘要]本文着重介绍了一用一备排污控制系统工作原理,并详述其具体控制过程。
[关键词]潜污泵一用一备一、引言在一个积水池中放置有两台潜污泵,积水池不停地汇集各处的渗沥水后,水位在缓慢地上升,当升到某一高度后就要将积水池中的水排出。
要求兼有手动和自动两种工作方式,并有故障和超高水位报警功能。
二、系统手动控制原理两台潜污泵要能单独起停控制,两台泵之间不会自动轮换运行。
控制过程如下。
当将旋钮开关SA1扳到手动位置,即SA1(L13-25)和SA1(L23-27)闭合,系统处于手动运行状态。
按动按钮SB4时,1泵接触器KM1接通自锁,1泵运行,1泵运行指示灯HL4点亮,1泵停止指示灯HL3熄灭。
当按下1泵停按钮SB3时,1泵接触器KM1断电而失去自锁,1泵停止,1泵运行指示灯HL4熄灭,1泵停止指示灯HL3点亮。
而当按动按钮SB6时,2泵接触器KM2接通自锁,2泵运行,2泵运行指示灯HL6点亮,2泵停止指示灯HL5熄灭。
当按下2泵停按钮SB5时,2泵接触器KM2断电而失去自锁,2泵停止,2泵运行指示灯HL6熄灭,2泵停止指示灯HL5点亮。
三、系统自动控制原理要求当水位上升到设定的高水位时线缆浮球开关S1保持闭合,系统启动其中的一台泵将水排出,直到水位降到低水位时线缆浮球开关S1断开并保持,水泵停止。
当下一次积水池的水位又上升到高水位时,线缆浮球开关S1再次闭合,这时会启动另一台泵工作,直到液面降到低水位时线缆浮球开关S1再次断开而停止。
当然,如果某一台泵工作时出现故障,系统能自动切换到另一台泵工作,这就是所谓的一用一备,轮换工作。
控制过程如下。
当将旋钮开关SA1扳到自动位置,即SA1(L13-26)和SA1(L23-28)闭合,系统处于自动运行状态。
当积水池水位达到高水位时线缆浮球开关S1闭合,接通中间继电器KA1,KA1(26-29)、KA1(28-31)闭合,因这时继电器KA3和接触器KM2都没得电,即KA3(29-35)、KM2(35-37)是接通的,故此时时间继电器KT1得电自锁,1泵接触器KM1吸合,使KM1(L13-30)和KM1(36-38)断开,1泵运行,开始排水,1泵运行指示灯HL4点亮,1泵停止指示灯HL3熄灭。

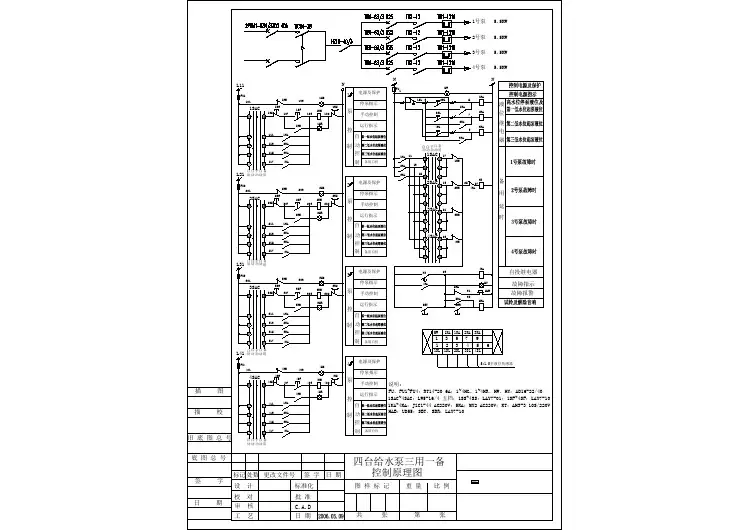

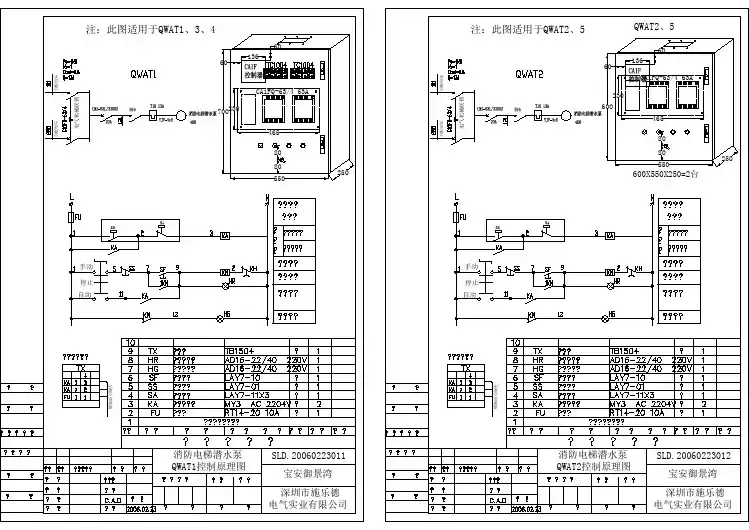

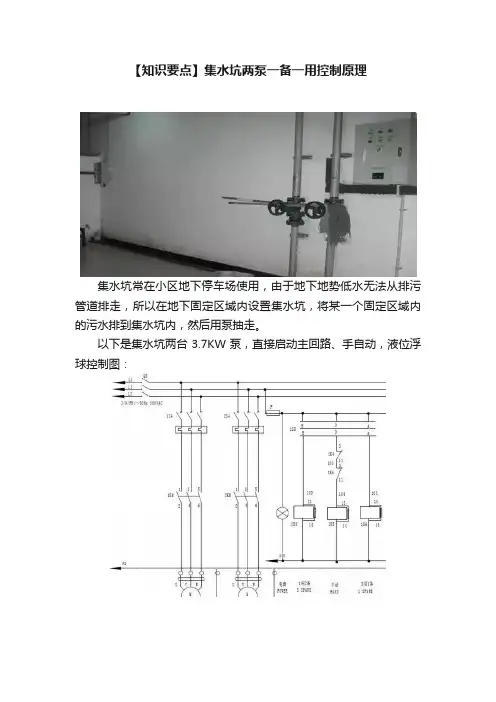

【知识要点】集水坑两泵一备一用控制原理
集水坑常在小区地下停车场使用,由于地下地势低水无法从排污管道排走,所以在地下固定区域内设置集水坑,将某一个固定区域内的污水排到集水坑内,然后用泵抽走。

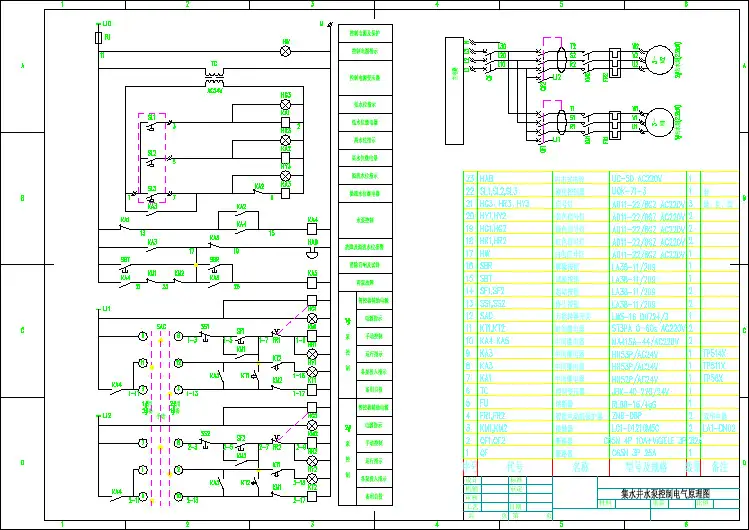

以下是集水坑两台3.7KW泵,直接启动主回路、手自动,液位浮球控制图:
1SB是手动自动开关,1SB打到1用2备则是1#泵自动2#泵备用并且1K4继电器得电,1SB打到手动位置则1#2#泵都是手动状态并且1K5手动继电器得电,1SB打到2用1备则2#泵自动1#泵备用并且1K6继电器得电,1K是启动停止液位浮球继电器,2K是高液位浮球继电器。
以下是1#2#泵的启动停止控制图:
手动模式:将1SB打到手动,1K5手动继电器吸合开点接通,按1SB1/2SB1 则1#2#泵手动启动,接触器通过自身开点自锁。
远程模式:X3为远程控制接口,当X3有信号时可直接远程启动泵,也可直接停止泵。
自动模式:将1SB打到一用二备或二用一备,一用二备1#泵自动1K4吸合,二用一备2#泵自动1K6吸合,当1K液位浮球信号接通时水位处于启动水泵液位,如果1K4吸合1#泵自动启动,如果1K6吸合2#泵自动运行。
如果1#泵自动运行中热继电器故障,1#泵故障继电器K12吸合则闭点断开泵停止运行,同时二号泵控制回路1K4一用二备信号/K12一号泵故障信号/1K启泵浮球信号处于接通状态则二号泵自动投入运行。
2#泵自动运行中故障则同理1#泵。
自动状态下,泵控制图中手动继电器1K5的两个闭点是接通的,当2K高液位浮球信号接通时,则1#2#泵同时启动。
