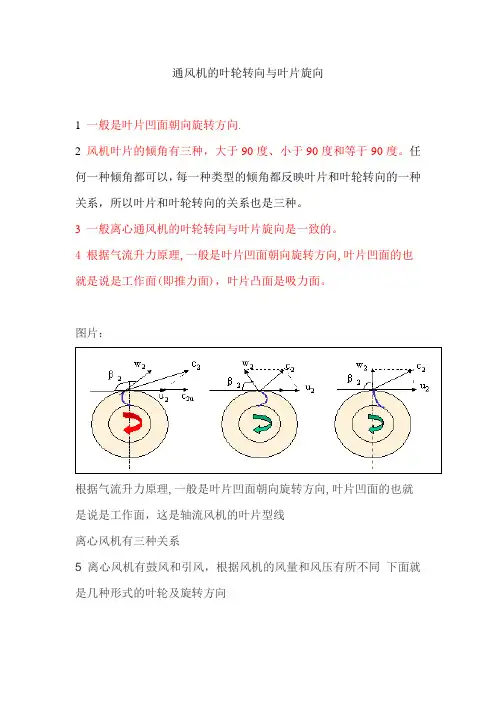

通风机的叶轮转向与叶片旋向1 一般是叶片凹面朝向旋转方向.2 风机叶片的倾角有三种，大于90度、小于90度和等于90度。
任何一种倾角都可以，每一种类型的倾角都反映叶片和叶轮转向的一种关系，所以叶片和叶轮转向的关系也是三种。
3 一般离心通风机的叶轮转向与叶片旋向是一致的。
4 根据气流升力原理,一般是叶片凹面朝向旋转方向,叶片凹面的也就是说是工作面(即推力面)，叶片凸面是吸力面。

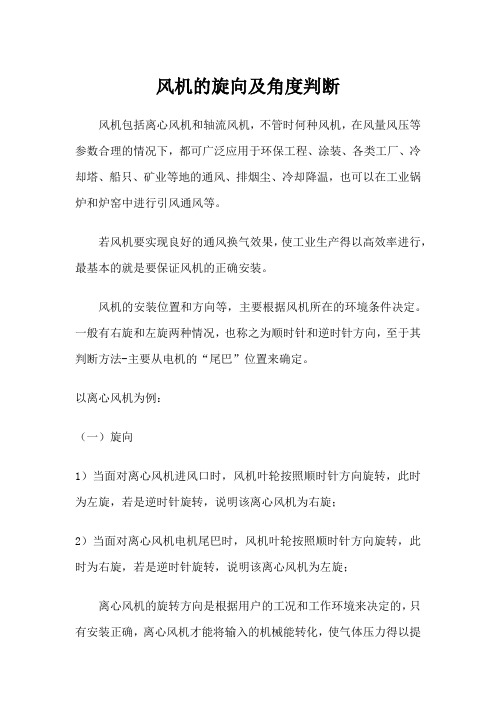

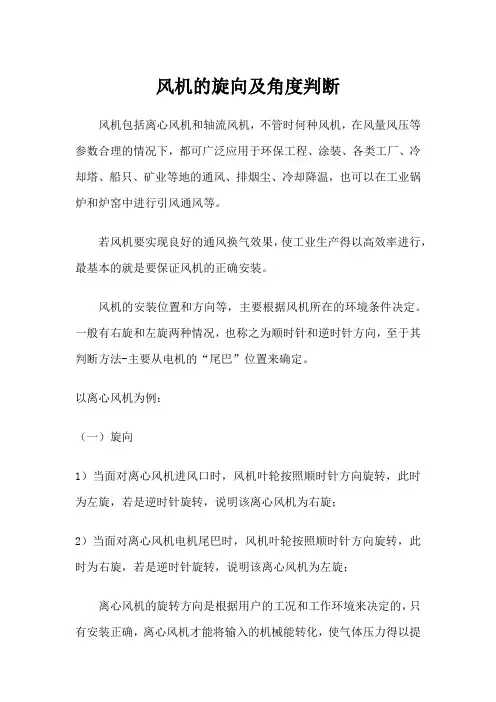

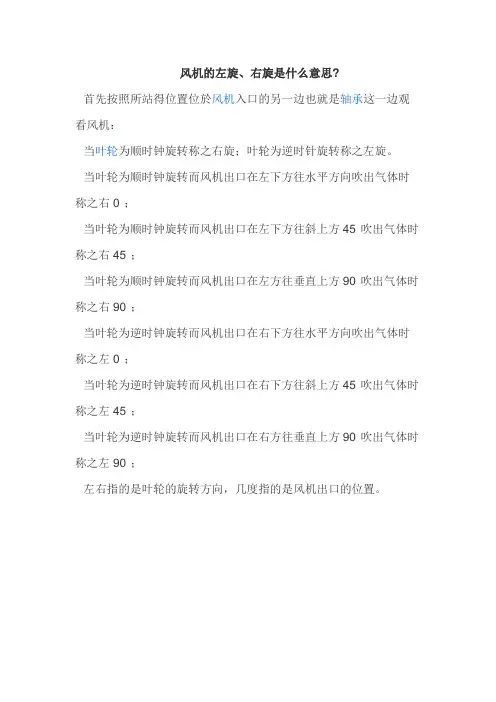

图片：根据气流升力原理,一般是叶片凹面朝向旋转方向,叶片凹面的也就是说是工作面，这是轴流风机的叶片型线离心风机有三种关系5 离心风机有鼓风和引风，根据风机的风量和风压有所不同下面就是几种形式的叶轮及旋转方向如何区分风机的旋向从电动机一端（传动组一侧）正视风机，风机叶轮按顺时针方向旋转称为“右旋”风机，以“右”表示；反之，称为“左旋”风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
右旋风机和左旋风机均可制成0、45、90、135、180、225°。
订货时需注明。
风机的基础知识通风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。
通风机的工作原理与透平压缩机基本相同，只是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。
通风机已有悠久的历史。
中国在公元前许多年就已制造出简单的木制砻谷风车，它的作用原理与现代离心通风机基本相同。
1862年，英国的圭贝尔发明离心通风机，其叶轮、机壳为同心圆型，机壳用砖制，木制叶轮采用后向直叶片，效率仅为40％左右，主要用于矿山通风。
1880年，人们设计出用于矿井排送风的蜗形机壳，和后向弯曲叶片的离心通风机，结构已比较完善了。
1892年法国研制成横流通风机；1898年，爱尔兰人设计出前向叶片的西罗柯式离心通风机，并为各国所广泛采用；19世纪，轴流通风机已应用于矿井通风和冶金工业的鼓风，但其压力仅为100～300帕，效率仅为15～25％，直到二十世纪40年代以后才得到较快的发展。
1935年，德国首先采用轴流等压通风机为锅炉通风和引风；1948年,丹麦制成运行中动叶可调的轴流通风机；旋轴流通风机、子午加速轴流通风机、斜流通风机和横流通风机也都获得了发展。
按气体流动的方向，通风机可分为离心式、轴流式、斜流式和横流式等类型。
离心通风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。
由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。
因气体在叶轮内的流动主要是在径向平面内，故又称径流通风机。
离心通风机主要由叶轮和机壳组成，小型通风机的叶轮直接装在电动机上中、大型通风机通过联轴器或皮带轮与电动机联接。
离心通风机一般为单侧进气，用单级叶轮；流量大的可双侧进气，用两个背靠背的叶轮，又称为双吸式离心通风机。
叶轮是通风机的主要部件，它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。
叶轮经静平衡或动平衡校正才能保证通风机平稳地转动。
按叶片出口方向的不同，叶轮分为前向、径向和后向三种型式。
前向叶轮的叶片顶部向叶轮旋转方向倾斜；径向叶轮的叶片顶部是向径向的，又分直叶片式和曲线型叶片；后向叶轮的叶片顶部向叶轮旋转的反向倾斜。
前向叶轮产生的压力最大，在流量和转数一定时，所需叶轮直径最小，但效率一般较低；后向叶轮相反，所产生的压力最小，所需叶轮直径最大，而效率一般较高；径向叶轮介于两者之间。
叶片的型线以直叶片最简单，机翼型叶片最复杂。
为了使叶片表面有合适的速度分布，一般采用曲线型叶片，如等厚度圆弧叶片。
叶轮通常都有盖盘，以增加叶轮的强度和减少叶片与机壳间的气体泄漏。
叶片与盖盘的联接采用焊接或铆接。
焊接叶轮的重量较轻，流道光滑。
低、中压小型离心通风机的叶轮也有采用铝合金铸造的。
轴流式通风机工作时，动力机驱动叶轮在圆筒形机壳内旋转，气体从集流器进入，通过叶轮获得能量，提高压力和速度，然后沿轴向排出。
轴流通风机的布置形式有立式、卧式和倾斜式三种，小型的叶轮直径只有100毫米左右，大型的可达20米以上。
小型低压轴流通风机由叶轮、机壳和集流器等部件组成，通常安装在建筑物的墙壁或天花板上；大型高压轴流通风机由集流器、叶轮、流线体、机壳、扩散筒和传动部件组成。
叶片均匀布置在轮毂上，数目一般为2～24。
叶片越多，风压越高；叶片安装角一般为10°～45°，安装角越大，风量和风压越大。
轴流式通风机的主要零件大都用钢板焊接或铆接而成。
斜流通风机又称混流通风机，在这类通风机中，气体以与轴线成某一角度的方向进入叶轮，在叶道中获得能量，并沿倾斜方向流出。
通风机的叶轮和机壳的形状为圆锥形。
这种通风机兼有离心式和轴流式的特点，流量范围和效率均介于两者之间。
横流通风机是具有前向多翼叶轮的小型高压离心通风机。
气体从转子外缘的一侧进入叶轮，然后穿过叶轮内部从另一侧排出，气体在叶轮内两次受到叶片的力的作用。
在相同性能的条件下，它的尺寸小、转速低。
与其他类型低速通风机相比，横流通风机具有较高的效率。
它的轴向宽度可任意选择，而不影响气体的流动状态，气体在整个转子宽度上仍保持流动均匀。
它的出口截面窄而长，适宜于安装在各种扁平形的设备中用来冷却或通风。
通风机的性能参数主要有流量、压力、功率，效率和转速。
另外，噪声和振动的大小也是通风机的主要技术指标。

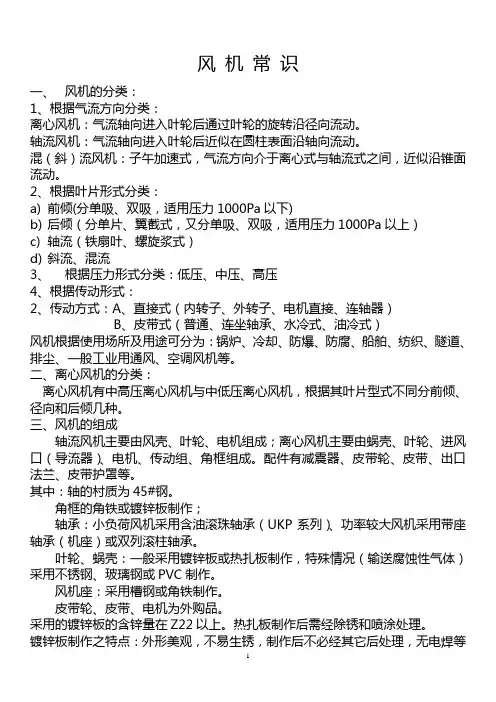

风机常识h t t p://w w w.c q r f.n e t/t a b i d/70/D e f a u l t.a s p x?P a g e C o n t e n t M o d e=1概念与分类| 型号表示| 技术参数概念| 其他参数| 使用注意| 维修保养| 故障原因风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
功率：驱动风机所需要的功率。
常以N来表示、其单位用Kw。

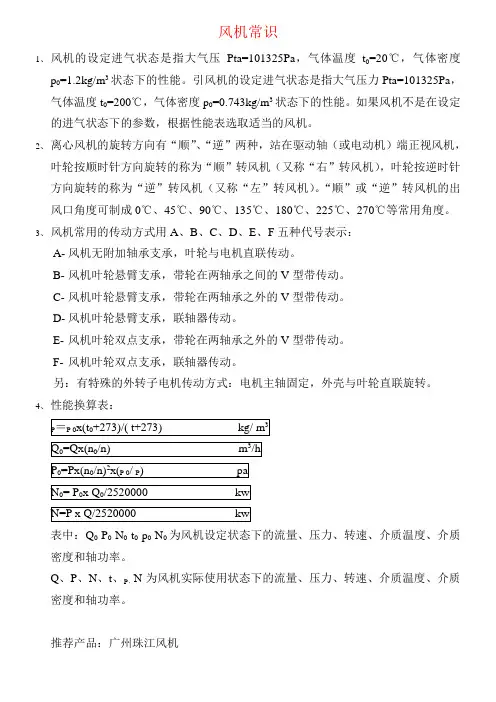

常用风机用途代号代号代号代号代号代号汉字简汉简汉简汉简汉简写字写字写字写字写通用防爆排尘烧结化气TBCSJHQ防腐高温煤粉动力油气FWMDLYQ矿井冷却热风高炉天然气KLRGLTQ锅引锅炉粉末转炉冷冻YGFMZLLD纺织隧道凉风煤气空调FZSDLFMQKT传动方式及机械效率：传动方式机械效率电动机直联传动 (A型) 联轴器联接转动(D、F型) 皮带传动(B、C、E型) 1.00 0.98 0.95A型直联传动D型联轴器联接转动F型联轴器联接转动B型皮带传动C型皮带传动E型皮带传动电动机容量贮备系数：轴功率 (KW)电动机容量贮备系数(K)<0.5>0.5～1 >1～2 >2～5 >51.51.41.31.21.15 一般风机高压风机(>7500Pa直接启动的) 1.15 1.2风机常用参数、技术要求：一般通、引风机：全压P=….Pa、流量Q=…m3/h、海拔高度（当地大气压）、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=…℃(常温可不写)、电动机型号…….等。
高温风机及其它特殊风机：全压P=…Pa、流量Q=…m3/h、进口气体密度Kg/m3、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度T=.....℃、瞬时最高温度T=…℃、进口气体密度□Kg/m3、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜….等。
风机高转速注意事项(B、D、C传动的)1、4-79型：2900r/min ≤5.5号；1450 r/min ≤10号；960 r/min ≤17号；2、4-73、4-68型：2900r/min ≤6.5号；1450 r/min ≤15号；960 r/min ≤20号；风机常需用的计算公式(简化，近似，一般情况下用)：1、轴功率:N(轴功率)×K(电机贮备系数)=电机所需功N=率注:0.8是风机效率,是一个变数,0.98是一个机械效率也是一个变数(A型为1,D、F型为0.98,C、B型为0.95)2、风机全压：(未在标准情况下修正)P1=P2×式中:P1=工况全压(Pa)、P2=设计标准压力(或表中全压Pa)、B=当地大气压(mmHg)、T2=工况介质温度℃、T1= 表中或未修正的设计温度℃、760mmHg=在海拔0m,空气在20℃情况下的大气压。
2.1海拨高度换算当地大气压：(760mmHg)－(海拨高度÷12.75)=当地大气压 (mmHg)注:海拔高度在300m以下的可不修正。
