ZDC30-2.05型斜井跑车防护装置使用说明书（安装使用前请详细阅读说明书）山东安恒矿山设备有限公司地址：山东省莱芜市辛庄工业园电话：0634-6869288传真：0634-6869066网址：一设计依据1、《煤矿安全规程》、《金属非金属矿山安全规程》（以下简称《规程》）对斜巷安全设施做了如下规定：倾斜巷道内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置，上部平车场接近变坡点处安设能够防止未连挂的车辆滑入斜巷的阻车器，在变坡点下方大于1列车长度的地点，设置能防止未连挂的车辆继续往下跑车的挡车栏；2、《煤矿安全质量标准化标准及考核评级办法》规定：斜巷保护应符合《规程》规定，斜巷上、下车场及中间通道口必须使用声光行车报警装置，并有“正在行车，不准行人”的醒目标志，1.2m以上绞车的变坡点以下略大于1列车长度处的挡车装置应与绞车实现联动。
二主要功能与用途1、该装置为常闭型。
2、用途：当斜巷矿车发生跑车时，对发生跑车的矿车拦截以免发生事故。
3、适用范围：本装置可在煤矿、金属矿山、非金属矿山等所有倾角在300以下的单轨或双轨提升运输斜巷中使用。
4、斜巷跑车防护功能工作原理：见图2常闭式挡车栏图2斜井跑车防护装置示意图滑轮收放绞车收放绞车钢丝绳吸能器控制箱收放绞车控制箱绞车滑轮正在行车声光报警器不准行人1、当矿车在上车场时所有挡车栏全部处于关闭状态，当矿车下行到A1点时第一道挡车栏打开，当矿车下行到B 点时第一道挡车栏关闭，当矿车下行到A2点时第二道挡车栏打开，（3挡4挡5挡工作过程和两档相同。
2、当矿车从下车场提车时到第二挡车栏A2点时，第二道挡车栏关闭，当矿车上升到B 点时第一道挡车栏打开，当矿车上行到A1点时第一道挡车栏关闭。
本装置用传感器判断矿车在巷道的位置，PLC 作为控制核心，在绞车启动时，绞车房主控PLC 依据传感器发出的信号判断出矿车现在的位置和运行方向。
当检测出矿车的位置在某一道挡车栏预定提升点时（当矿车运行的方向相反时，该点为下降点），主控PLC 发出上提指令给该挡车栏信号控制箱，控制提升电机开始提升挡车栏；当检测矿车的位置运行到该道挡车栏设定的下降点时，主控PLC 发出下降指令给该挡车栏信号箱，控制提升电机开始下放挡车栏。
执行标准：MT933—2005Q/JZCF1—2008ZDC30-1.4跑车防护装置使用说明书焦作市超凡电器有限公司2008年1月目录1、概述 (1)1.1、主要功能 (1)1.2、适用范围 (1)2、型号含义、工作环境条件及技术参数 (1)2.1、型号含义 (1)2.2、工作环境 (1)2.3、技术参数 (1)3、组成、结构与工作原理 (2)3.1、组成与结构 (2)3.2、工作原理 (3)4、安装与调试 (4)4.1、安装 (4)4.2、调试 (9)5、使用与操作 (9)6、常见故障和排除方法 (9)7、安全警示 (9)8、保养与维护 (10)9、安标配套件及说明 (10)10、包装与标志 (10)11、运输和贮存 (11)12、开箱检查 (11)13、订货须知 (11)1、概述斜巷井巷使用串车提升时应设能够阻止跑车的跑车防护装置。
ZDC30-1.4跑车防护挡车装置正是根据上述要求，而研制出来的一种新型跑车防护挡车装置。
1.1、主要功能a)、监控功能：装置能够实现正常、跑车状态的监控。
b)、执行功能：装置在检测到信号时，能够有效的驱动收放绞车的动作，实现挡车栏的提升和下放。
c)、缓冲功能：装置用挡车栏在受到车辆冲击时，能够有效缓冲车辆的冲击力。
d)、挡车功能：装置用挡车栏应处于常闭状态，具有跑车防护功能，正常运输时确保挡车栏的提升和下放；当发生跑车时，挡车栏能够准确拦截车辆。
1.2、适用范围本装置可在煤矿井下、金属矿山和非金属矿山倾角在300以下的运输斜巷的单轨或双轨提升运输中安装使用。
执行标准：MT933—2005、Q/JZCF1—2008 跑车防护挡车装置2、型号含义、工作环境条件及技术参数2.1、型号含义Z DC 30 — 1.4最大抗冲击能量（MJ）最大巷道倾角（°）跑车防护挡车装置2.2、装置工作环境a)、环境温度：0℃～+40℃；b)、相对湿度：≤96%（25℃）；c)、大气压力：80～106KPａ；d)、电气设备适用于有甲烷混合物及煤尘爆炸危险的场所；e)、挡车栏无碰撞火花防护性能，适用于无甲烷混合物及煤尘爆炸危险的场所；f)、在无滴水、积水，无剧烈冲击和振动的地方。
尊敬的金科星用户：感谢您选择、使用金科星产品。
金科星产品质量优，性能佳。
为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。
自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的电话、地址联系，我们时刻恭候为您服务。
金科星---靠品质取胜！由于产品的升级、改进，您所购买的金科星产品可能与说明书中介绍不完全一致，请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ034-2013安标编号： MCX1300191目录一、概述 (3)二、技术参数 (5)三、基本功能 (7)四、应用原理 (9)五、安装及维护 (10)六、注意事项 (11)七、故障与检查 (11)八、运输及储存 (12)九、订货须知 (12)敬告用户： (14)2一、概述1、产品简介ZDC30-2.2跑车防护装置是由我公司研制的新型智能保护控制装置，符合最新的《煤矿安全规程》的规定要求，是保障煤炭运输安全、可靠、提高运输效率、增加经济效益、改善工人劳动环境的重要设施，是现代化矿井的重要标志之一。
使用于煤矿井下含有瓦斯、煤尘爆炸性危险气体混合物的场所。
2、工作原理本装置选用先进的可编程多处理器并行处理技术，多重抗干扰技术，软硬件采用模块化设计，配置应用灵活、便3于扩展维护、易于编程，实时显示工作状态及故障性质，同时选用了高可靠性连接器件，布局合理，体积小，重量轻，本安电路均经防潮处理，采用液晶屏显示人机界面，可根据现场环境条件设置工作参数。
3、型号及含义Z DC 30 - 2.2最大抗冲击能量(MJ)最大巷道倾角(°)跑车防护装置4、工作环境a)、海拔高度不超过2000m；b)、环境温度：0℃～40℃；c)、平均相对湿度≤96%(25℃)；d)、大气压力:80～110kPa；e)、含有沼气、煤尘等爆炸性混合物；f)、无足以腐蚀破坏金属壳体及电器绝缘性能的气体；g)、无淋水及其它液体侵入。
4二、技术参数1、ZDC30-2.2跑车防护装置a)、巷道最大倾角：30°；b)、最大抗冲击能量：2.2 MJ；c)、最高矿车运行速度：5m/s；d)、缓冲距离：0．3～10ｍ。

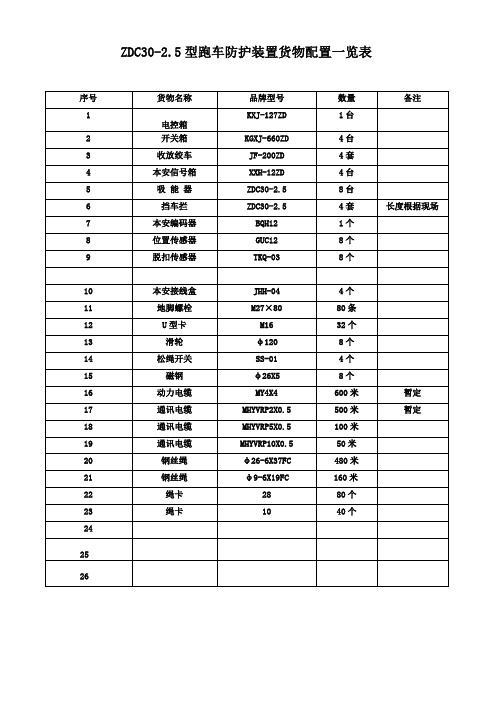

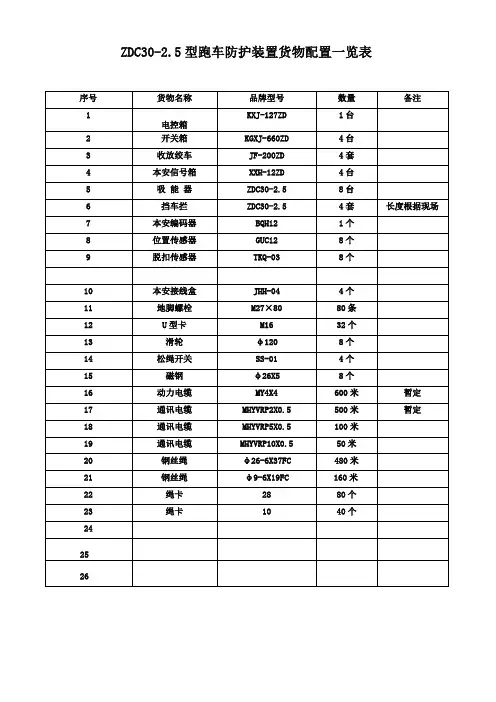

ZDC30-2.5型跑车防护装置货物配置一览表序号 货物名称 品牌型号 数量 备注KXJ-127ZD 1台1电控箱2 开关箱 KGXJ-660ZD 4台3 收放绞车 JF-200ZD 4套4 本安信号箱 XXH-12ZD 4台5 吸 能 器 ZDC30-2.5 8台6 挡车拦 ZDC30-2.5 4套 长度根据现场7 本安编码器 BQH12 1个8 位置传感器 GUC12 8个9 脱扣传感器 TKQ-03 8个10 本安接线盒 JHH-04 4个11 地脚螺栓 M27×80 80条12 U型卡 M16 32个13 滑轮 φ120 8个14 松绳开关 SS-01 4个15 磁钢 φ26X5 8个16 动力电缆 MY4X4 600米 暂定17 通讯电缆 MHYVRP2X0.5 500米 暂定18 通讯电缆 MHYVRP5X0.5 100米19 通讯电缆 MHYVRP10X0.5 50米20 钢丝绳 φ26-6X37FC 480米21 钢丝绳 φ9-6X19FC 160米22 绳卡 28 80个23 绳卡 10 40个242526ZDC30-2.5型跑车防护装置技术方案1．总则1.1 本方案适用于对跑车防护装置的功能设计、系统结构、系统性能、控制范围、设备规范、安装和试验等方面的技术要求，并对资料交付、技术文件及技术服务内容等进行了详尽的说明。
1.2 我方应提供高质量的设备。
这些设备应是技术先进并经过相同参数两台三年以上成功运行实践证明是成熟可靠的产品。
并取得防爆合格证和煤安标志证书.1.3 我方在设备设计和制造中所涉及的各项规程、规范和标准遵循现行最新版本的中国国家标准。
下列标准所包含的条文，通过本标准中引用而构成本标准的条文，在标准出版时，所示版本均为有效。
所有标准都会被修订，使用标准的卖方应探讨使用下列标准最新版本的可能性。
产品符合下列要求：《煤矿安全规程》2011版；《GB3836.1-2010爆炸性环境 第1部分:设备 通用要求》的有关规定；《GB3836.2-2010爆炸性环境 第2部分：由隔爆外壳“d” 保护的设备》的有关规定；《GB3836.4-2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备》的有关规定；《MT 209-1990煤矿通信、检测、控制用电工电子产品通用技术要求》的有关规定； 《MT 210-1990煤矿通信、检测、控制用电工电子产品基本试验方法》的有关规定； 《MT 933-2005 跑车防护装置技术条件》的有关规定；《GB/T20118 一般用途钢丝绳》1.4未尽事宜，由双方协商确定。
跑车防护装置安装与使用说明书集佳电气设备2017年5月一、使用围跑车防护装置为柔性网式阻拦，能消耗跑车的大部分能量，可极减轻矿车损坏程度，本装置可用在煤矿倾斜长度在70米以上，倾斜角度在5-35度，采区上下山绞车道、采掘工作面斜巷矿车运输道等。
二、安装要求（1）100米以的倾斜巷道，跑车防护装置必须安装在下车场大道岔子以上10米处。
（2）倾斜巷道长度超过100米以上，每200米安装一个跑车防护装置。
（3）跑车防护装置立柱上部固定板与巷道固定不得少于四根锚杆(或在顶板上部钻孔镶入立柱，镶入深度不得低于200毫米)；立柱下方可用四根地锚或将立柱置于不低于0.5米深的0.6*0.6米坑并加注混凝土固定。
（4）撞击杆座安装在防护装置25米以上处，撞击杆座要固定在巷道顶板上，其平面位置必须位于轨道中心上。
（5）倾斜巷道有弯道时，可将跑车防护装置安装在弯道上，其安装标准不变。
三、使用要求（1）跑车防护装置必须严格按规定要求距离安装，避免死区跑车无法防护。
（2）跑车防护装置要设专人维护，每月试验一次，并做好试验记录。
（3）跑车防护装置损坏后必须在一天修好或更换。
（4）跑车防护装置使用过程中不得对防护装置或撞击杆进行人为捆绑（运行斜井人车或高度超过一吨矿车的其它特殊车辆时除外），导致跑车防护装置无常使用。
（5）兼作行驶斜巷人车的倾斜巷道，在提升人员时，跑车防护装置必须是常开状态，并闭锁撞击杆，运行时确保撞击杆不得和人车箱体触碰。
（6）当行驶高度超过一吨矿车的其它特殊车辆时，应闭锁跑车防护装置，避免撞击杆摆幅过大发生误动作。
（7）为防止触碰事故发生，提升作业时，严禁任何人员蹬钩。
（8）根据实际情况确定防护网吊挂高度。
（9）初次安装完成后，必须在制定有效安全措施的前提下，按绞车设定的最大运行速度进行测试，如果出现误动作应进行调整，否则禁止使用。
集佳电气设备跑车防护装置装箱单。
斜巷跑车防护装置执行标准：Q/320700D-KF050-2006 MT933-2005使用说明书某某东速电子某某2008年08月15日版(底升式)目录1 概述 (1)2结构特征与工作原理 (1)3 主要技术参数 (2)4 安装与调整 (4)5 故障排除方法 (5)6 产品保养与维护 (5)7 随机文件 (6)8 订货须知 (6)1 概述1.1 适用X围ZDC30-2.0斜巷跑车防护装置用于矿山倾斜井巷轨道提升运输中，阻止矿车跑车事故扩大的跑车防护装置。
ZDC30-2.0斜巷跑车防护装置采用先进的程序控制器为核心，新颖的底升常闭式工作方式具有完整的自主知识产权，实现了井筒中矿车通行无障碍，实现了快速开网高速通行，完全符合煤矿安全规程的要求。
该装置是我单位继SRC-102型雷达捕车器之后的第三代新产品。
自1992年10月以来已有上千台我单位制造的斜巷跑车防护装置工作于各矿井，有效地防止了煤矿运输伤亡事故，赢得了良好的信誉。
1.2 型号表示法ZDC30-2.0斜巷跑车防护装置〔企标代号：Q/320700D-KF050-2006〕代号含义：Z-产品类别，(自动)装置；DC-跑车防护(挡车)；30倾角(度)-2.0-主参数： -最大抗冲击能量(MJ)。
1.3 使用环境条件a) 海拔高度不超过2000mb) 环境大气压力：80kPa～110kPac) 环境温度0℃～ +40℃d) 周围相对湿度不大于97%〔+25℃〕e) 无腐蚀性介质、无淋水的地方f) 适用的巷道最大倾角：30°g〕最高矿车运行速度：5 m/sh〕电气设备适于有甲烷混合物和煤尘爆炸危险的环境i〕挡车栏无碰撞火花防控性能。
2 结构特征与工作原理2.1 结构特征2.1.1 跑车防护装置由挡车栏、气动装置、电控箱、超速传感器、报警显示器、等局部组成。
2.1.2 装置配套产品见表1。
2.1.3 表1中KXJ-380ZDF跑车防护装置用电控箱配接以下设备：a〕GGD-12ZD跑车防护装置用霍尔传感器；b〕KGm01位置、速度传感器，；c〕XQH-12ZDF跑车防护装置用报警显示器。
ZDC30-1.5(防跑车装置)斜巷防跑车控制装置使用说明书执行标准：《Q/YD05-2006》枣庄远大矿用设备制造有限公司ZDC30-1.5(防跑车装置)矿用防跑车控制装置1、概述ZDC30-1.5型煤矿用斜巷防跑车装置是一种常闭式防跑车装置，主要用于煤矿井下，倾角在30度以下的单轨或双轨提升运输斜巷中。
该装置有PLC控制器、触摸屏、隔爆摄像仪、传感器、控制箱、吸能器和柔性挡车栏等设备组成。
平时正常情况下，挡车栏处于关闭状态。
当绞车启动正常运行时，矿车到达设定位置时，挡车栏自动升起，矿车通过后，挡车栏自动下落。
当矿车超速、跑车、溜车时，挡车栏对跑车进行可靠的阻拦，避免事故的发生。
对于多点防跑车系统采用集散控制系统串行方式和光纤通讯，使得系统具有很高的可靠性和灵活性，大大减少了信号电缆，触摸屏幕能够及时准确的反映各站点的工作情况。
2、型号含义及主要参数和技术要求2.1 型号含义2.2主要参数和技术要求Z DC 30 - 1.5最大抗冲击能量（MJ）斜巷倾角（0）跑车防护挡车装置a)电源电压：AC127Vb)本安输出电压：DC12Vc)本安输出电流：DC450mAd)提示方式：单轨或双轨e)挡车制动距离：≤2mf)泵站电机工作电压：AC660V/380v±10%-15%功率：2.2KWg)最大提升重量：160kgh)挡车栏、1车位检测精度：≤0.1m 2系统动作时间：≤3s3、主要功能特点a)系统具有故障部位显示功能b)具有车位距离数字显示d)具有自动、手动功能e)具有提升脱机、联机功能f)具有跑车及故障输出触点与绞车连锁g)具有各传感器动作显示h)本装置采用可编程控制器、旋转编码器，提高了系统可靠性i)触摸屏显示挡车栏工作状态和系统技术参数j)视频监控及历史记录功能本系统具有视频监控功能，防爆摄像仪监控每一道挡车栏和上车厂，四画面分割器可同时显示四个画面或单独显示某一画面，触摸屏画面跟随挡车栏自动切换，硬盘录像机可保存15天的数据。
常闭式斜井跑车防护装置使用手册×××××××有限公司2011-05目录一、适用范围P1二、组成部件P1三、工作原理P3四、主要功能P4五、使用与操作P4六、故障排查与处理P6七、维护与检查P8八、接线图P10ZDC30-1.5跑车防护装置使用手册一、适用范围ZDC30-1.5跑车防护装置（以下简称装置）可用于煤矿井下、金属矿山、非金属矿山等所有井上或井下倾角在30度以下的单轨或双轨提升运输斜巷中。
满足《煤矿安全规程》第370条：“在倾斜井巷内必须安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置”、“挡车装置必须经常关闭，放车时方准打开”、“兼作行驶人车的倾斜井巷，在提升人员时，倾斜井巷中的挡车装置和跑车防护装置必须是常开状态，并可靠地锁住”的规定。
二、组成部件表1 组成部件表图1 装置组成部件图A 向转数传感器电控箱显示器三、工作原理装置通电后，安装在绞车上的霍尔传感器随时检测绞车动态。
再配合从绞车电控取得的绞车旋转方向信号，电控箱处理得出车串所在位置及运动方向，并通过显示器指示出来。
若装置工作在提物状态时，当电控箱检测出车串正常到达提升位置后，电控箱发出信号令收放绞车提升挡车栏。
当安装在收放绞车上的到位接近开关感应到提升到位信号后，电控箱将停止发出收放绞车提升信号。
同样，当电控箱检测出车串正常通过挡车栏并到达设定的挡车栏下放位置后，电控箱发出信号令收放绞车下放挡车栏。
当安装在收放绞车上的到位接近开关感应到下放到位信号后，电控箱即停止发出收放绞车下放信号。
若电控箱通过检测霍尔传感器信号，计算出的提升绞车速度过速时即闭锁各提升绞车信号，禁止提升挡车栏。
若装置工作在提人状态时，电控箱自动控制收放绞车提升挡车栏到“常开”状态，并锁住此状态直至取消提人状态。
图2 组成部件功能框图四、主要功能1、挡车功能：装置正常工作时挡车栏应常闭，矿车到达设定位置，挡车栏自动升起，矿车通过后，挡车栏自动下落。
