ZDC30-2.05跑车防护装置说明书

ZDC30-2.05型斜井跑车防护装置使用说明书（安装使用前请详细阅读说明书）山东安恒矿山设备有限公司地址：山东省莱芜市辛庄工业园电话：0634-6869288传真：0634-6869066网址：一设计依据1、《煤矿安全规程》、《金属非金属矿山安全规程》（以下简称《规程》）对斜巷安全设施做了如下规定：倾斜巷道内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置，上部平车场接近变坡点处安设能够防止未连挂的车辆滑入斜巷的阻车器，在变坡点下方大于1列车长度的地点，设置能防止未连挂的车辆继续往下跑车的挡车栏；2、《煤矿安全质量标准化标准及考核评级办法》规定：斜巷保护应符合《规程》规定，斜巷上、下车场及中间通道口必须使用声光行车报警装置，并有“正在行车，不准行人”的醒目标志，1.2m以上绞车的变坡点以下略大于1列车长度处的挡车装置应与绞车实现联动。

二主要功能与用途1、该装置为常闭型。

2、用途：当斜巷矿车发生跑车时，对发生跑车的矿车拦截以免发生事故。

3、适用范围：本装置可在煤矿、金属矿山、非金属矿山等所有倾角在300以下的单轨或双轨提升运输斜巷中使用。

4、斜巷跑车防护功能工作原理：见图2常闭式挡车栏图2斜井跑车防护装置示意图滑轮收放绞车收放绞车钢丝绳吸能器控制箱收放绞车控制箱绞车滑轮正在行车声光报警器不准行人1、当矿车在上车场时所有挡车栏全部处于关闭状态，当矿车下行到A1点时第一道挡车栏打开，当矿车下行到B 点时第一道挡车栏关闭，当矿车下行到A2点时第二道挡车栏打开，（3挡4挡5挡工作过程和两档相同。

2、当矿车从下车场提车时到第二挡车栏A2点时，第二道挡车栏关闭，当矿车上升到B 点时第一道挡车栏打开，当矿车上行到A1点时第一道挡车栏关闭。

本装置用传感器判断矿车在巷道的位置，PLC 作为控制核心，在绞车启动时，绞车房主控PLC 依据传感器发出的信号判断出矿车现在的位置和运行方向。

当检测出矿车的位置在某一道挡车栏预定提升点时（当矿车运行的方向相反时，该点为下降点），主控PLC 发出上提指令给该挡车栏信号控制箱，控制提升电机开始提升挡车栏；当检测矿车的位置运行到该道挡车栏设定的下降点时，主控PLC 发出下降指令给该挡车栏信号箱，控制提升电机开始下放挡车栏。

执行标准：MT933—2005Q/JZCF1—2008ZDC30-1.4跑车防护装置使用说明书焦作市超凡电器有限公司2008年1月目录1、概述 (1)1.1、主要功能 (1)1.2、适用范围 (1)2、型号含义、工作环境条件及技术参数 (1)2.1、型号含义 (1)2.2、工作环境 (1)2.3、技术参数 (1)3、组成、结构与工作原理 (2)3.1、组成与结构 (2)3.2、工作原理 (3)4、安装与调试 (4)4.1、安装 (4)4.2、调试 (9)5、使用与操作 (9)6、常见故障和排除方法 (9)7、安全警示 (9)8、保养与维护 (10)9、安标配套件及说明 (10)10、包装与标志 (10)11、运输和贮存 (11)12、开箱检查 (11)13、订货须知 (11)1、概述斜巷井巷使用串车提升时应设能够阻止跑车的跑车防护装置。

ZDC30-1.4跑车防护挡车装置正是根据上述要求，而研制出来的一种新型跑车防护挡车装置。

1.1、主要功能a)、监控功能：装置能够实现正常、跑车状态的监控。

b)、执行功能：装置在检测到信号时，能够有效的驱动收放绞车的动作，实现挡车栏的提升和下放。

c)、缓冲功能：装置用挡车栏在受到车辆冲击时，能够有效缓冲车辆的冲击力。

d)、挡车功能：装置用挡车栏应处于常闭状态，具有跑车防护功能，正常运输时确保挡车栏的提升和下放；当发生跑车时，挡车栏能够准确拦截车辆。

1.2、适用范围本装置可在煤矿井下、金属矿山和非金属矿山倾角在300以下的运输斜巷的单轨或双轨提升运输中安装使用。

执行标准：MT933—2005、Q/JZCF1—2008 跑车防护挡车装置2、型号含义、工作环境条件及技术参数2.1、型号含义Z DC 30 — 1.4最大抗冲击能量（MJ）最大巷道倾角（°）跑车防护挡车装置2.2、装置工作环境a)、环境温度：0℃～+40℃；b)、相对湿度：≤96%（25℃）；c)、大气压力：80～106KPａ；d)、电气设备适用于有甲烷混合物及煤尘爆炸危险的场所；e)、挡车栏无碰撞火花防护性能，适用于无甲烷混合物及煤尘爆炸危险的场所；f)、在无滴水、积水，无剧烈冲击和振动的地方。

尊敬的金科星用户：感谢您选择、使用金科星产品。

金科星产品质量优，性能佳。

为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。

自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的电话、地址联系，我们时刻恭候为您服务。

金科星---靠品质取胜！由于产品的升级、改进，您所购买的金科星产品可能与说明书中介绍不完全一致，请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ034-2013安标编号： MCX1300191目录一、概述 (3)二、技术参数 (5)三、基本功能 (7)四、应用原理 (9)五、安装及维护 (10)六、注意事项 (11)七、故障与检查 (11)八、运输及储存 (12)九、订货须知 (12)敬告用户： (14)2一、概述1、产品简介ZDC30-2.2跑车防护装置是由我公司研制的新型智能保护控制装置，符合最新的《煤矿安全规程》的规定要求，是保障煤炭运输安全、可靠、提高运输效率、增加经济效益、改善工人劳动环境的重要设施，是现代化矿井的重要标志之一。

使用于煤矿井下含有瓦斯、煤尘爆炸性危险气体混合物的场所。

2、工作原理本装置选用先进的可编程多处理器并行处理技术，多重抗干扰技术，软硬件采用模块化设计，配置应用灵活、便3于扩展维护、易于编程，实时显示工作状态及故障性质，同时选用了高可靠性连接器件，布局合理，体积小，重量轻，本安电路均经防潮处理，采用液晶屏显示人机界面，可根据现场环境条件设置工作参数。

3、型号及含义Z DC 30 - 2.2最大抗冲击能量(MJ)最大巷道倾角(°)跑车防护装置4、工作环境a)、海拔高度不超过2000m；b)、环境温度：0℃～40℃；c)、平均相对湿度≤96%(25℃)；d)、大气压力:80～110kPa；e)、含有沼气、煤尘等爆炸性混合物；f)、无足以腐蚀破坏金属壳体及电器绝缘性能的气体；g)、无淋水及其它液体侵入。

4二、技术参数1、ZDC30-2.2跑车防护装置a)、巷道最大倾角：30°；b)、最大抗冲击能量：2.2 MJ；c)、最高矿车运行速度：5m/s；d)、缓冲距离：0．3～10ｍ。

跑车防护装置说明1、副井长度490 米、倾角25°，共装设防跑车装置二部，第一部装设在副井上部车场向下30米处。

第二部装设在副井下车场向上20米处。

2、二煤下山长度650米、倾角12°，共装设防跑车装置二部，第一部装设在二煤下山上部车场向下 40米处。

第二部装设在+1065车场向上 50 米处。

3、临轨下山长度1200米、倾角13°，共装设防跑车装置四部，第一部装设在临轨下山上部车场向下80米处。

第二部装设在+960车场向上20 米处。

第三部装设在+910车场向下30 米处。

第四部装设在+801车场向上 40米处。

以上挡车栏装置正常工作及有效防护，并处于常闭状态。

现安装数量不能满足要求，还需增加跑车防护装置数量。

计算如下：L=(E-1/2mV2) /mg(sinα- μcosα)式中：L——防护距离，单位：m；m ——满载串车质量（6辆矿车），单位：kg；取m＝10TE ——串车动能，单位：J，取E=2.2MJ；α——斜坡轨道的倾角；μ——串车运行阻力系数，取μ=0.015；g ——重力加速度，取g=9.8m/s2 ；V--- 串车下放初速度 5m /s。

经计算：当倾角25°时，防护距离为52米；当倾角12°时，防护距离为110米；当倾角13°时，防护距离为100米；对于长距离的斜巷，应采取多套防护装置，分挡防护的方式。

由于挡车栏存在开启提前量，将形成防护盲区，在盲区跑车时，会增加下一道防护装置的冲击能，因此在第二道防护装置设计的防护距离中减去这个盲区为实际安装距离，即下一套挡车栏安装距离L1=L－8V0，；其中8为挡车栏开启时间（s），V0为矿车运行速度（m/s）。

即确定斜巷内所需装置ZDC30-2.2型跑车防护装置的数量。

羊场湾煤矿机电动力科2011年12月15日。

跑车防护装置安装与使用说明书集佳电气设备2017年5月一、使用围跑车防护装置为柔性网式阻拦，能消耗跑车的大部分能量，可极减轻矿车损坏程度，本装置可用在煤矿倾斜长度在70米以上，倾斜角度在5-35度，采区上下山绞车道、采掘工作面斜巷矿车运输道等。

二、安装要求（1）100米以的倾斜巷道，跑车防护装置必须安装在下车场大道岔子以上10米处。

（2）倾斜巷道长度超过100米以上，每200米安装一个跑车防护装置。

（3）跑车防护装置立柱上部固定板与巷道固定不得少于四根锚杆(或在顶板上部钻孔镶入立柱，镶入深度不得低于200毫米)；立柱下方可用四根地锚或将立柱置于不低于0.5米深的0.6*0.6米坑并加注混凝土固定。

（4）撞击杆座安装在防护装置25米以上处，撞击杆座要固定在巷道顶板上，其平面位置必须位于轨道中心上。

（5）倾斜巷道有弯道时，可将跑车防护装置安装在弯道上，其安装标准不变。

三、使用要求（1）跑车防护装置必须严格按规定要求距离安装，避免死区跑车无法防护。

（2）跑车防护装置要设专人维护，每月试验一次，并做好试验记录。

（3）跑车防护装置损坏后必须在一天修好或更换。

（4）跑车防护装置使用过程中不得对防护装置或撞击杆进行人为捆绑（运行斜井人车或高度超过一吨矿车的其它特殊车辆时除外），导致跑车防护装置无常使用。

（5）兼作行驶斜巷人车的倾斜巷道，在提升人员时，跑车防护装置必须是常开状态，并闭锁撞击杆，运行时确保撞击杆不得和人车箱体触碰。

（6）当行驶高度超过一吨矿车的其它特殊车辆时，应闭锁跑车防护装置，避免撞击杆摆幅过大发生误动作。

（7）为防止触碰事故发生，提升作业时，严禁任何人员蹬钩。

（8）根据实际情况确定防护网吊挂高度。

（9）初次安装完成后，必须在制定有效安全措施的前提下，按绞车设定的最大运行速度进行测试，如果出现误动作应进行调整，否则禁止使用。

集佳电气设备跑车防护装置装箱单。

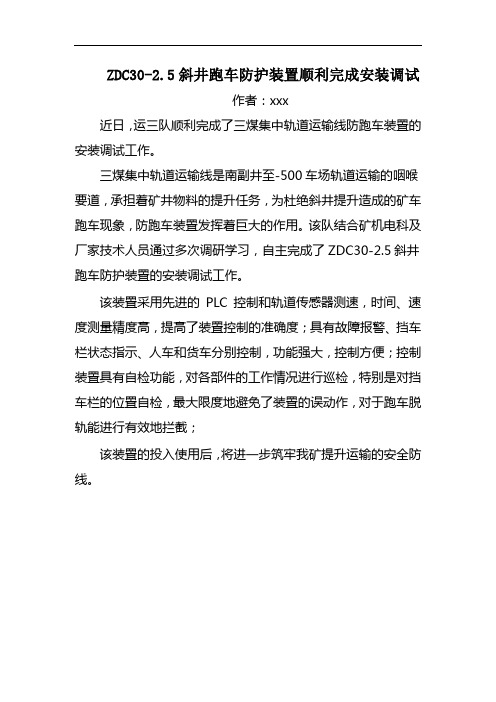

ZDC30-2.5斜井跑车防护装置顺利完成安装调试
作者：xxx
近日，运三队顺利完成了三煤集中轨道运输线防跑车装置的安装调试工作。

三煤集中轨道运输线是南副井至-500车场轨道运输的咽喉要道，承担着矿井物料的提升任务，为杜绝斜井提升造成的矿车跑车现象，防跑车装置发挥着巨大的作用。

该队结合矿机电科及厂家技术人员通过多次调研学习，自主完成了ZDC30-2.5斜井跑车防护装置的安装调试工作。

该装置采用先进的PLC控制和轨道传感器测速，时间、速度测量精度高，提高了装置控制的准确度；具有故障报警、挡车栏状态指示、人车和货车分别控制，功能强大，控制方便；控制装置具有自检功能，对各部件的工作情况进行巡检，特别是对挡车栏的位置自检，最大限度地避免了装置的误动作，对于跑车脱轨能进行有效地拦截；
该装置的投入使用后，将进一步筑牢我矿提升运输的安全防线。

【深度报道】zdc30型跑车防护装置标准1. 引言越来越多的人加入了跑车爱好者的行列，对于跑车的安全性能要求也越来越高。

zdc30型跑车防护装置标准成为了跑车安全领域的关注焦点。

今天我们就来深入探讨一下这一标准的重要性和实际应用。

2. 背景介绍zdc30型跑车防护装置标准是针对跑车在运动过程中的安全防护性能所制定的一项行业标准。

本标准内容全面、设计合理、实用性强，对于提高跑车在运动中的安全性能具有重要意义。

3. 标准内容这一标准的内容主要包括对跑车防护装置的材料、结构、性能等方面的要求。

其中，对于材料的选用、装置的设计和制作工艺等方面都有详细的规定，确保了装置的安全性和可靠性。

本标准的制定充分考虑了跑车在高速运动过程中的各种复杂情况，能够确保跑车在发生意外时有足够的保护性能。

4. 标准的实际应用zdc30型跑车防护装置标准的实际应用能够为跑车爱好者提供更安全的运动环境。

符合标准的防护装置能够有效缓解跑车运动中所受到的各种外部冲击，减少了人员伤亡事故的发生概率，为跑车爱好者的生命安全提供了有效的保障。

5. 个人观点作为一名跑车爱好者，我对zdc30型跑车防护装置标准的重视不亚于任何人。

这一标准的出台对于提高跑车爱好者的安全水平有着极为重要的意义。

在未来的跑车运动中，我将积极倡导遵守和执行这一标准，为自己和他人的安全保驾护航。

6. 总结回顾通过对zdc30型跑车防护装置标准的深入了解，我们不仅从理论上了解了这一标准的重要性，还在实际运动中能够更加灵活和全面地理解和应用它。

这一标准的实施不仅是对跑车安全性能的提升，更是对跑车爱好者生命安全的重视和保障。

从这篇文章中，我们深刻理解了zdc30型跑车防护装置标准的重要性、内容和实际应用，对于提高跑车爱好者的安全水平具有重要意义。

希望大家都能意识到安全第一，合理运动，健康生活。

zdc30型跑车防护装置标准近年来在跑车界引起了广泛的关注和讨论。

随着跑车运动的流行和普及，对于跑车安全性能的要求也越来越高。

防跑车装置安装安全技术措施一、编制说明：机电工区估计在二井东零采区轨道上山安装四道常闭式防跑车装置，型号为ZDC30-2.05，为保证施工安全和设备安装质量，特制定此项措施，施工组必须组织施工人员在技术员带领下认真学习本措施并签字后方可施工，并严格执行以下规定和技术要求。

二、施工时间：2021年8月日——2021年8月日三、施工前准备工作：1、人字梯〔依据现场加工2个〕、铁丝等施工工器具。

2、提前将防跑车装置设备所需部件从地面装车转运至施工现场。

四、施工现场管理人员：现场负责人：张立本安全负责人：晋从林技术负责人：张义福五、安装安全措施1、机巷内设备安装时严禁违章作业和违章指挥。

2、设备部件在搬运、就位时，严防脚下打滑和碰脚挤手等事故的发生3、防跑车装置的安装和调整要按照地质参数和图纸进行。

查看地脚螺栓状况，检查防跑车装置各个部件的位置，依据地脚螺栓安装。

4、设备的安装首先进行找平、找正工作，中心、标高、水平均达到图纸及规范要求后，将地脚螺栓预留口用水泥打实，并把设备基座和地脚螺栓紧固。

5、在安装横梁时，要保证顶帮起吊物件可靠、牢固，起吊物件四周不得有人员站立、停留，严禁使用带安全隐患的起吊工具。

6、安装防跑车装置所需工具必须齐全，非参加施工工作人员不得进入现场。

7、所设固定滑轮及钢丝绳均应以无妨碍皮带的通行为原则。

8、安装防跑车装置前对所有参加的施工人员进行安全教育、技术交底，抓好每一个环节，决不能因为失误造成安全事故和设备事故。

9、安装横梁时，必须把横梁用夹板加紧，并用吊链吃力拉紧，以防横梁打滑跑冒。

10、操作人员操作时一定要按操作规程进行操作，必须听从专业指挥人员调配、领导。

11、指挥应由专人指挥，信号要明确、统一，行动统一，安装期间一定设专人看护，发现问题马上处理。

六、挡车栏制定安装技术措施《煤矿安全操作规程》中第370条规定“在倾斜井巷内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护设置〞，“在变坡点下方略大于一列车长度的地点设置能够防止未连挂的车辆持续往下跑车的挡车栏。

常闭式斜井跑车防护装置使用手册×××××××有限公司2011-05目录一、适用范围P1二、组成部件P1三、工作原理P3四、主要功能P4五、使用与操作P4六、故障排查与处理P6七、维护与检查P8八、接线图P10ZDC30-1.5跑车防护装置使用手册一、适用范围ZDC30-1.5跑车防护装置（以下简称装置）可用于煤矿井下、金属矿山、非金属矿山等所有井上或井下倾角在30度以下的单轨或双轨提升运输斜巷中。

满足《煤矿安全规程》第370条：“在倾斜井巷内必须安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置”、“挡车装置必须经常关闭，放车时方准打开”、“兼作行驶人车的倾斜井巷，在提升人员时，倾斜井巷中的挡车装置和跑车防护装置必须是常开状态，并可靠地锁住”的规定。

二、组成部件表1 组成部件表图1 装置组成部件图A 向转数传感器电控箱显示器三、工作原理装置通电后，安装在绞车上的霍尔传感器随时检测绞车动态。

再配合从绞车电控取得的绞车旋转方向信号，电控箱处理得出车串所在位置及运动方向，并通过显示器指示出来。

若装置工作在提物状态时，当电控箱检测出车串正常到达提升位置后，电控箱发出信号令收放绞车提升挡车栏。

当安装在收放绞车上的到位接近开关感应到提升到位信号后，电控箱将停止发出收放绞车提升信号。

同样，当电控箱检测出车串正常通过挡车栏并到达设定的挡车栏下放位置后，电控箱发出信号令收放绞车下放挡车栏。

当安装在收放绞车上的到位接近开关感应到下放到位信号后，电控箱即停止发出收放绞车下放信号。

若电控箱通过检测霍尔传感器信号，计算出的提升绞车速度过速时即闭锁各提升绞车信号，禁止提升挡车栏。

若装置工作在提人状态时，电控箱自动控制收放绞车提升挡车栏到“常开”状态，并锁住此状态直至取消提人状态。

图2 组成部件功能框图四、主要功能1、挡车功能：装置正常工作时挡车栏应常闭，矿车到达设定位置，挡车栏自动升起，矿车通过后，挡车栏自动下落。
