第3章简单电力系统潮流计算总结

第3章简单电力系统的潮流计算简单电力系统的潮流计算是电力系统运行中的重要环节，主要用于分析电力系统中各节点的电压、功率等参数的分布和变化情况，以保证系统的稳定运行和优化调度。

本章主要介绍了简单电力系统的潮流计算的基本原理和方法。

首先，简单电力系统的潮流计算是基于电力系统节点电压相等、功率平衡和潮流方向一致的基本假设。

在计算过程中，需要对电力系统进行建模和等效处理。

电力系统的节点可以分为发电节点、负荷节点和平衡节点。

发电节点表示电力系统的发电机节点，负荷节点表示电力系统的负载节点，平衡节点表示电力系统的节点电压保持不变。

潮流计算主要通过节点潮流方程和支路潮流方程进行求解。

节点潮流方程是基于潮流方向一致和功率平衡的基本原理，用于计算电力系统的节点电压。

支路潮流方程用于计算电力系统的支路电流。

节点潮流方程和支路潮流方程可以通过潮流计算矩阵的形式表示。

潮流计算的求解方法主要有迭代法和直接法两种。

迭代法是将潮流计算问题转化为非线性方程组的求解问题，常用的迭代法有高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

直接法是通过高斯消元法或LU分解法直接求解潮流计算矩阵的方程组，计算速度较快但适用范围较窄。

在潮流计算中，还需要考虑电力系统中的各种约束条件，如节点电压范围、支路功率限制等。

这些约束条件可以通过潮流计算的目标函数中引入惩罚项的方式来处理，最终得到满足约束条件的潮流计算结果。

总之，简单电力系统的潮流计算是电力系统运行和调度中的重要环节，通过对电力系统的节点电压、功率等参数进行分析和计算，可以保证电力系统的稳定运行和优化调度。

潮流计算的基本原理和方法主要包括节点潮流方程和支路潮流方程的求解，以及迭代法和直接法的计算方法。

同时，需要考虑电力系统中的各种约束条件，以保证潮流计算结果的合理性和可行性。

电力系统潮流计算课程设计总结
电力系统潮流计算课程设计是电力系统相关专业的一门重要课程。

通过本次课程设计，我深入学习了电力系统潮流计算的原理、方法和技术，在实践中提高了自己的动手能力和问题解决能力。

首先，本次课程设计中我学习了电力系统潮流计算的基本原理。

潮流计算是电力系统运行和规划的基础，通过对系统中每个节点的功率和电压进行计算，可以判断系统的运行状态和潜在问题。

我了解了功率平衡方程的推导过程，掌握了优化潮流计算的目标和方法。

这些基本原理为后续的潮流计算提供了理论支持。

其次，本次课程设计中我学习了潮流计算的具体方法和技术。

我学会了使用潮流方程和节点电流方程进行潮流计算，掌握了潮流计算中的迭代算法和收敛准则。

我还学习了如何利用潮流计算结果进行系统状态估计和故障分析。

通过实践操作，我熟练掌握了潮流计算软件的使用，能够进行系统数据的输入和结果的分析。

最后，本次课程设计中我还学习了潮流计算在电力系统规划和运行中的应用。

潮流计算可以用于电力系统的负荷分配、可靠性评估、输电能力计算等方面。

我了解了潮流计算在电力系统规划和运行中的重要性，以及其与其他工程的关联和协作。

通过实际案例的分析，我感受到了潮流计算在电力系统实际工程中的应用和意义。

总的来说，本次课程设计让我对电力系统潮流计算有了深入的了解，并提高了我的实践能力。

我通过理论学习和实验操作，掌握了潮流计算的原理、方法和技术，并对其在电力系统规划和运行中的应用有了清晰的认识。

我相信这些知识和能力将对我今后的专业发展产生积极的影响。

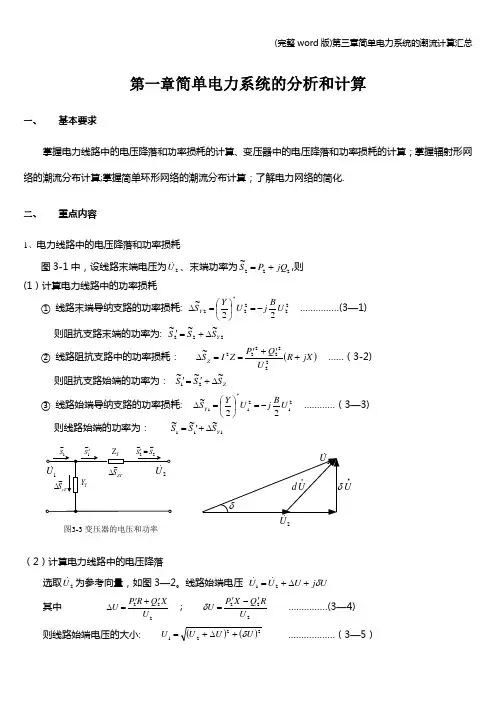

第一章 简单电力系统的分析和计算一、基本要求掌握电力线路中的电压降落和功率损耗的计算、变压器中的电压降落和功率损耗的计算；掌握辐射形网络的潮流分布计算;掌握简单环形网络的潮流分布计算；了解电力网络的简化.二、 重点内容1、电力线路中的电压降落和功率损耗图3-1中，设线路末端电压为2U 、末端功率为222~jQ P S +=,则(1）计算电力线路中的功率损耗① 线路末端导纳支路的功率损耗: 2222*222~U B j U Y S Y -=⎪⎭⎫ ⎝⎛=∆ ……………(3—1)则阻抗支路末端的功率为: 222~~~Y S S S ∆+=' ② 线路阻抗支路中的功率损耗： ()jX R U Q P Z I S Z +'+'==∆2222222~ ……（3-2) 则阻抗支路始端的功率为： Z S S S ~~~21∆+'=' ③ 线路始端导纳支路的功率损耗: 2121*122~U B j U Y S Y -=⎪⎭⎫⎝⎛=∆ …………（3—3)则线路始端的功率为： 111~~~Y S S S ∆+'=~~~图3-3 变压器的电压和功率~2•U（2）计算电力线路中的电压降落选取2U 为参考向量，如图3—2。

线路始端电压 U j U U U δ+∆+=21 其中 222U X Q R P U '+'=∆ ; 222U R Q X P U '-'=δ ……………(3—4)则线路始端电压的大小: ()()2221U U U U δ+∆+=………………（3—5）一般可采用近似计算： 222221U X Q R P U U U U '+'+=∆+≈ ………………（3-6)2、变压器中的电压降落和电能损耗图3—3中,设变压器末端电压为2U 、末端功率为222~jQ P S +=,则~~~图3-3 变压器的电压和功率~（1）计算变压器中的功率损耗① 变压器阻抗支路的功率损耗:()T T T ZT jX R U Q P Z I S ++==∆2222222~ ……（3—7） 则变压器阻抗支路始端的功率为:ZT S S S ~~~21∆+='② 变压器导纳支路的功率损耗： ()*2211YT T T S Y U G jB U ∆==+ ………(3—8）则变压器始端的功率为： YT S S S ~~~11∆+'= 。

第3章简单电力系统潮流计算第3章是关于简单电力系统潮流计算的内容。

潮流计算是电力系统静态分析的基础，用于分析电力系统中各个节点的电压、功率和电流等参数的分布和变化情况。

本章主要介绍了潮流计算的基本原理、潮流方程的建立及其求解方法。

首先，潮流计算的基本原理是利用电压与功率之间的耦合关系，通过建立潮流方程来计算电力系统中各个节点的电压和功率。

潮流方程是基于电流的守恒方程和电压的Kirchhoff定律，其中包括节点功率平衡方程、支路功率方程和节点电压和节点功率之间的关系等。

为了建立潮流方程，首先需要确定电力系统的拓扑结构，即节点和支路之间的连接关系。

然后，根据节点和支路的电压和功率关系，可以得到节点功率平衡方程和支路功率方程。

节点功率平衡方程表示电力系统中各个节点的功率之和为零；支路功率方程表示电力系统中各个支路的功率与电压和电流之间的关系。

在求解潮流方程时，可以使用迭代法、牛顿-拉夫逊法、高斯-赛德尔法等方法。

迭代法是最常用的方法，主要包括直接迭代法和间接迭代法。

直接迭代法先将支路功率方程转化为节点电压和节点功率之间的关系，然后通过迭代计算更新节点电压和节点功率，直到收敛。

间接迭代法则通过反复迭代计算节点电压和节点功率之间的关系来求解潮流方程。

潮流计算的结果可以用来分析电力系统的运行状态和负荷情况，评估电力设备的运行性能和潜在问题，并为电力系统的规划和调度提供支持。

潮流计算还可以用于电力系统的故障分析和稳定分析等，对电力系统的稳定性和可靠性进行评估。

总结来说，第3章简单电力系统潮流计算介绍了潮流计算的基本原理、潮流方程的建立及其求解方法。

潮流计算是电力系统静态分析的基础，可以用于分析电力系统中各个节点的电压、功率和电流等参数的分布和变化情况，对电力系统的运行和规划提供支持。
