地下车库挡水板介绍

地下室防汛挡水板设置标准
地下室防汛挡水板设置标准通常依据当地的建筑法规和防水设计规范来确定。

以下是一些常见的设置标准和建议：
1. 根据当地法规，地下室防汛挡水板的高度应满足最小封堵水位要求。

具体高度应根据地下室的位置、周围地形以及可能的洪水水位确定。

2. 挡水板应由防水材料制成，如钢板、聚乙烯薄膜等。

材料选择应根据预计的水压力和持久性要求。

3. 挡水板的宽度一般应符合当地法规的要求。

通常，挡水板应延伸至地下室墙壁外侧，以确保有效的防水效果。

4. 挡水板与地下室墙壁之间应设有密封材料，如防水胶条或密封胶。

这样可以确保挡水板与地下室墙壁之间的连接处无漏水。

5. 根据需要，挡水板可以设置为可移动或固定的。

可移动挡水板便于清理和维护，但在洪水来临时需要及时安装。

固定挡水板常常更加耐久，但可能会对日常使用产生一定的限制。

6. 挡水板的安装应在地下室施工过程中进行，并与地下室防水系统相结合。

安装前应确保地下室墙壁表面平整、清洁，并进行必要的基层处理。

重要的是，地下室防汛挡水板的设置应由专业工程师或建筑师根据具体情况进行设计和建议。

他们会根据地下室的位置、地理条件、洪水等级等因素进行评估，并确保挡水板符合当地法规和防水要求。

Vol. 22 No. S2中国建筑金属结构第22卷第S2期Sep. 2023 CHINA CONSTRUCTION METAL STRUCTURE 2023年9月243挡水设施分类及使用范围王晓丽（江苏德丰建设集团有限公司，苏州 215001）摘要：为了提高地下空间雨季安全，在地下空间和底层建筑最容易进水的出入口需要设挡水设施，本文对挡水设施进行分类和比较，并推荐最佳使用方案，使地下空间雨季被淹隐患消除。

关键词：极端气候；截水；排水；建筑挡水设施；应急挡水设施DOI: 10.20080/ki.ISSN1671-3362.2023.S2.0500 引言极端气候影响，集中雨量经常超过城市雨水管渠设计标准，全国有2/3的城市有过城市看海的历史，尤其地下空间及底层建筑，成为极端暴雨侵害的重要区域。

其中，2021年7月20日郑州洪灾中，郑州市遇难292人，失踪47人；遇难人员中，因地下室、车库、地下管网等地下空间溺亡39人。

2012年7月21日，北京遭遇特大暴雨，79人遇难，全市经济损失近百亿元，据北京市民防局统计共有278处人防工程进水（不包含非人防普通地下室）[1]。

地下空间和底层建筑被淹成为急需解决的难题，在过去的地下空间被淹案例中，因出入口进水导致工程被淹的案例占主要部分，其中出入口挡水设施落后或缺失是地下空间倒灌的重要原因。

本文对挡水设施系统化分析和分类，并作出最佳使用方案推荐。

1 挡水设施使用的法规依据（1）建筑设计规范《民用建筑通用规范》于2023年3月1日开始实施，其中GB55031-2022 5.9.1条规定：地下室半地下室的出入口（坡道）、窗井、风井，下沉庭院（下沉式广场）、地下管道（沟）地下坑井等应采取必要的截水、挡水及排水等防止涌水、倒灌的设施，并应满足内涝防治要求。

明确了地下空间出入口设置截水、挡水、排水设施的要求。

（2）《特种门窗（二）》国家标准设计图集17J610-2：“5.1，当地下建筑的出入口、通风或采光洞口的位置不能满足防洪标高或不高于当地历史最高内涝水位0.15m时，应该根据当地最高积水位选择合适的防洪闸门窗。

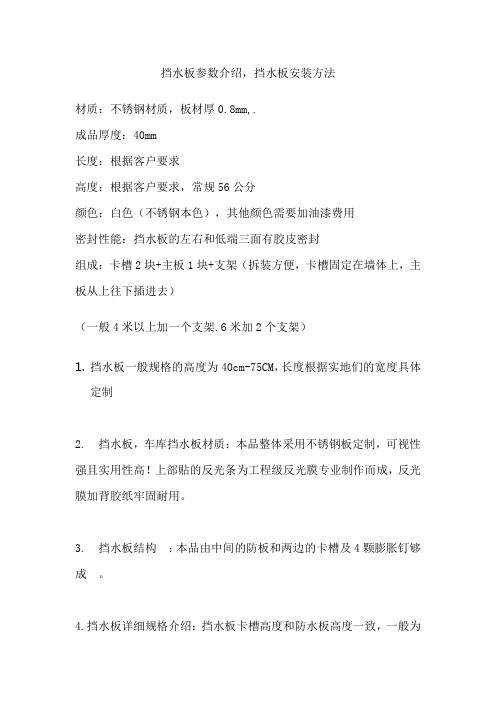

挡水板参数介绍，挡水板安装方法材质：不锈钢材质，板材厚0.8mm,.成品厚度：40mm长度：根据客户要求高度：根据客户要求，常规56公分颜色：白色（不锈钢本色），其他颜色需要加油漆费用密封性能：挡水板的左右和低端三面有胶皮密封组成：卡槽2块+主板1块+支架（拆装方便，卡槽固定在墙体上，主板从上往下插进去）（一般4米以上加一个支架.6米加2个支架）1.挡水板一般规格的高度为40cm-75CM，长度根据实地们的宽度具体定制2. 挡水板，车库挡水板材质：本品整体采用不锈钢板定制，可视性强且实用性高！上部贴的反光条为工程级反光膜专业制作而成，反光膜加背胶纸牢固耐用。

3. 挡水板结构：本品由中间的防板和两边的卡槽及4颗膨胀钉够成。

4.挡水板详细规格介绍：挡水板卡槽高度和防水板高度一致，一般为500mm，可根据客户要求定做400mm,450mm或600mm！！中间防板厚度约25mm，地铁挡水板，车库挡水板长度根据使用门的具体宽度决定！卡槽厚度约40mm，宽度为30mm。

每套挡水板，车库挡水板上配备安装所需的4颗膨胀钉。

5. 挡水板长度数据的确认方法：挡水板的长度是根据客户具体使用的门的宽度决定，下单定做时客户需要量好门两边墙体的宽度，需要数据准确，误差±2mm。

6. 挡水板表面处理：挡鼠板表面经过防腐处理，坚硬、美观。

防板上方50mm处贴有黄黑相间的反光条，可在灯光或其他光源的照射下反射光线，起到对人员的警示作用，方便人员进出！7.挡水板安装方法：地铁挡水板，车库挡水板安装十分简单，先将膨胀钉穿入卡槽上的安装眼儿，再将两侧的卡槽沿门框将膨胀钉平行固定到门框两边墙体上，卡槽即安装成功！使用时可把挡水板顺卡槽的内径滑入卡槽之中，不用时挡水板取出，固定在墙体上的卡槽不影响门的正常开关使用。

＜不锈钢＞-＜挡水板＞-＜规格参数＞台风、暴雨防不胜防，突如其来的大雨更会令人措手不及，堆积货物的仓库被雨水浸泡，电力设施通信设施被遇水损坏，装潢一新的家中被洪水洗刷，车库中的爱车被雨水浸泡。

小小的水患更使得有些居民倾家荡产，轻则导致生活不便，重则会导致上百万元的损失，大部分城市基础设施始终不能解决内涝的问题，而你要去祈求少一点雨水吗，你需要的是一套能够在关键的时候挡住雨水的设施地下室挡水板、车库挡水板、地铁挡水板、物业挡水板、不锈钢挡水板，帮你抵御暴雨的侵害，万无一失.。

不锈钢挡水板材质特点：1.不锈钢挡水板实用、结实、耐用、使用时间长。

2.不锈钢挡水板安装在门框上，施工方便快捷，易拆卸，方便进入3不锈钢挡水板上部贴有反光条，夜间容易辨别，防止人员被绊倒。

4不锈钢挡水板的高度常规尺寸为50厘米，宽度可根据客户要求制作。

5.不锈钢挡水板可广泛应用在地下室、车库、地铁、仓库等地方，挡水板对水灾起到了很好的防护作用。

不锈钢挡水板规格：挡水板规格一【50*80（cm）、50*100（cm）、50*120（cm）、50*150（cm）】挡水板规格二【60*80（cm）、60*100（cm）、60*120（cm）、60*150（cm）】挡水板规格二【70*80（cm）、70*100（cm）、70*120（cm）、70*150（cm）】备注：不锈钢挡水板高度56cm,长度可定制！【DZ定制：133**133**10339】不锈钢挡水板结构：本品由挡水板主板面和卡槽够成，外观可见部分为铝合金定制,且贴有黄黑色的反光警示贴。

可视性强，且实用性高！遇到大暴雨怎么预防？●如果住宅地势低洼，可因地制宜采取“小包围”措施，如砌围墙、大门口放置挡水板、配置小型抽水泵等。

●不要将垃圾、杂物等丢入下水道，以防堵塞，造成暴雨时积水成灾。

●底层居民家中的电器插座、开关等应移装在离地1米以上的地方，以防积水上漫。

●电闪雷鸣的时候应切断电源，防止触电伤人。

铺设方法1、TPZ—I排水板贮水板沿车库顶板的挡土墙开始顺坡铺设，边缘大小支点相互搭接一个支点；或不搭接，而直接涂水互相粘接。

使排水板形成一个整体，既排水，又起到隔根的作用，同时还是一个辅助的防水层，形状根据现场情况任意裁剪.2、土工布在TPZ—I排水板贮水板铺好以后于板上满铺,边缘相互搭接5－10cm，局部涂胶水粘接固定,与排水板形成一个整体中空层，可以保证排水的通畅并阻止泥土流入其中.3、土工布收口时上翻，至少高出出水孔10cm（起到挡土滤水的作用）,顶部用粘胶或钢钉固定。

回填土1、回填土时建议以手推劳动车从车库顶板边缘进土处逐渐向中心区推进，待回土至10－15cm时，再以机械车大量回填.2、劳动车尽量不要直接在排水板上行走，可在车道上铺设木板以防止排水板损坏。

3、如需采用机械直接回填的方式，建议采用推进式做法，机械车辆在回填土上操作.回填要及时，需要避免现场其他工种对TPZ-I排水板贮水板的破坏。

销售电话135********随着城市开发用地日益昂贵，加上私家车增多，车库需求量大大增加。

为尽量节约开发用地，新开发的社区车库基本都设置到地下,这样做好处很多，既可人车分流，又增加了小区的宁静和安全。

因此,地下停车场屋顶花园就成了必然趋势。

在地下停车场屋顶可以建设绿地、进行广场绿化。

其顶层的绿化系统同屋顶花园一样,也都包括荷载、阻根防水、蓄排水和种植层等,但是一般来说地下建筑顶层荷载比较大，覆土较厚。

这样地下停车场屋顶花园可以选择较大的乔木和大量的灌木用以绿化，可以设置水池、喷泉和一些大型设施，这些要素的使用使得阻根防水更为重要。

下面我将从构造、种植、铺装、水景、园林小品五个方面谈一下地下停车场屋顶花园：一、构造(由下向上）① 结构层② 保温层③ 找平层④ 找坡层⑤ 防水层⑥ 阻根防水层⑦ （蓄）排水层⑧ 过滤层⑨ 绿地种植池池壁施工⑩ 园林小品施工11 铺装园路施工12 基质层13 种植植物14 裸露部分铺设表面覆盖层每层次特点：1、结构层：宜采用强度等级不低于C20的现浇钢筋混凝土作种植屋面的结构层。

[摘要]实际工程中，仍有少数设计在布置地下车库的喷头时，采用均匀布置喷头的方式，大部分喷头离结构梁的间距太近，导致施工时大面积设置集热罩结合下垂式喷头安装。

该文指出了这种做法的不可取之处，分析了在进行无吊顶地下车库的喷头布置时需考虑的影响因素，并结合几种常见的梁板结构形式提出了喷头的具体布置方式，同时精确核算了系统的设计流量。

[关键词]喷头布置间距；集热罩；梁板结构形式；设计流量中图分类号：U468文献标识码： A中图分类号：TU998.1 文献标识码：A 文章编号：1009-914X（2014）31-0254-01 0引言随着国民经济的不断发展，汽车的人均占有率越来越高，停车库的需求量也相应增大，地下停车库具有不占地面绿化面积的优点，广泛为人们所用。

但地下停车库由于停车量大，汽车具有易燃易爆特性，着火后交通难以疏散，且地下车库往往又跟地面以上的各单体塔楼连通，所以它的火灾危险性是不容小视的。

地下车库内常用的水消防措施是室内消火栓系统和自动喷水灭火系统，自喷系统能有效地控制、扑灭初期火灾，能最大化地保护人身财产安全，所以在设计自喷系统时应对各个细节引起足够的重视。

1实际工程中存在的问题地下车库大多不设置吊顶，实际工程中有少数设计在布置地下车库的喷头时，根据《自动喷水灭火系统设计规范》（以下简称《喷规》）中表7.1.2对喷头间距的规定，采用固定的间距均匀布置喷头。

由于地下车库多采用钢筋混凝土梁板结构，梁板的结构形式同喷头布置间距难以吻合，最后难免会出现大量喷头的位置同次梁甚至主梁重叠，而地下车库中梁的高度经常会在600mm以上，这样在施工中，喷头的安装无法同时满足喷头与梁的距离要求（《喷规》表7.2.1）和喷头溅水盘离顶板的间距要求（《喷规》第7.1.3条），只能采用大面积设置集热罩结合下垂式喷头安装的方式来应付消防审查和验收。

集热罩在《喷规》中又称为集热挡水板，适用的场合有：货架内置喷头上方如有孔洞、缝隙，在喷头的上方设置集热挡水板，防止顶板下喷头动作后喷水降低货架内置喷头附近的温度，使之不能动作，同时，集热板又能起到挡烟集热的作用；复式汽车库按停车的托板位置分层布置的喷头，在其上方设置集热板。

地下车库地面做法地下车库在现代建筑中已经越来越普遍，而地面的做法是决定车库使用效果和舒适度的重要因素之一。

在地下车库地面做法方面，需要根据实际情况选择适当的地面材料、防水措施和施工方法。

本文将从这三个方面来介绍地下车库地面做法。

1. 地面材料的选择地下车库地面材料要求耐磨、防滑、防水、易清洁等特点。

常见地面材料有混凝土、环氧地坪、PVC地板、橡胶地面等。

混凝土混凝土地面是地下车库的常用地面材料，它可以直接浇筑成一体，使用期限长，且施工简单快捷。

但混凝土地面也有缺点，例如施工期间需要考虑水泥浆的液体流量，若地面未施工好，地下车库水流聚集会对地面造成很大的压力甚至导致渗漏。

环氧地坪环氧地坪是安装地下车库地坪的高端选择。

它是一种高强度、韧性优良、表面平整的具有防潮、防尘、防菌、防老化等多种特点的高级涂料，同时也能达到防滑的效果。

环氧地坪应用范围广泛，施工简单，维护成本低，可针对不同场地要求而开展设计施工。

PVC地板在地下车库中，PVC地板作为地面材料的便利性显而易见。

PVC地板不易变形，耐磨，且可以有效防止水蒸气和湿气，使用寿命长。

这种地面材料非常适宜用于地下车库，尤其是水上场地。

然而，PVC地板透明性差、光泽度低，安装不当的话还会产生缝隙。

橡胶地面橡胶地面适用于施工区域要求较高防震、减振以及噪音防控的使用领域。

在地下车库中，使用橡胶地面可以减轻人和车辆压力对地面的冲击，降低地下车库噪音。

2. 防水措施地下车库地面在施工时必须进行防水处理，以避免地面受潮和漏水。

不同地面材料需要不同的防水措施。

混凝土地面混凝土地面的防水措施主要有以下两种：•喷涂防水材料•挂毯与集水沟混凝土地面最常用的防水措施是喷涂防水材料。

这种防水方法具有施工简单、安装快速的特点，且可以有效地防水。

另外，也可以在混凝土地面的边角位置设置集水沟和挂毯，以便随时将漏水导入集水沟，避免地下车库塞满水。

环氧地坪环氧地坪作为地下车库地面的防水材料，更需要进行防水处理。

车库挡水板施工方案1. 背景介绍随着城市发展，人们购买私家车的比例逐渐增加，车库也成为家庭运输工具存放的必需品。

然而，在下雨天或下雪天，车库容易积水或结冰，给车辆和车库内的物品带来损坏风险。

为了解决这一问题，车库挡水板成为了一种常见的解决方案。

本文将介绍车库挡水板的施工方案。

2. 车库挡水板的材料选择车库挡水板的材料选择十分重要，需要同时具备耐用性和防水性。

常见的材料包括PVC材料、橡胶材料和塑料材料。

这些材料具有耐用、耐候、防水等特点，且易于加工和安装。

3. 车库挡水板施工步骤下面将介绍车库挡水板的施工步骤：3.1 清理准备工作施工前需要先将车库内的杂物清理干净，确保车库地面干燥、整洁，以便进行下一步施工工作。

3.2 测量使用卷尺或其他测量工具，准确测量车库门口的宽度和长度。

确保测量精确，以便后续挡水板的加工和安装。

3.3 选购材料根据测量结果，选购适合的车库挡水板材料。

可以在当地建材市场或网络购物平台购买，选择购买合适尺寸的车库挡水板。

3.4 制作挡水板根据测量的尺寸，使用工具将车库挡水板进行切割。

根据车库门口的宽度和长度，确定挡水板的尺寸，然后使用锯、剪刀等工具进行切割。

3.5 安装挡水板安装挡水板前，将其合理放置在车库门口。

确保挡水板与车库地面紧密贴合，这样可以有效防止水或其他液体渗透。

3.6 加密安装根据需要，在挡水板的两侧使用专业粘合剂或胶水加密固定，以确保挡水板的牢固性。

4. 注意事项在施工过程中，需要注意以下几个方面：•车库挡水板的安装应该均匀贴合地面，以免留有过大的缝隙。

•挡水板的长度应该略长于车库门口的宽度，以确保充分遮挡。

•挡水板的表面应该平整、无明显的斑块或凹凸不平，以便车辆进出时没有障碍。

5. 维护与更换车库挡水板一般具有较长的使用寿命，但仍需定期检查和维护。

如果发现有损坏或老化的情况，应及时更换。

安装车库挡水板后，也应定期清洗和保养，以确保其防水性能和外观。

以上是车库挡水板施工方案的详细介绍，通过合理的材料选择和施工步骤，可以有效地解决车库积水和结冰的问题，保护车辆和车库内的物品。

车库滤水板使用方法1. 简介车库滤水板是一种用于车库排水的设备，其主要功能是过滤车库内的雨水和污水，防止污水进入下水道或地下水源。

滤水板由多个滤水槽组成，通过滤水槽中的滤水材料过滤污水，使其变得清洁。

2. 安装前准备在安装车库滤水板之前，需要进行以下准备工作：2.1 清理车库确保车库内没有杂物和障碍物，以便顺利安装滤水板。

2.2 测量车库尺寸使用测量工具测量车库的尺寸，包括长度、宽度和深度。

这些尺寸将决定滤水板的大小和形状。

2.3 购买滤水板和相关材料根据车库尺寸购买适当大小和数量的滤水板。

此外，还需要购买安装所需的螺丝、螺母、胶水等材料。

3. 安装步骤3.1 准备工作将购买的滤水板和相关材料放置在安装位置附近，确保易于使用。

3.2 清洁地面使用清洁剂清洁地面，确保地面干净无尘。

3.3 安装滤水板根据车库尺寸和滤水板的大小，将滤水板放置在车库出口处。

确保滤水板与地面平齐，并与车库墙壁紧密贴合。

3.4 固定滤水板使用螺丝和螺母将滤水板固定在地面上，确保其稳固不会移动。

3.5 连接下水道根据车库的下水道位置，在滤水板的适当位置开孔，将下水道与滤水板连接。

确保连接紧密，没有漏水。

3.6 测试滤水板打开水龙头，让水流进入滤水板，观察水是否顺利通过滤水板进入下水道。

如果有任何问题，需要及时调整滤水板的位置或修复漏水。

4. 使用注意事项4.1 定期清洁定期清洁滤水板，清除滤水槽中的污垢和杂物，保持畅通。

4.2 防止堵塞避免将大块的杂物或垃圾倾倒到滤水板上，以免堵塞滤水槽。

4.3 注意安全在清洁滤水板或进行维护时，务必戴上手套和口罩，以防止受伤或吸入有害物质。

4.4 定期检查定期检查滤水板的固定情况和连接是否紧密，如有松动或漏水，及时修复。

5. 维护保养5.1 清洁滤水板定期使用清洁剂清洁滤水板，去除污垢和杂物。

5.2 更换滤水材料根据滤水板的使用情况，定期更换滤水材料，以保持滤水效果。

5.3 检查滤水板定期检查滤水板的状况，如有损坏或磨损，及时更换或修理。

地下工程防水技术规范之地下停车场防水与防漏措施地下停车场是现代城市交通建设中常见的一个部分，而地下停车场的防水与防漏措施是确保其正常运行和安全使用的重要保障。

本文将从地下停车场的设计、施工和维护等方面，论述地下工程防水技术规范之地下停车场防水与防漏措施。

一、地下停车场防水设计1.1 防水材料选择地下停车场防水材料的选择应基于工程实际情况，包括地下停车场的地质条件、水位情况、结构形式等，通常采用聚氯乙烯（PVC）防水卷材、高分子聚合物等耐候性能较好的材料。

1.2 防水层布置地下停车场防水层一般分为垂直防水和水平防水。

垂直防水主要是指停车场墙面的防水，应覆盖整个墙面并与地面防水层相连接。

水平防水则是指地下停车场地板和坡道的防水，需要将防水层延伸至相邻建筑物或地下水源。

1.3 排水系统设计地下停车场的排水系统设计包括雨水排放和车辆尾气排放。

雨水排放应考虑到雨水的快速排出，通常设置雨水收集装置和雨水排放管道。

而车辆尾气排放则需要合理设计通风系统，确保车辆尾气顺利排出。

二、地下停车场施工防水措施2.1 防水施工工艺地下停车场施工防水工艺应包括基层准备、防水材料施工、接缝处理和涂料涂刷。

基层准备阶段需要清理基层表面并做好防水层辅助材料的安装工作。

防水材料的施工要按厂家要求进行，严格控制施工质量。

2.2 施工现场监测地下停车场防水施工过程中，应进行现场监测，包括材料质量检测、施工工艺监测、防水层厚度检测等，确保防水施工符合规范要求。

三、地下停车场防水维护措施3.1 定期巡检地下停车场应进行定期巡检，发现问题及时处理。

巡检内容包括检查防水层的破损、渗漏情况，排水系统的畅通情况等。

3.2 水泵维护地下停车场通常配备水泵进行排水，水泵要定期进行保养和检修，确保其正常运行。

3.3 防水层修补如果地下停车场防水层出现破损或渗漏，应及时进行修补，并严格按照工程要求进行施工。

总结：地下停车场防水与防漏措施是确保其正常运行和安全使用的关键。
