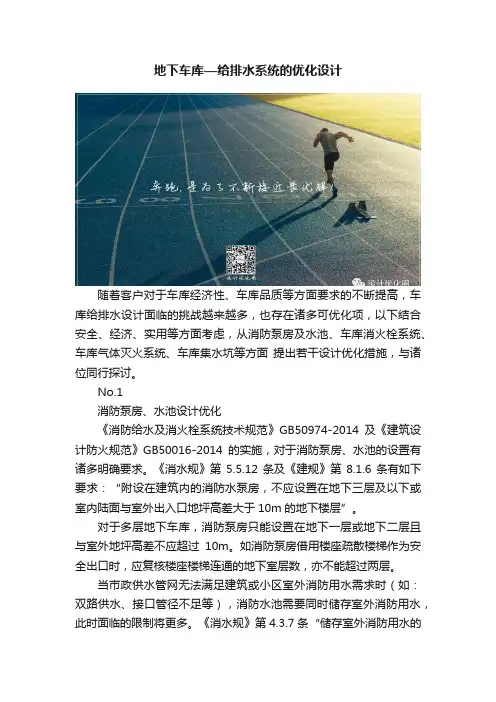

随着客户对于车库经济性、车库品质等方面要求的不断提高，车库给排水设计
面临的挑战越来越多，也存在诸多可优化项，以下结合安全、经济、实用等方
面考虑，从消防泵房及水池、车库消火栓系统、车库气体灭火系统、车库集水
坑等方面提出若干设计优化措施，与诸位同行探讨。
一、消防泵房、水池设计优化
《消防给水及消火栓系统技术规范》GB50974-2014及《建筑设计防火规范》
GB50016-2014的实施，对于消防泵房、水池的设置有诸多明确要求。《消水规》第5.5.12条及《建规》第8.1.6条有如下要求：“附设在建筑内的消防水泵房，不应设置在地下三层及以下或室内地面与室外出入口地坪高差大于10m的地下
楼层”。
对于多层地下车库，消防泵房只能设置在地下一层或地下二层且与室外地坪高
差不应超过10m。如消防泵房借用楼座疏散楼梯作为安全出口时，应复核楼座
楼梯连通的地下室层数，亦不能超过两层。
当市政供水管网无法满足建筑或小区室外消防用水需求时（如：双路供水、接
口管径不足等），消防水池需要同时储存室外消防用水，此时面临的限制将更多。《消水规》第4.3.7条“储存室外消防用水的消防水池或供消防车取水的
消防水池，应符合下列规定：消防水池应设置取水口(井)，且吸水高度不应大
于6.0m；取水口（井）与建筑物（水泵房除外）的距离不宜小于15m”。
此时，消防水池最低水位与室外地坪高差应按不超过5m设计（另有消防车接口高度1m），则只能设置在地下一层。在严寒地区、大型车库等顶板覆土厚度较
大的项目中，带来的问题更加突出：水池水位利用率低（无效水位较多），水
池占地面积大，过多的无效水容积增大结构荷载。
当车库为多层车库时，可将室外消防用水与室内消防用水分开储存，当水池上下重叠设置时，还可抬高地下一层水池池底标高，从而提高上层水池容积利用效率，降低结构荷载，同时增加下层水池有效液位高度，减少水池面积。
另外，由于消防取水口的功能与室外消火栓类似，还应满足室外消火栓的设置要求，如距路边不宜小于0.5m，并不应大于2.0m。因此，水池位置除结合车库布置考虑外，还应结合总图消防车道、建筑物等综合考虑，以满足水池取水口的设置要求。还应尽可能减少取水口横管（DN400~600）在车库底板下或下层梁下等区域的敷设长度，减少层高占用及后期维修、维护等方面的隐患。
二、车库消火栓系统设计优化
室内消火栓是车库最有效的外部救援、灭火设施，其布置合理性对车库的日常使用有明显影响。随着车库成本控制、精细化设计等方面的不断深入，柱距、柱截面、行车流线等的变化为消火栓的布置带来难度。《消水规》第7.4.7条对于消火栓设置的要求：“汽车库内消火栓的设置不应影响汽车的通行及车位的设置，并应确保消火栓的开启”，其关键词：
1.不应影响汽车通行；
2.不应影响车位设置；
3.确保消火栓开启。
现实中，车库消火栓设置经常出现以下问题：
01、消火栓影响行车
消火栓明装于车行道侧墙，凸出到车道内，影响车道宽度，对行车造成干扰。
02、消火栓影响行车
消火栓箱体及管道宽度超过柱边较多，对于后期停车有较大影响，且易发生刮蹭，造成设施或车辆的磕碰、损毁。
03、车位影响消火栓开启
停车后消火栓前无操作空间，影响箱门开启，存在安全隐患，火灾时影响消防扑救。同时，随着业主维权意识及安全意识的提升，此类设计将面临越来越多的客户投诉。
针对以上常见问题，在车库消火栓设计时，可采取如下处理措施：
01、利用车库与楼座、设备房等周边墙体的不规则性，将消火栓设于无法施划车位的端墙、边角等部位。
02、结合车道流线设置，面向车道开启。
03、利用厚度超过200mm的柱边或墙角布置。
04、利用车位间的通道或不足以设置车位的柱边空隙。
05、利用设备房墙体嵌入安装消火栓（暗装后的墙体应满足设备房防火要求）。
06、结合疏散楼梯间设置，位于疏散口便于取用。
07、合理规划消火栓间距。规范不强调“任意相邻两个消火栓”的间距，保护
相同区域的两个消火栓间距满足要求即可（注意各地审查尺度）。
三、车库气体灭火系统设计优化
车库内变电站等区域通常设置七氟丙烷气体灭火系统，根据《气体灭火系统设
计规范》第3.2.7条：“防护区应设置泄压口，七氟丙烷灭火系统的泄压口应
位于防护区净高的2/3以上”。此条款考虑到七氟丙烷密度比空气大，泄压口
设于高位可减少灭火剂通过泄压口流失。
由于变电站净高要求超过车库层高，通常采用抬高顶板的做法。如车库本身层
高较低或设置泄压口的部位顶部有梁等障碍物时，需复核泄压口下沿安装高度。当不满足要求时，需采取措施提高安装高度，如避开顶部障碍物、局部扩大抬
板范围等。另外，泄压口应开向相对开敞的区域，同时不应开设在防火墙、人
防墙等有防护要求的墙体上。
四、车库集水坑设计优化
车库集水坑设置时，应遵循安全、实用的原则，既满足降雨、消防及事故排水
的需要，又不影响车位设置。
集水坑尽量结合楼座或设备房的边角设置，避开行车道、停车位等区域，减少
对行车及停车的影响。如确实无法避免，应尽量设于车位的尾部或车挡外侧，
减少停车影响的同时不影响设备检修，另外集水坑设置时，应避免同时占压多
个车位。
五、结语
车库其他方面的优化措施，如：层高、覆土、综合管线、精装配合等，各地产商、设计院等均有大量研发、总结及工程实例，本文不再展开讨论。如何保证车库给排水设施维持可靠的工作状态，同时减少对行车、停车等的影响，需要结合不同工程形式，合理优化系统设置。
