表面贴装工艺简介

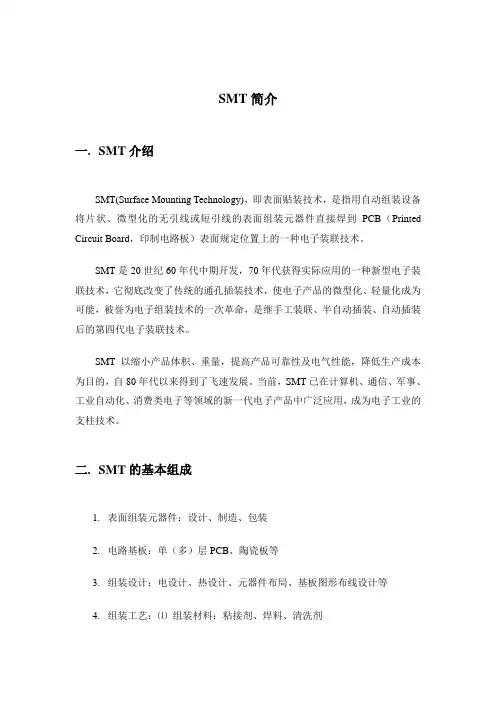

SMT简介
一.SMT介绍
SMT(Surface Mounting Technology)，即表面贴装技术，是指用自动组装设备将片状、微型化的无引线或短引线的表面组装元器件直接焊到PCB（Printed Circuit Board，印制电路板）表面规定位置上的一种电子装联技术。

SMT是20世纪60年代中期开发，70年代获得实际应用的一种新型电子装联技术，它彻底改变了传统的通孔插装技术，使电子产品的微型化、轻量化成为可能，被誉为电子组装技术的一次革命，是继手工装联、半自动插装、自动插装后的第四代电子装联技术。

SMT以缩小产品体积、重量，提高产品可靠性及电气性能，降低生产成本为目的，自80年代以来得到了飞速发展。

当前，SMT已在计算机、通信、军事、工业自动化、消费类电子等领域的新一代电子产品中广泛应用，成为电子工业的支柱技术。

二.SMT的基本组成
1.表面组装元器件：设计、制造、包装
2.电路基板：单（多）层PCB、陶瓷板等
3.组装设计：电设计、热设计、元器件布局、基板图形布线设计等
4.组装工艺：⑴组装材料：粘接剂、焊料、清洗剂
⑵组装技术：涂敷技术、贴装技术、焊接技术、检测技术、
返修技术等
⑶组装设备：涂敷设备、贴装机、焊接机、测试设备等
三.SMT的优缺点
1.优点
⑴组装密度高，体积小，重量轻
⑵电性能优异
⑶可靠性高，抗震性能强
⑷生产率高，易于实现自动化
⑸成本降低
2.缺点
⑴元器件规格不全
⑵有些元器件产量不大，价格比通孔元器件高
⑶国际上目前尚无表面组装元器件统一标准
⑷ PCB单位面积功能强，功率密度大，散热问题复杂
⑸ PCB布线密，间距小，易造成信号交叉耦合。

SMT生产工艺SMT，即表面贴装技术（Surface Mount Technology），是一种现代电子制造业常用的电子组装工艺。

相比于传统的插针组装技术，SMT具有高效、高可靠性和节省空间等优点，因此在电子产品制造中得到广泛应用。

下面将介绍一下SMT的生产工艺。

SMT生产工艺主要包括以下几个步骤：元件上锡、PCB印刷、元件贴装、回流焊接等。

首先是元件上锡。

在SMT生产工艺中，元件通常是经过预先处理的，使其表面镀有锡层，以方便与PCB焊接。

这一步骤主要是将元件通过熔融锡的方式，使锡与元件表面相结合，从而形成可焊接的元件。

接下来是PCB印刷。

PCB印刷是将导电和绝缘层材料的图案印刷到PCB板上，以形成电路连接的重要工艺。

PCB印刷主要分为两个步骤：一是将PCB板通过印刷网板刮刮刮涂覆有焊膏的部分；二是将PCB板过UV照射，固化焊膏并排除多余的焊膏。

接下来是元件贴装。

在这一步骤中，通过自动贴装机将已经上锡的元件精确地粘贴到PCB板的相应位置。

这一过程需要专业的贴装设备和技术人员的操作。

自动贴装机能够按照预先设置的程序，将元件从元件库中取出，并将其准确地粘贴在PCB板上，以确保贴装的准确性和效率。

最后是回流焊接。

回流焊接是将已粘贴好的元件通过高温热风或红外线加热，使焊膏熔化，与PCB板上的焊盘相结合。

在这一过程中，焊膏的熔化和冷却时间需要严格控制，以确保焊接质量。

回流焊接后，需要对焊接的质量进行检测，以确保焊接的可靠性。

除了以上的基本步骤之外，SMT生产工艺还包括一系列的辅助工艺。

例如，元件质量检查、元件的自动识别和补位等。

这些辅助工艺的目的是确保SMT生产过程中的质量和效率。

总的来说，SMT生产工艺是现代电子制造业中的重要工艺之一。

通过上锡、PCB印刷、元件贴装和回流焊接等步骤，可以实现高效、高质量的电子产品制造。

随着科技的不断发展，SMT生产工艺也在不断优化和改进，在提高生产效率的同时，也能够满足不同需求的产品质量要求。

表面贴装工艺流程简单说明
表面贴装工艺（SMT）是一种电子元器件制造技术，已成为现
代化PCB制造过程的主流。

下面是SMT工艺流程的简单说明：
1. 基板准备
在SMT工艺中，首先需要准备PCB基板。

这包括清洗和贴膜，为元器件的粘贴和焊接制造一个干净的表面和制造高精度的电气性能。

2. 印刷透镜
接下来，将粘附在基板周围的板上轮廓，然后用印刷技术沉积
粘合剂在金属化焊盘位置上，以便将来粘贴元件。

应该注意粘合剂
的量，确保其均匀涂布。

3. 放置元器件
粘贴元件的机器被称为粘贴机器，可以自动化整个过程，在进
行前必须设置正确的参数，使得支架准确地定位到印刷的相应区域。

这是一个重要的步骤，相互之间一定要保持一定的精度。

4. 它的熔点很高不容易融化
在元件粘贴后，将PCB传送到焊接炉，在高温条件下使焊膏
固化并焊接元件。

其中的元素金属是熔点相对较高的物质，需要耐
温性更好的方法，如冶金焊接，离子键合等。

5. 检查和测试
SMT工艺的最后一个步骤是电气和光学检查，以确保组装的PCB没有引线，间隙和冷焊接等缺陷。

在这个阶段，它可以通过X
光检测，AOI和ICT等高端检测设备进行计算机辅助的测试，来增
加生产效率和分析结果的精度。

这是一次完整的表面贴装工艺流程的简单介绍。

尽管在实际生
产中可能存在多种技术细节和复杂性。

将合理的方式和技术及时应
用于实践，以提高产品的质量和效能。

S M T简介S M T(S u r f a c e M o u n t T e c h n o l o g y)的英文缩写，中文意思是表面贴装工程。

是新一代电子组装技术，它将传统的电子元器件压缩成为体积只有几十分之一的器件。

表面安装不是一个新的概念，它源于较早的工艺，如平装和混合安装。

与传统工艺相比S M T技术有高密度、高可靠、低成本、小型化、生产的自动化等特点。

S M T工艺流程的规划1、单面组装来料检测=>丝印焊膏（点贴片胶）=>贴片=>烘干（固化）=>回流焊接=>清洗=>检测=>返修。

2、双面组装A：来料检测=>P C B的A面丝印焊膏（点贴片胶）=>贴片=>烘干（固化）=>A面回流焊接=>清洗=>翻板=>P C B的B面丝印焊膏（点贴片胶）=>贴片=>烘干=>回流焊接（最好仅对B面=>清洗=>检测=>返修）此工艺适用于在P C B两面均贴装有P L C C等较大的S M D时采用。

B：来料检测=>P C B的A面丝印焊膏（点贴片胶）=>贴片=>烘干（固化）=>A面回流焊接=>清洗=>翻板=>P C B的B面点贴片胶=>贴片=>固化=>B面波峰焊=>清洗=>检测=>返修）此工艺适用于在P C B的A 面回流焊，B面波峰焊。

在P C B的B面组装的S M D中，只有S O T或S O I C（28）引脚以下时，宜采用此工艺。

3、单面混装工艺来料检测=>P C B的A面丝印焊膏（点贴片胶）=>贴片=>烘干（固化）=>回流焊接=>清洗=>插件=>波峰焊=>清洗=>检测=>返修4、双面混装工艺S M T贴片胶与涂布技术详解表面组装技术有两类典型的工艺流程，一类是焊锡膏—再流焊工艺，另一类是贴片胶—波峰焊工艺。

表面贴装技术概述一、概述表面贴装技术的背景与意义二、表面贴装技术的定义与分类2.1 定义表面贴装技术2.2 表面贴装技术的分类2.2.1 表面贴装技术的分类依据一2.2.2 表面贴装技术的分类依据二三、表面贴装技术的工艺流程3.1 准备工作3.1.1 设计电路图3.1.2 制作PCB板3.2 贴片工艺3.2.1 贴片工艺的步骤一3.2.2 贴片工艺的步骤二3.2.3 贴片工艺的步骤三3.3 固化工艺3.3.1 固化工艺的步骤一3.3.2 固化工艺的步骤二3.3.3 固化工艺的步骤三3.4 后续工艺3.4.1 后续工艺的步骤一3.4.2 后续工艺的步骤二3.4.3 后续工艺的步骤三四、表面贴装技术的优势与不足4.1 优势一4.2 优势二4.3 不足一4.4 不足二五、表面贴装技术的应用领域5.1 应用领域一5.2 应用领域二六、表面贴装技术的发展趋势6.1 发展趋势一6.2 发展趋势二七、总结一、概述表面贴装技术的背景与意义在现代电子产业的发展中，表面贴装技术扮演着重要的角色。

表面贴装技术是一种将电子元件直接粘贴在PCB板上的技术，它在电子产品制造过程中具有重要的意义和广泛的应用。

通过使用表面贴装技术，可以使电子产品变得更小巧、更轻便，提高电子元件的密集度，提高电子产品的可靠性和性能，降低产品的生产成本，推动了电子产业的快速发展。

二、表面贴装技术的定义与分类2.1 定义表面贴装技术表面贴装技术（Surface Mount Technology，SMT）是指将电子元件直接贴装在PCB板的表面上的一种电路板组装技术。

与传统的插件技术相比，表面贴装技术不需要通过插孔来连接电子元件和电路板，而是通过焊接的方式将电子元件直接固定在PCB板的表面上。

2.2 表面贴装技术的分类表面贴装技术可以根据不同的分类依据进行分类，以下是两种常见的分类方式。

2.2.1 表面贴装技术的分类依据一根据电子元件的封装形式，表面贴装技术可以分为以下几种类型：1.Chip封装：将电子元件封装在芯片中，然后通过焊接的方式将芯片直接贴装在PCB板的表面上。

50条SMT工艺技术一、什么是表面组装技术？英文称之为“Surface Mount Technology ”简称SMT，它是将表面贴装元件贴，焊到印制是电路板焊盘上涂布焊锡膏，再将表面贴装元器件准确地放到涂有焊锡膏的焊盘上，通过加热印制电路板直至焊锡膏熔化，冷却后便实现了元器件与印制电路之间的连接.二、表面组装技术的优点：1）组装密度高，采用SMT相对来说，可使电子产品体积缩小60%，重量减轻75%2）可靠性膏，一般不良焊点率小于百万分之十，比通孔元件波峰焊接技术低一个数量级.3）高频特性好4）降低成本5）便于自动化生产.三、表面组装技术的缺点：1)元器件上的标称数值看不清，维修工作困难2)维修调换器件困难，并需专用工具3）元器件与印刷板之间热膨胀系数（CTE）一致性差。

随着专用携手拆装设备及新型的低膨胀系数印制板的出现，它们已不再成为阻碍SMT深入发展的障碍.四、表面组装工艺流程：SMT工艺有两类最基本的工艺流程，一类为锡膏回流焊工艺，另一类是贴片—波峰焊工艺.在实际生产中，应根据所用元器件和生产装备的类型以及产品的需求选择不同的工艺流程，现将基本的工艺流程图示如下：1)锡膏—回流焊工艺，该工艺流程的特点是简单，快捷，有利于产品体积的减小.2)贴片-波峰焊工艺，该工艺流程的特点是利用双面板空间，电子产品的体积可以进一步减小，且仍使用通孔元件，价格低廉，但设备要求增多，波峰焊过程中缺陷较多，难以实现高密度组装。

3)混合安装，该工艺流程特点是充分利用PCB板双面空间，是实现安装面积最小化的方法之一，并仍保留通孔元件价低的特点.4)双面均采用锡膏—回流焊工艺，该工艺流程的特点能充分利用PCB 空间，并实现安装面积最小化，工艺控制复杂，要求严格，常用于密集型或超小型电产品，移动电话是典型产品之一。

我们知道，在新型材料方面，焊膏和胶水都是触变性质流体，它们引起的缺陷占SMT总缺陷的60%，训练掌握这些材料知识才能保证SMT质量.SMT还涉及多种装联工艺，如印刷工艺，点胶工艺，贴放工艺,固化工艺，只要其中任一环节工艺参数漂移，就会导致不良品产生，SMT工艺人员必须具有丰富的工艺知识，随时监视工艺状况，预测发展动向。

SMT工艺介绍嘿，朋友！今天咱们来好好聊聊 SMT 工艺。

这玩意儿啊，在现代电子制造领域那可是相当重要！先来说说啥是 SMT 工艺。

简单来讲，SMT 就是表面贴装技术（Surface Mount Technology），它是把电子元器件贴装在 PCB（印制电路板）表面的一种组装技术。

就拿咱们常见的手机来说吧，你想想，手机那么小，里面的零件可不少。

要是没有 SMT 工艺，那这些零件怎么能紧凑又高效地安装在那块小小的电路板上呢？SMT 工艺的流程那也是有讲究的。

首先得有个 PCB 板子，就像盖房子得有块地一样。

然后就是锡膏印刷，这一步就像是给 PCB 这块“地”铺上一层“水泥”，只不过这“水泥”是锡膏。

印刷锡膏的时候可得小心，不能多也不能少，不然元器件就贴不牢固或者短路啦。

我记得有一次，我在工厂里参观，看到一位工人师傅在操作锡膏印刷机。

他全神贯注，眼睛紧紧盯着屏幕上的参数，手上的动作小心翼翼。

稍微有点偏差，他就赶紧调整，那认真劲儿，真让人佩服！印好了锡膏，接下来就是贴片啦。

各种各样的元器件，通过高速贴片机，精准地贴到 PCB 上预定的位置。

这就像是搭积木，只不过速度超级快，而且要保证每个“积木”都放对地方。

然后是回流焊接，这一步就像是把贴好的元器件“粘”在 PCB 上。

在回流炉里，经过高温的“洗礼”，锡膏融化，元器件就牢牢地固定在板子上了。

SMT 工艺的优点那可多了去了。

它能让电子产品变得更小更轻，功能还更强大。

而且生产效率高，质量也更稳定。

不过，SMT 工艺也不是完美无缺的。

比如说，对环境的要求就比较高，得在无尘的车间里进行，不然一粒小小的灰尘都可能影响产品的质量。

总之，SMT 工艺在电子制造领域的地位那是举足轻重的。

它让我们的生活变得更加丰富多彩，从手机到电脑，从电视到汽车，到处都有它的身影。

希望通过我的介绍，你对 SMT 工艺能有更清楚的了解！下次再看到那些小巧精致的电子产品，你就会想到背后的 SMT 工艺啦！。
