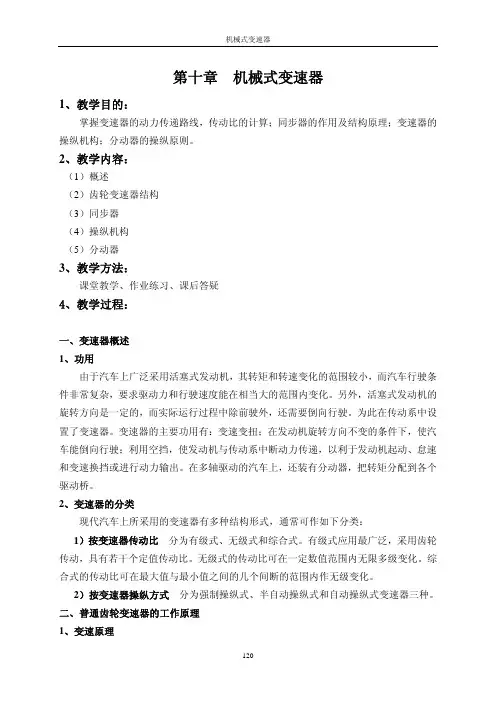

第十章机械式变速器1、教学目的：掌握变速器的动力传递路线，传动比的计算；同步器的作用及结构原理；变速器的操纵机构；分动器的操纵原则。
2、教学内容：（1）概述（2）齿轮变速器结构（3）同步器（4）操纵机构（5）分动器3、教学方法：课堂教学、作业练习、课后答疑4、教学过程：一、变速器概述1、功用由于汽车上广泛采用活塞式发动机，其转矩和转速变化的范围较小，而汽车行驶条件非常复杂，要求驱动力和行驶速度能在相当大的范围内变化。
另外，活塞式发动机的旋转方向是一定的，而实际运行过程中除前驶外，还需要倒向行驶。
为此在传动系中设置了变速器。
变速器的主要功用有：变速变扭；在发动机旋转方向不变的条件下，使汽车能倒向行驶；利用空挡，使发动机与传动系中断动力传递，以利于发动机起动、怠速和变速换挡或进行动力输出。
在多轴驱动的汽车上，还装有分动器，把转矩分配到各个驱动桥。
2、变速器的分类现代汽车上所采用的变速器有多种结构形式，通常可作如下分类：1）按变速器传动比分为有级式、无级式和综合式。
有级式应用最广泛，采用齿轮传动，具有若干个定值传动比。
无级式的传动比可在一定数值范围内无限多级变化。
综合式的传动比可在最大值与最小值之间的几个间断的范围内作无级变化。
2）按变速器操纵方式分为强制操纵式、半自动操纵式和自动操纵式变速器三种。
二、普通齿轮变速器的工作原理1、变速原理由齿轮传动的原理（图10-1）可知，一对齿数不同的齿轮因啮合传动时可以变速，而且两齿轮的转速与其齿数成反比。
设主动齿轮转速为 n1，齿数为 z1；从动齿轮转速为 n2，齿数为 z2。
传动比即是主动轮（即输入轴）转速与从动轮（即输出轴）转速的比值，用字母 i1、i2表示。
即i1/i 2= n1/n2= z2/z1。
图10-1 图10-2 若小齿轮 z1为主动轮，其转速经大齿轮 z2传出时就降低了，即 n1>n2，称为减速传动，此时传动比 i>1；若大齿轮 z2为主动轮，其转速经小齿轮 z1传出时就升高了，即 n1< n2，称为增速传动，此时传动比 i<1。
