贴楦设计原理贴楦设计原理与取翘一标划三点一线一标划三点一线全国成年男女及儿童脚型规律1全国成年男女及儿童脚型规律2二贴楦1二贴楦2二贴楦3二贴楦4三定位划样1三定位划样2三定位划样3三定位划样4低腰皮鞋基本控制线高腰皮鞋基本控制线靴鞋基本控制线三定位划样5三定位划样6三定位划样7三定位划样8四五六七鞋靴结构设计教材皮鞋设计学高等学校专业教材李运河中国轻工业出版社参考书目1皮鞋款式样板设计周霞萍中国轻工业出版社2皮鞋结构设计中等专业学校教材高士刚中国轻工业出版社教材及参考书目鞋靴结构设计课程要求及评分方法课程要求每旷课1 次总成绩减1 分作业要求采用5 分制计分每周设计1 款鞋靴结合课程内容实操要求采用5 分制计分既满足伏楦要求又保证线条与速度评分方法作业含实操40 期末考试60 鞋靴结构设计鞋靴结构设计Chap7 立体设计法取样内容及要点第一节低腰皮鞋帮样设计基础部分掌握基本方法与原理第二节皮凉鞋帮样设计结构不同处理方法差异较大第三节高腰皮鞋帮样设计样板伏楦是设计的关键取翘定型第四节靴鞋帮样设计重点是取翘靴筒定型及靴筒数据控制一帮样设计基本规律男式低腰皮鞋帮样设计基本规律1常见式样三节头内耳式和外耳式素头内耳式和外耳式横条舌式整体舌式橡筋式绊带式等部件组分较多2鞋脸长度多属深型鞋帮鞋脸较长J1CXCX点～CX点前10㎜3口门类型开放式暗口门外耳式整体舌式橡筋式绊带式等封闭式明口门内耳式横条舌式等4口门长度J1FXF0点～F0点后15㎜口门宽度FXQYQ点下3㎜～Q点上5㎜～Q点后15㎜内男25皮鞋FXQY35～42㎜鞋靴结构设计第一节低腰皮鞋帮样设计一帮样设计基本规律男女二男三节头内耳式皮鞋贴楦设计三横条舌式皮鞋贴楦设计四素头外耳式皮鞋贴楦设计五整体舌式皮鞋贴楦设计1男女镶盖式2女丁带式3男女橡筋式六包子鞋帮样设计七低腰皮鞋里样板设计耳式舌式浅口等鞋靴结构设计男式低腰皮鞋帮样设计基本规律5外踝帮高男25皮鞋B1BX45～49㎜6后帮中缝高度男25皮鞋A1AX60～61㎜7后帮上口轮廓线形状曲和直二种以曲线较多曲线CX与BX之间为半径40㎜圆弧若CX前移5～7㎜圆弧半径增至53㎜AX和BX之间为3㎜外弦曲线直线此时外踝帮高可高一点约48～50㎜8鞋里设计三段式前帮布里后帮皮里一般无后帮中缝中帮鞋耳或鞋舌皮里通常将后帮皮里在踵心部位断开分为后中帮皮里多用代用材料和后包跟皮里多用天然皮革鞋靴结构设计鞋靴结构设计男三节头内耳式男横条舌式女式低腰皮鞋帮样设计基本规律1常见式样浅口式带式包括丁带式和一带式浅口耳式横条舌式整体舌式橡筋式中开缝式或称前开口式等部件组分比男鞋少一些2鞋脸长度鞋脸较短分为浅型和深型二类浅型女浅口皮鞋J1CXJ1FX 深型J1CXCX点前10～15㎜3口门类型口门类型较男式皮鞋多开放式明口门浅口式一带式等开放式暗口门丁带式外耳式整体舌式橡筋式中开缝式等封闭式明口门内耳式横条舌式等鞋靴结构设计女式低腰皮鞋帮样设计基本规律4口门长度浅型J1FXF0点前5～15 ㎜深型J1FXF0点～F0点后3～5㎜口门宽度FXQYQ点下3～5㎜～Q点上2～4㎜5外踝帮高女23皮鞋B1BX42～46㎜6后帮中缝高度女23皮鞋A1AX55～59㎜7后帮上口轮廓线形状多为直线8鞋里设计多为二段式前帮布里常用代用材料后帮皮里一般无后帮中缝也有三段式前帮布里后帮皮里一般无后帮中缝中帮鞋耳或鞋舌皮里同样要在踵心部位断开分为二块鞋靴结构设计鞋靴结构设计女整体舌式女浅口式鞋靴结构设计要点一标划三点一线手工经验二贴楦方法半贴全贴牛皮纸美纹纸三定位划样1控制线及作用低腰高腰靴类2鞋帮部件设计基本规律口门鞋脸全长鞋耳鞋舌前帮盖外踝帮高后帮中缝高度等四揭纸展平制取种子样板五制取标准样板六制取折边样板七制取下料样板鞋靴结构设计何谓三点一线楦底前端点J1楦底后端点A1统口后端点A0背中线后弧线楦底轴线手工标划借助于经验目测确定三点再利用软尺桌面等标划三条线根据款式设计的具体需要标划一些部位点标志点边沿点鞋靴结构设计鞋靴结构设计100脚长90脚长825脚长688脚长635脚长553脚长41脚长225脚长18脚长2014脚长2166脚长100脚长90脚长825脚长688脚长635脚长553脚长41脚长225脚长18脚长2014脚长2166脚长脚趾端点部位脚长拇趾外突点部位小趾端点部位前掌凸度部位第五跖趾部位跗骨部位腰窝部位外踝骨中心部位踵心部位外踝骨高度后跟骨上端点高度大中小童成年男女部位名称鞋靴结构设计4941脚长11017脚长14034脚长09脚长常数 101跖围13031跖围9025跖围12596跖围12065跖围5219脚长12188脚长15402脚长07脚长常数 100跖围131跖围8623跖围13555跖围12595跖围脚腕高度腿肚高度膝下高度跖趾围长跗骨围长兜跟围长脚腕围长腿肚围长膝下围长大中小童成年男女部位名称注成年男女一型时常数取575㎜儿童一型时常数取115㎜每增加一型常数增加7㎜鞋靴结构设计概念也称粘贴设计法是指用纸直接在楦体上粘贴然后定点并勾画出鞋帮款式再将其揭下进行展平制作鞋帮样板的一种设计方法特点①直观性强②经验性强③易于符楦④适应面广⑤计算量少鞋靴结构设计材料①牛皮纸柔软性强的薄型＞80 gm2②美纹纸宽度24mm36mm40mm等③透明纸与牛皮纸要求相当④汽油胶汽油∶胶10∶1 ⑤软尺美工刀拨锥眼冲刷子剪刀绘图工具等刷胶①刷楦纸三刷以上下中顺序②刷楦面三刷顺序与楦纸相同但要微微超出背中线楦底边沿线后弧线鞋靴结构设计贴楦①待楦纸及楦面上的胶指触干时贴楦②牛皮纸可进行搓揉但必须沿楦体长度方向搓揉并柔软均匀③贴牛皮纸下斜线方向手指擀平剪口一个垂直于背中线深度适中④贴美纹纸先沿背中线和楦面长各贴一条再从前往后沿宽度方向贴纸楦体后身可以长度方向贴纸鞋靴结构设计注意事项①拉伸美纹纸减少展平时的延伸量②保持二道美纹纸有足够的重叠部分③贴美纹纸时不需要打剪口④贴楦要尽量擀平避免出现皱折贴楦方法①半贴法外踝②全贴法用牛皮纸贴楦时注意沿背中线测量出剪口的宽度并记在相应的剪口处以便制作样板过程中取翘处理时做参考鞋靴结构设计基本控制线概念脚型规律帮样通用性代表性的点线构成鞋靴帮样的基本框架作用起标尺作用直观效果好前帮控制线F0E1 是楦体展平面和前后鞋帮的分界线F0E1的12处是曲跷中心中点Q是口门位置Qy和口门宽度FxQy的控制原点F0点是口门长度点Fx的变化原点鞋靴结构设计腰帮控制线CXC1CX在23的D0C0处是鞋耳鞋舌绊带等腰帮部件的控制线使人体在下蹲时不至于卡脚弯和脚颈Cx 点是鞋脸长度也称前帮长度的控制原点一般低腰鞋脸长度不会超过Cx点否则会卡脚控制腰帮两翼的高度Cn点的位置鞋靴结构设计外踝帮高控制线B0B1外踝帮高B1Bx不得超过外踝骨下边沿点的高度即B1Bx脚长×2014n常数n取±3㎜2014是外踝骨下边沿点高度的脚型规律后帮中缝高控制线A0A1后跟骨上端点高度为脚长的2166A1Ax脚长×2166nn10～12㎜男25皮鞋A1Ax541510～1264～66㎜女23皮鞋A1Ax4981810～1259～61㎜鞋靴结构设计腰踝控制线CxB1CX在23的D0C0处控制较深鞋帮的后帮上口线如内外耳式橡筋式丁带式等Cx和Bx之间是半径40～45㎜的圆弧控制腰帮部件鞋耳鞋舌等的轮廓形状控制低腰皮鞋的绊带位置和方向后帮上口控制线AxBx控制鞋帮的总长度J1Ay控制后帮上口轮廓线形状鞋靴结构设计鞋靴结构设计鞋靴结构设计鞋靴结构设计口门设计规律浅口式口门较深前帮明口门深前帮暗口门深前帮特殊口门前帮长度设计规律低腰耳式舌式特殊低腰耳式舌式高腰耳式舌式鞋靴结构设计鞋耳设计规律尖耳型直耳型方耳型圆耳型鞋舌设计规律圆舌型方圆舌型方舌型花边舌型鞋靴结构设计前帮盖设计规律须考虑尺寸的变化圆形方形斜形变异形后帮中缝高度设计规律须考虑尺寸的变化男鞋61毫米女鞋5456毫米外踝帮高设计规律须考虑尺寸的变化男鞋49毫米女鞋45毫米。

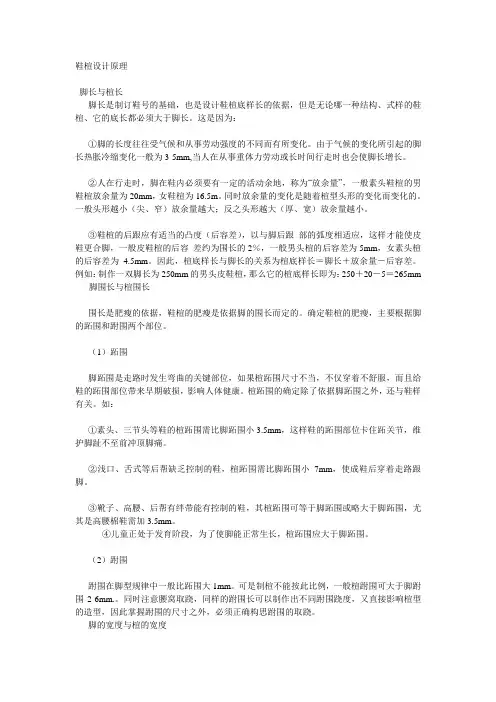

鞋楦设计原理脚长与楦长脚长是制订鞋号的基础，也是设计鞋楦底样长的依据，但是无论哪一种结构、式样的鞋楦、它的底长都必须大于脚长。

这是因为：①脚的长度往往受气候和从事劳动强度的不同而有所变化。

由于气候的变化所引起的脚长热胀冷缩变化一般为3-5mm,当人在从事重体力劳动或长时间行走时也会使脚长增长。

②人在行走时，脚在鞋内必须要有一定的活动余地，称为“放余量”，一般素头鞋楦的男鞋楦放余量为20mm，女鞋楦为16.5m。

同时放余量的变化是随着楦型头形的变化而变化的。

一般头形越小（尖、窄）放余量越大；反之头形越大（厚、宽）放余量越小。

③鞋楦的后跟应有适当的凸度（后容差），以与脚后跟部的弧度相适应，这样才能使皮鞋更合脚，一般皮鞋楦的后容差约为围长的2％，一般男头楦的后容差为5mm，女素头楦的后容差为 4.5mm。

因此，楦底样长与脚长的关系为楦底样长＝脚长＋放余量－后容差。

例如：制作一双脚长为250mm的男头皮鞋楦，那么它的楦底样长即为：250＋20－5＝265mm 脚围长与楦围长围长是肥瘦的依据，鞋楦的肥瘦是依据脚的围长而定的。

确定鞋楦的肥瘦，主要根据脚的跖围和跗围两个部位。

（1）跖围脚跖围是走路时发生弯曲的关键部位，如果楦跖围尺寸不当，不仅穿着不舒服，而且给鞋的跖围部位带来早期破损，影响人体健康。

楦跖围的确定除了依据脚跖围之外，还与鞋样有关。

如：①素头、三节头等鞋的楦跖围需比脚跖围小3.5mm，这样鞋的跖围部位卡住跖关节，维护脚趾不至前冲顶脚痛。

②浅口、舌式等后帮缺乏控制的鞋，楦跖围需比脚跖围小7mm，使成鞋后穿着走路跟脚。

③靴子、高腰、后帮有绊带能有控制的鞋，其楦跖围可等于脚跖围或略大于脚跖围，尤其是高腰棉鞋需加3.5mm。

④儿童正处于发育阶段，为了使脚能正常生长，楦跖围应大于脚跖围。

（2）跗围跗围在脚型规律中一般比跖围大1mm。

可是制楦不能按此比例，一般楦跗围可大于脚跗围2-6mm.。

同时注意腰窝取跷，同样的跗围长可以制作出不同跗围跷度，又直接影响楦型的造型，因此掌握跗围的尺寸之外，必须正确构思跗围的取跷。
