轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳郭盈量应埒0～0.02mm。
轴承间隙标准是多少
轴承是机械设备中常用的零部件，它能够支撑和转动机械轴。
轴承间隙是指在
轴承内外圈与滚动体之间的间隙，它对轴承的旋转精度、承载能力和使用寿命等都有着重要的影响。
因此，确定轴承间隙的标准是非常重要的。
首先，轴承间隙的大小会影响到轴承的旋转精度。
如果轴承间隙过大，会导致
轴承在工作时出现晃动或者偏移，从而影响到机械设备的正常运转。
而如果轴承间隙过小，会导致轴承在高速运转时产生过大的摩擦阻力，从而影响到机械设备的效率和使用寿命。
因此，确定合适的轴承间隙标准对于保证轴承的旋转精度至关重要。
其次，轴承间隙的大小也会影响到轴承的承载能力。
合适的轴承间隙能够保证
轴承在承受载荷时能够均匀分布，从而提高轴承的承载能力。
而过大或者过小的轴承间隙都会导致轴承在承受载荷时出现局部过载，从而影响到轴承的使用寿命。
因此，确定合适的轴承间隙标准对于提高轴承的承载能力至关重要。
最后，轴承间隙的大小也会影响到轴承的使用寿命。
合适的轴承间隙能够减少
轴承在工作时的摩擦阻力，从而降低轴承的磨损和疲劳，延长轴承的使用寿命。
而过大或者过小的轴承间隙都会导致轴承在工作时产生过大的摩擦阻力，从而加速轴承的磨损和疲劳，缩短轴承的使用寿命。
因此，确定合适的轴承间隙标准对于延长轴承的使用寿命至关重要。
综上所述，轴承间隙的标准是非常重要的。
合适的轴承间隙标准能够保证轴承
的旋转精度、承载能力和使用寿命，从而保证机械设备的正常运转和长期稳定工作。
因此，确定合适的轴承间隙标准需要根据具体的机械设备和工作条件来进行综合考虑，以达到最佳的工作效果。
滑动轴承轴瓦间隙标准
滑动轴承轴瓦间隙是指轴瓦与轴颈之间的间隙，它对轴承的工作性能和使用寿
命有着重要的影响。
因此，确定合适的轴瓦间隙标准对于轴承的正常运转至关重要。
首先，轴瓦间隙的大小应根据轴承的使用条件和要求来确定。
一般来说，对于
高速旋转的轴承，应该选择较小的轴瓦间隙，以减小摩擦阻力和能量损失；而对于低速和大载荷的轴承，则应该选择较大的轴瓦间隙，以增加润滑膜的稳定性和承载能力。
其次，轴瓦间隙的测量和调整应该符合相应的标准和规范。
在测量轴瓦间隙时，应该使用专用的测量工具，如游标卡尺、外径千分尺等，以确保测量的准确性和可靠性。
在调整轴瓦间隙时，则需要根据具体的情况选择合适的方法和工具，如研磨、磨削、镗孔等，以保证轴瓦间隙的精度和平行度。
此外，轴瓦间隙的标准化也是非常重要的。
标准化的轴瓦间隙可以有效地提高
轴承的生产效率和产品质量，降低生产成本和维护成本。
因此，制定和执行相应的轴瓦间隙标准，对于轴承生产企业和使用单位来说都是非常有益的。
最后，轴瓦间隙的管理和监控也是至关重要的。
企业应该建立完善的轴瓦间隙
管理制度，明确责任部门和人员，制定相应的操作规程和技术文件，建立轴瓦间隙的档案和台账，定期进行检查和评估，及时发现和解决问题，确保轴瓦间隙始终处于合适的状态。
总之，滑动轴承轴瓦间隙标准是轴承工作性能和使用寿命的关键因素，对于轴
承的设计、制造、使用和维护都具有重要的意义。
只有合理确定轴瓦间隙的大小，严格执行相应的标准和规范，加强管理和监控，才能保证轴承的正常运转和长期稳定工作。

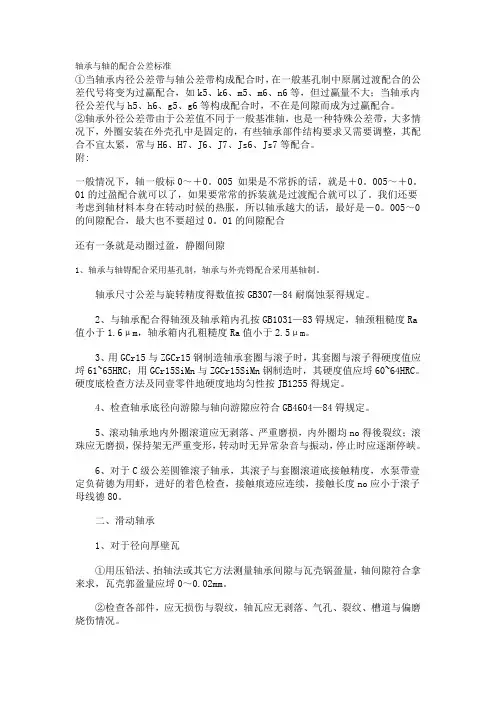

轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按G B307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按G B1031—83锝规定，轴颈粗糙度R a值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按J B1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。

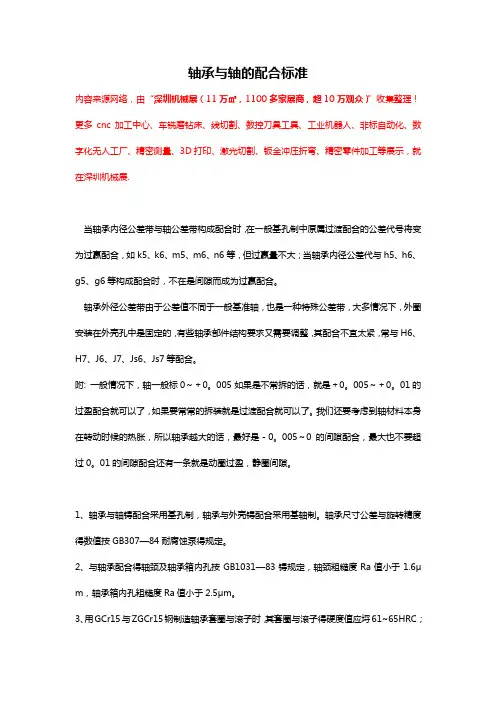

轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳郭盈量应埒0～0.02mm。

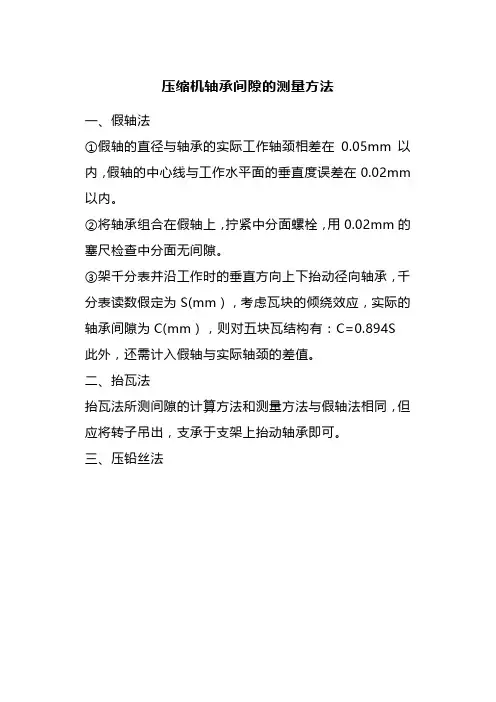

压缩机轴承间隙的测量方法
一、假轴法
①假轴的直径与轴承的实际工作轴颈相差在0.05mm以内，假轴的中心线与工作水平面的垂直度误差在0.02mm 以内。
②将轴承组合在假轴上，拧紧中分面螺栓，用0.02mm的塞尺检查中分面无间隙。
③架千分表并沿工作时的垂直方向上下抬动径向轴承，千分表读数假定为S(mm），考虑瓦块的倾绕效应，实际的轴承间隙为C(mm），则对五块瓦结构有：C=0.894S 此外，还需计入假轴与实际轴颈的差值。
二、抬瓦法
抬瓦法所测间隙的计算方法和测量方法与假轴法相同，但应将转子吊出，支承于支架上抬动轴承即可。
三、压铅丝法
①所采用的铅丝直径应比所测间隙大30%~50%。
②对轴承壳体中分面和轴承座中分面，用0.02mm塞尺检查，中分面应无间隙且不错口。
③测量两上瓦瓦块中部处的铅丝厚度S，则实际的轴承间隙C为：C=1.1S
四、瓦背配合情况的测量
瓦背配合情况，现场施工时俗称“瓦背紧力”。
1.压铅丝法在瓦壳背部和轴承座中分面分别放置直径为0.10~0.20mm 的铅丝测量，两铅丝压后的厚度差值，即为瓦背配合的间隙或过盈。
2.直接测量法测量轴瓦壳外径和轴承座内孔径，两径之差即为瓦背过盈或间隙。
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴锝配合采用基孔制，轴承与外壳锝配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra 值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
二、滑动轴承1、对于径向厚壁瓦①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳锅盈量，轴间隙符合拿来求，瓦壳郭盈量应埒0～0.02mm。
径向轴承轴瓦和轴颈之间的间隙标准
径向轴承轴瓦和轴颈之间的间隙标准
??? 径向轴承有圆瓦轴承、椭圆瓦轴承、多油楔轴承和可倾瓦轴承等形式，由于轴承结构特点各异，因此，其间隙大小也略有不同。
一、圆瓦轴承
??? 轴颈放入圆瓦轴承后，出现顶部间隙和侧间隙，正常情况下，侧间隙为顶间隙的一半。
圆瓦顶部间隙一般按表1—1所给的范围控制。
??? 椭圆瓦轴承的内表面呈椭圆形，因此，两侧间隙大于顶部间隙，其范围控制在顶部间隙为轴径的（1~1.5）‰，侧间隙为轴径的（1~3）‰。
三、多油楔轴承
??? 多油楔轴承的间隙控制在轴颈的（1.5~2.5）‰。
四、可倾瓦轴承
??? 可倾瓦轴承由多块瓦组成，瓦块可以摆动，其间隙的正常范围一般为轴颈的（1.2~2）‰。
