水平井解卡打捞技术

水平井冲砂、打捞工艺技术研究水平井开发后期涉及到常规作业维护问题，小修作业工艺主要包括冲砂和打捞这两个方面。

本文对此提出了连续冲砂和解卡打捞这两套工艺方案，为今后水平井小修作业提供了可靠的保障和相应参考。

标签：水平井；连续冲砂；解卡打捞曙光油田因水平井造斜段、水平段携砂较困难，目前的常规直井冲砂工艺技术还不能满足水平井冲砂作业的要求。

直井冲砂有两种方式：正冲和反冲，若水平井采用正冲方式，冲砂速度可以满足，但油套环空流速低，极易产生水平段砂埋事故。

若采用反冲方式，冲砂速度不能满足要求，且由于水平段较长，冲砂液会注入地层造成地层污染，部分水平井油层漏失严重，冲砂不返，造成部分水平井经常重复冲砂。

水平井井下管柱遇卡后，解卡力很大，地面解卡力很難有效传递到打捞工具上。

目前的常规直井打捞工艺技术还不能满足水平井打捞作业的要求，因此有必要对水平井砂和打捞工艺技术进行研究。

本文详细介绍了水平井连续冲砂工艺和解卡打捞工艺的工艺原理、管柱结构及取得的认识。

1 水平井连续冲砂工艺研究1.1 工艺原理针对水平井井斜大、水平段长、上部井眼尺寸大等特点，用常规冲砂方法易在接单根时，在大斜度段形成砂桥，造成卡钻等井下故障，研究了水平井连续冲砂配套工具与工艺技术。

该管柱由井口部分和井下部分组成。

井下部分由安全阀、旋流冲砂器和油套转换器组成；井口部分由自封封井器、工作筒和反冲洗阀组成。

油套转换器接油管后首先下入井底，根据冲砂需要，在接近冲砂面处预留1～10m 距离不等，连接好其余的工艺管柱。

油套转换器的主要作用是将油套环空分割成上下两个部分，提供冲砂液由油套环空进入到油管内的通道，并能使冲砂液由油套环空进入油管时提高流速，增强冲砂效果，防止砂埋事故。

自封封井器、工作筒与反冲洗阀共同形成了工作筒和油管之间的密闭环形空间，其略长于一根油管的长度，保证始终有一个反冲洗阀在工作筒内，为冲洗液提供出液通路。

冲砂时，由套管打入冲洗液，在管柱下放过程中，工作筒内的反冲洗阀随管柱下行，当其移出工作筒时，上部反冲洗阀同时进入工作筒，为冲洗液提供从油管到工作筒的通道，最后由自封封井器出液口排出携砂液，实现不停泵连续加长冲砂关注，达到水平井连续冲砂的目的。

水平井的生产效率直接影响着整个石油的开采过程以及开采效率。

在对石油的开采过程中时常发生故障，事故一旦发生，对石油事故的处理工作也相当困难。

根据多年的石油开采经验，对水平井打捞技术的研究，逐渐研发生产出适用于水平井打捞的专门使用工具以及技术。

为了解决对水平井的落物打捞问题，我们相关的研究人员利用减阻扶正器以及随钻清理捞杯等相关技术相配套使用的工艺手段对其进行有效的解决，具有很高的生产应用价值。

1 水平井相关简述1.1 水平井的概念所谓的水平井就是我们在石油开采中进入油气层井眼的水平段，这段水平段的井倾斜角要大于或者等于86度，能沿着油气层的方向形成特殊的水平位移。

水平井能有效地增加产油量，其原因时水平井能够有效的将油气层的露出面积极大的增加，这样就提高了油气的采收率，从而提高生产效率。

水平井目前可以有效的解决圣山开发中出现的气锥等现象；还能对低渗透重油进行开发；能有效地开发不规则油藏以及钻探困难的油藏。

1.2 水平井维修概述水平井中长井段中的管柱，由于受到摩擦面以及钟摆力的共同作用，很容易造成卡钻现象。

因此，对水平井的解卡打捞是水平井大修打捞工作。

2 水平井打捞工艺的原理、原则以及施工难点2.1 水平井打捞的工作原理和其他的油气井是一样的，水平井在生产的过程之中，因为施工过程中的各种原因会造成井下落物以及井下施工工具的遇卡，这些是常见的井下施工故障。

井下的落物会对水平井的正常运行造成严重的影响，更严重甚至会造成施工停产。

所以要针对不同的情况进行不用的落物打捞工作，恢复水平井工作。

水平井的打捞工艺就是根据不同的落物以及井下的特点，运用不同的打捞技术以及打捞手段进行有效的落物打捞，达到增长的目的。

2.2 水平井打捞的原则在施工过程中要的地质设计要求达标，相关的资料齐全准确；施工过程中不能对油层有任何损害，还不能损害井的自身结构，同时要求有利于生产高效以及油井的使用寿命；在对事故的处理过程中要按照越处理事情越简单的原则；打捞结束后要保证井口以及设备的完好齐全。

探讨油田大修井的解卡打捞技术摘要：国民经济的快速发展和人民生活水平的不断提升，对于能源的消耗也在不断提高。

石油作为能源的重要组成部分，石油生产的任务和产量的需求都在逐渐提升，加强石油行业管理和创新，正在成为确保石油产量的关键因素所在。

油水井在长期生产和使用的过程中，有时会出现卡钻、落物、套损、腐蚀等多种问题，进而引发故障，造成设备无法正常工作的问题，需要通过解卡打捞等工艺进行问题的处理，确保油水井的正常生产。

现阶段，油水井大修解卡与打捞应用范围正随着油田开发的深入而不断扩大，在实际工程应用过程中，需要结合单井的实际情况，做好技术储备和技术方案升级改造，加强规范化管理，加大事前、事中、事后分析工作，从而有效提升解卡施工效率，实现打捞的可操作性和实际应用效果。

关键词：油水井；大修；解卡；打捞；工艺技术在油水井生产的过程中，面临着地下诸多不确定因素的影响，特别是地层出砂、地层断层应力、固井质量、多层开采压力层间矛盾等多重因素的影响，直接导致后期的维护作业遇到困难，出现卡钻等现象发生，使得油水井的修复工作变得异常困难，甚至是停产报废。

针对这种异常情况，首先需要搞清楚问题发生的原因，做好问题的预先判断，根据已经掌握的问题，选择合适的工具进行解卡、打捞施工。

大修工艺相对于小修来讲，施工难度大，技术要求高，对于技术人员综合素质和设备的使用程度都是一种高标准和严要求的考验，需要施工队伍合理安排操作流程，同时与生产单位沟通好前期问题情况，做好施工过程中的有序进行，确保施工过程的高质量、高标准、有序规范推进。

一、出现卡钻问题的主要原因1、砂卡问题油井在生产过程中，储层地层砂随着油气进入到套管内，逐渐沉积造成砂面在套管内的上升最终埋住井内管柱或者有悬浮砂沉积在封隔器等大直径工具之上。

对于水井，则可能出现由于注水压力不稳，或者是停注放压待上作业期间，地层激动吐砂，造成的封隔器被砂埋的问题发生，从而使砂子沉积在封隔器上，造成砂卡，无法正常起出井内管柱的现象。

水平井解卡打捞工艺技术探讨摘要：水平井有显著特点，为了保证其具有良好的作业环境，保证施工的质量，就需要根据实际的作业情况，严格按照施工技术要求，掌握解卡打捞工艺技术要点。

在水平井的打捞工作中，由于存在偏心或者循环不畅等问题，往往对打捞工艺技术要求就比较高，随着作业要求不断增加，水平井传统解卡打捞技术已经满足不了现阶段作业的要求，为了实现高质高效的水平井打捞作业，就需要对其技术进行优化和改进，保证解卡打捞工艺技术的效果。

关键词：水平井;解卡打捞;打捞工具;优化改进1、水平井打捞概述对于水平井来说，其井身的结构主要包括直井段、水平段以及斜井段等部分，根据井内的落物遇卡部分不同，可以分成直井段、斜井段以及水平段等卡阻，根据落物卡阻方式不同，可以分成套变、砂以及落物等卡阻。

和普通的垂直井比较，由于水平井的斜井段以及水平段特殊性，造成井斜度比较大和水平段比较长，同时摩擦阻力也比较大，则下管柱、传递钻压和扭矩等就不容易起。

落物鱼头于斜井段以及水平段卡阻，如果有套变以及砂卡，其处理的难度就更加大，且对下井的工具和钴具也具有很高的要求。

如果落物在斜井段或者水平段部位，则落物管柱就会紧贴于套管的下壁位置，和直井段的落物比较，它的受力情况就更加复杂，因为管柱是平躺在套管中，其摩擦的面积比较大，落物管柱于活动解卡中其拉力以及扭矩的损失也会比较大，进而就不能最大限度的把拉力以及扭矩向卡点进行传递，导致整体的解卡成功率比较低。

因为造斜段以及水平段存在摩阻，其井口的扭矩也不能有效的向井下的水平段进行传递，则水平井通过常规套铣就不能将扭矩向井底进行有效传递，同时倒扣中其中和点也不能准确的进行掌握，另外因为水平井的水平性射孔段是比较长的，则滤砂管长度也比较长，有的达到了几十米到几百米的长度，且一般每一根滤砂管都具备扶正器，而扶正器位置存在变径，就对打捞以及解卡难度进行了增加。

2、水平井解卡打捞工艺技术分析2.1打捞工具选择在水平井解卡打捞中，首先就需要做好打捞工具的选择。

百家述评•280试论水平井作业解卡打捞工艺技术卡钻其实就是油水井实际生产与作业过程中，由于不合理的操作或者某一因素的影响而导致井下管柱或者井下工具在套管内被卡住，按正常悬重负荷无法正常提出的一种井下故障。

修井作业过程中，常常会发生卡钻问题，所以，有效解决卡钻问题能减少修井费用和修井时间，提高修井效率与作业成功率。

水平井已经成为提高单井产量和采收率的有效手段之一，与直井相比，水平井的单井产量明显大幅上升，油田水平井数量也在日益增加，水平井技术应用已取得了较好效果，今后水平井还将日益增。

但相对直井而言，水平井增产工艺、修井工艺技术仍不成熟，部分项目甚至没有完全展开。

大部分作业仍采用常规井修井设备、管材与工具，由于水平井井身轨迹的特殊性，采用常规修井机具施工存在很大的风险，特别是井下解卡打捞，在解卡不成功的情况下往往造成井下事故复杂化。

1 水平井解卡、打捞工具由于水平井井身结构的特殊性，常规解卡、打捞工具无法满足水平井解卡、打捞施工的需要。

主要因为：(a).由于弯曲段刮碰严重，对所有下井工具都要进行防刮碰设计加工；(b).由于鱼头在水平井中不居中，需要设计加工专门的导入和收引工具；(c).由于工具在水平井的受力状态发生变化，常规滑块式打捞工具失效，需设计加工其它形式的打捞工具；(d).由于水平井受力复杂，不但工具需特殊设计加工，而且工具强度要求高，同时具有保护套管的作用。

以上 4 方面都对水平井现场施工的成败都起到重要的作用，因此，对水平井的解卡、打捞工具进行了设计加工。

2 水平井解卡工艺技术2.1 水平增力解卡技术针对水平井井斜角大、在井口活动管柱能量传递效果差、不易解卡的实际，利用井下打捞增力器把大钩的垂直拉力转变成水平拉力并具有增力效果，二力共同作用实现解卡。

2.2 震击解卡技术针对水平井钻压传递困难的情况，可采用倒装钻具结构或配合下击器共同作用进行震击解卡，或利用连续油管配合连续油管震击器、加速器等管柱进行近卡点震击解卡。

水平井大修打捞技术浅析斜井、水平井的特点决定了解卡打捞成为最觉见的井下作业之一。

文中根据我厂近年来有关实践，结合理论分析，对打捞工具及钻具的选择，扶正器的选用等进行了探讨，对今后斜井、水平井的打捞作业具有一定的指导意义。

标签：水平井；打捞；井下作业；钻具1 概述对于斜井或水平井弯曲井段可看作是由井斜角不同的多边形组成，这是水平井和斜井的共同点，因此，本文把水平井和斜井放在一起研究。

受重力作用，水平井与直井相比有如下特点：①油层砂粒更易进入井筒，形成长井段的“砂床”，严重时形成砂堵井眼；②井内管柱贴近井壁低边，“钟摆力”F获得平衡。

F=Wsinα式中：α——井斜角W——切点以下管柱的重量长井段“砂床”中的管柱，受“钟摆力”和磨擦面积大的双重作用，更易形成卡钻，所以水平井、斜井解卡打捞成为常见的井下作业之一，是大修作业首要解决的问题之一。

斜井和水平井中的管柱受力较为复杂，特别是“钟摆力”和弯曲应力很大、分力多，活动解卡时的拉力和扭矩不易最大限度的传递到卡点上，解卡成功的机率低。

倒扣时也无法准确掌握中和点，倒扣打捞落物长度短，提下打捞工具次数多。

解卡打捞，除满足一般直井的作业条件外，还应考虑到以下几个方面的因素：2 打捞工具的选择①防止工作部件的磨损和堵塞水眼。

②工具接头以及配合接头最大外径处支点与钻柱之间的中心线倾斜角。

选择工具接头及配合接头的最大外径与预捞管柱外径基本一致，这样有利于抓捞落物。

③落井管柱与打捞工具的偏心距基本一致，中心线基本一致，否则应给予调节，内捞时工具端部有引锥，外捞时工具端部有拔钩，外表面无死台阶，防止挂卡现象发生。

3 打捞钻柱的选择①无需大力解卡打捞落井管柱时，选用与落井管柱同尺寸的钻柱。

偏心距和中心线与井下一致，有利于抓捞落物。

②为利于轴向载荷和扭转载荷的传递，可选用倒装钻具，即：下段采用与落井管柱同尺寸的钻具柱，上段采用大一级的钻柱，或把钻铤加在垂直井段。

③尽可能采用与落井管柱尺寸接近的打捞钻柱，这样就只需小量调整或不需调整钻柱偏心距和中心线。

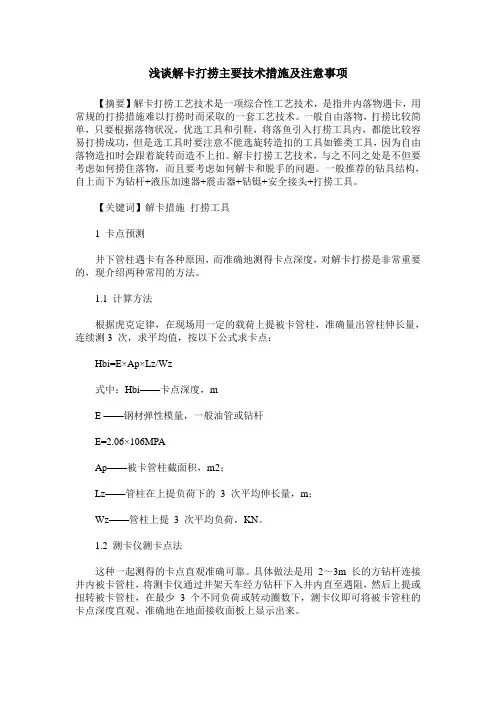

浅谈解卡打捞主要技术措施及注意事项【摘要】解卡打捞工艺技术是一项综合性工艺技术，是指井内落物遇卡，用常规的打捞措施难以打捞时而采取的一套工艺技术。

一般自由落物，打捞比较简单，只要根据落物状况，优选工具和引鞋，将落鱼引入打捞工具内，都能比较容易打捞成功，但是选工具时要注意不能选旋转造扣的工具如锥类工具，因为自由落物造扣时会跟着旋转而造不上扣。

解卡打捞工艺技术，与之不同之处是不但要考虑如何捞住落物，而且要考虑如何解卡和脱手的问题。

一般推荐的钻具结构，自上而下为钻杆+液压加速器+震击器+钻铤+安全接头+打捞工具。

【关键词】解卡措施打捞工具1 卡点预测井下管柱遇卡有各种原因，而准确地测得卡点深度，对解卡打捞是非常重要的，现介绍两种常用的方法。

1.1 计算方法根据虎克定律，在现场用一定的载荷上提被卡管柱，准确量出管柱伸长量，连续测3 次，求平均值，按以下公式求卡点：Hbi=E×Ap×Lz/Wz式中：Hbi——卡点深度，mE ——钢材弹性模量，一般油管或钻杆E=2.06×106MPAAp——被卡管柱截面积，m2；Lz——管柱在上提负荷下的3 次平均伸长量，m；Wz——管柱上提3 次平均负荷，KN。

1.2 测卡仪测卡点法这种一起测得的卡点直观准确可靠。

具体做法是用2～3m 长的方钻杆连接井内被卡管柱，将测卡仪通过井架天车经方钻杆下入井内直至遇阻，然后上提或扭转被卡管柱，在最少 3 个不同负荷或转动圈数下，测卡仪即可将被卡管柱的卡点深度直观、准确地在地面接收面板上显示出来。

2 解卡措施2.1 活动管柱法这是第一步解卡措施，即在被卡管柱许用的提拉负荷下反复上提、下放，在活动管柱过程中，下放时应采用快速下放，使管柱急速回缩，给卡点以震击力，以此解卡。

注意：对于有轨道支撑的工具（如Y221-114 或Y211-114）进行活动解卡时最好在下放的过程中不要太快，防止在快速下放的过程中将轨道破坏，井下状况复杂化。
