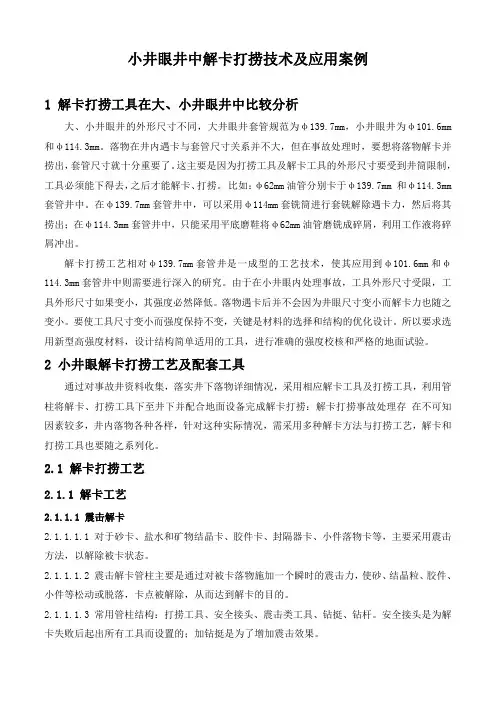

小井眼井中解卡打捞技术及应用案例1解卡打捞工具在大、小井眼井中比较分析大、小井眼井的外形尺寸不同，大井眼井套管规范为φ139.7mm，小井眼井为φ101.6mm 和φ114.3mm。
落物在井内遇卡与套管尺寸关系并不大，但在事故处理时，要想将落物解卡并捞出，套管尺寸就十分重要了。
这主要是因为打捞工具及解卡工具的外形尺寸要受到井筒限制，工具必须能下得去，之后才能解卡、打捞。
比如：φ62mm油管分别卡于φ139.7mm和φ114.3mm 套管井中。
在φ139.7mm套管井中，可以采用φ114mm套铣筒进行套铣解除遇卡力，然后将其捞出；在φ114.3mm套管井中，只能采用平底磨鞋将φ62mm油管磨铣成碎屑，利用工作液将碎屑冲出。
解卡打捞工艺相对φ139.7mm套管井是一成型的工艺技术，使其应用到φ101.6mm和φ114.3mm套管井中则需要进行深入的研究。
由于在小井眼内处理事故，工具外形尺寸受限，工具外形尺寸如果变小，其强度必然降低。
落物遇卡后并不会因为井眼尺寸变小而解卡力也随之变小。
要使工具尺寸变小而强度保持不变，关键是材料的选择和结构的优化设计。
所以要求选用新型高强度材料，设计结构简单适用的工具，进行准确的强度校核和严格的地面试验。
2小井眼解卡打捞工艺及配套工具通过对事故井资料收集，落实井下落物详细情况，采用相应解卡工具及打捞工具，利用管柱将解卡、打捞工具下至井下并配合地面设备完成解卡打捞：解卡打捞事故处理存在不可知因素较多，井内落物各种各样，针对这种实际情况，需采用多种解卡方法与打捞工艺，解卡和打捞工具也要随之系列化。
2.1解卡打捞工艺2.1.1解卡工艺2.1.1.1震击解卡2.1.1.1.1对于砂卡、盐水和矿物结晶卡、胶件卡、封隔器卡、小件落物卡等，主要采用震击方法，以解除被卡状态。
2.1.1.1.2震击解卡管柱主要是通过对被卡落物施加一个瞬时的震击力，使砂、结晶粒、胶件、小件等松动或脱落，卡点被解除，从而达到解卡的目的。
第九章打捞与解卡第九章打捞与解卡在油水井生产过程中，由于各种原因常引起井下落物和井下工具遇卡等井下事故。
影响着油井的正常生产，严重时可造成油井停产，迅速有效地处理井下事故，是保障油田正常生产的一项重要措施。
原则：v 打捞过程中要确保油、水层不受二次污染与破坏；v 不损坏井身结构；处理事故过程中不能越处理越复杂。
处理井下事故的基本原则和基本要求要求：v 查清井况；v 正确选用工具；v 可行的打捞措施；v 严格执行操作规程。
(Fishing & Unfreezing)管柱：下入井中的油管或钻杆及工具的总称。
落鱼：凡是掉入井内的部分管类、杆类等落物。
鱼顶：又称鱼头，指落鱼的顶部。
鱼长：指落鱼的长度。
印痕：铅模从井内打出的痕迹。
卡点：管柱或落鱼被卡位置的上限深度。
测卡：确定卡点深度的工艺过程。
解卡：解除各种管柱或落鱼卡阻的施工过程。
悬重：指工艺管柱下入井内后，反映在拉力表或指重表上的重力。
钻压：修井施工中钻磨铣、打印、打捞、切割等措施时，工艺管柱下放加给钻头、印模、打捞工具、割刀等工具的载荷。
套管技术规范：指套管本身的完好程度，如径向尺寸变化、腐蚀孔洞、固井质量、落物情况等。
（1）打捞作业的种类1)管类落物打捞，如油管、钻杆、封隔器、工具等。
2)杆类落物打捞，如(断脱的)抽油杆、测试仪器、抽汲加重杆等。
3)绳类落物打捞，如录井钢丝、电缆等。
4)小件落物打捞，如铅锤、刮蜡片、压力计、取样器和凡尔球、牙轮等。
5)特殊落物打捞，如电泵、仪器、防砂管柱等。
（1）打捞作业的种类凡掉入井内的管类、封隔器和绳类等，没有卡钻遇阻等复杂情况，一般作业队的设备及技术力量能够解除的故障，不需要采用转盘倒扣、套铣、磨铣等工艺的作业。
在采油、注水、修井过程中掉入井内的铅锤、刮蜡片、压力计、钢丝和钢丝绳等，或在修井过程中没有按操作规程，造成修井工具、管类、绳类掉入井中，或管柱被卡断落在井内，用简单提拉、震击解卡可以解除的，均属于简单打捞。
仪器、电缆解卡打捞工艺技术本文介绍了在测井时，常常发生入井电缆、钢丝、仪器遇卡事故。
为了应对各种不可预知的仪器、钢丝、电缆落井事故，减少打捞作业时间，降低落井仪器、钢丝、电缆损伤程度，进行打捞工艺技术的研究和打捞工具的研制和方案设计。
能参考此文成功解卡，使仪器、钢丝、电缆完整起出，避免了重大生产损失，为此类事故的处理取得成功积累了经验。
提供了一条有效经验途径。
标签：打捞工艺;仪器;钢丝;电缆粘卡与解卡;技术应用前言为了应对各种不可预知的仪器、钢丝、电缆落井事故，减少打捞作业时间，降低落井仪器、钢丝、电缆损伤程度，进行解卡打捞工艺技术的研究和打捞工具的研制和方案设计对测井作业具有重要意义。
本文叙述打捞仪器、钢丝、电缆使用工具方案，对打捞中应掌握的技巧与注意事项等方面进行探讨分析，提醒打捞作业人员严防落物再次发生，减少作业费用的损失。
油田测试、井作业常见落物有仪器、电缆、录井钢丝等落物。
一、打捞钢丝、电缆工艺技术：钢丝、电缆头在井下的位置不易准确确定，如打捞工具下不到位就会出现捞空，影响打捞速度;如工具下过电缆头太多，又可能造成缠卡或其它事故及复杂情况。
有标准的捞电缆工具，多数是技术人员根据经验设计，影响了打捞效果。
捞电缆时，为了让电缆缠绕在工具上，需要转动工具，而转动工具的圈数速度也是凭现场技术人员的经验，没有标准参考，如转动太多和下入太深，可能缠绕成钢丝、电缆疙瘩，造成起困难或卡事故。
为了解决上述问题，根据钢丝、电缆的特性。
计算出了落井钢丝、电缆位置的计算公式：、打捞工具每次下深的计算公式，工具结构尺寸和打捞方法，形成了一整套较成熟的钢丝、电缆打捞技术。
必须掌握断落钢丝、电缆在井中的状态，才能判断出较准确的钢丝、电缆位置，为制定合理的打捞方案提供可靠依据。
现场经验表明，断落钢丝、电缆在井中的状态通常有以下几种：全部弯曲。
钢丝、电缆呈螺旋和正弦组合状，基本呈正弦曲线状。
该情况一般发生在被卡，钢丝、电缆被拉断时，沿井壁直线状。
浅谈解卡打捞主要技术措施及注意事项【摘要】解卡打捞工艺技术是一项综合性工艺技术，是指井内落物遇卡，用常规的打捞措施难以打捞时而采取的一套工艺技术。
一般自由落物，打捞比较简单，只要根据落物状况，优选工具和引鞋，将落鱼引入打捞工具内，都能比较容易打捞成功，但是选工具时要注意不能选旋转造扣的工具如锥类工具，因为自由落物造扣时会跟着旋转而造不上扣。
解卡打捞工艺技术，与之不同之处是不但要考虑如何捞住落物，而且要考虑如何解卡和脱手的问题。
一般推荐的钻具结构，自上而下为钻杆+液压加速器+震击器+钻铤+安全接头+打捞工具。
【关键词】解卡措施打捞工具1 卡点预测井下管柱遇卡有各种原因，而准确地测得卡点深度，对解卡打捞是非常重要的，现介绍两种常用的方法。
1.1 计算方法根据虎克定律，在现场用一定的载荷上提被卡管柱，准确量出管柱伸长量，连续测3 次，求平均值，按以下公式求卡点：Hbi=E×Ap×Lz/Wz式中：Hbi——卡点深度，mE ——钢材弹性模量，一般油管或钻杆E=2.06×106MPAAp——被卡管柱截面积，m2；Lz——管柱在上提负荷下的3 次平均伸长量，m；Wz——管柱上提3 次平均负荷，KN。
1.2 测卡仪测卡点法这种一起测得的卡点直观准确可靠。
具体做法是用2～3m 长的方钻杆连接井内被卡管柱，将测卡仪通过井架天车经方钻杆下入井内直至遇阻，然后上提或扭转被卡管柱，在最少 3 个不同负荷或转动圈数下，测卡仪即可将被卡管柱的卡点深度直观、准确地在地面接收面板上显示出来。
2 解卡措施2.1 活动管柱法这是第一步解卡措施，即在被卡管柱许用的提拉负荷下反复上提、下放，在活动管柱过程中，下放时应采用快速下放，使管柱急速回缩，给卡点以震击力，以此解卡。
注意：对于有轨道支撑的工具（如Y221-114 或Y211-114）进行活动解卡时最好在下放的过程中不要太快，防止在快速下放的过程中将轨道破坏，井下状况复杂化。
解卡打捞操作规范
一、目的和范围
本规范规定了油、气、水井打捞、解卡等作业的工作程序及要求；
本规范适用于油、气、水井各类工具打捞、解卡作业；
二、引用文件
SY/T5827 解卡打捞工艺做法
SYT 5587.12 常规修井作业规程第12部分：打捞落物
SYT 5114 打捞公锥及母锥
SY/T 5069 钻修井用打捞矛
SY/T 5068 钻修井用打捞筒
《吐哈油田井下作业井控管理工作实施细则》
《吐哈油田井下作业现场应急处置措施》
《井下技术作业公司反“三违”管理办法》
三、职责
要求现场作业人员6人及以上。
(一)带班负责人1人：负责进行作业的技术交底和安全交底；负责施工前各岗位准备情况的确认；负责施工指挥，对作业活动过程进行风险控制，包括对变更及应急处置风险的控制。
(二)司钻1人：负责检查、启动、操作修井机及液压小绞车。
(三)副司钻1人：负责撬装泵操作。
(四)其它岗位人员3人：负责工具、用具的准备，井口辅助作业，井架前绷绳的观察。
四、风险提示
井喷、物体打击、机械伤害、火灾。
五、施工准备
(一)带班负责人：再次确认各岗位准备情况和井筒状态，要求油、气井作业（探井试油）井口无溢流，方可进行打捞作业。
(二)司钻：检查、启动修井机及各系统运转正常；对设备关键部位及相关设施的检查,包括：绷绳、地锚绳、井架、千斤支腿、指重表、扭矩表、死绳固定器、活绳头、大绳、刹车系统等。
(三)副司钻：检查、启动撬装泵，循环管线、闸门开关情况。
(四)井架工：检查井架绷绳；打捞数据计算。
(五)井口工：准备井口工具；吊卡固定（油管作业）、水龙带保险绳固定，方补心固定。
(六)场地工：准备并挂好吊方钻杆绳套。
六、施工程序
(一)打捞程序
1.捞矛、捞筒打捞
现场指挥：带班负责人，要求各岗位人员在现场指挥发出明确指令后再进行操作，严禁无指令私自转入下步作业。
(1)下打捞管柱：由各岗位配合按《起下油管操作规范》、《起下钻杆（钻铤）操作规范》起下打捞管柱组下打捞管柱至鱼顶以上。
(2)连接方钻杆：在现场指挥的指挥下，场地工挂好绳套及小钩后撤离至距锚道10m外，司钻操作液压绞车平稳吊起水龙头至钻台，井架工、井口工站在水龙头两侧配合将水龙头挂进滑车大钩，取吊装绳套，连接水龙带并打好保险绳，固定吊环；油管作业：提前在方入根上连接旋塞阀，固定吊卡及吊卡锁销，打开大钩旋转锁销。
(3)冲洗鱼头：司钻下放管柱至鱼顶2m，副司钻开泵冲洗鱼顶，井架工记录管柱悬重。
(4)打捞：带班负责人指挥司钻缓慢旋转下放管柱至悬重下降，司钻停转盘、停泵，上提管柱若悬重增加即打捞成功，否则重复操作；油管作业时，井口工用液压钳慢挡正旋转管柱，司钻旋转下放管柱至悬重下降，井口工停液压钳，待扭矩释放后，退出液压钳，司钻上提管柱，若悬重增加即打捞成功，否则重复操作。
2.公锥、母锥打捞
现场指挥：带班负责人，要求各岗位人员在现场指挥发出明确指令后再进行操作，严禁无指令私自转入下步作业。
(1)下打捞管柱：由各岗位配合按《起下钻杆（钻铤）操作规范》起下打捞管柱组下打捞管柱至鱼顶以上。
(2)连接方钻杆：在现场指挥的指挥下，场地工挂好绳套及小钩后撤离至距锚道10m外，司钻操作液压绞车平稳吊起水龙头至钻台，井架工、井口工站在水龙头两侧配合将水龙头挂进滑车大钩，取吊装绳套，连接水龙带并打好保险绳，固定吊环。
(3)冲洗鱼头：司钻下放管柱至鱼顶2m，副司钻开泵冲洗鱼顶，井架工记录管柱悬重。
(4)打捞：边冲边下放探准鱼头加压小于20KN（如泵压升高，悬重下降证明公锥已入鱼腔），停泵加压30-50KN，以10-20r/min转速造扣5-18圈,或扭矩增加至100Nm后试提观察指重表，若未捞获，重复操作；若捞获，则上提管柱3-5m，猛放管柱1.0m验证造扣可靠程度。
(二)解卡程序
1.活动解卡
(1)人员站位：带班负责人站在司钻后侧传递解卡指挥人员指令；副司钻在撬装泵处待命；井口工在
钻台梯子下待命；井架工、场地工站在井架前绷绳侧后方，观察地锚绳、绷绳。
(2)上提管柱：司钻听从现场指挥人员指令上提管柱；上提管柱时，作业队只能提到管柱及井架额定提升负荷的80%，分公司只能提到管柱及井架额定提升负荷的90%，不能超限拔钻，且同时满足以下要求：司钻拔钻吨位不能超过原悬重10T,队站长拔钻吨位不能超过原悬重15T，分公司监理拔钻吨位不能超过原悬重30T，分公司经理拔钻吨位不能超过原悬重40T。
(3)下放管柱：司钻听从现场指挥人员指令下放管柱加压；活动管柱至悬重恢复正常。
2.震击解卡
(1)人员站位：带班负责人站在司钻后侧传递解卡指挥人员指令；副司钻在撬装泵处待命；井口工在钻台梯子下待命；井架工、场地工站在井架前绷绳侧后方，观察地锚绳、绷绳。
(2)震击：司钻上提、下放管柱至负荷增加达到震击器工作吨位（震击吨位根据震击器类型、设定吨位决定），反复震击，使卡点松动而解卡。
上提吨位不得超过工具、管柱及井架额定提升负荷。
3.循环解卡
(1)人员站位：带班负责人站在司钻后侧传递解卡指挥人员指令；副司钻在撬装泵处待命；井口工在钻台辅助井口作业；井架工循环出口观察返液情况；场地工站在井架前绷绳侧后方，观察地锚绳、绷绳。
(2)循环：带班负责人发出开泵指令，副司钻启动撬装泵正循环，启动排量300L/min，若憋泵，可反复放压、打压，同时结合活动解卡法上下活动管柱，泵压稳定后上提排量至500L/min循环洗井，当活动管柱无遇卡后，循环洗井一周后，停泵。
4.悬吊解卡
(1)人员站位：带班负责人站在司钻后侧传递解卡指挥人员指令；副司钻在撬装泵处待命；井口工在钻台梯子侧面待命；井架工循环出口观察返液情况；场地工站在井架前绷绳侧后方，观察地锚绳、绷绳。
(2)循环或憋压：带班负责人发出开泵指令，副司钻启动撬装泵，启动排量300L/min，副司钻观察泵压，若憋泵，则打压至15-20MPa，憋压。
(3)悬吊解卡：带班负责人发出开泵指令，司钻在工具、管柱及井架允许抗拉强度范围内上提管柱,在管柱拉伸的情况下悬吊一段时间，使拉力传至下部钻柱解卡。
(三)资料录取：
1.下井工具(或附件)名称、规范、草图、长度，钻杆类别、规范、根数、长度，鱼头深度、悬重下降值、方入，钻压，扭矩，旋转（造扣）圈数，上提吨位，打捞结果，起出工具描述.共取17项。
2.如循环增加录取资料：循环液名称、比重（密度），排量，泵压，循环出口描述，共计5项。
3.如解卡增加录取资料：活动解卡，活动吨位、解卡过程描述；震击解卡，震击吨位、次数，震击过程描述；悬吊解卡，悬吊吨位、时间，悬吊过程描述等资料。
七、应急处置
八、违章后果
违反本操作规范可能发生井喷、物体打击、机械伤害、火灾等事故，并可能由此带来财产损失、人员伤亡等严重后果。
对违章行为的处理按《井下技术作业公司反“三违”管理办法》执行。
附加说明：
本规范由吐哈井下技术作业公司制定
本规范主要起草人：严辉
本规范审核人：
本规范审批人：。
