鲁东大学交通学院实验报告专业：机械设计制造及其自动化课程: CAD/CAM技术课程号: 班级: 姓名：学号: 2010 / 2011 学年第一学期一、实验报告的管理规范（一）对学生的基本要求1．实验项目：要求与实验指导书中相一致。
2．实验类型：一般需说明实验项目是验证型实验还是设计型实验，是创新型实验还是综合型实验。
3．实验目的及要求：目的要明确，要抓住重点，符合实验指导书中的要求。
4．实验过程（实验步骤、绘图、记录、数据、分析、结果）：写明具体上述实验方案的具体实施，包括实验过程中的记录、数据、分析及实验得出的结论。
5．按照实验课程教学计划的要求，每个实验项目提交一份实验报告。
6．按照规定的时间和要求，完成实验报告并交实验指导教师批改。
7．对于设计型、综合型、创新型、自拟题实验项目实行开放实验。
学生可以通过“开放实验教学的网络预约系统”对实验的时间、空间、实验项目、实验指导教师等进行选择和预约，然后进入实验室进行实验。
（二）对实验教师的要求1．实验报告批改要有签名，打分，对于设计型、综合型、创新型实验项目要有评语。
2．对学生完成的实验报告数量和质量要作书面记录，每个实验项目的实验报告成绩登记在实验报告成绩登记表中，并按一定比例，作为平时成绩的一部分计入课程总评成绩内。
3．对迟交实验报告的学生要酌情扣分，对缺交和抄袭实验报告的学生应及时批评教育，并对该次实验报告的分数以零分处理。
4．实验指导教师每学期负责对学生实验报告按课程收齐。
5．成绩：优秀、良好、中等、及格、不及格五级制。
（三）对管理部门的要求1．课程结束后，由专业教研室负责督促收齐各门课程的实验报告。
2．实验室负责保管所有的实验报告。
3．教务办公室负责组织人员对实验报告进行不定期抽查。
二、实验报告的形式要求（一）实验报告内容一般包括以下几个内容：1．实验课程名称2．实验项目名称3．实验目的和要求4．实验内容和原理5．主要仪器设备6．操作方法与实验步骤7．实验数据记录和处理8．实验结果与分析9．讨论、心得不同类型的实验课对实验报告内容可有不同要求，各个学科的实验报告可以根据自己的学科特点做适当的调整。
CAD/CAM概论实验指导书班级姓名实验一 、 二维图形复合变换编程对图形处理是CAD 的核心技术，也是《CAD/CAM 概论》课程的重要内容。
在各种CAD 系统中，只要经过简单的操作就可以实现各种图形处理功能，但学生一般不理解这些功能实现的原理和数学方法。
本实验主要是让学生通过课堂所学习到的图形变换数学方法，用自己编制的程序实现图形变化功能。
一、实验目的：1．掌握CAD 图形处理的原理和方法。
2．理解CAD 对图形进行复合变换的过程。
二、实验要求在二维模式下，将三角形绕任意点旋转θ角。
三角形三点的坐标、旋转点坐标和旋转角度可由用户任意输入。
原图形和变换后的图形必须同时显示在显示器上。
三、实验设备 1．计算机系统2．安装Turbo C 或其他C 语言集成开发工具 四、实验原理 1、变换原理基本旋转矩阵是相对坐标原点的，为了满足这一要求，必须先将旋转点和需要处理的图形向原点平移，使旋转点与原点重合，然后对图形进行旋转变换。
旋转变换后，再将旋转点和旋转后的图形平移到旋转点。
基本变换矩阵如下：1 0 00 1 0 l m 1平移T=cos θ sin θ 0 -sin θ cos θ 0 0 0 1旋转T=根据上述图形变换原理，对二维图形绕任意点（旋转点）旋转的复合变换矩阵M 为2、编程基本要领1）、将显卡设置为图形模式函数为 #include(graphics.h) #include(conio.h) main( ){ int driver,mode;driver=VGA; mode=VGAMED; initgraph(&driver,& mode,””); }2) 画直线函数为 line(x 1,y 1, x 2,y 2) 3) 4*4界矩阵相乘函数float py[4][4],xz[4][4];m[4][4] float xc(a,b) float a[4][4],b[4][4]; { int i , j,k;for(i=0;i<=3;i++) for (j=0;j<=3;j++)1 0 0 0 1 0-x -y 1 M= cos θ sin θ 0-sin θ cos θ 0 0 0 11 0 0 0 1 0 x y 1for(k=0;k<=3;k++)m[i][j]= m[i][j]+ a[i][k]* b[k][j];}五、实验步骤1、在C语言集成开发工具的编辑器中输入源程序2、利用编译器编译源程序3、连接生成执行文件4、执行程序实验二、三次B样条曲线生成自由曲线与曲面CAD系统占有重要的地位，由于其数学原理比较复杂，一般学生理解较为困难。
机械CAD/CAM技术实验指导书编写：侯荣国山东理工大学机械学院2010. 9.30实验一MasterCAM铣削自动加工一实验目的：1.熟悉MasterCAM的基本操作和设置；2.掌握MasterCAM的建模基本操作；3.掌握MasterCAM刀具路径设置和生成方法。
二实验设备微型铣床（包括微机）三实验步骤加工对象：图1-1图1-2图1-1a为零件的立体图，图1-1b为此零件的标注尺寸，图1-2为加工过程仿真后的效果图。
操作步骤：步骤一基本设置层(Level)：1颜色(Color)：绿色(10)Z向深度控制：0线型(Style)：实线(Solid)线宽(Witdth)：2绘图面(Cplane)：俯视图（T）视图面(Gview)：俯视图（T）步骤二建立工件设计坐标系，绘制一矩形按功能键F9，在屏幕中间出现一个十字线，即为工件设计坐标系。
绘制矩形方法如下：选择主菜单(Main Menu)-绘图(Create)-矩形(Rectangle)-两点(2 points) 输入左上方端点：-40，50 回车右下方端点：0，-50 回车图 1-3 图 1-4步骤三 绘制圆选择 主菜单(Main Menu)-绘图(Create)-圆弧(Arc)-圆心、半径(Circ pt+rad) 输入半径：50 回车圆心：-80，0 回车按Esc 键结束绘制圆。
结果如图1-4所示。
步骤四 打断圆与直线选择 主菜单(Main Menu)-修整(Modify)-打断(Break)-两段(2 pieces)用鼠标拾取图1-4中的圆C1，并拾取断点位置于圆上P1位置，则圆被打断为两段，断点分别为P1和P2，如图1-4所示；拾取图1-4中的直线L1，并拾取断点位置于直线中点P3位置；打断后的图素与原图素只有拾取图素时才能分辨出，拾取选中的部分，颜色会发生变化。
步骤五 修剪选择 主菜单(Main Menu)-修整(Modify)-修剪(Trim)-两图素(2 entities)用鼠标分别拾取图1-4所示的直线L1上位置P4和圆C1上位置P5，得到图1-5； 用鼠标分别拾取图1-5所示的直线上位置P1和圆上位置P2，得到图1-6。
前言机械CAD/CAM技术这门课程是一门理论与实践结合非常紧密的课程, 经过系统的实验环节, 能够帮助学生较好地理解相关理论知识, 同时提高实际动手能力, 为将来的工程实践打好基础。
基于上述考虑, 并根据我校实际情况, 本门课程安排了分属于CAD; CAE; CAM三个不同领域的7个实验。
可达到比较全面的实验效果。
实验一将下表进行程序化处理一、编程思路: 设整型变量i为皮带型号: i＝0表示O型, I=1为A型, I=2为B型, 以此类推。
用4个一维数组a[7]、 h[7]、 a0[7]、 y0[7]分别存储V带的顶宽, 断面高、节宽和节高。
二、检索V带参数的C++语言参考程序:// sy1.cpp : 定义控制台应用程序的入口点。
#include "stdafx.h"#include <stdlib.h>#include <stdio.h>int main(int argc,char **argv){int i;float a[7]={10.0,13.0,17.0,22.0,32.0,38.0,50.0};float h[7]={6.0,8.0,10.5,13.5,19.0,23.5,30.0};float a0[7]={8.5,11.0,14.0,19.0,27.0,32.0,42.0};float y0[7]={2.1,2.3,4.1,4.8,6.9,8.3,11.0};while(1){scanf("%d",&i);if(i>=0 &&i <=6){printf("您需要查找的V带的顶宽为%f,断面高为%f,节宽为%f,节高为%f",a[i],h[i],a0[i],y0[i]);break;}else printf("您输入的V带型号不对, 请重新输入! ");}system("pause");}三、实验步骤: 如下图所示A、用Microsoft Visual Studio 作为实验环境1234输入代码并执行B、用VC++6.0作为实验环境13 4四、实验报告要求1、简述实验步骤( 要求手写) 。

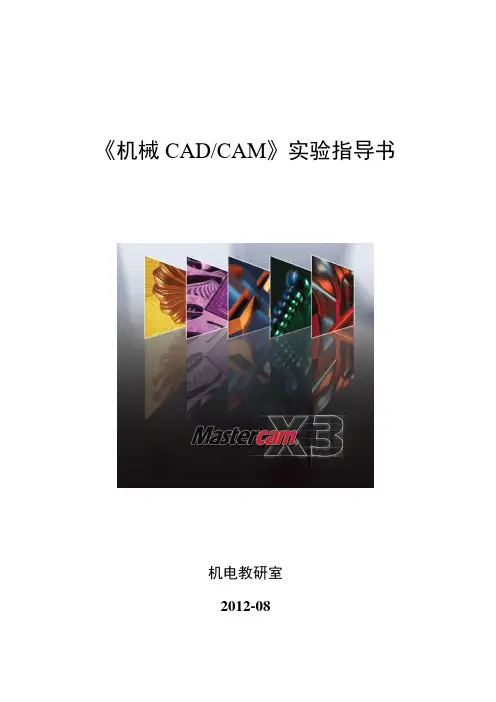

《机械CAD/CAM》实验指导书机电教研室2012-08《机械CAD/CAM》实验指导书使用说明《机械CAD/CAM》实验指导书适用于机械设计制造及其自动化本科专业和机械设计及制造专科等专业，共有验证型实验0个、综合型实验6个、设计型实验0个。
其中：机械设计制造及其自动化专业实验10 学时，实验/理论学时比为10:26 ，包括＿MasterCAM二维线框建模实验和MasterCAM曲面建模实验等6 个实验项目；机械设计及制造专业实验10 学时，实验/理论学时比为10:26 ，包括MasterCAM二维线框建模实验和MasterCAM曲面建模实验等 6 个实验项目。
本实验现有主要实验设备台（套），每轮实验安排学生人，每组人，每轮实验需要安排实验指导教师1 人。
本实验通过在计算中心上机完成。
实验指导书执笔人：孙磊实验指导书审核人：实验一：MasterCAM二维线框建模实验实验学时：2实验类型：（验证型、综合型、设计型）实验要求：（必修、选修）一、实验目的熟悉MasterCAM工作环境，通过运用MasterCAM基本绘图工具、基本图形编辑、图形转换和图形标注绘制二维图形来掌握线框建模的建模方法。
二、实验仪器与设备1、图形工作站（计算机）；2、MasterCAM软件。
三、实验原理及主要知识点MasterCAM二维绘图主要包括二个方面的内容：构建一般图形功能、构建特殊图形功能。
其中构建一般图形功能，主要有画点、画直线、画圆弧、倒圆角和倒角、画样条曲线、画矩形、画多边形、画椭圆。
构建特殊图形功能，主要有绘制盘旋线、绘制螺旋线、绘制文字、尺寸标注、画边界盒、2D轮廓、画楼梯图形、画门状图形。
四、实验步骤绘制花键零件截面图形：图1-1 二维线框建模图五、实验结果与分析利用分析图素属性对结果进行分析六、实验思考题及实验报告要求1、思考题（1）目前线框建模应用在那些领域？（2）线框建模的优点和缺点？2、实验报告要求（1）实验名称（2）实验目的（3）实验内容（4）实验设备（5）实验原理（6）图形绘制的主要步骤、建模完成的图形（可截图或打印成*.PDF或*.tif）（7）思考题实验二：MasterCAM曲面建模实验实验学时：2实验类型：（验证型、综合型、设计型）实验要求：（必修、选修）一、实验目的通过运用MasterCAM曲面绘图工具、曲面图形编辑、图形转换绘制曲面图形来掌握曲面建模的建模方法。

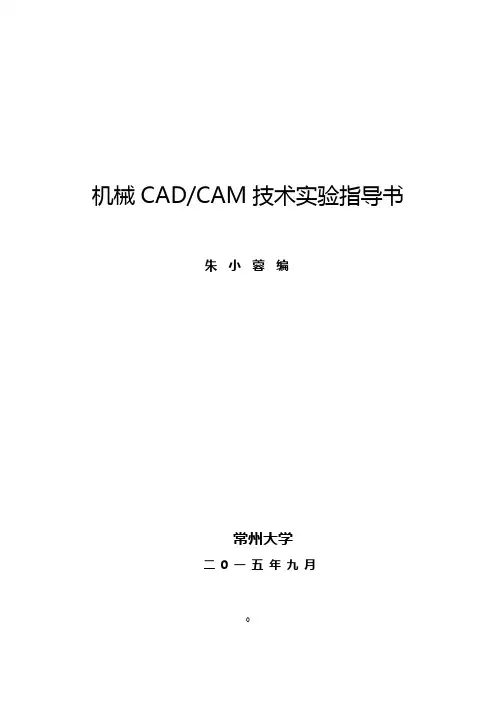

机械CAD/CAM技术实验指导书朱小蓉编常州大学二0 一五年九月目录机械CAD/CAM技术实验指导书 0机械CAD/CAM技术实验指导书 (1)一．课程的性质与目的 (1)二．实验教学的基本要求 (1)三．主要参考书目 (1)第一部分工程设计数据处理上机实验 (2)实验一数表的文件化处理 (2)一．实验目的 (2)二．基本知识 (2)三．实验内容 (8)四．撰写实验报告 (8)实验二最小二乘法的应用 (10)一．实验目的 (10)二．基本知识 (10)三．实验内容（选做一题） (11)四．撰写实验报告 (11)实验三插值法应用 (12)一．实验目的 (12)二．基本知识 (12)三．实验内容 (14)四．撰写实验报告 (14)实验四数据库及数据传送上机实验 (15)一．实验目的及要求 (15)二．实验的步骤 (15)三．实验内容 (15)四、撰写实验报告 (15)实验五图形变换 (16)一．实验目的 (16)二．基本知识 (16)三．实验内容（选做一题） (16)四、撰写实验报告 (16)第二部分基于Pro/E的CAD/CAM应用实验 (18)实验一零件的实体造型 (18)一、实验目的 (18)二、实验设备 (18)三、实验内容 (18)四、实验步骤 (18)五、实验要求 (20)实验二平面零件数控加工刀具路径的编制 (21)一、实验目的 (21)二、实验设备 (21)三、实验内容 (21)四、实验步骤 (21)实验三空间曲面数控加工刀具路径的编制 (27)一、实验目的 (27)二、实验设备 (27)三、实验内容 (27)四、实验步骤 (27)五、实验要求 (27)实验四零件的数控加工 (29)一、实验目的 (29)二、实验要求 (29)三、实验仪表及设备 (29)四、实验内容及步骤 (29)五、实验报告要求 (29)1机械CAD/CAM技术实验指导书一．课程的性质与目的CAD/CAM技术是随信息技术的发展而形成的一门新技术，是提高产品设计质量、缩短产品开发周期、降低产品生产成本的强有力手段，也是未来工程技术人员必须掌握的基本工具。
机械CADCAM实验报告实验名称：机械CADCAM实验实验目的：通过学习CADCAM系统，掌握计算机辅助设计和制造的基本操作，能够完成机械零件的绘制和加工。
实验原理：CADCAM系统是计算机辅助设计和制造的集成系统，主要包括CAD （计算机辅助设计）和CAM（计算机辅助制造）两部分。
CAD是通过计算机绘制出一幅图的过程，而CAM则是将绘制好的图形通过计算机让机床进行加工的过程。
CADCAM系统使得机械制造的效率和精度都比传统的手工制造方式有了很大的提高。
实验内容：1. 绘制基本图形：直线、圆、矩形等。
打开CADCAM系统，选择新建图纸，在画布上绘制直线、圆和矩形等基本图形，学习如何控制线宽、线型、颜色等绘图属性。
2. 绘制立体图形：正方体、球体等。
通过将基本图形进行组合和加工，绘制出立体图形，学习如何使用复合命令、拉伸命令、旋转命令等。
3. 编辑零件：修剪、延伸、旋转等。
对绘制好的零件进行编辑，学习如何使用修剪命令、延伸命令、旋转命令等对零件进行变形和修正。
4. 设计工程图：视图、尺寸、注释等。
通过对零件进行投影和标注，制作出工程图，学习如何使用视图组合、尺寸标注和注释等功能。
5. CAM加工：生成刀路、设定加工参数等。
将工程图导入CAM软件中，生成刀路并设定加工参数，最终完成零件的加工。
实验步骤：1. 打开CADCAM软件，选择新建图纸，设置图纸大小和画布大小。
2. 绘制基本图形，如直线、圆、矩形等，学习如何控制线宽、线型、颜色等绘图属性。
3. 通过将基本图形组合和加工，绘制出立体图形，学习如何使用复合命令、拉伸命令、旋转命令等。
4. 对绘制好的零件进行编辑，学习如何使用修剪命令、延伸命令、旋转命令等对零件进行变形和修正。
5. 制作工程图，学习如何使用视图组合、尺寸标注和注释等功能。
6. 将工程图导入CAM软件中，生成刀路并设定加工参数，最终完成零件的加工。
实验结果：通过本次实验，我掌握了CADCAM系统的基本操作，学会了绘制基本图形和立体图形、编辑零件、制作工程图和CAM加工等技能。
国家开放大学机械CAD、CAM课程实验【实验目的】1. 掌握机械CAD/CAM软件的基本操作方法。
2. 熟练掌握机械CAD/CAM软件的基本绘图、建模和加工工具。
3. 初步了解数控机床程序语言。
4. 掌握数控机床的基本操作方法。
【实验内容】实验一机械CAD基本操作实验1. 熟悉AUTOCAD软件界面和常用绘图工具；2. 熟悉AUTOCAD常用绘图命令；3. 练习使用AUTOCAD绘制各种基本图形及图形组合。
实验二机械CAD建模实验1. 熟悉SolidWorks软件的基本操作方法；2. 掌握SolidWorks的三维建模方法，包括实体建模和曲面建模；3. 掌握SolidWorks模型在不同视角下的观察方法；4. 练习使用SolidWorks完成简单的零件建模。
实验三机械CAM基本操作实验1. 熟悉MasterCAM软件的操作界面和基本命令；2. 掌握MasterCAM的基本绘图、编辑和加工命令；3. 学习如何对零件进行加工路径规划；4. 练习使用MasterCAM对简单零件进行NC程序生成和仿真加工。
实验四数控机床编程实验1. 学习数控机床编程语言的基本知识；2. 熟悉G代码和M代码的使用方法；3. 练习根据加工路径规划生成数控机床程序；4. 学习数控机床的基本操作方法，包括程序输入、机床调试和加工操作。
【实验设备与器材】1. 装有Windows操作系统、AUTOCAD、SolidWorks、MasterCAM等机械CAD/CAM软件的计算机；2. 装有数控机床控制系统的数控机床。
【实验报告要求】1. 实验报告必须按照国家开放大学的规定格式撰写。
2. 实验报告需详细记录实验过程、数据、结果及分析，报告内容需真实、准确、完整。
3. 实验报告需按时提交。
