江苏开放大学形成性考核作业学号姓名课程代码110046课程名称机械CAD/CAM 评阅教师第 1 次任务共 4 次任务江苏开放大学第1章机械CAD/CAM概述※1. 什么是CAD，什么是CAE，什么是CAPP，什么是CAM，什么是CAD/CAM集成？答：CAD（Computer Aided Design 缩写）：是指设计人员以计算机为工具，运用自身的知识和经验，对产品或工程进行包括方案构思、总体设计、工程分析、图形编辑和技术文档整理等设计活动的总称，是一门多学科综合应用的技术。
CAE(Computer Aided Engineering)是指工程设计中的分析计算、分析仿真和结构优化。
用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。
CAPP（Computer Aided Process Planning 缩写）是指工艺人员根据产品设计结果进行产品的加工方法设计和制造过程设计。
将企业产品设计数据转换为产品制造数据的技术，通过这种计算机技术辅助工艺设计人员完成从毛坯到成品的设计。
CAPP系统的应用将为企业数据信息的集成打下坚实的基础。
CAM（Computer Aided Manufacturing缩写）是指计算机在制造领域有关应用的统称。
有广义和狭义之分。
广义CAM，一般是指利用计算机辅助完成从生产准备工作到产品制造过程中的直接和间接的各种活动。
包括工艺准备、生产作业计划、物流过程的运行控制、生产控制、质量控制等主要方面。
狭义CAM，通常指数控程序的编制。
包括刀具路线的规划、刀位文件的生成、刀具轨迹仿真以及后置处理和NC代码生成等。
CAD/CAM集成制造就是用CAD软件设计出零件模型，然后直接用CAM进行编程输出代码程序到机床中加工成为成品。
CAD/CAM 集成系统借助于工程数据库技术、网络通信技术、以及标准格式的产品数据接口技术，把分散于机型各异的各个CAD/CAM 模块高效、快捷地集成起来，实现软、硬件资源共享，保证整个系统内的信息流动畅通无阻。
2014年9月考试机械CAD/CAM A 卷考试批次：201402批次课程：机械CAD/CAM一、单项选择题（共24题、总分24分、得分23分）1. CAD系统中，图形变换矩阵可改变图形的（） (本题分数：1 分，本题得分：1分。
)A、颜色B、线型C、尺寸D、线宽2. CAD/CAM作业中，为了定义图形方便通常采用不同的坐标系，在以下坐标系中，其定义域为连续且无界的是（） (本题分数：1 分，本题得分：1分。
)A、世界坐标系B、显示器坐标系C、规格化设备坐标系D、绘图仪坐标系3. JLBM-1系统是（）开发的一种零件分类编码系统。
(本题分数：1 分，本题得分：1分。
)A、德国B、日本C、中国D、俄国4. 成组技术产生于20世纪（） (本题分数：1 分，本题得分：1分。
)A、40年代B、50年代C、60年代D、70年代5. 函数数表的数据是（）。
(本题分数：1 分，本题得分：1分。
)A、连续的B、无关联的C、离散的D、独立的6. 指出下面哪一种CAPP系统是采用零件相似性原理及成组技术原理的（） (本题分数：1 分，本题得分：1分。
)A、创成式B、派生式C、综合式D、人工智能与专家系统7. 基本图形资源软件是一种 ( ) (本题分数：1 分，本题得分：1分。
)A、系统软件B、支撑软件C、绘图软件D、专用应用软件8. （）使用专用机床比较合适。
(本题分数：1 分，本题得分：1分。
)A、复杂型面加工B、大批量加工C、齿轮齿形加工D、小批量加工9. 在数控加工程序中，表示准备功能指令的是（）。
(本题分数：1 分，本题得分：1分。
)A、M代码B、G代码C、F代码D、T代码10. Opitz编码系统采用（）数字表示。
(本题分数：1 分，本题得分：1分。
)A、5位B、4位C、9位D、8位11. 实体造型的集合运算主要包括：并、交、（） (本题分数：1 分，本题得分：1分。
)A、差B、非C、与非或D、或12. 机械产品设计中，表格数据之间存在着一定的函数关系式时，运用在CAD程序中的合理方法是（） (本题分数：1 分，本题得分：1分。
国家开放大学《机械CADCAM》形考任务1-3参考答案形成性作业1一、选择题（每小题4分，共25个）1.下述CAD/CAM过程的概念中，属于CAD范畴的是（）。
A.几何造型B.CIMSC.FMSD.CAPP2.CAD/CAM系统基本功能不包括下面哪个功能（）？A.检验评价功能B.图形显示功能C.信息处理功能D.人机交互功能3.计算机辅助制造是指（）。
A.计算机在机械制造方面的应用B.计算机在多品种、小批量生产方面的应用C.计算机在产品制造方面有关应用的统称D.计算机在机械产品设计方面的应用4.在CAD/CAM系统中，（）是联接CAD、CAM的纽带。
A.CAEB.CAPPC.CAQD.CAG5.CAD技术起源于一种人机对话系统，该系统为（）技术的发展奠定了基础。
A.交互式图形生成B.数控机床C.工程数据库D.专家系统6.CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。
A.输入的是设计要求，输出的是工艺流程。
B.输入的是设计要求，输出的是图纸。
C.输入的是设计要求，输出的是设计方案。
D.输入的是设计要求，输出的是制造加工信息。
7.计算机辅助制造应具有的主要特性是（）。
A.准确性、耐久性等B.适应性、灵活性、高效率等C.系统性、继承性等D.知识性、趣味性等8.CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。
A.输入的是设计要求，输出的是制造加工信息。
B.输入的是设计要求，输出的是工艺流程。
C.输入的是设计要求，输出的是设计方案。
D.输入的是设计要求，输出的是图纸。
9.CAD/CAM系统中软件分为几大类，他们是（）。
A.系统软件、支撑软件、功能软件B.系统软件、应用软件、绘图软件C.系统软件、支撑软件、应用软件D.系统软件、功能软件、应用软件10.数控编程软件属于（）软件。
机械CAD/CAM-形考作业1
线性表的设计顺序存储结构适合存储数据的是
A:设计结果数据
B:数据元素长度不同的数据
C:中间结果数据
D:工程手册中的数表
参考选项：D
视区决定了窗口中的图形要在屏幕上显示的（）和大小。
A:色彩
B:亮度
C:尺寸
D:位置
参考选项：D
数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。
A:尺寸
B:结构
C:色彩
D:数量
参考选项：B
视区决定了窗口中的图形要在屏幕上显示的（）和大小。
A:色彩
B:亮度
C:尺寸
D:位置
参考选项：D
通常我们将数据的存储结构称为数据的（）。
A:物理结构
B:逻辑结构
C:逻辑关系
D:存储关系
参考选项：A
下列不属于制定零件族相拟标准方法的是（）。
A:特征码方法
B:聚类分析法
C:码域法
D:特在住码域法
参考选项：B
成组技术的基本原理是对不同的零件进行识别和分组。
A:对
B:错
参考选项：B
数控系统主要是用点位控制和轮廓控制
A:对
B:错
参考选项：A
工艺规程设计的主要任务是为被加工零件选择合理的加工方法、加工顺序、工夹量具、以及切削用量的计算等，使能按设计要求生产出合格的成品零件。
A:对
B:错
参考选项：A
创成式CAPP系统的设计，一般包括工作阶段和硬件编程阶段。
A:对
B:错
参考选项：B。

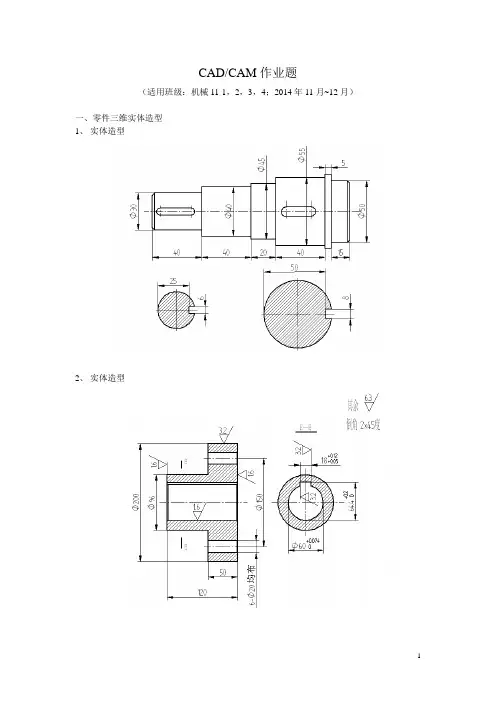

①②③一、选择正确答案（每题1分，共10分）1．广义的CAD包括设计和（）两个方面。
A 制造B 造型C 仿真 C 分析2．CAD/CAM集成是指（）和物理设备两方面的集成。
A 技术B 信息C 网络D 机床3．CAD/CAM系统中，输入输出的非数值信息可能是（）、文本、字符等。
A 阿拉伯数字B 个人的姓名C 图形数据D 数据库中的英文数据4．计算机图形处理一般指（）图形的处理。
A 矢量B 标量C 点阵D 象素5．齐次坐标是用（）向量来表示一个N维向量的坐标表示法。
A N-1维B N维C N+1维D N+2维6．视区决定了窗口中的图形要在屏幕上显示的（）和大小。
A 色彩B 亮度C 尺寸D 位置7．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。
A 尺寸B 结构C 色彩D 数量8．零件信息包括零件的（）和工艺信息两部分内容。
A 拓扑信息B 形状信息C 尺寸信息D 几何信息9．测试是测量、检测、（）等的总称。
A 检验B 实测C 试验D 数据处理10．点位控制是指点到点的控制，只要求控制准确的（）位置。
A 机床工作台B 加工工件C 加工尺寸D 加工坐标点二、判断对错（正确用√，错误用×，答对1题得2分，共10分）1．狭义的CAD包括有限元分析。
（）2．拓扑信息是指拓扑元素的数量及其相互间的连接关系。
（）3．通常把参数法描述的图形叫参数图形，也叫矢量图形。
（）4．CAXA制造工程师属于应用软件。
（）5．虚拟制造技术是通过对制造知识进行系统化组织与分析，对部分制造过程建模，在计算机上进行设计评估和制造活动仿真。
（）三、简答题（每题5分，共15分）1．CAD/CAM的基本功能是什么？（不必解释各功能具体含义）2．数字化模型的主要作用是什么？①② ③3．绘出派生式CAPP 系统的工作流程图？四、简单分析计算题（每题5分，共15分）1．针对下图，将图形沿X 负方向移动5，Y 正方向移动10，求出移动后的各点坐标并绘出移动后的图形。
1、单项CAD CAPR CAM技术各具有哪些功能？为什么要进行CAD/CAM技术的集成？集成的CAD/CAM系统会带来哪些优越性？CAD系统具有几何建模、工程分析、模拟仿真、工程绘图等主要功能；CAPP系统的功能包括毛坯设计、加工方法选择、工序设计、工艺路线制定和工时定额计算等；广义CAM,是指利用计算机辅助完成从毛坯到产品制造过程中的直接和间接的各种活动；狭义CAM,是指数控程序的编制；这些各自独立的系统相互割裂，不能实现系统之间信息的自动传递和转换，大量的信息资源得不到充分地利用和共享。
只有当CAD系统一次性输入的信息能为后续的生产制造环节（如CAD/CAPP/CAM等）直接应用才能取得最大的经济效益。
集成化的CAD/CAM系统借助于工程数据库技术、网络通信技术以及标准格式的产品数据交换接口技术，把分散于机型各异的各个CA» CAP防日CAM各功能模块高效快捷地集成起来，实现软、硬件资源的共享，保证整个系统内的信息流畅通无阻。
2、分析应用CAD/CAM系统进行产品开发设计的作业过程及其特征。
作业过程----（1）创意与构思；（2）计算机辅助设计与分析；（3）快速原型制造；（4）计算机辅助工艺规划；（5）计算机辅助编程；（6）虚拟制造。
特征------ （1）产品开发设计数字化；（2）设计环境的网络化；（3）设计过程的并行化；（4）新型开发工具和手段的应用。
4、叙述CAD/CAM系统软件组成结构中的系统软件、支撑软件以及应用软件各自的功能作用以及相互间的联系与区别。
①系统软件主要用于计算机的运行、管理、维护和控制，以及对各类计算机语言程序的编译和执行②支撑软件分为单一功能型支撑软件和综合集成支撑软件③应用软件是在系统软件和支撑软件基础上，针对某一具体应用开发的软件，如机床设计、夹具设计、汽车车身设计等CAD或CAE软件系统。
6、试分析CAD/CAMft术的发展趋势。
答：CAD/CA敝术经历五十多年的发展历程，现已成为一种应用广泛的高新技术，并产生了巨大的生产力，有力地推动着制造业的技术进步和产业发展。
1 机械CAD/CAM 应用大作业

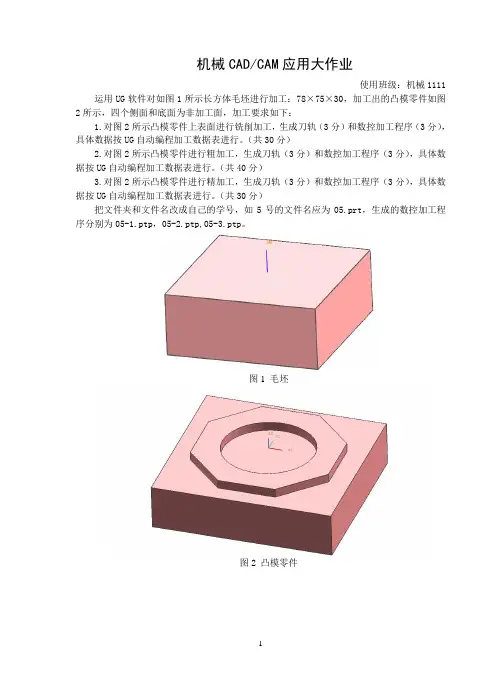

使用班级：机械1111
运用UG 软件对如图1所示长方体毛坯进行加工：78×75×30，加工出的凸模零件如图2所示，四个侧面和底面为非加工面，加工要求如下：
1.对图2所示凸模零件上表面进行铣削加工，生成刀轨（3分）和数控加工程序（3分），具体数据按UG 自动编程加工数据表进行。
（共30分）
2.对图2所示凸模零件进行粗加工，生成刀轨（3分）和数控加工程序（3分），具体数据按UG 自动编程加工数据表进行。
（共40分）
3.对图2所示凸模零件进行精加工，生成刀轨（3分）和数控加工程序（3分），具体数据按UG 自动编程加工数据表进行。
（共30分）
把文件夹和文件名改成自己的学号，如5号的文件名应为05.prt ，生成的数控加工程序分别为05-1.ptp ，05-2.ptp,05-3.ptp 。
图1 毛坯
图2 凸模零件。
2013年9月份考试机械CAD/CAM第一次作业一、单项选择题（本大题共50分，共 25 小题，每小题 2 分）1. DNC的特点之一是（）A. 设计与制造相结合B. 设计与管理相结合C. 管理与控制相结合D. 设计与控制相结合2. 以下不是实体建模中数据结构是（）A. CSGB. 八叉树C. B—repD. 二维表3. 数据库不仅能为多个用户服务，而且能同时被多个用户使用，这种共享是（）。
A. 并发的B. 自动化的C. 智能化的D. 较大冗余度的4. 函数数表的数据是（）。
A. 连续的 B. 无关联的 C. 离散的 D. 独立的5. 指出下面哪一种CAPP系统是采用零件相似性原理及成组技术原理的（）A. 创成式B. 派生式C. 综合式D. 人工智能与专家系统6. 已知变换矩阵为则图形将（） A. 在X方向放大L 倍，在Y方向放大M倍 B. 在X方向放大M倍，在Y方向放大L倍 C. 在X方向平移L，在Y方向平移M D. 在X方向平移M，在Y方向平移L7. 在DNC中零件加工程序（）A. 可自动生成B. 需人工输入C. 通过光电读带机读入D. 存储在计算机中，需要时可立即使用8. 在CAPP系统方案中，利用工艺决策逻辑和优化方法从无到有生成工艺的系统，被称为（）CAPP系统。
A. 样件法B. 变异式C. 创成式D. 综合式9. 狭义CAM通常是指（）。
A. 工艺过程设计 B. 生产作业计划 C. NC程序编制 D. 工装设计10. 变异式CAPP系统又称为（）。
A. 综合式B. 样件法C. 半生成式D. 生成式11. CAPP是指( )。
A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助工程D. 计算机辅助工艺过程设计12. 成组技术的核心问题是利用（） A. 相似性信息 B. 工艺质量稳定 C. 编制工艺速度快 D. 标准化和规格化13. 对零件进行标识和描述的编码采用（）A. 数字+字母B. 数字+数字C. 字母+字母D. 中文+外文14. 机械产品设计中，表格数据之间存在着一定的函数关系式时，运用在CAD程序中的合理方法是（）A. 运用数组的方法B. 人机交互输入的方法C. 建立数据文件的方法D. 将函数关系式直接编入程序中的方法15. 传统的手工编制工艺过程的特点之一（） A. 所编制的工艺过程一致性差，质量不稳定 B. 不依附于人的技能和经验 C. 编制周期短 D. 劳动不繁琐也没有重复16. 以下叙述中正确的是（）。
2014年9月份考试机械CAD/CAM第一次作业
一、单项选择题（本大题共40分，共 20 小题，每小题 2 分）
1. 以下不是实体建模中数据结构是（）
A. CSG
B. 八叉树
C. B—rep
D. 二维表
2. 成组技术产生于20世纪（） A. 40年代 B. 50年代 C. 60年代 D. 70年代
3. 函数数表的数据是（）。
A. 连续的 B. 无关联的 C. 离散的 D. 独立的
4. 指出下面哪一种CAPP系统是采用零件相似性原理及成组技术原理的（）
A. 创成式
B. 派生式
C. 综合式
D. 人工智能与专家系统
5. 已知变换矩阵为则图形将（） A. 在X方向放大L 倍，在Y方向放大M倍 B. 在X方向放大M倍，在Y方向放大L倍 C. 在X方向平移L，在Y方向平移M D. 在X方向平移M，在Y方向平移L
6. 在DNC中零件加工程序（）
A. 可自动生成
B. 需人工输入
C. 通过光电读带机读入
D. 存储在计算机中，需要时可立即使用
7. CAM系统采用分级结构的原因是（）
A. 工厂或车间工艺问题复杂，必须分层次、分级来处理
B. 与设计工作的联系，必须采用分级结构
C. 采用了大型机器
D. 工程分析内容复杂
8. 基本图形资源软件是一种 ( )
A. 系统软件
B. 支撑软件
C. 绘图软件
D. 专用应用软件
9. 样件法（变异法）CAPP系统的特点之一是（）
A. 自动地生成零件的工艺过程
B. 通过对相应的零件族的典型工艺，产生相应零件的工艺过程
C. 系统适用范围广，通用性强
D. 系统庞大，不易在微机上实现
10. （）使用专用机床比较合适。
A. 复杂型面加工
B. 大批量加工
C. 齿轮齿形加工
D. 小批量加工
11. CIMS的输入是（）。
A. 产品需要和概念
B. 产品设计图纸信息
C. 综合生产计划
D. 生产进度计划
12. Opitz编码系统采用（）数字表示。
A. 5位 B. 4位 C. 9位 D. 8位
13. 实体造型的集合运算主要包括：并、交、（）
A. 差
B. 非
C. 与非或
D. 或
14. 机械产品设计中，表格数据之间存在着一定的函数关系式时，运用在CAD 程序中的合理方法是（）
A. 运用数组的方法
B. 人机交互输入的方法
C. 建立数据文件的方法
D. 将函数关系式直接编入程序中的方法
15.
在二维图形的坐标变换中，若图上一点由初始坐标(x,y)变换成坐标(x'，
y')，其中x'=ax+cy,y'=bx+dy；当b=c=0，a=d＞1时，则该变换实现（）
A. 相对原点缩小
B. 相对原点放大
C. 不变化
D. 绕原点旋转
16. CAD系统中若所选微机内存容量过小，将影响（）。
A. 磁盘的容量
B. 软件系统的运行速度
C. 显示屏幕的尺寸
D. 显示屏幕的分辨率
17. 传统的手工编制工艺过程的特点之一（） A. 所编制的工艺过程一致性差，质量不稳定 B. 不依附于人的技能和经验 C. 编制周期短 D. 劳动不繁琐也没有重复
18. 所谓数控编程一般是指( )程序的编制。
A. 零件
B. 数控系统
C. 检测系统
D. 刀具
19.
网状数据结构模型应满足的条件之一是（）。
A. 有且仅有一个结点无双亲片
B. 至少一个结点有多于一个的双亲
C. 没有一个结点无双亲
D. 仅有一个结点有多于一个的双亲
20. 现阶段使用CAD系统时，一般需要设计人员（）。
A. 进行数值计算 B. 构思方案 C. 完成复杂运算 D. 绘制复杂图形
二、多项选择题（本大题共40分，共 10 小题，每小题 4 分）
1. CAD/CAM技术的发展趋势是（）。
A. 集成化 B. 网络化 C. 智能化 D.
全球化 E. 标准化
2. CAD/CAM系统主要包括的硬件设备有（）
A. 计算机主机
B. 外存储器
C. 输入设备
D. 输出设备
E. 电源
3. 几何形体的拓扑元素包括（）。
A. 顶点 B. 边 C. 表面 D. 线 E. 质量
4. 预计近期内在机械产品的设计方面，将（）
A. 全部实现CIMS
B. 会有更多的CAD系统和CAM系统联接起来
C. 采用新的方法
D. 采用进一步发展的CAD硬件采用进一步发展的CAD软件
E. 实现并行工程
5. 数据库管理系统（DBMS）一般应具备的功能是（）。
A. 数据库定义
B. 数据库建立与维护
C. 数据库管理
D. 通讯功能
E. 应用程序的开发
6. 常见的软件开发模型有（）
A. 顺序模型
B. 原型模型
C. 螺旋模型
D. 瀑布模型
E. 层次模型
7. 一般数控机床应具有的功能有（）。
A. 可以与上级计算机交换信息
B. 能自动编制零件加工程序
C. 能进行刨削加工
D. 可靠性高
E. 有些具有监控功能
8. 专家系统CAPP中应该包括（）
A. 成组代码
B. 推理机
C. 工艺知识规则
D. 工艺数据库
E. 仿真系统
9. 数控语言自动编程需要经过（）。
A. 源程序编制 B. CAM程序编制 C.
自动程序编制 D. CAD程序编制 E. 目标程序编制
10. 下列属于先进制造技术的有（）
A. 敏捷制造
B. 并行工程
C. 虚拟企业
D. 计算机集成制造系统
E. 智能制造系统
三、判断题（本大题共20分，共 10 小题，每小题 2 分）
1. 一般CAM指计算机在制造领域有关应用的统称，有广义CAM和狭义CAM之分。
( )
2. CAD/CAM技术以及其应用水平已经成为衡量一个国家工业生产技术水平现代化程度的唯一标志。
( )
3. 工艺设计是制造型企业技术部门的主要工作之一，其设计效率的高低以及设计质量的优劣，对生产组织、产品质量、产品成本等有极大的影响。
( )
4. CAD指工程技术人员以计算机为辅助工具来完成产品设计过程中的各项工作，并达到提高产品设计质量、缩短产品开发周期、降低产品成本的目的( )
5. 单行或单列的矩阵表示一个向量。
( )
6. 未来CAD/CAM技术将为新产品设计提供一个综合性的环境支持系统，它能全面支持异地的、数字化的、采用不同设计哲理与方法的设计工作。
( )
7. 我国还没有自主版权的CAD/CAM软件。
( )
8. SolidWorks中绘制多边形可以画边数为4到50的多边形( )
9. 20世纪70年代，产生了CAD实体造型技术，从此实体造型成为CAD技术发展的主流。
( )
10. 数据转换标准IGES是一种中性文件，精度高，进行数据转换时不会发生数据丢失现象。
( )
答案：
一、单项选择题（40分，共 20 题，每小题 2 分）
1. D
2. B
3. A
4. B
5. C
6. D
7. A
8. B
9. B 10. B 11. A 12. C 13. A 14. D 15. B 16. B 17. A 18. B 19. B 20. B
二、多项选择题（40分，共 10 题，每小题 4 分）
1. ABCE
2. ABCD
3. ABC
4. BCD
5. ABCDE
6. BCD
7. ADE
8. BCD
9. AE 10. ABCDE
三、判断题（20分，共 10 题，每小题 2 分）
1. √
2. ×
3. √
4. √
5. √
6. √
7. ×
8. ×
9. √ 10. ×。
