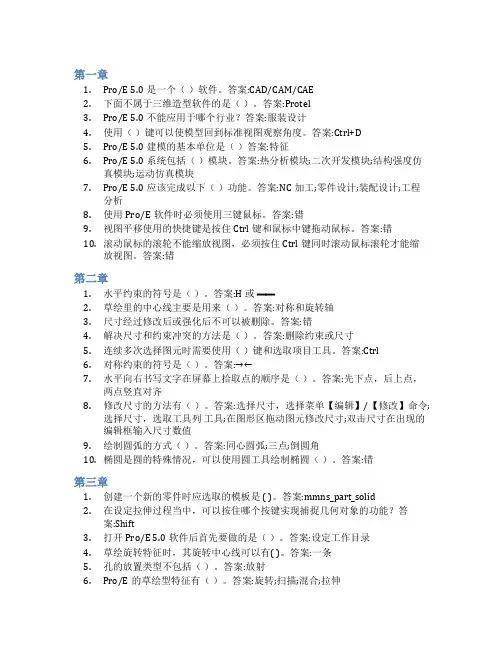

第一章1.Pro/E 5.0是一个（）软件。
答案:CAD/CAM/CAE2.下面不属于三维造型软件的是（）。
答案:Protel3.Pro/E 5.0不能应用于哪个行业？答案:服装设计4.使用（）键可以使模型回到标准视图观察角度。
答案:Ctrl+D5.Pro/E 5.0建模的基本单位是（）答案:特征6.Pro/E 5.0系统包括（）模块。
答案:热分析模块;二次开发模块;结构强度仿真模块;运动仿真模块7.Pro/E 5.0应该完成以下（）功能。
答案:NC加工;零件设计;装配设计;工程分析8.使用Pro/E软件时必须使用三键鼠标。
答案:错9.视图平移使用的快捷键是按住Ctrl键和鼠标中键拖动鼠标。
答案:错10.滚动鼠标的滚轮不能缩放视图，必须按住Ctrl键同时滚动鼠标滚轮才能缩放视图。
答案:错第二章1.水平约束的符号是（）。
答案:H 或▬▬2.草绘里的中心线主要是用来（）。
答案:对称和旋转轴3.尺寸经过修改后或强化后不可以被删除。
答案:错4.解决尺寸和约束冲突的方法是（）。
答案:删除约束或尺寸5.连续多次选择图元时需要使用（）键和选取项目工具。
答案:Ctrl6.对称约束的符号是（）。
答案:→←7.水平向右书写文字在屏幕上拾取点的顺序是（）。
答案:先下点，后上点，两点竖直对齐8.修改尺寸的方法有（）。
答案:选择尺寸，选择菜单【编辑】/【修改】命令;选择尺寸，选取工具列工具;在图形区拖动图元修改尺寸;双击尺寸在出现的编辑框输入尺寸数值9.绘制圆弧的方式（）。
答案:同心圆弧;三点;倒圆角10.椭圆是圆的特殊情况，可以使用圆工具绘制椭圆（）。
答案:错第三章1.创建一个新的零件时应选取的模板是 ( )。
答案:mmns_part_solid2.在设定拉伸过程当中，可以按住哪个按键实现捕捉几何对象的功能？答案:Shift3.打开Pro/E 5.0软件后首先要做的是（）。
答案:设定工作目录4.草绘旋转特征时，其旋转中心线可以有( )。
第一章绪论1、什么是CAD、CAM、CAPP？什么是CAD/CAM集成？答：CAD (Computer Aided Design System)是指以计算机为辅助手段来完成整个产品的设计过程、分析和绘图等工作。
CAD的功能包括：概念设计、结构设计、装配设计、曲面设计、工程图样绘制、工程分析、真实感和渲染、产品数据接口。
CAM( Computer Aided Manufacturing System) 通过计算机与生产设备直接的或间接的联系，完成从生产准备到成品制造整个过程的活动。
狭义的CAM指NC数控程序编制，包括：刀具路径规划、刀位文件生成、刀具轨迹仿真及NC代码生成。
CAPP（Computer Aided Process Planning）借助计算机根据设计阶段的信息，人机交互的或自动完成产品加工方法的选择和工艺过程的设计，称为CAPP。
CAPP的功能包括：毛坯设计、加工方法选择、工艺路线制定、工序设计、刀夹量具设计等。
CAD产生的图纸直接被CAPP，CAM 以及以后的CIMS所利用，这就是CAD/CAM集成。
2、一般所说的CAD/CAM过程链主要包括哪些内容？答：CAD/CAM过程链是一个串行的过程链，在此过程链中包括从市场需求到产品整个的产品生产过程，具体包括：1）市场需求2）产品设计（任务规划、概念设计、结构设计、施工设计）3）工艺设计（毛坯设计、工艺路线设计、工序设计、刀夹量具设计）4）加工装配（NC编程、加工仿真、NC加工、检测、装配、调试）3、CAD/CAM集成方案有哪几种？答：1）通过专用数据接口实现集成2）利用标准格式接口文件实现集成3）基于统一产品模型和数据库4）基于产品数据管理（PDM）的系统集成4、CAD/CAM的发展趋势如何？答：1）CAD/CAM系统的集成化方向发展（CIM）2）并行工程3）智能化CAD/CAM系统4）虚拟产品开发5）网络化CAD/CAM第二章CAD/CAM系统的支撑环境1、CAD/CAM系统应具备哪些基本功能答：1）交互图形输入及输出功能。

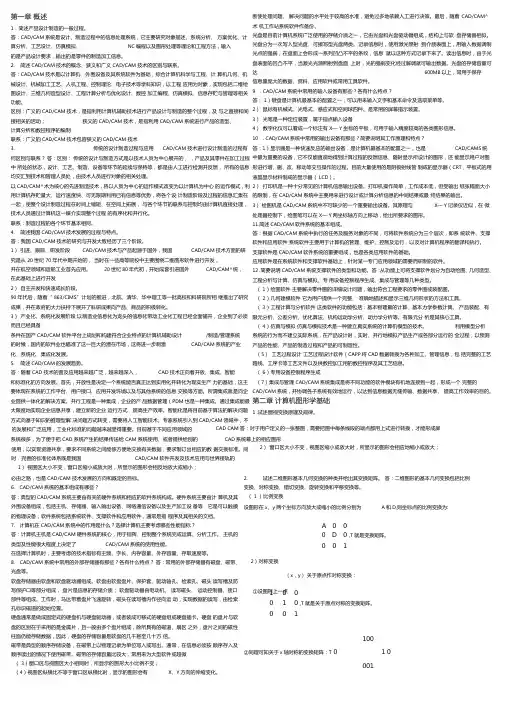

第一章概述1．简述产品设计制造的一般过程。
答：CAD/CAM系统是设计、制造过程中的信息处理系统，它主要研究对象描述、系统分析、方案优化、计算分析、工艺设计、仿真模拟、NC编程以及图形处理等理论和工程方法，输入的是产品设计要求，输出的是零件的制造加工信息。
2.简述CAD/CAM技术的概念、狭义和广义CAD/CAM技术的区别与联系。
答：CAD/CAM技术是以计算机、外围设备及其系统软件为基础，综合计算机科学与工程、计算机几何、机械设计、机械加工工艺、人机工程、控制理论、电子技术等学科知识，以工程应用为对象，实现包括二维绘图设计、三维几何造型设计、工程计算分析与优化设计、数控加工编程、仿真模拟、信息存贮与管理等相关功能。
区别：广义的CAD/CAM技术，是指利用计算机辅助技术进行产品设计与制造的整个过程，及与之直接和间接相关的活动；狭义的CAD/CAM技术，是指利用CAD/CAM系统进行产品的造型、计算分析和数控程序的编制联系：广义的CAD/CAM技术包容狭义的CAD/CAM技术3.传统的设计制造过程与应用CAD/CAM技术进行设计制造的过程有何区别与联系？答：区别：传统的设计与制造方式是以技术人员为中心展开的，，产品及其零件在加工过程中所处的状态，设计、工艺、制造、设备等环节的延续与保持等，都是由人工进行检测并反馈，所有的信息均交汇到技术和管理人员处，由技术人员进行对象的相关处理。
以CAD/CAM^术为核心的先进制造技术，将以人员为中心的运作模式改变为以计算机为中心的运作模式，利用计算机存贮量大、运行速度快、可无限期利用已有信息等优势，将各个设计制造阶段及过程的信息汇集在一起，使整个设计制造过程在时间上缩短、在空间上拓展，与各个环节的联系与控制均由计算机直接处理，技术人员通过计算机这一媒介实现整个过程的有序化和并行化。
联系：制造过程的各个环节基本相同。
4.简述我国CAD/CAM技术发展的过程与特点。
第一章概述1. CAD、CAPP、CAM 技术各具有哪些功能？为什么要进行CAD/CAM 技术的集成？2. 分析应用CAD/CAM 系统进行产品开发设计的作业过程及其特征。
3. 简述CAD/CAM 系统硬件的组成，并分析各自在系统中的作用。
4. 简述CAD/CAM 系统软件的组成，并分析各自在系统中的作用。
5. 概述CAD/CAM 技术的发展过程及其应用领域。
6. 分析CAD/CAM 技术的未来发展趋势。
第二章CAD/CAM 支撑技术1. 阐述数据结构的概念。
何谓数据的逻辑结构?何谓存储结构?2. 阐述栈与队列数据结构的概念及其特点。
3. 简述数据的文件管理与数据库管理的区别。
4. 何谓层次模型、网状模型和关系模型数据库?为什么当前所使用的数据库系统大多为关系型数据库?5. 什么是工程数据库?与一般商用数据库比较，工程数据库有哪些特点?6. 什么是产品数据管理（PDM）？它有哪些功能作用？并说明PDM 的实施对CAD/CAM 系统集成的意义和作用。
7. 简述计算机局域网的组成和常用的拓扑结构。
8. 阐述常用的网络CAD/CAM 系统结构模式和作业原理。
9. 描述可视化技术的含义及其基本流程。
10. 常用的知识表示方法有哪些？分别阐述产生式表示法和框架表示法是如何进行知识表示的。
11. 什么是正向推理？什么是反向推理？各自有何特点？12. 专家系统的基本组成有哪几部分？各部分的功能作用如何？简要描述专家系统的工作原理。
第三章数据处理技术1. 在CAD/CAM 作业中如何对数表和线图进行计算机处理?2. 分析函数插值与函数拟合的不同点和共同点。
第四章图形处理技术1. 何为窗口？何为视区？如何将窗口内的图形在视区内显示？2. 闸述Cohen-Sutherland 直线段的剪裁方法与处理步骤。
3. 描述多边形剪裁的基本思想。
4. 有一任意平面直线段，试求将之变换到与X 轴重合的复合变换矩阵。
5. 分析计算机辅助绘图的各种方式特点以及应用场合。

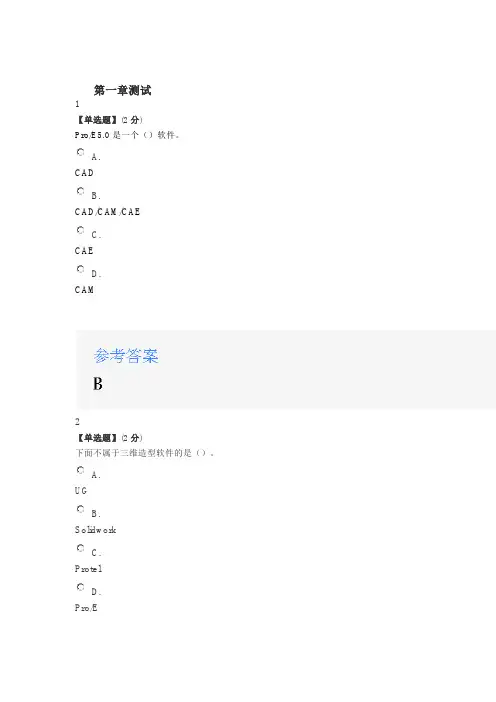

第一章测试1【单选题】(2分)Pro/E5.0是一个（）软件。
A.CADB.CAD/CAM/CAEC.CAED.CAM2【单选题】(2分)下面不属于三维造型软件的是（）。
A.UGB.SolidworkC.ProtelD.Pro/E3【单选题】(2分)Pro/E5.0不能应用于哪个行业？A.航空航天B.服装设计C.汽车制造D.NC加工4【单选题】(2分)使用（）键可以使模型回到标准视图观察角度。
A.Ctrl+DB.Shift+DC.Shift+MD.Ctrl+M5【单选题】(2分)Pro/E5.0建模的基本单位是（）A.特征B.约束C.拉伸D.图元6【多选题】(2分)Pro/E5.0系统包括（）模块。
A.热分析模块B.二次开发模块C.运动仿真模块D.结构强度仿真模块7【多选题】(2分)Pro/E5.0应该完成以下（）功能。
A.工程分析B.零件设计C.NC加工D.装配设计8【判断题】(2分)使用Pro/E软件时必须使用三键鼠标。
A.对B.错9【判断题】(2分)视图平移使用的快捷键是按住Ctrl键和鼠标中键拖动鼠标。
A.对B.错10【判断题】(2分)滚动鼠标的滚轮不能缩放视图，必须按住Ctrl键同时滚动鼠标滚轮才能缩放视图。
A.错B.对第二章测试1【单选题】(2分)水平约束的符号是（）。
A.H或▬▬B.H或▬C.A或▬D.A或▬▬2【单选题】(2分)草绘里的中心线主要是用来（）。
A.尺寸参考B.旋转轴C.对称D.对称和旋转轴3【判断题】(2分)尺寸经过修改后或强化后不可以被删除。
A.对B.错4【单选题】(2分)解决尺寸和约束冲突的方法是（）。
A.删除点B.删除约束或尺寸C.删除制束D.删除图元5【单选题】(2分)连续多次选择图元时需要使用（）键和选取项目工具。
A.ShiftB.EnterC.CtrlD.Alt6【单选题】(2分)对称约束的符号是（）。
A.⊥B.→←C.∥D.——7【单选题】(2分)水平向右书写文字在屏幕上拾取点的顺序是（）。

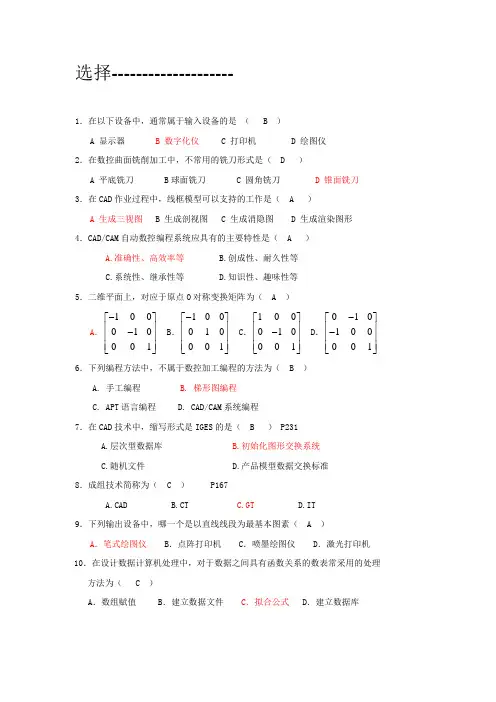

选择--------------------1．在以下设备中，通常属于输入设备的是（ B ）A 显示器B 数字化仪C 打印机D 绘图仪2．在数控曲面铣削加工中，不常用的铣刀形式是（ D ）A 平底铣刀 B球面铣刀 C 圆角铣刀 D 锥面铣刀3．在CAD作业过程中，线框模型可以支持的工作是（ A ）A 生成三视图B 生成剖视图C 生成消隐图D 生成渲染图形4．CAD/CAM自动数控编程系统应具有的主要特性是（ A ）A.准确性、高效率等B.创成性、耐久性等C.系统性、继承性等D.知识性、趣味性等5．二维平面上，对应于原点O对称变换矩阵为（ A ）A．100010001-⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦B．100010001-⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦C．100010001⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦D．010100001-⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦6．下列编程方法中，不属于数控加工编程的方法为（ B ）A. 手工编程B. 梯形图编程C. APT语言编程D. CAD/CAM系统编程7．在CAD技术中，缩写形式是IGES的是（ B ） P231A.层次型数据库B.初始化图形交换系统C.随机文件D.产品模型数据交换标准8．成组技术简称为（ C ） P167A.CADB.CTC.GTD.IT9．下列输出设备中，哪一个是以直线线段为最基本图素（ A ）A．笔式绘图仪 B．点阵打印机 C．喷墨绘图仪 D．激光打印机10．在设计数据计算机处理中，对于数据之间具有函数关系的数表常采用的处理方法为（ C ）A．数组赋值 B．建立数据文件 C．拟合公式 D．建立数据库11.当前在CAD系统使用中（ A ）A.一般需要设计人员构思方案B.一般需要CNC系统构思方案C.一般需要CAM系统构思方案D.系统自己可以构思方案12.计算机辅助制造进行的内容有（ A ）A.过程控制及数控加工B.CADC.工程分析D.机床精度与刚度分析13．在CAD作业过程中，表面模型不支持的作业内容是（ B ）A. 生成剖视图B. 有限元分析C. 生成消隐图D. 图形渲染14．在欧拉公式V－E＋F－L＝2（B－G）中，V表示（ A ）A.顶点数B.内环数C.边数D.不相连物体个数15．VM是指（ B ） P244A. 虚拟现实B.虚拟制造C. 虚拟管理D.虚拟开发16．CAD/CAM的建模技术中,目前最常用的建模方法是（ A ）A.特征建模B. 动态建模C.曲面建模D. 实体建模17．衡量主机的指标中，MIPS指标可以衡量主机的（ D ）A.内存大小B. 象素C.尺寸D. 速度18．用图形扫描仪得到的图形信息是( C )，需要进行矢量化处理才能被CAD系统接受。

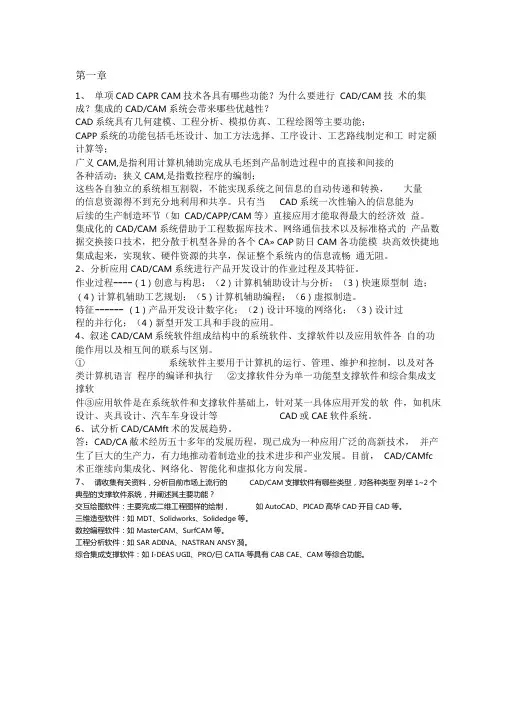

1、单项CAD CAPR CAM技术各具有哪些功能？为什么要进行CAD/CAM技术的集成？集成的CAD/CAM系统会带来哪些优越性？CAD系统具有几何建模、工程分析、模拟仿真、工程绘图等主要功能；CAPP系统的功能包括毛坯设计、加工方法选择、工序设计、工艺路线制定和工时定额计算等；广义CAM,是指利用计算机辅助完成从毛坯到产品制造过程中的直接和间接的各种活动；狭义CAM,是指数控程序的编制；这些各自独立的系统相互割裂，不能实现系统之间信息的自动传递和转换，大量的信息资源得不到充分地利用和共享。
只有当CAD系统一次性输入的信息能为后续的生产制造环节（如CAD/CAPP/CAM等）直接应用才能取得最大的经济效益。
集成化的CAD/CAM系统借助于工程数据库技术、网络通信技术以及标准格式的产品数据交换接口技术，把分散于机型各异的各个CA» CAP防日CAM各功能模块高效快捷地集成起来，实现软、硬件资源的共享，保证整个系统内的信息流畅通无阻。
2、分析应用CAD/CAM系统进行产品开发设计的作业过程及其特征。
作业过程----（1）创意与构思；（2）计算机辅助设计与分析；（3）快速原型制造；（4）计算机辅助工艺规划；（5）计算机辅助编程；（6）虚拟制造。
特征------ （1）产品开发设计数字化；（2）设计环境的网络化；（3）设计过程的并行化；（4）新型开发工具和手段的应用。
4、叙述CAD/CAM系统软件组成结构中的系统软件、支撑软件以及应用软件各自的功能作用以及相互间的联系与区别。
①系统软件主要用于计算机的运行、管理、维护和控制，以及对各类计算机语言程序的编译和执行②支撑软件分为单一功能型支撑软件和综合集成支撑软件③应用软件是在系统软件和支撑软件基础上，针对某一具体应用开发的软件，如机床设计、夹具设计、汽车车身设计等CAD或CAE软件系统。
6、试分析CAD/CAMft术的发展趋势。
答：CAD/CA敝术经历五十多年的发展历程，现已成为一种应用广泛的高新技术，并产生了巨大的生产力，有力地推动着制造业的技术进步和产业发展。
思考题1、讲述一下操作平台的含义，它的主要用途是什么?含义：它是人与系统之间联系的桥梁主要用途：说明系统中常用坐标系的种类和用途。
2、说明系统中常用坐标系的种类和用途。
1.二维平面坐标2.极坐标3.三维立体坐标4.球坐标3、采用什么设计模型方式才能使显示屏幕对一空间立体物体进行“真实”描述呢？1.二维模型的建立2.三维模型的建立4、为什么用数字化的方法不能在显示屏幕上对几何图形元素进行准确定位？无论采用哪种输入方式，被输入的文字并不是马上在显示屏幕的图形工作区中显示，它们往往是先被写到CAD系统文字显示屏幕上（两个显示屏幕），或者写到一个对话行中，这样做的目的是为了对它们进行最后输入检查，如需修改，可在将其写到图形显示区上以前，利用文字输入的有关功能对它们进行修改5、在光标范围内能对几何图形元素进行识别的功能叫什么？First 修剪或延伸所选两元素中的一个。
Both 对两相交元素同时进行修剪或延伸。
Double 修剪某一元素的两外侧部分。
Divide 修剪某一元素的中间部分。
6、用哪些操作方法可以完成数字化？如果将光标跟踪开关（光标抽点）打开，通过移动光标就会看到，光标总是自动地在相应的栅格点上跳跃。
也就是说，被数字化后的点坐标能十分准确地与栅格点坐标相对应。
当栅格不在显示屏幕上出现，但只要打开光标跟踪开关，同样可以出现这个效果。
在这个状态下使用生成直线元素功能时，可以很方便地将一个线性的几何图形轮廓描述出来。
7、试比较矩型窗口选择与任意窗口选则之间的优缺点由于CAD系统中的局部放大功能是利用任意大小的窗口来完成操作的，而不能将几何图形或其它操作对象按照一个所希望的比例因子进行放大或缩小操作。
所以，在大多数CAD 系统中都提供了按照用户希望的比例因子进行放大或缩小的功能，我们把这种功能简称为“比例放缩”。
8、最少叙述出四种方法，在已存在的几何图形元素上定义一个点实体。
答案略9、通过哪些操作过程可以生成一个线元素?①确定起始点坐标；②确定终止点坐标；③输入角度值（相对某一个轴线）；④设定长度单位。
第一章绪论1、什么是CAD、CAM、CAPP？什么是CAD/CAM集成？答：CAD (Computer Aided Design System)是指以计算机为辅助手段来完成整个产品的设计过程、分析和绘图等工作。
CAD的功能包括：概念设计、结构设计、装配设计、曲面设计、工程图样绘制、工程分析、真实感和渲染、产品数据接口。
CAM( Computer Aided Manufacturing System) 通过计算机与生产设备直接的或间接的联系，完成从生产准备到成品制造整个过程的活动。
狭义的CAM指NC数控程序编制，包括：刀具路径规划、刀位文件生成、刀具轨迹仿真及NC代码生成。
CAPP（Computer Aided Process Planning）借助计算机根据设计阶段的信息，人机交互的或自动完成产品加工方法的选择和工艺过程的设计，称为CAPP。
CAPP的功能包括：毛坯设计、加工方法选择、工艺路线制定、工序设计、刀夹量具设计等。
CAD产生的图纸直接被CAPP，CAM 以及以后的CIMS所利用，这就是CAD/CAM集成。
2、一般所说的CAD/CAM过程链主要包括哪些内容？答：CAD/CAM过程链是一个串行的过程链，在此过程链中包括从市场需求到产品整个的产品生产过程，具体包括：1）市场需求2）产品设计（任务规划、概念设计、结构设计、施工设计）3）工艺设计（毛坯设计、工艺路线设计、工序设计、刀夹量具设计）4）加工装配（NC编程、加工仿真、NC加工、检测、装配、调试）3、CAD/CAM集成方案有哪几种？答：1）通过专用数据接口实现集成2）利用标准格式接口文件实现集成3）基于统一产品模型和数据库4）基于产品数据管理（PDM）的系统集成4、CAD/CAM的发展趋势如何？答：1）CAD/CAM系统的集成化方向发展（CIM）2）并行工程3）智能化CAD/CAM系统4）虚拟产品开发5）网络化CAD/CAM第二章CAD/CAM系统的支撑环境1、CAD/CAM系统应具备哪些基本功能答：1）交互图形输入及输出功能。

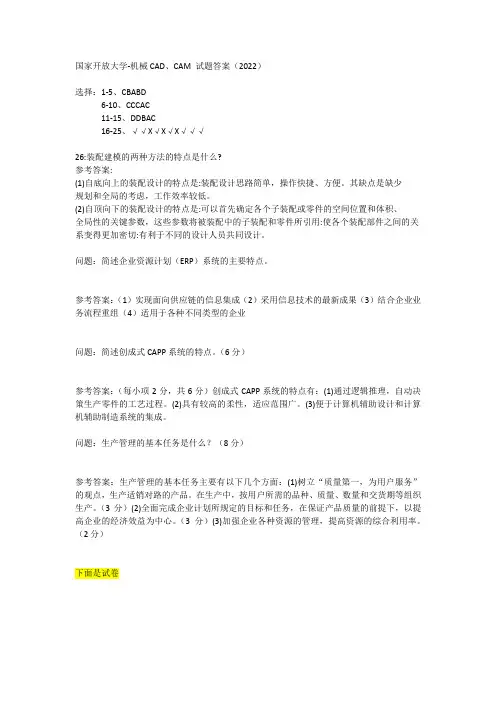

国家开放大学-机械CAD、CAM 试题答案（2022）选择：1-5、CBABD6-10、CCCAC11-15、DDBAC16-25、√√X√X√X√√√26:装配建模的两种方法的特点是什么?参考答案:(1)自底向上的装配设计的特点是:装配设计思路简单，操作快捷、方便。
其缺点是缺少规划和全局的考虑，工作效率较低。
(2)自顶向下的装配设计的特点是:可以首先确定各个子装配或零件的空间位置和体积、全局性的关键参数，这些参数将被装配中的子装配和零件所引用:使各个装配部件之间的关系变得更加密切:有利于不同的设计人员共同设计。
问题：简述企业资源计划（ERP）系统的主要特点。
参考答案：（1）实现面向供应链的信息集成（2）采用信息技术的最新成果（3）结合企业业务流程重组（4）适用于各种不同类型的企业问题：简述创成式CAPP系统的特点。
（6分）参考答案：（每小项2分，共6分）创成式CAPP系统的特点有：(1)通过逻辑推理，自动决策生产零件的工艺过程。
(2)具有较高的柔性，适应范围广。
(3)便于计算机辅助设计和计算机辅助制造系统的集成。
问题：生产管理的基本任务是什么？（8分）参考答案：生产管理的基本任务主要有以下几个方面：(1)树立“质量第一，为用户服务”的观点，生产适销对路的产品。
在生产中，按用户所需的品种、质量、数量和交货期等组织生产。
（3分）(2)全面完成企业计划所规定的目标和任务，在保证产品质量的前提下，以提高企业的经济效益为中心。
（3分）(3)加强企业各种资源的管理，提高资源的综合利用率。
（2分）下面是试卷-、单項选择题(从所给的四个选項中,找出你认为是正确的答案，将其端号填入括号内。
每小题3分,共45分)1. CAD/CAM系统基本功能不包括下面哪个功能? ( )A.人机交互功相B.图形显示功能C检验评价功能D.信息处理功能2. CAD/CAM系统主要研究对象描述.系统分析方案的优化.计算分析工艺设计仍真模扣.NC编程以及图形处理等,它(A.输人的是设计要求.输出的是设计方案B输人的是设计要求,输出的是制造加工信息C.输人的是设计要求,输出的是图纸D.输人的是设计要求，输出的是工艺流程3.儿何建模软件属于( )软件。
1、单项CAD、CAPP、CAM技术各具有哪些功能？为什么要进行CAD/CAM技术的集成？集成的CAD/CAM系统会带来哪些优越性？CAD系统具有几何建模、工程分析、模拟仿真、工程绘图等主要功能；CAPP系统的功能包括毛坯设计、加工方法选择、工序设计、工艺路线制定和工时定额计算等；广义CAM，是指利用计算机辅助完成从毛坯到产品制造过程中的直接和间接的各种活动；狭义CAM，是指数控程序的编制；这些各自独立的系统相互割裂，不能实现系统之间信息的自动传递和转换，大量的信息资源得不到充分地利用和共享。
只有当CAD系统一次性输入的信息能为后续的生产制造环节（如CAD/CAPP/CAM等）直接应用才能取得最大的经济效益。
集成化的CAD/CAM系统借助于工程数据库技术、网络通信技术以及标准格式的产品数据交换接口技术，把分散于机型各异的各个CAD、CAPP和CAM各功能模块高效快捷地集成起来，实现软、硬件资源的共享，保证整个系统内的信息流畅通无阻。
2、分析应用CAD/CAM系统进行产品开发设计的作业过程及其特征。
作业过程----（1）创意与构思；（2）计算机辅助设计与分析；（3）快速原型制造；（4）计算机辅助工艺规划；（5）计算机辅助编程；（6）虚拟制造。
特征----------（1）产品开发设计数字化；（2）设计环境的网络化；（3）设计过程的并行化；（4）新型开发工具和手段的应用。
4、叙述CAD/CAM系统软件组成结构中的系统软件、支撑软件以及应用软件各自的功能作用以及相互间的联系与区别。
①系统软件主要用于计算机的运行、管理、维护和控制，以及对各类计算机语言程序的编译和执行②支撑软件分为单一功能型支撑软件和综合集成支撑软件③应用软件是在系统软件和支撑软件基础上，针对某一具体应用开发的软件，如机床设计、夹具设计、汽车车身设计等CAD或CAE软件系统。
6、试分析CAD/CAM技术的发展趋势。
答：CAD/CAM技术经历五十多年的发展历程，现已成为一种应用广泛的高新技术，并产生了巨大的生产力，有力地推动着制造业的技术进步和产业发展。
目前，CAD/CAM技术正继续向集成化、网络化、智能化和虚拟化方向发展。
7、请收集有关资料，分析目前市场上流行的CAD/CAM支撑软件有哪些类型，对各种类型列举1~2个典型的支撑软件系统，并阐述其主要功能？交互绘图软件：主要完成二维工程图样的绘制，如AutoCAD、PICAD 高华CAD 开目CAD等。
三维造型软件：如MDT、Solidworks、Solidedge等。
数控编程软件：如MasterCAM、SurfCAM等。
工程分析软件：如SAP、ADINA、NASTRAN、ANSYS等。
综合集成支撑软件：如I-DEAS、UGII、PRO/E、CATIA等,具有CAD、CAE、CAM等综合功能。
1、阐述数据结构的概念。
何为数据的逻辑结构？何为存储结构？①数据结构：是按某种逻辑结构组织起来，按一定的存储表示方式把组织好的数据存储到计算机中，并对之定义一系列操作运算的数据的集合。
②逻辑结构：相同数据元素组成的有限序列，除表头和表尾之外，每个数据元素仅有一个前驱和后继。
如工资表、学生名册。
③存储结构：有顺序存储和链式存储两种结构。
3、阐述栈与队列数据结构的概念及其特点。
①栈：限定在表尾进行插入或删除操作，且为“后进先出”的线性表。
②队列：限定在表一端插入，在另一端删除的“先进先出”线性表。
5、简述数据的文件管理与数据库管理的区别。
文件管理系统：由操作系统提供，定义数据文件结构，规定数据文件的存取方法，管理文件存储地址。
特点：系统简单、实现方便灵活、处理效率高。
不足：数据冗余度大，缺乏数据独立性，数据完整性、安全性难以保证。
数据库管理系统：数据存储独立于应用程序；实现数据的共享；数据完整和安全性得到保证。
7、什么是工程数据库？与一般商用数据库比较，工程数据库有哪些特点？8、什么是PDM？它有哪些功能作用？说明PDM的实施对CAD/CAM系统集成的意义和作用。
PDM是管理所有与产品相关的信息和过程的技术。
功能：电子资料室管理与检索、产品配置管理、工作流程管理、工作流程管理、项目管理功能。
1、3、分析函数插值与函数拟合的不通电和共同点。
共同点：都是通过已知一些离散点集M上的约束，求取一个定义在连续集合S(M 包含于S)的未知连续函数，从而达到获取整体规律目的。
不同点：拟合是通过调整该函数中若干待定系数，使得该函数与已知点集的差别(最小二乘意义)最小；而插值是指已知某函数的在若干离散点上的函数值或者导数信息，通过求解该函数中待定形式的插值函数以及待定系数，使得该函数在给定离散点上满足约束。
4、1、何为窗口？何为视区？如何将窗口内的图形在视区内显示？窗口：矩形观察框，用以显示感兴趣的图形内容。
视区：在图形设备上定义的矩形区域。
若将窗口内容在相应视区上显示，必须进行坐标变换。
其变换归结为坐标点的变换。
2、阐述Cohen-Sutherland直线段的剪裁方法与处理步骤。
该算法将窗口及其周围的8个方位均以二进制4位数进行编码，该编码从第1位到第4位码分别代表窗口外左、右、下、上空间的编码值。
步骤1）对线段P1P2两端点按各自所在的区域分别编码为：Cp1={a1，b1，c1，d1,}、Cp2={a2，b2，c2，d2}，其取值范围均为{1,0}，i∈{1,2}。
2）若ai=bi=ci=di=0（i∈{1,2}），表示该线段在内域，不需裁剪，显示整条线段，裁剪结束，否则进入步骤3.3）若丨a1-a2丨=1，则线段与上边界相交，求交点；若丨b1-b2丨=1，则线段与下边界相交，求交点；若丨c1-c2丨=1，则线段与右边界相交，求交点；若丨d1-d2丨=1，则线段与左边界相交，求交点。
4）以所得交点作为线段新端点返回1）在进行端点编码，继续剪裁作业。
5、10、区别什么是几何连续？什么是参数连续？几何连续是判断曲线在连接点处相对于弧长参数s的各阶导数的连续性，若曲线在连接点处具有关于弧长参数的n阶连续导失，则称曲线在该点n阶几何连续，简记为Gn。
参数连续是判断连接点处曲线方程相对于参数u的各阶导数连续性，如果参数曲线在连接点处具有n阶连续导失，则称曲线在该点n阶参数连续，简记为Cn。
11、试述Bezier曲线的几何特征和各曲线的拼接条件。
几何特征：端特性、凸包性、几何不变性、全局控制性。
拼接条件：Gº连续条件、G¹连续条件、G²连续条件。
第五章1、什么是三维形体的几何信息？什么是拓扑信息？试举例说明。
几何信息通常是指形体在欧氏空间中的形状、位置和大小；而拓扑信息则是指形体各组成分量相互间的连接关系。
几何信息：平面：ax+by+cz+d=0拓扑信息：面-面，面-边3、5-3在三维建模中，欧拉公式的作用是什么？自行设计一个三维形体，用欧拉公式检验它的合法性。
作用：用来检验形体的合法性和一致性。
4、在CAD/CAM系统中，有哪几种常见的建模方式？它们各有什么特点？①线框建模技术特点：数据结构简单、信息量少、占用内存空间小、操作速度快，可生成三视图、透视图和轴侧图。
②表面（曲面）建模技术特点：可消隐、剖面图生成、渲染、求交、刀轨生成等作业。
③实体建模技术特点：实现消隐、剖切、有限元分析、数控加工，物性计算等操作。
5、在实体模型中，有哪几种常用的系统内表示方法？并简述各自的特点。
常用的有扫描表示法、边界表示法、构造实体几何表示法、空间单元表示法等，并在向着复合表示模式方向发展。
扫描表示法是由一个二维形面或三维形体在空间沿某一方向平移或绕某一轴线旋转进行实体定义的方法。
边界表示法是通过构成实体的面、环、边、顶点的几何盒拓扑参数来表示实体的。
构造实体几何表示法是通过最基本的体素，经过交、并、差正则集合运算，可构造各种不同的复杂实体。
空间单元表示法是用一系列规则的空间体元来表示实体的一种方法。
7、什么叫特征？和实体模型相比，特征建模有何优点？所谓特征是从工程对象中概括和抽象后所得到的具有工程语义的功能要素。
特征建模能够完整地描述零件或产品结构的几何盒拓扑信息，还能够描述产品加工制造的工艺信息，使产品的设计意图能够为后续的分析、评估、加工、检测等环节所理解。
10、何为产品自底向上的设计与自顶向下的设计，分析这两种设计方法的特点与应用。
①自底向上的设计是传统CAD系统通常使用的一种装配设计方法。
气主要思路是：先分别对各个零件进行详细的设计，然后再定义零件之间的装配关系，最终形成产品的装配设计模型。
特点：思路简单，操作方便，容易被大多数设计人员所理解和接受；并且零部件是独立设计的，他们之间相互装配关系简单，可以让设计人员更专注于单个零部件的设计。
②自顶向下的设计室从产品的功能出发在确定产品的初步方案和结构草图的基础上，确定各组成零部件之间的装配关系和相互约束关系，完成装配层次的概念设计和装配草图的绘制，并根据装配关系把产品分解成若干零部件，然后在总装配关系约束下，完成零部件的概念设计和详细设计。
特点：是一个逐步求精的过程，更符合人们的思维方式，能更好地发挥设计人员的创造力，减少设计阶段不必要的重复工作，提高了设计效率，减少了新产品的研发周期和成本。
第六章1、分析软件工程的内涵，阐述各种软件开发模型的步骤和特点。
2、。
