直流双臂电桥工作原理

用直流双臂电桥测电阻实验报告1. 实验背景大家好，今天我们来聊聊直流双臂电桥测电阻的实验。

这可是电学实验中的一大经典，俗话说“千里之行，始于足下”，掌握了这项技术，你的电学基础就会踏实许多。

别看它名字有点拗口，其实这个实验的原理简单得很，就像是老妈做饭的配方，只要按部就班，就能轻松搞定。

想象一下，一台精密的电桥，就像一位经验丰富的厨师，精确得能让你眼花缭乱。

但别担心，我们一步步来，绝对不会让你觉得复杂。

2. 实验原理2.1 电桥的基本原理好，接下来咱们要进入电桥的基本原理了。

直流双臂电桥其实就像一把精密的天平，通过调整电桥上的电阻，使得电桥的两个臂的电阻比相等，从而可以精确地测量未知电阻。

听起来是不是有点像老式的体重秤，调平了就可以准确地称重。

这个电桥有四个电阻，其中三个是已知电阻，另一个是我们要测量的未知电阻。

通过调整电桥，使得电桥在某一点上平衡，电桥的电流就会为零。

此时，我们就可以通过已知电阻和电桥的平衡状态，算出那个未知的电阻。

2.2 电桥的结构和操作电桥的结构其实挺简单的，主要分为两个部分：一个是电源和电桥的比较电路，另一个是调节电阻的部分。

电源的作用就像是给电桥提供动力，而比较电路则负责精确地测量电阻。

调节电阻的部分就是我们调平电桥的关键了，就像调味料一样，要一点一点地加，直到电桥平衡为止。

我们会用到一个精密的旋钮，通过它来微调电桥的电阻，直到平衡状态出现。

这时候，电流表上的读数就会停在零点，显示出电桥已经平衡了。

接下来，我们可以根据电桥的平衡状态，计算出未知电阻的数值了。

3. 实验步骤3.1 实验准备在开始实验之前，咱们得先做好充分的准备工作。

首先，要检查电桥的电路是否接好。

电桥的各个部分是不是连接稳固，有没有漏接的地方。

然后，确认电源的电压是否稳定，这就像是做饭前检查材料一样，基础工作做好了，实验才能顺利进行。

接着，要准备好已知电阻，确保它们的阻值准确。

这样，实验才有了可靠的基础，后续的结果才能信得过。

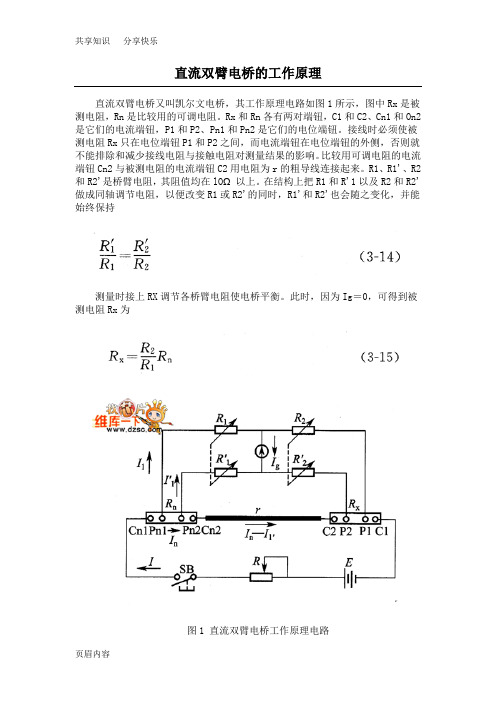

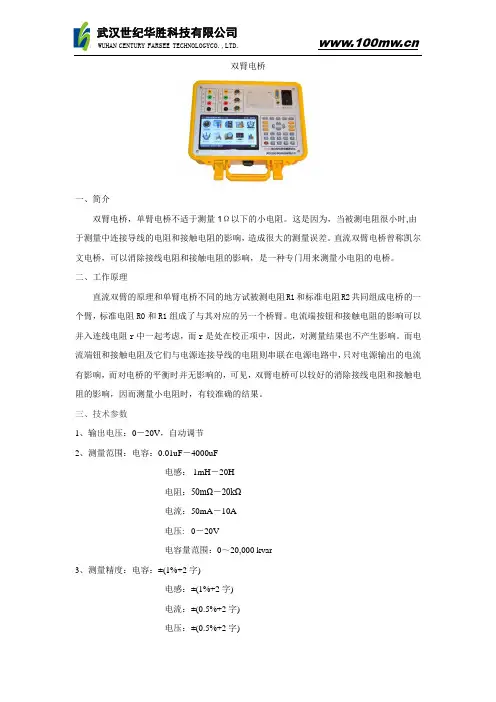

直流双臂电桥的工作原理直流双臂电桥又叫凯尔文电桥，其工作原理电路如图1所示，图中Rx是被测电阻，Rn是比较用的可调电阻。

Rx和Rn各有两对端钮，C1和C2、Cn1和On2是它们的电流端钮，P1和P2、Pn1和Pn2是它们的电位端钮。

接线时必须使被测电阻Rx只在电位端钮P1和P2之间，而电流端钮在电位端钮的外侧，否则就不能排除和减少接线电阻与接触电阻对测量结果的影响。

比较用可调电阻的电流端钮Cn2与被测电阻的电流端钮C2用电阻为r的粗导线连接起来。

R1、R1'、R2和R2'是桥臂电阻，其阻值均在lOΩ以上。

在结构上把R1和R'1以及R2和R2'做成同轴调节电阻，以便改变R1或R2'的同时，R1'和R2'也会随之变化，并能始终保持测量时接上RX调节各桥臂电阻使电桥平衡。

此时，因为Ig＝0，可得到被测电阻Rx为图1 直流双臂电桥工作原理电路可见，被测电阻Rx仅决定于桥臂电阻Rz和R1的比值及比较用可调电阻Rn 而与粗导线电阻r无关。

比值R2/R1称为直流双臂电桥的倍率。

所以电桥平衡时被测电阻值=倍率读数×比较用可调电阻读数因此，为了保证测量的准确性，连接Rx和Rn电流端钮的导线应尽量选用导电性能良好且短而粗的导线。

只要能保证，R1、R1'、R2和R2'均大于1OΩ，r又很小，且接线正确，直流双臂电桥就可较好地消除或减小接线电阻与接触电阻的影响。

因此，用直流双臂电桥测量小电阻时，能得到较准确的测量结果。

实验简介电阻按照阻值大小可分为高电阻(100KΩ∑ )、中电阻(1Ω ⊥100KΩ)和低电阻(1Ω ∑ )三种。

一般说导线本身以及和接点处引起的电路中附加电阻约为>0.1Ω 这样在测低电阻时就不能把它忽略掉。

对惠斯通电桥加以改进而成的双臂电桥(又称开尔文电桥)消除了附加电阻的影响，适用于10-5~102Ω5; K∉ , B( 〈⊂ℜ5ε∑∴ ⎥≅ (⊂ℜ5εK∇⊥∏ 5;实验原理我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。

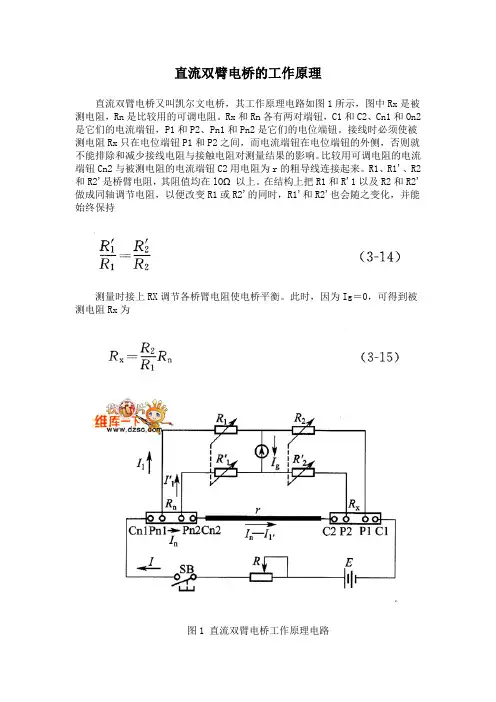

直流双臂电桥的工作原理直流双臂电桥又叫凯尔文电桥，其工作原理电路如图1所示，图中Rx是被测电阻，Rn是比较用的可调电阻。

Rx和Rn各有两对端钮，C1和C2、Cn1和On2是它们的电流端钮，P1和P2、Pn1和Pn2是它们的电位端钮。

接线时必须使被测电阻Rx只在电位端钮P1和P2之间，而电流端钮在电位端钮的外侧，否则就不能排除和减少接线电阻与接触电阻对测量结果的影响。

比较用可调电阻的电流端钮Cn2与被测电阻的电流端钮C2用电阻为r的粗导线连接起来。

R1、R1'、R2和R2'是桥臂电阻，其阻值均在lOΩ以上。

在结构上把R1和R'1以及R2和R2'做成同轴调节电阻，以便改变R1或R2'的同时，R1'和R2'也会随之变化，并能始终保持测量时接上RX调节各桥臂电阻使电桥平衡。

此时，因为Ig＝0，可得到被测电阻Rx为图1 直流双臂电桥工作原理电路可见，被测电阻Rx仅决定于桥臂电阻Rz和R1的比值及比较用可调电阻Rn 而与粗导线电阻r无关。

比值R2/R1称为直流双臂电桥的倍率。

所以电桥平衡时被测电阻值=倍率读数×比较用可调电阻读数因此，为了保证测量的准确性，连接Rx和Rn电流端钮的导线应尽量选用导电性能良好且短而粗的导线。

只要能保证，R1、R1'、R2和R2'均大于1OΩ，r又很小，且接线正确，直流双臂电桥就可较好地消除或减小接线电阻与接触电阻的影响。

因此，用直流双臂电桥测量小电阻时，能得到较准确的测量结果。

实验简介电阻按照阻值大小可分为高电阻(100KΩ以上)、中电阻(1Ω ～100KΩ)和低电阻(1Ω 以下)三种。

一般说导线本身以及和接点处引起的电路中附加电阻约为>0.1Ω，这样在测低电阻时就不能把它忽略掉。

对惠斯通电桥加以改进而成的双臂电桥(又称开尔文电桥)消除了附加电阻的影响，适用于10-5~102 Ω电阻的测量。

直流双臂电桥使用方法
直流双臂电桥是一种常用的测量电阻，电容和电感的测量仪器，
它可以从一个电压源中测量出另外一个电压源的电压。

这种电桥的结
构是由四个电子元件，一个两支极的电源电路和一个桥路电阻组成的。

这种电桥的工作原理是在桥路上安装四个电阻，即两个桥路上的
内部电阻R1和R2，以及一个由电压源V0和两倍电压源V1构成的外部电阻R3和R4。

在电桥的桥路上，测量电压V1由内部电阻R1和R2
（当前电流通过桥），外电阻R3和R4（电压势）所确定。

当内部电阻相等，外部电阻也相等时，桥路上的电压为恒定值，即V1，由此就可
以测量出被测物体的电阻和电容电感的值了。

使用直流双臂电桥的步骤比较简单：
1.把电子元件放好，从电源中获取电流；
2.把电桥的桥路的电阻调整为两个内部电阻，两个外部电阻;
3.用电源把桥路上的电压回路闭合，用一个仪器测量桥路上的电压；
4.再调整电桥上的外部电阻，把电桥上的电压调整到V0，以及两倍V0；
5.用仪器测量被测物体的电阻、电容和电感。

以上就是使用直流双臂电桥的三个基本步骤，通过这种方法可以
准确测量出物体的电学性质。

直流双臂电桥测电阻实验报告1. 实验背景与目的嘿，大家好！今天咱们要聊聊一个看似复杂但其实挺有趣的实验：直流双臂电桥测电阻。

你一定听说过电阻吧？就是那种在电路里像“小桥”一样挡路的玩意儿。

那电桥又是什么呢？其实，它就是我们测量电阻的好帮手。

简单来说，电桥就像是帮我们找到电阻“家门口”的探测器。

我们通过这个实验，能学到怎么利用电桥测量电阻，还能增加对电路的理解，明白电流是怎么在电路里“流动”的。

2. 实验原理2.1 直流双臂电桥的工作原理咱们先来搞明白这个电桥是怎么工作的。

电桥就像是一座有四个“路口”的桥，电阻分布在这些“路口”上。

我们的目标是调整桥上的电阻，使得“桥”的两边电流平衡。

这个平衡就像是一个精巧的秤，左边和右边的重量相等。

通过调整电阻，使得电桥在“平衡点”上，我们就能计算出未知电阻的大小。

说白了，电桥就是一种“找平衡”的工具，能帮助我们精确地测量电阻。

2.2 直流电桥的结构与功能电桥的结构其实也不复杂。

主要有四个电阻，还有一个电流表和一个电压表。

电桥里有两个电阻是已知的，两个是未知的。

我们调节电桥上的滑动电阻，使得电流表上的读数为零。

这样，我们就能找到一个电阻和另一个电阻相等的点，进而计算出未知电阻的值。

电桥就像一个神秘的计算器，让我们用简单的方式找出电阻的“秘密”。

3. 实验步骤3.1 实验前的准备首先，咱们得把所有的实验设备准备好。

电桥、已知电阻、未知电阻、滑动电阻、万用表等都要准备齐全。

然后，检查设备是否正常运作，确保所有的电线连接都稳固。

注意了，这里千万别马虎，不然测量结果会跑偏。

做好这些准备，就可以开始实验啦！3.2 实验过程首先，把电桥的已知电阻和未知电阻分别接到电桥的两个电路里。

接着，把滑动电阻接到电桥的另一个电路里。

然后，逐步调整滑动电阻，直到电流表上的指针为零。

这个时候，你就达到了电桥的平衡状态。

读出这时电桥上的数值，就可以计算出未知电阻的值了。

最后，别忘了记录下你的结果，并且检查是否与理论值相符。

电磁学实验报告实验题目：直流单臂电桥一、实验原理：（推导出测量公式并简述）直流双臂电桥的适用范围：直流双臂电桥适用于低阻值电阻的测量四端法：如果将分流电阻R x做成图中那样，在电阻体上Y、Y‘两点焊出两个接头再与微安表相连接，在焊接时测量好Y、Y间的阻值正好等于所需的分流电阻R x的阻值。

易看出，A、B、P、P’四点的接触电阻及AY、BY’两段接线电阻都已归给微安表支路而被忽略，这样就保证了分流的精确。

因此低电阻都做成四个接头，称作“四端结构”。

使用时，外侧两个接头J、J’串入工作电路并流过很大电流，故作“电流接头”;中间与Y、Y相连的两个接头P、P‘称作“电压接头”。

Y、Y间的阻值做成精确而稳定的已知阻值。

推导测量公式：低阻均做成四端结构，那么测量低阻也就归结为如何测出低阻体上Y、Y‘间的阻值。

测量电路如图所示，其中R0为标准低阻，R x为待测低阻。

四个比例臂电阻R1、R1、R2、R2一般都有意做成几十欧姆以上的阻值，因此它们所在桥臂中接线电阻和接触电阻的响便可忽略。

两个低阻相邻电压接头间的电阻设为R,常称为“跨桥电阻”。

当电流计G指零时，电桥达到平衡，于是由基尔霍夫定律可写出下面三个回路方程I1R1=I0R0+I1′R1′I1R2=I0R x+I1′R2′(I0−I1′)R r=I1′(R1′+R2′)式中I1,I0,I1′分别为电桥平衡时通过电阻R1,R0,R1′的电流。

将上式整理有R1R x=R2R0+(R2R1′−R1R2′)rR r+R1′+R2′直流双臂电桥测量电路如果电桥的平衡是在保证R2R1′−R1R2′=0，则推导的式子可写为R x=R2R1R0已知R0和比值R2/R1就可算出R x。

并由此可知电桥平衡的条件为R2R1=R2′R1′=R xR0。

画出实验电路图：双臂电桥的灵敏度：双臂电桥的灵敏度S 可仿照惠斯通电桥的灵敏度来定义。

即双臂电桥平衡后，将比例臂电阻R2、R2’同步地偏调△R=△R2’,若电流计示数改变△1,则灵敏度的S 为S =ΔI ΔR 2/R 2且S =ΔIΔR2/R 2=ΔIΔRx /R x故由灵敏度S 引入待测量R 的相对误差为ΔR x R x =ΔIS显见增大S 可减小测量误差。

直流双臂电桥实验报告直流双臂电桥实验报告引言：直流双臂电桥是一种常用的电路实验装置，用于测量电阻、电容和电感等元件的参数。

通过调节电桥的各个部分，可以实现对待测元件的精确测量。

本实验旨在通过使用直流双臂电桥，探索其原理和应用。

一、实验目的本实验的目的是熟悉直流双臂电桥的工作原理，并通过实验测量不同元件的电阻值。

同时，通过实验结果的分析，进一步了解电桥在实际应用中的优缺点。

二、实验装置和原理实验装置包括直流电源、双臂电桥、待测元件和示波器等。

直流电源提供电桥所需的电压，双臂电桥是实验的核心部分，待测元件是需要测量的目标，示波器用于观察电桥的输出信号。

直流双臂电桥的原理基于电桥平衡条件。

当电桥平衡时，桥路两侧的电势差为零，即电桥中的电流为零。

根据基尔霍夫定律和欧姆定律，可以得到电桥平衡的条件：R1/R2 = R3/R4其中，R1和R2是电桥两侧的电阻，R3和R4是与待测元件相连的电阻。

通过调节电桥的各个分支的电阻值，使得电桥平衡，从而可以测量待测元件的电阻值。

三、实验步骤1. 将直流电源连接到电桥的电源输入端，调节电源的电压适宜的数值。

2. 将待测元件连接到电桥的其中一个分支，另一个分支则连接标准电阻，以便进行比较。

3. 调节电桥的各个分支的电阻值，使得电桥平衡。

可以通过调节滑动变阻器或旋钮电位器来实现。

4. 当电桥平衡时，示波器显示的电压为零。

记录下此时电桥各个分支的电阻值。

5. 更换待测元件，重复步骤3和4，记录不同元件的电阻值。

四、实验结果与分析根据实验步骤，我们进行了多组实验，测量了不同元件的电阻值。

通过数据处理和分析，我们得到了如下结果：1. 待测电阻R1的测量结果为XΩ，标准差为X。

2. 待测电阻R2的测量结果为XΩ，标准差为X。

3. 待测电阻R3的测量结果为XΩ，标准差为X。

通过对实验结果的分析，我们可以得出以下结论：1. 直流双臂电桥是一种精确测量电阻值的实验装置。

通过调节电桥的各个分支，可以实现对待测元件的准确测量。

直流双臂电桥的原理作用
直流双臂电桥是一种电子电器用于测量电阻值的仪器。

梁惠民桥的配置如图，它是由两个普通的电桥互相连接而成的，相同的电桥电路两端依次接有测量元件（例如电阻器）和标准电阻。

当直流电源接通后，电桥会产生电流流动，通过调节滑动式电阻器R5的阻值，使电桥的两个对角线上的电位差趋近于零。

这时可以测量到电阻器的阻值。

直流双臂电桥的原理和作用如下：
1. 当电桥平衡时，电桥两个对角线上的电位差为零。

直流电桥平衡时，满足以下条件：
R1/R2 = R3/R4
其中，R1和R2是两个比较的电阻，R3和R4是已知的标准电阻。

2. 当待测电阻Rx的阻值发生变化时，电桥不再平衡，电位差不为零。

这时可以通过调节滑动式电阻器R5的阻值来使电位差趋近于零。

3. 通过调节滑动式电阻器R5的阻值，可以计算出待测电阻Rx的阻值。

根据平衡条件可得到以下公式：
Rx = R1(R4/R2)
其中，R1是已知的标准电阻，R2是已知的比较电阻，R4是滑动式电阻器的阻值。

直流双臂电桥通过测量电桥两对角线上的电位差来确定待测电阻的阻值。

它的优点是精度高、测量范围广，并且不受电源电压的影响。

它常用于实验室和工业场合中测量电阻值。
