2015年一级机电精讲(含图片)

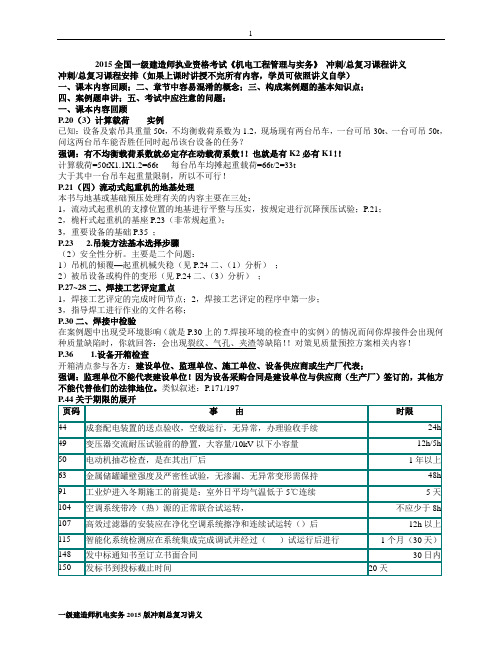

2015全国一级建造师执业资格考试《机电工程管理与实务》冲刺/总复习课程讲义冲刺/总复习课程安排（如果上课时讲授不完所有内容，学员可依照讲义自学）一、课本内容回顾；二、章节中容易混淆的概念；三、构成案例题的基本知识点；四、案例题串讲；五、考试中应注意的问题；一、课本内容回顾P.20（3）计算载荷实例已知：设备及索吊具重量50t，不均衡载荷系数为1.2，现场现有两台吊车，一台可吊30t、一台可吊50t，问这两台吊车能否胜任同时起吊该台设备的任务？强调：有不均衡载荷系数就必定存在动载荷系数！！也就是有K2必有K1！！计算载荷=50tX1.1X1.2=66t 每台吊车均摊起重载荷=66t/2=33t大于其中一台吊车起重量限制，所以不可行！P.21（四）流动式起重机的地基处理本书与地基或基础预压处理有关的内容主要在三处：1，流动式起重机的支撑位置的地基进行平整与压实，按规定进行沉降预压试验；P.21；2，桅杆式起重机的基座P.23（非常规起重）；3，重要设备的基础P.35 ；P.23 2.吊装方法基本选择步骤（2）安全性分析。

主要是二个问题：1）吊机的倾覆—起重机械失稳（见P.24二、（1）分析）；2）被吊设备或构件的变形（见P.24二、（3）分析）；P.27~28二、焊接工艺评定重点1，焊接工艺评定的完成时间节点；2，焊接工艺评定的程序中第一步；3，指导焊工进行作业的文件名称；P.30二、焊接中检验在案例题中出现受环境影响（就是P.30上的7.焊接环境的检查中的实例）的情况而问你焊接件会出现何种质量缺陷时，你就回答：会出现裂纹、气孔、夹渣等缺陷！！对策见质量预控方案相关内容！P.36 1.设备开箱检查开箱清点参与各方：建设单位、监理单位、施工单位、设备供应商或生产厂代表；强调：监理单位不能代表建设单位！因为设备采购合同是建设单位与供应商（生产厂）签订的，其他方不能代替他们的法律地位。

类似叙述：P.171/197P.48~49变压器安装完毕，通电烧毁的原因分析1，搬运、吊装过程中不慎碰坏设备；2，受潮后未作干燥处理；3，绝缘电阻、交流耐压两项试验未做。

2015年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H410000机电工程技术1H430000机电工程项目施工相关法规与标准真题分值分布考题范围题型2012年2013年2014年选择题303332工程技术案例分析题386542施工管理案例分析题725167选择题1078相关法规案例分析题10411合计160160160书本真题书本习题考点知识记忆模考考点均来自教材《项目管理》、《法规》、《工程经济》、《实务》把教材读薄反复循环记忆3天7天14天通过做题掌握运用知识点备考策略（你的应考组织设计）1H410000机电工程技术1H430000机电工程项目施工相关法规与标准分值：选择题40分案例题40-70分单选题答题技巧☐只有一个选项是最适合题意的☐答案在教材上一定有相应的知识点或直接考原文或知识点引用（极少）☐排除法、逻辑思维判断☐选定后不要轻易修改多选题答题原则☐至少有二个选项是最适合题意的。

☐选对1个选项有0.5分；选错一个选项，没有分。

☐答案在教材上一定有相应的知识点。

☐排除法、逻辑思维判断。

☐消灭0分，保证得分。

1H411000机电工程常用材料及设备1H411010机电工程常用材料2014年1单1H411011常用金属材料的类型及应用1H411012常用非金属材料的类型及应用1H411013常用电气材料的类型及应用金属材料——机电工程常用的金属材料黑色金属P1-3（1）碳素结构钢（2）低合金结构钢（3）铸钢和铸铁（4）特殊性能低合金高强度钢有色金属P4-5重金属（如：铜、锌、镍）轻金属（如：铝、镁、钛）（一）碳素结构钢（P1-2）分4个级别、Q195、Q215、Q235、Q275Q代表屈服强度、数字代表屈服强度的下限值分为ABCD质量等级，A级钢中硫磷含量最高，D级钢中硫磷含量最低特性：具有良好的塑性和韧性；易于成型和焊接；碳素结构钢常以热轧态供货，一般不再进行热处理；适用：使用极为广泛（能满足一般工程构件的要求）；例如：各种型钢、钢筋、钢丝——用碳素结构制作其中优质碳素钢可制成：钢丝、钢绞线、圆钢、高强度螺栓及预应力锚具。

2015年一级建造师执业资格考试《机电实务》导读课主讲老师：苏婷导读课的目的知道这是一门什么样的考试把握考题出题趋势如何学习、如何备考什么是一级建造师一级建造师，是建设工程行业的一种执业资格，是担任大型工程项目经理的前提条件。

取得建造师执业资格证书的人员，必须经过注册登记，方可以建造师名义执业。

一级建造师考试周期一级建造师执业资格考试成绩实行滚动管理（每2年为1个滚动周期），参加4个科目考试的人员必须在连续2个考试年度内通过全部应试科目，方可取得执业资格证书。

一级建造师考试时间每年9月份的第三个周末（2015年9月19、20日）周六（9:00-11:00）建设工程经济周六（14:00-17:00）建设工程法规及相关知识周日（9:00-12:00）建设工程项目管理周日（14:00-18:00）机电工程管理与实务一级建造师考试题型考试科目考试时间题型满分合格线建设经济2h 单选60多选20 100 60建设工程法规及相关知识3h 单选70多选30 130 78建设工程施工管理3h 单选70多选30 130 78机电工程管理与实务4h 单选20多选10案例5160案例120分96一级建造师机电知识体系机电实务1H410000机电工程技术1H420000机电工程项目施工管理1H430000机电工程项目施工相关法规与标准机电工程常用材料及工程设备机电工程专业技术工业机电工程安装技术建筑机电工程安装技术共16节，重点内容为：安全、质量、成本、进度控制合同管理、现场管理《电力法》《特种设备安全法》历年考题分值分布章节2014 2013 2012 2011 2010 2009 2007 第一章79 108 6452622861第二章66 4578938812081第三章 15 71815101218考题趋势是重技术、轻管理！！机电这门课的特点：涵盖的工程技术多涉及的专业面广学科跨度大但是，有广度无深度！所以要有信心!一建平均考试通过率低报名了有一部分不去去了的有一部分不买书，打酱油买书了的有一部分没看看了的有一部分学习方法不当你能听课+看书，认真学习，你不过谁过！所以还是要有信心！选择题特点与答题技巧单项选择题：共20题，每题1分。

2015年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H420010机电工程项目及其建设程序1H420020机电工程项目管理的任务1H420030机电工程施工招投标管理1H420040机电工程施工合同管理1H420050机电工程设备采购管理1H420060机电工程施工组织设计案例分析题在第二章中都考些什么？招投标开始→施工准备→施工过程中→试运行→竣工验收→保质期中遇到的如何去预防、控制，如何找原因、解决合同履行问题安全问题质量问题进度问题成本问题环境保护问题内外部协调问题1H420010机电工程项目及其建设程序课后自习阅读P239，机电工程项目特点：设计的多样性、工程运行的危险性、环境条件的苛刻性注意：深化设计的设计文件，也要由原设计单位审查确认或批准（P244中间）【1H420010-2】（阅读P246）1H420020机电工程项目管理的任务学习要求：框架式的学习注意复习——•材料采购合同的履行环节内容（2011年）•设备采购合同的履行环节内容——（P250）（二）3监造、到货检验、不合格问题处理（损害、缺陷、缺少）、安装服务、试运行服务一、进度计划管理（P250）【问题】如何实施进度计划？理由是什么？P250倒数第4行答：进度计划的实施应建立跟踪、监督、检查、报告机制。

理由是：以利有效纠正计划执行中的偏差。

三、工程质量管理（P251）掌握（二）分析影响工程质量因素的主要因素生产要素——人料机（包括检查器具）环法四、施工安全管理（P252阅读理解）4．安全管理的要点（1）进行危险源识别和风险分析，制订应对措施或应急预案，做到有效控制。

（2）进行日常安全巡检，针对安全情况采取防止事故发生的措施。

（3）进行定期或专项的安全检查对检查中发现存在事故隐患需及时整改的部位跟踪监督整改情况，直至完善合格。

一、试运行准备（P253-254，阅读了解）1．试运行的技术准备工作包括：确认可以试运行的条件、编制试运行总体计划和进度计划、制订试运行技术方案、确定试运行合格评价标准。

2015年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H412020起重技术1H412000机电工程专业技术1H412020起重技术2014年1多、案例1H412021起重机械的使用要求1H412022吊具的选用原则1H412023常用吊装方案的选用原则1H412024吊装的稳定性1H412021起重机械的使用要求（三）起重机械的基本参数（P39）①载荷②额定起重量③最大幅度④最大起升高度（2009年多选）（3）吊装计算载荷——Q j=K1*K2*QQ——设备及索具重量的总和动载荷K1=1.1不均衡载荷K2=1.1-1.25（见下一页吊装载荷计算例题）（3）吊装计算载荷——Qj =K1K2Q【例题】【2013案例二】钢结构屋架为桁架，跨度30m，上弦为弧线形，下旋为水平线，下弦安装标高为21m。

单片桁架吊装重量为28t，采用地面组焊后整体吊装。

施工单位项目部采用2台吊车抬吊的方法，选用60t汽车吊和50t汽车吊各一台。

根据现场的作业条件，60t吊车最大吊装能力为15.7t，50t吊车最大吊装能力14.8t。

【问题2】通过计算吊装载荷，说明钢结构屋架起重吊装方案为什么不可行？【解析】（2013版K=1.1-1.2）2计算吊装载荷Q j=K1K2Q=1.1*1.1*28=33.88（t），若加上索具则＞33.88因受现场作业条件限制：60t吊车最大吊装能力为15.7t，50t吊车最大吊装能力为14.8t。

共同作业时，二台都必须满足载荷能力要求。

50t的吊车最大吊装能力为14.8t，2台共同作业，可起吊14.8*2=29.629.6小于33.88，额定起重量小于吊装载荷所以不能满足起吊载荷的要求。

所以背景中的钢结构屋架吊装起重方案不可行。

5．最大起升高度（P39-40）起重机最大起重高度应满足下式要求：H ＞h1+h 2+h 3+h 4h 1——设备高度（m ）；h 2——索具高度（包括钢丝绳、平衡梁、卸扣等的高度）（m ）；h 3——设备吊装到位后底部高出地脚螺栓高的高度（m ）；h 4——基础和地脚螺栓高（m ）。

2015年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H412010测量技术1H412000机电工程专业技术1H412010测量技术2014年1单1H412011测量的方法1H412012测量的要求1H412013常用测量仪器的应用1H412011测量方法四、工程测量的基本原理与方法（P28）（一）水准测量原理水平视线测定点位高程的方法：高差法、仪高法通过计算——高差法架一次仪器可以同时测多点高程——仪高法沉降观测——二等水准测量法（P29第1行）（二）基准线测量原理（P28）两点成一线测定待定点位的方法：①水平角测量②竖直角测量平面安装基准线不少于纵横两条五、工程测量程序（P29）建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

七、机电工程中常见的工程测量（P30）（二）连续生产设备安装的测量1．安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线（2013单选）。

P31标高基准点一般埋设在基础边缘且便于观测的位置。

简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点（钢制）主要用于连续生产线上的设备在安装时使用。

（三）管线工程的测量（P31）管线中心定位的依据：可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。

管线的起点、终点及转折点称为管道的主点。

（2014单选）为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。

水准点一般都选在旧建筑物墙角、台阶和基岩等处。

如无适当的地物，应提前埋设临时标桩作为水准点。

地下管线工程测量必须在回填前，测量出起、止点，窨井的坐标和管顶标高（四）长距离输电线路钢塔架基础施工的测量（P31）中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。

当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。

2015年一级建造师考试主讲人：机电工程管理与实务（精讲班）侯杏莉1H413010机械设备安装技术1H413000工业机电工程专业技术1H413010机械设备安装技术【2014年1单1多、案例】1H413011机械设备基础的种类及验收要求1H413012机械设备安装程序1H413013机械设备安装的方法1H413014机械设备安装的精度控制要求1H413011机械设备基础的种类及验收要求从真题、例题看知识点一、设备基础的种类及应用（P65-66）1．【2007年真题】精密、大型设备安装基础需要考虑减小基础振幅、减弱基础振动或控制基础沉降等，最适合采用的基础是（）。

A．扩展基础B．联合基础——适用于：大型动力设备当地基承载力比较低的时候。

C．桩基础D．沉井基础【答案】C1H413011机械设备基础的种类及验收要求从真题、例题看知识点一、设备基础的种类及应用（P65-66）2．【2011年真题】综合考虑各种因素，大型储罐选择（）基础较为妥当。

A．混合B．砂垫层C．深井D．框架式——适用于作为电机、压缩机等设备的基础。

【答案】B1H413011机械设备基础的种类及验收要求从真题、例题看知识点一、设备基础的种类及应用（P65-66）3．【2013年真题】按埋置深度分类的机械设备基础是（）。

A．箱式基础——按结构形式分类B．垫层基础——按材料组成分类C．减振基础——按使用功能划分D．联合基础——按埋置深度分类【答案】D二、设备基础施工质量验收要求（P66-67）2．设备基础混凝土强度的验收要求（P66）【2009多选、2011案例分析】（1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收①混凝土配合比②混凝土养护③混凝土强度是否符合设计要求；如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用①回弹法②钻芯法等对基础的强度进行复测。

（2）重要的设备基础应用重锤做预压强度试验，预压合格并有预压沉降详细记录。
