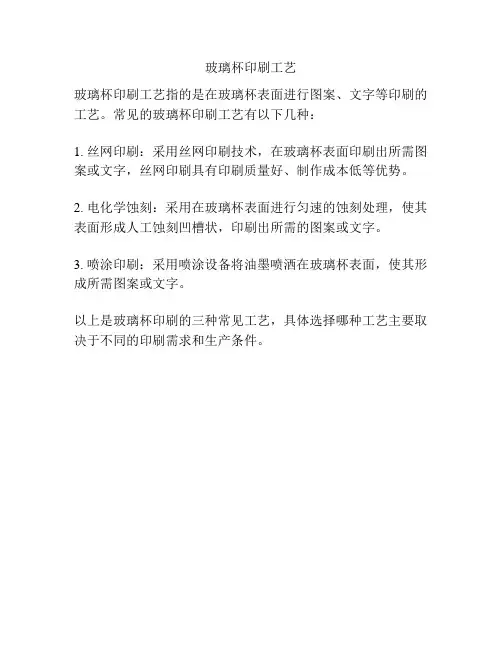

玻璃杯印刷工艺
玻璃杯印刷工艺指的是在玻璃杯表面进行图案、文字等印刷的工艺。

常见的玻璃杯印刷工艺有以下几种：
1. 丝网印刷：采用丝网印刷技术，在玻璃杯表面印刷出所需图案或文字，丝网印刷具有印刷质量好、制作成本低等优势。

2. 电化学蚀刻：采用在玻璃杯表面进行匀速的蚀刻处理，使其表面形成人工蚀刻凹槽状，印刷出所需的图案或文字。

3. 喷涂印刷：采用喷涂设备将油墨喷洒在玻璃杯表面，使其形成所需图案或文字。

以上是玻璃杯印刷的三种常见工艺，具体选择哪种工艺主要取决于不同的印刷需求和生产条件。

电化学蚀刻技术在材料制备中的应用研究电化学蚀刻技术是一种通过电化学反应来达到刻蚀材料表面的方法。

它具有特殊的优点，例如良好的选择性、高精度、高效率等等。

由于这些优点，电化学蚀刻技术被广泛应用于集成电路、微机电系统等领域。

同时，电化学蚀刻技术在材料制备中的应用也得到了进一步的研究。

本文将从电化学蚀刻技术的基本原理、电化学蚀刻技术在薄膜制备中的应用以及电化学蚀刻技术在材料加工中的应用等方面进行综述。

一、电化学蚀刻技术的基本原理电化学蚀刻技术是通过电解液中的化学反应来实现的。

电解液中溶解的离子可以电解成金属离子和阴离子。

当一个电压被施加到阳极上，电解液中的阳离子被氧化成自由离子，同时表面金属被氧化成阳离子。

这些阳离子通过电解液中的扩散将被转移到阴极，并在阴极上被还原成金属。

在阳极和阴极之间的扩散距离与电化学反应速率密切相关。

电化学蚀刻技术的特殊优点在于它的“选择性”。

与传统机械刻划不同，在电化学蚀刻技术中，反应本质上是与电极表面电势相关的。

即，反应仅在表面具有一定电势的区域中发生。

因此，电化学蚀刻技术具有非常好的精度和可控性，可以实现微米级的刻蚀，并适用于不同表面细节的处理。

二、电化学蚀刻技术在薄膜制备中的应用在薄膜制备中，电化学蚀刻技术被广泛应用于制备金属/金属氧化物、氮化物、碳化物和硅化物薄膜等。

电化学蚀刻技术制备的薄膜通常具有优异的物理化学性能、良好的质量和均匀性等优点。

例如，硅薄膜制备中的电化学蚀刻技术通常采用阳极氧化的方法进行，基于氧化硅薄膜具有很高的化学稳定性并且具有优异的介电性能。

本方法已被广泛应用于光子晶体设计、超级晶体等电子器件的制备领域。

电化学蚀刻技术在氮化硼制备中也得到了广泛的应用。

氮化硼薄膜具有很好的力学性能和高温稳定性，可以应用于金属-非金属复合材料的界面设计、高温机械元件的制备和涂层等领域。

三、电化学蚀刻技术在材料加工中的应用电化学蚀刻技术在材料加工领域中被广泛应用。

它可以适用于包括钢、铝合金、镁合金等物料的各种金属材料的蚀刻加工。

不锈钢及其制品精美的外观、优良的耐蚀性能及加工性能等特点使其应用日益广泛。

进入21世纪后，机械制造业对金属工件加工的精密化、细微化提出更高的要求。

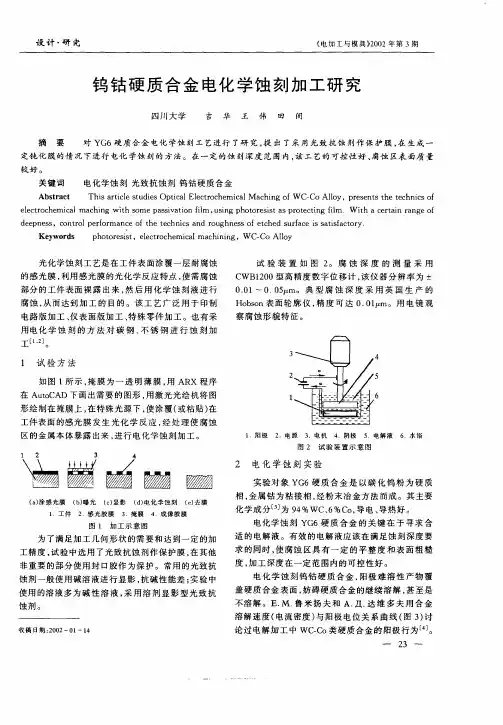

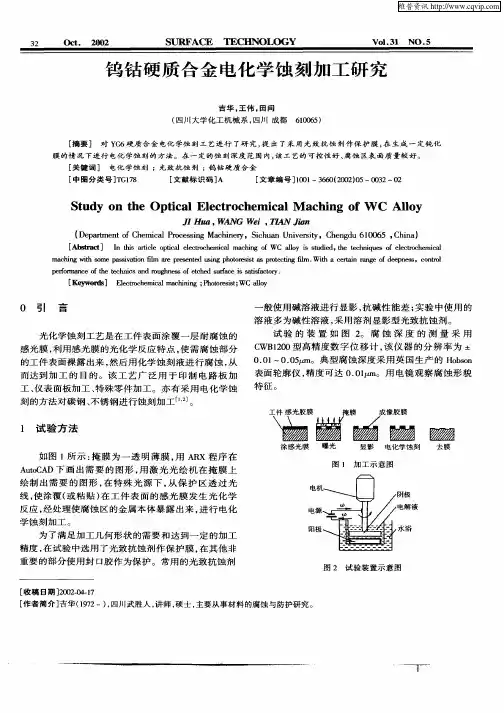

近年来，伴随光敏防蚀技术的逐渐完善，电化学蚀刻技术得到空前发展，在军械、精密仪器制造、汽车制造、电子、航天航空等行业都发挥着显著的作用[1-3]。

电化学蚀刻是以金属的电化学阳极溶解为基础，相较于其他的一些加工而言，具有加工范围广、加工表面质量好、加工效率比较高、没有宏观切削力、工具阴极不会被消耗等优点[4，5]。

在蚀刻加工中以不锈钢工件为阳极不锈钢网版为阴极，两极间保持一定距离。

在电场作用下，不锈钢阳极上非遮掩部分失去电子被氧化成金属离子进入溶液。

1　实验方法实验材料为 304不锈钢（0Cr18Ni9），其化学成分（质量分数，%）：C 0.085，Si 0.41，Mn 1.67，S 0.008，P 0.006，Ni 9.34，Cr 19.00，Fe余量。

不锈钢电化学蚀刻标记工艺，包括表面除油清洗、抗蚀膜层建立、电化学蚀刻、脱膜&清洗及成品保护等工序。

蚀刻电解液为一定浓度的FeCl3+HCl+添加剂A，溶剂为去离子水。

采用导电棉沾取电解液在试验件表面进行电化学蚀刻，蚀刻后脱膜干燥。

深度计用来记录蚀刻槽深度；金相显微镜观察蚀刻槽内部的腐蚀状态。

2　蚀刻结果与讨论2.1　工艺参数对蚀刻深度的影响本实验采用FeCl3+HCl+添加剂A电解液体系作为研究对象，根据项目工艺要求（蚀刻槽深度≥0.013 mm）。

讨论电解液质量分数（图1a和图1b）、蚀刻电压（图1c）和蚀刻时间（图1d）对不锈钢蚀刻深度的影响。

实验温度为25℃，随后扩展到温度范围10~35℃均可（根据不同季节室内操作情况而定）。

图1　工艺参数对蚀刻深度的影响（改变某一参数时，其他参数：20%FeCl3，2 % HCl，蚀刻电压10V，时间2min）Figure 1　Influence of process parameters on etching depth 由图1可知，随着质量分数、电压和时间的升高，蚀刻深度均有所提高；盐酸对蚀刻深度的提高作用最大，当其他条件不变，HCl质量分数增加到5 %时，蚀刻槽深度可达0.086 mm，约为没有HCl加入时蚀刻深度的9倍；蚀刻电压>8 V后，蚀刻深度随电压快速增长；蚀doi：10.3969/j.issn.1004-275X.2018.07.024304不锈钢快速电化学蚀刻工艺研究谭俊哲1，刘　洋1，吴利敏2，赵亚楠2*（1.沈鼓集团核电泵业有限公司，辽宁　沈阳　110142；2.沈阳化工大学应用化学学院，辽宁　沈阳　110142）摘　要：针对304不锈钢表面的快速电化学蚀刻图文标记方法进行了研究。

金属的化学和电化学蚀刻加工及抛光一、实验导言金属材料和非金属材料各有不同的加工处理方法。

金属材料的加工成形和提高表面光洁度的方法很多，历史悠久的传统加工方法有：热加工，即将材料加热至熔融状态，放到模具里冷却成形；机械加工：在常温下，用车床、刨床、镗床、铣床以及冷扎等加工工具的机械能量，使被加工材料成形。

随着被加工材料组成、材质的变化，仅仅用传统加工方法已不能满足生产和科研的需要。

20世纪50年代以来，对材料的化学和电化学加工方法迅速发展起来。

化学加工是利用自发进行的氧化还原反应将电极电势低的金属氧化掉，保留下需要的部分成为产品。

这种加工方法又称为化学蚀刻。

之所以称为“蚀刻”，是因为其加工反应原理与金属腐蚀原理相同，也可以说是金属腐蚀原理在材料加工中的应用。

随着电讯技术的迅猛发展，电子器件的生产加工技术不断更新，越来越趋向于微型化、精密化，集成化，以至如在“微波水热合成法制备纳米材料”中所述：在分子和原子量级上加工器件已不足为奇。

不过截至目前，印刷电路板的制作工艺仍在沿用始于上世纪初的化学蚀刻方法。

电化学加工是利用电化学中电解的原理使非自发进行的氧化还原反应得以进行，而将金属加工成为需要的产品的。

这种加工方法又称为电化学蚀刻。

不锈钢是具有抵抗大气、酸、碱、盐等腐蚀作用的合金钢的总称。

在钢中添加元素铬，其含量达12％～13％以上，含量超过17％的不锈钢为耐酸钢。

典型不锈钢的化学成分为：1Crl8Ni9Ti。

不锈钢的强耐腐蚀性使得一般的化学加工对它来说不适宜。

因此常用电化学加工法。

化学蚀刻和电化学蚀刻二者的区别在于前者不必通电流，而后者需要外电源通电实现加工反应。

从加工速率来说，电化学加工来得快。

化学蚀刻和电化学蚀刻主要用于：各种难切削材料的加工(硬质合金、钛合金等)、各种复杂表面的加工(喷气涡轮机叶片、整体涡轮、发动机机匣等)、各种超精、光整及特殊要求的加工(航天、航空陀螺仪等)。

为了提高加工效率和质量，人们寻找更加有效的加工方法，还创造出了将化学或电化学加工与机械加工有机结合、同步进行的加工方法，例如，电解磨翻、电解珩磨等。

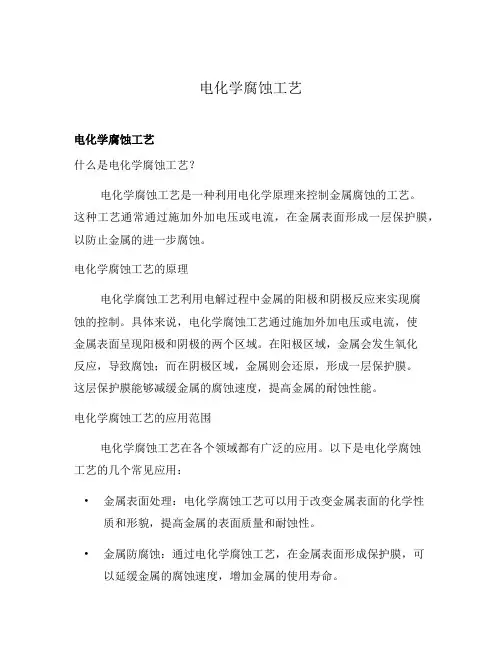

电化学腐蚀工艺电化学腐蚀工艺什么是电化学腐蚀工艺？电化学腐蚀工艺是一种利用电化学原理来控制金属腐蚀的工艺。

这种工艺通常通过施加外加电压或电流，在金属表面形成一层保护膜，以防止金属的进一步腐蚀。

电化学腐蚀工艺的原理电化学腐蚀工艺利用电解过程中金属的阳极和阴极反应来实现腐蚀的控制。

具体来说，电化学腐蚀工艺通过施加外加电压或电流，使金属表面呈现阳极和阴极的两个区域。

在阳极区域，金属会发生氧化反应，导致腐蚀；而在阴极区域，金属则会还原，形成一层保护膜。

这层保护膜能够减缓金属的腐蚀速度，提高金属的耐蚀性能。

电化学腐蚀工艺的应用范围电化学腐蚀工艺在各个领域都有广泛的应用。

以下是电化学腐蚀工艺的几个常见应用：•金属表面处理：电化学腐蚀工艺可以用于改变金属表面的化学性质和形貌，提高金属的表面质量和耐蚀性。

•金属防腐蚀：通过电化学腐蚀工艺，在金属表面形成保护膜，可以延缓金属的腐蚀速度，增加金属的使用寿命。

•电镀：电化学腐蚀工艺在电镀行业中得到广泛应用。

通过电解沉积的方式，在金属表面形成一层均匀、致密的金属薄膜，提高金属的耐腐蚀性和装饰性。

•电解清洗：电化学腐蚀工艺可以用于对金属表面的油污、氧化物和其他杂质进行清洗，提高金属的表面质量。

电化学腐蚀工艺的优势和挑战电化学腐蚀工艺具有以下优势：•环境友好：相比其他腐蚀控制方法，电化学腐蚀工艺无需使用有毒、有害的化学药剂，对环境污染较小。

•高效节能：电化学腐蚀工艺不会产生较多的热量和废气，能够实现能源的有效利用。

•可控性强：电化学腐蚀工艺可以根据需要调整电流、电压和电解液的成分，以实现对金属腐蚀的精确控制。

然而，电化学腐蚀工艺也面临一些挑战：•技术复杂：电化学腐蚀工艺需要对电化学原理具有深入的了解，操作较为复杂，需要高水平的技术支持。

•成本较高：电化学腐蚀工艺设备和材料成本较高，对于中小型企业而言可能不太实用。

•电解液处理：电化学腐蚀工艺中使用的电解液需要进行处理和循环利用，处理过程可能会带来一定的成本和环境问题。

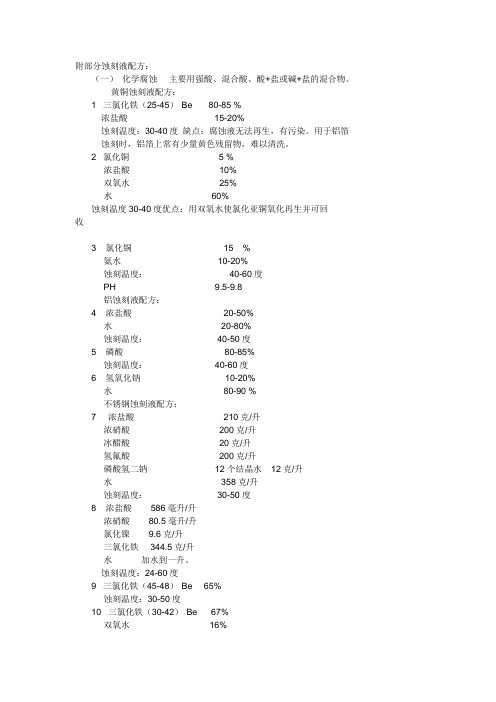

附部分蚀刻液配方：（一）化学腐蚀主要用强酸、混合酸、酸+盐或碱+盐的混合物。

黄铜蚀刻液配方：1 三氯化铁（25-45）°Be 80-85 %浓盐酸15-20%蚀刻温度：30-40度缺点：腐蚀液无法再生，有污染。

用于铝箔蚀刻时，铝箔上常有少量黄色残留物，难以清洗。

2 氯化铜 5 %浓盐酸10%双氧水25%水60%蚀刻温度30-40度优点：用双氧水使氯化亚铜氧化再生并可回收3 氯化铜15 %氨水10-20%蚀刻温度：40-60度PH 9.5-9.8铝蚀刻液配方：4 浓盐酸20-50%水20-80%蚀刻温度：40-50度5 磷酸80-85%蚀刻温度：40-60度6 氢氧化钠10-20%水80-90 %不锈钢蚀刻液配方：7 浓盐酸210克/升浓硝酸200克/升冰醋酸20克/升氢氟酸200克/升磷酸氢二钠12个结晶水12克/升水358克/升蚀刻温度：30-50度8 浓盐酸586毫升/升浓硝酸80.5毫升/升氯化镍9.6克/升三氯化铁344.5克/升水加水到一升。

蚀刻温度：24-60度9 三氯化铁（45-48）°Be 65%蚀刻温度：30-50度10 三氯化铁（30-42）°Be 67%双氧水16%氢氟酸17%蚀刻温度：30-50度11 三氯化铁（40-45）°Be 65%双氧水10%氢氟酸25%蚀刻温度：30-50度注意：不锈钢材料的成份不同所采用的蚀刻液配方也应不同。

钛金板蚀刻液配方：在腐蚀之前，先用氢氟酸或用氟化钠水溶液少量盐酸擦洗把表面钛金膜去掉，再用7至11不锈钢腐蚀液蚀刻。

铁蚀刻液配方：12 硝酸25%三氯化铁45°Be 25%水50%蚀刻温度：30-50度（二）电化学蚀刻13 20%氯化钠或氯化钾水溶解用盐酸－硫酸铜－水溶液腐蚀效果很不错的，大家可以试试。

盐酸20ml/水20ml/硫酸铜5g，腐蚀时间3—10秒，腐蚀时对着光线A101大多数钢种1:1(容积比工业盐酸水溶液60-80℃热蚀时间:易切削钢5-10min碳素钢等5-20min合金钢等15-20min酸蚀后防锈方法:a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。

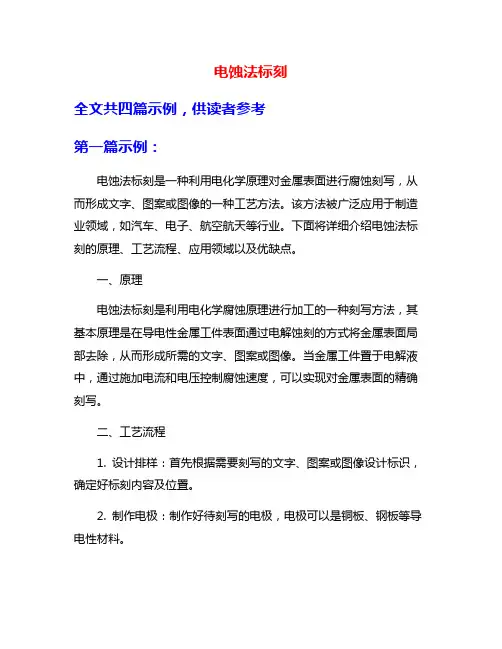

电蚀法标刻全文共四篇示例，供读者参考第一篇示例：电蚀法标刻是一种利用电化学原理对金属表面进行腐蚀刻写，从而形成文字、图案或图像的一种工艺方法。

该方法被广泛应用于制造业领域，如汽车、电子、航空航天等行业。

下面将详细介绍电蚀法标刻的原理、工艺流程、应用领域以及优缺点。

一、原理电蚀法标刻是利用电化学腐蚀原理进行加工的一种刻写方法，其基本原理是在导电性金属工件表面通过电解蚀刻的方式将金属表面局部去除，从而形成所需的文字、图案或图像。

当金属工件置于电解液中，通过施加电流和电压控制腐蚀速度，可以实现对金属表面的精确刻写。

二、工艺流程1. 设计排样：首先根据需要刻写的文字、图案或图像设计标识，确定好标刻内容及位置。

2. 制作电极：制作好待刻写的电极，电极可以是铜板、钢板等导电性材料。

3. 选择电解液：根据不同金属材料选择适合的电解液，常用的电解液有氯化铁、硫酸等。

4. 腐蚀加工：将金属工件与电极放入电解槽中，通过施加电流和电压进行腐蚀加工，直到刻写内容清晰为止。

5. 清洗抛光：完成腐蚀刻写后，对金属表面进行清洗、抛光处理，使刻写内容更加明显。

三、应用领域电蚀法标刻技术广泛应用于汽车行业、电子行业、航空航天领域等多个制造业领域，主要用于产品标识、编号、图案装饰等方面。

例如在汽车制造中，常用于车身标识、零部件编号等标记；在电子行业，常用于电路板标识、封装标记等应用；在航空航天领域，用于航空器外表面标识、零部件标记等方面。

四、优缺点电蚀法标刻具有以下优点：1. 高精度：可以实现对金属表面的高精度刻写，文字、图案清晰精致。

2. 无机械接触：与传统刻字方式相比，电蚀法标刻无需机械接触金属表面，减少划伤损耗。

3. 可控制刻写深度：通过调整电流和电压可以控制刻写深度，适用于不同刻写要求。

电蚀法标刻也存在一些缺点：1. 加工速度较慢：相比于其他刻写方式，电蚀法标刻加工速度较慢，需要较长时间完成加工。

2. 设备成本较高：制造电蚀法标刻设备和电解槽等设备成本较高，对厂家的投入较大。

电化学加工（ECM）使用电化学反应（或电化学腐蚀）来处理金属材料。

与机械加工相比，电化学加工不受材料硬度和韧性的限制，已广泛用于工业生产中。

常见的电化学加工包括电化学加工，电研磨，电化学抛光，电镀，电蚀刻和电解熔炼。

简单的介绍电化学加工（ECM）是非传统加工的重要分支。

它已成为一种成熟的非传统加工技术，并广泛应用于许多领域。

在电化学加工中，使用硅整流稳压电源，并且过去使用全波整流代替半波整流。

纹波可保持在5％之内，这不仅提高了处理速度，而且还限制了间隙中的电弧并防止灰尘沉积在阴极上。

在电压调节方面，使用两种电压调节方法：饱和电感器和晶闸管。

前者更适合当前水平的电化学加工。

电源规格分为三个等级：电流为50-500 a的小型电源，用于加工中小型阴极的小孔，去毛刺，抛光和电解车削；中等电源，电流为1000-5000 a，用于处理中等大小的孔和腔（50-150 cm2）；电流为10000-40000 a的大型电源用于处理面积为2 00-1000 cm2或更大的大型零件。

常用的电压范围是12-20伏。

硬质合金，钨，铜和铜锌合金的电化学加工需要特殊的电源。

原因是这些材料的晶格中的某些原子不容易被离子化，而晶格中的其他原子则受到很多腐蚀。

例如，碳化钨晶格中的碳原子不能在正电势的条件下进行处理，而必须具有负电势（即电源电流具有负半波）；加工铜锌合金的电源不仅要有负半波，而且还要对电流波形，正半波和负半波的间隔和排列有一定的要求。

使用专用电源还可以解决间隙中一些相对惰性离子的积累问题，从而改变间隙电阻和电场的分布，从而有效地提高了加工精度。

由于电化学加工过程中间隙的短路，电源系统通常具有良好的短路保护功能，因此在发生火花和短路时不会损坏阴极和工件。

国内情况自1950年代以来，电化学加工（ECM）已广泛用于航空发动机叶片，圆柱零件，花键孔，内齿轮，模具，阀板和其他异形零件的加工。

近年来，一些具有较高重复精度的电解质和混合气体电化学加工（ECM）极大地提高了ECM的成形精度，简化了工具阴极的设计，并推动了ECM技术的进一步发展。

蚀刻因子要求标准引言蚀刻因子是指材料在蚀刻过程中的受损程度，是评估材料耐蚀性能的重要指标之一。

蚀刻因子要求标准旨在规范蚀刻因子的测量和评估方法，以确保蚀刻因子的准确性和可比性。

本文将深入探讨蚀刻因子要求标准的相关内容。

什么是蚀刻因子蚀刻因子是指材料在蚀刻过程中的受损程度。

蚀刻是一种通过化学反应将材料表面溶解掉的方法，常用于材料的表面处理和分析。

蚀刻因子是评估材料耐蚀性能的重要指标，对于材料的选择和应用具有重要意义。

蚀刻因子的测量方法蚀刻因子的测量方法多种多样，常见的有重量损失法、电化学法和显微镜观察法等。

下面将分别介绍这些测量方法的原理和步骤。

重量损失法重量损失法是最常用的蚀刻因子测量方法之一。

其原理是通过测量材料在蚀刻过程中的重量变化来计算蚀刻因子。

具体步骤如下：1.准备样品：选择合适的样品尺寸和形状，并进行必要的表面处理，如抛光和清洗。

2.称量样品：使用精密天平称量样品的初始重量，并记录下来。

3.进行蚀刻：将样品放入蚀刻液中，在规定的条件下进行蚀刻，如温度、时间和浓度等。

4.取出样品：蚀刻结束后，取出样品并进行必要的清洗和干燥。

5.再次称量样品：使用同一精密天平再次称量样品的重量，并记录下来。

6.计算蚀刻因子：根据样品的重量变化和蚀刻时间计算蚀刻因子。

电化学法电化学法是一种通过测量材料在电化学环境中的电流或电势变化来评估蚀刻因子的方法。

其原理是利用电化学反应的速率与蚀刻因子之间的关系进行测量。

具体步骤如下：1.准备电化学池：搭建合适的电化学池，包括工作电极、参比电极和计数电极等。

2.准备样品：选择合适的样品尺寸和形状，并进行必要的表面处理，如抛光和清洗。

3.进行电化学测试：将样品放入电化学池中，在规定的条件下进行电化学测试，如电流密度、电位扫描速率和测试时间等。

4.记录电流或电势变化：根据测试结果记录样品在不同时间点的电流或电势变化。

5.计算蚀刻因子：根据电流或电势变化和蚀刻时间计算蚀刻因子。
