蜗轮蜗杆怎样设计？基本参数模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m 和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮端面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值。
编辑本段分类蜗轮蜗杆大致有这些系列： 1、WH系列蜗轮蜗杆减速机：WHT/WHX/WHS/WHC 2、CW系列蜗轮蜗杆减速机：CWU/CWS/CWO 3、WP系列蜗轮蜗杆减速机：WPA/WPS/WPW/WPE/WPZ/WPD 编辑本段蜗轮蜗杆正确啮合的条件1.中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等于蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等于蜗杆的轴面压力角且为标准值，即 ==m ，== 2.当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋蜗轮蜗杆线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题 1.蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小于啮合齿间当量摩擦角时，机构自锁。
2.引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
3.蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等于，而是，蜗杆蜗轮机构的中心距不等于，而是。
4.蜗杆蜗轮传动中蜗轮转向的判定方法，可根据啮合点K处方向、方向（平行于螺旋线的切线）及应垂直于蜗轮轴线画速度矢量三角形来判定；也可用“右旋蜗杆左手握，左旋蜗杆右手握，四指拇指”来判定。
编辑本段蜗轮及蜗杆机构的特点1.可以得到很大的传动比，比交错轴斜齿轮机构紧凑2.两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构3.蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小4.具有自锁性。

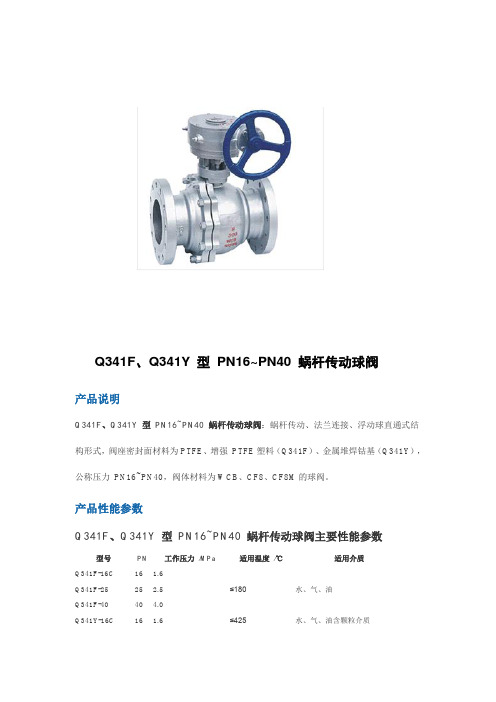

Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀产品说明Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
产品性能参数Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀主要性能参数型号PN 工作压力/MPa 适用温度/℃适用介质Q341F-16C 16 1.6Q341F-25 25 2.5≤180水、气、油Q341F-40 40 4.0Q341Y-16C 16 1.6 ≤425水、气、油含颗粒介质Q341Y-25 25 2.5Q341Y-40 40 4.0Q341F-16P 16 1.6≤180硝酸类Q341F-25P 25 2.5Q341F-40P 40 4.0Q341Y-16P 16 1.6≤450水、气、油含颗粒介质Q341Y-25P 25 2.5Q341Y-40P 40 4.0Q341F-16R 16 1.6≤180硝酸类Q341F-25R 25 2.5Q341F-40R 40 4.0Q341Y-16R 16 1.6≤450水、气、油含颗粒介质Q341Y-25R 25 2.5Q341Y-40R 40 4.0产品零部件材料Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀零部件材料型号材料阀体阀杆密封面填料Q341F-16CWCB 2Cr133043161Cr18Ni9Ti1Cr18Ni12Mo2TiPTFE、增强PTFE PTFEQ341F-25Q341F-40Q341Y-16C金属堆焊钴基柔性石墨Q341Y-25Q341Y-40Q341F-16PCF8 304 PTFE、增强PTFE PTFEQ341F-25PQ341F-40PQ341Y-16P金属堆焊钴基柔性石墨Q341Y-25PQ341Y-40PQ341F-16RCF8M 316 PTFE、增强PTFE PTFEQ341F-25RQ341F-40RQ341Y-16RQ341Y-25R金属堆焊钴基柔性石墨Q341Y-40R产品外形及结构尺寸Q341F、Q341Y 型PN16 蜗杆传动球阀主要外形及结构尺寸（mm）DN L D H 重量/kg125 320 245 542 110150 360 280 572 130200 457 335 638 200250 533 405 828 245300 610 460 948 500Q341F、Q341Y 型PN25 蜗杆传动球阀主要外形及结构尺寸（mm）DN L D H 重量/kg100 305 230 528 90125 381 270 547 130150 403 300 592 170200 419 360 791 250250 568 425 926 385300 648 485 948 625Q341F、Q341Y 型PN40 蜗杆传动球阀主要外形及结构尺寸（mm）DN L D H 重量/kg100 305 230 528 95125 381 270 547 135 150 403 300 592 175 200 419 375 791 265 250 568 445 926 524 300 648 510 948 665。
蜗轮蜗杆传动机构三类设计文件一、设计文件概述蜗轮蜗杆传动机构是机械传动中常用的一种，其结构简单，可靠性高，承载能力强等优点使得其在工业生产中应用广泛。
本设计文件主要介绍蜗轮蜗杆传动机构的三种设计方案，包括设计原理、选型计算、零件加工及装配等内容。
二、方案一：单级蜗轮蜗杆传动机构1. 设计原理单级蜗轮蜗杆传动机构由一个螺旋线角度为90度的蜗杆和一个与之啮合的齿数为1的圆柱形齿轮（即蜗轮）组成。
在工作时，通过旋转输入端的蜗杆来带动输出端的齿轮转动，从而实现传递功率和扭矩。
2. 选型计算（1）根据需要传递的功率和转速确定输出端齿轮的模数；（2）根据齿数为1和啮合角为90度确定输入端螺旋线角度；（3）根据输入端直径与模数计算出输入端齿数；（4）根据公式计算出输出端齿数：z2 = z1 / cos(α)；（5）根据选定的材料和齿轮参数计算出模数、节圆直径等尺寸。
3. 零件加工及装配（1）加工输入端蜗杆和输出端蜗轮；（2）加工支撑座和安装螺栓孔；（3）组装输入端蜗杆、输出端齿轮和支撑座。
三、方案二：多级蜗轮蜗杆传动机构1. 设计原理多级蜗轮蜗杆传动机构由多个单级传动机构串联组成。
在工作时，每个单级传动机构将输入端的功率和扭矩传递给下一个单级传动机构，最终输出到输出端。
2. 选型计算（1）根据需要传递的功率和转速确定每个单级输出端齿轮的模数；（2）根据齿数为1和啮合角为90度确定每个单级输入端螺旋线角度；（3）根据上一个单级输出端齿轮的模数和下一个单级输入端齿数计算出每个单级输入端直径；（4）根据公式计算出每个单级输出端齿数：z2 = z1 / cos(α)；（5）根据选定的材料和齿轮参数计算出每个单级的模数、节圆直径等尺寸。
3. 零件加工及装配（1）加工每个单级输入端蜗杆和输出端蜗轮；（2）加工支撑座和安装螺栓孔；（3）组装每个单级输入端蜗杆、输出端齿轮和支撑座，将多个单级传动机构串联组成多级传动机构。
四、方案三：倒置式蜗轮蜗杆传动机构1. 设计原理倒置式蜗轮蜗杆传动机构是一种将输入端与输出端位置互换的设计方案。
蜗轮蜗杆设计摘要蜗杆传动从属齿轮传动，在现代工业中应用非常广泛。
蜗轮蜗杆包含两个部分：蜗杆和蜗轮，其齿形大多数由直线、平面或者平面上的曲线经过一次或两次展成运动形成。
由于蜗轮蜗杆结构性特点，它用于传递空间两相错轴间的运动和动力。
蜗杆传动机构多数情况下蜗杆为主动件,蜗轮为被动件。
蜗杆传动具有传动比大、体积小、运转平稳、噪音小等特点。
在机床制造业中，普通圆柱蜗杆传动的应用尤为普遍，并且几乎成了一般低速传动工作台和连续分度机构的唯一传动形式；冶金工业轧机压下机构都采用大型蜗杆传动；煤矿设备中的各种类型的绞车及采煤机组牵引传动;起重运输业中各种提升设备及无轨电车等都采用蜗杆传动。
其他，在精密仪器设备、军工、宇宙观测仪器中，蜗杆传动常用作分度机构、操纵机构、计算机构、测距机构等等，大型天文望远镜、雷达等也离不开蜗杆传动。
关键词：蜗轮蜗杆目录第一章蜗杆传动的类型和特点 (88)1.1 蜗杆传动的类型 (88)1。
2 蜗杆传动的特点 (89)第二章蜗轮传动的基本参数和几何尺寸计算 (90)2。
1 蜗杆传动的基本参数 (90)2。
2 蜗杆传动的几何尺寸计算 (93)第三章蜗轮传动的失效形式、设计准则、材料和结构 (95)3。
1 蜗杆传动的失效形式和设计准则 (95)3。
2 蜗杆、蜗轮的材料和结构 (96)第四章蜗轮传动的强度计算 (98)4。
1蜗杆传动的受力分析 (98)4.2 蜗轮齿面接触疲劳强度计算 (99)4。
3 蜗轮轮齿的齿根弯曲疲劳强度计算 (100)第五章蜗轮传动的效率、润滑和热平衡计算 (101)5.1蜗杆传动的效率 (101)5.2 蜗杆传动的润滑 (101)5.3 蜗杆传动的热平衡计算 (104)结论 (106)致谢 (107)参考文献 (108)第一章 蜗杆传动的类型和特点蜗杆传动由蜗杆、蜗轮和机架组成,用来传递空间两交错轴的运动和动力。
如图1-1所示。
通常两轴交错角为90°,蜗杆为主动件.1.1 蜗杆传动的类型如图1—2所示，根据蜗杆的形状,蜗杆传动可分为圆柱蜗杆传动（图a)，环面蜗杆传动(图b ）,和锥面蜗杆传动(图c)。
蜗轮蜗杆设计步骤1. 确定设计要求在进行蜗轮蜗杆的设计之前，首先需要明确设计要求。
这包括所需传动比、承载能力、材料选择等方面的要求。
根据实际应用需求和设计要求，确定蜗轮蜗杆的参数，如模数、螺旋角、轴向模数等。
2. 进行初步设计根据设计要求和参数，进行蜗轮蜗杆的初步设计。
首先，确定蜗杆的螺旋方向和螺旋角度。
然后，根据蜗轮的齿数和蜗杆的螺旋角度，计算蜗杆的螺距和螺杆轴向模数。
根据蜗杆的参数，进行初步设计并确定材料。
3. 进行传动效率计算在设计过程中，需要进行传动效率的计算，以评估设计的合理性。
传动效率的计算涉及到齿轮传动的许多因素，如齿轮的精度、润滑状态等。
通过传动效率的计算，可以确定设计的合理性。
4. 进行强度计算蜗轮蜗杆的设计还需要进行强度计算。
强度计算主要涉及到齿面强度和齿根强度的计算。
通过强度计算，可以评估蜗轮蜗杆的承载能力，并根据计算结果进行必要的优化。
5. 进行齿面修形计算在进行蜗轮蜗杆设计时，需要进行齿面修形计算。
齿面修形计算的目的是使蜗轮蜗杆传动更加平稳。
通过齿面修形计算，可以确定修形参数，并进行修形设计。
6. 进行尺寸设计在完成初步设计和计算之后，可以进行尺寸设计。
尺寸设计包括蜗轮蜗杆的几何尺寸和齿面参数的确定。
根据设计要求和计算结果，进行尺寸设计，绘制出蜗轮蜗杆的详细图纸。
7. 进行材料选择根据设计要求和计算结果，进行材料选择。
选择合适的材料可以保证蜗轮蜗杆的强度和耐磨性。
根据蜗轮蜗杆的工作条件和要求，选择适当的材料，并进行材料的热处理，以提高其性能和寿命。
8. 进行制造工艺设计在蜗轮蜗杆的设计过程中，还需要进行制造工艺设计。
制造工艺设计包括机械加工工艺、热处理工艺等方面的设计。
根据蜗轮蜗杆的材料和尺寸设计，确定适当的制造工艺，并进行制造工艺流程的设计。
9. 进行装配和测试在蜗轮蜗杆的制造完成之后，进行装配和测试。
装配过程中需要注意蜗轮蜗杆的配合度和轴向间隙等问题。
装配完成后，进行传动测试，以评估蜗轮蜗杆的传动性能和稳定性。
蜗轮蜗杆驱动C型耐磨球阀结构设计
摘要：煤化工产业为石油、天然气等不可再生能源及其副产品提供了廉价环
保的替代品，是具有极广阔发展前景的朝阳产业。
C型耐磨球阀作为煤化工这些
系统的组成部分，通过控制和开关顺序动作，起到了关键的作用，保证了整个工
艺流程的实现。
然而在高压、高温、含固体颗粒等介质条件下，传统球阀易磨损、易造成物料堵塞以及容易出现高温工况下阀门密封失效等情况。
因此，现设计一
种蜗轮蜗杆传动C型耐磨球阀，该阀门综合了多种严酷工况阀门的优点，同时一
定程度上消除了它们的不足和局限性。
关键词：C型耐磨球阀、低扭矩、高耐磨损、阀座自清洁功能
前言
我国是一个“多煤，缺油，少气”的国家，煤资源丰富，超过10000亿t，
按采取率50%计，成品煤50000亿体，可资用100多年，煤既是能源，又是重要
的化工原料，在国家“十一五”规划中，煤化工将成为一个新的支柱产业，仅次
于钢铁行业。
作为化工原料，煤可制乙烯、甲醇、氢等均需先将煤气化。
煤化工
产业为石油、天然气等不可再生能源及其副产品提供了廉价环保的替代品，是具
有极广阔发展前景的朝阳产业。
蜗轮蜗杆驱动C型耐磨球阀是一种常用于高温、高压、强腐蚀介质的流体控
制装置。
它采用了蜗轮和蜗杆的传动方式，通过旋转蜗杆带动球体旋转从而实现
流体的开闭控制。
其主要应用于石油、化工、冶金、电力等领域，具有防腐、耐磨、密封性好等优点，是现代工业流体控制领域的重要组成部分。
具体来说，其
广泛应用于煤化工装置排渣系统，其使用介质为含有固态矿渣和灰分的高温渣水，对阀体流道、阀门球体及阀座等部件及密封面有严重的冲刷和磨损效应。
要求阀
内件选用高硬度材质并通过高技术硬化处理，以往类似产品广泛采用进口。
蜗轮蜗杆驱动C型球阀用于煤化工装置系统，完全符合煤气化装置中煤浆给料、煤渣、黑水工艺的设计要求，各项性能达到或优于国外同类产品；作为进口
产品的完美升级替代品，其替换时无需更改现场管道。
因此，在全面考虑了煤化
工行业严苛工况条件以及结合用户使用需求后，在以往普通阀上创新性地设计了
组合式密封阀座及具有无卡阻内腔流道设计，极大地提高了产品性能及用户使用
体验。
1.国内外研究发展动态
在煤化工、冶炼、冶金和电力等行业中，其输送的介质为灰水、矿浆、渣水、黑水、灰粉等均含有固体渣子颗粒。
工况条件十分恶劣，在高温高压工况下介质
容易出现结疤、结垢，同时介质中固体颗粒硬度非常高，具有极强的冲刷性、磨
损性。
国外相应产品球阀设计为固定阀座，阀杆无偏心轴设计高温下阀座容易卡死，并且密封面磨损后不能自动补偿。
且金属硬密封球阀加工工艺十分复杂，自
造生产费用昂贵。
现设计蜗轮蜗杆驱动C型球，阀座采用单阀座结构设计，具有
自动补偿功能，在保证阀门的密封性的基础上，同时保证了高温高压下阀门不易
卡死。
适用于石油、化工、城市给排水等要求严格切断的工况，蜗轮蜗杆传动C
型球阀密封效果良好。
采用固定式、全通径、防火防静电设计；通道圆整平滑，
流道通畅，介质沉积少。
流道口表面添加特殊合金保护层，防止介质腐蚀和冲刷；阀体两侧设计有创新性辅助密封结构，该结构能有效防止介质在阀门半开状态下
进入到阀腔。
且阀门往往采用蜗轮蜗杆驱动，传动比大、传动平稳无噪声，结构
紧凑。
蜗轮蜗杆则具有良好的自锁性使得C型耐磨球阀启闭定位准确。
此外在国外方面，蜗轮蜗杆驱动C型耐磨球阀的研究主要集中在传动机构、
材料、密封等方面。
美国的FarrisEngineering公司开发了一种新型蜗轮蜗杆驱
动C型耐磨球阀，采用了高强度、高硬度的材料制造，提高了其密封性和使用寿命。
德国的KSB公司则研发了基于智能化控制的蜗轮蜗杆驱动C型耐磨球阀，具
有更高的控制精度和可靠性。
在国内的研究则主要集中在仿真模拟、优化设计、
新材料应用等方面。
例如，中国石化大庆分公司研制了一种新型蜗轮蜗杆驱动C
型耐磨球阀，采用了高强度、高韧性的钢材，提高了其抗磨损性和使用寿命。
华
南理工大学研究团队开发了基于数值仿真的蜗轮蜗杆驱动C型耐磨球阀优化设计
方法，提高了其传动效率和控制精度。
2.发展历程以及背景技术
蜗轮蜗杆驱动C型耐磨球阀的发展可以追溯到蜗轮蜗杆传动技术的发展历程。
蜗轮蜗杆传动是一种常用的传动方式，它通过蜗轮和蜗杆的啮合来实现传动，具
有传动比大、传动效率高、噪音低等优点，广泛应用于各种机械传动领域。
在流
体控制领域，蜗轮蜗杆传动技术被应用于球阀的传动方案中。
球阀则是一种常用
的流体控制装置，其具有结构简单、密封性好、开闭方便等优点，这些特点使其
成为流体控制领域的重要组成部分。
但是，传统的球阀结构在高温、高压、强腐
蚀介质下容易出现泄漏、磨损等问题，严重影响了流体控制的效果。
为了解决传
统球阀的问题，C型耐磨球阀应运而生。
C型耐磨球阀采用了蜗轮蜗杆传动技术，通过蜗杆带动球体旋转实现流体的开闭控制，同时采用了高强度、耐磨材料制成
的球体和密封圈，能够有效地防止泄漏和磨损，提高了球阀的使用寿命和控制效果。
除了蜗轮蜗杆传动技术和高强度、耐磨材料的应用，C型耐磨球阀还采用了
多种先进技术来保证其性能和可靠性。
例如，先进的液压控制系统和电动执行机构，能够实现远程控制和智能化控制以及采用了先进的气动执行机构，使其能够
实现快速开闭和自动控制；另外，还有先进的密封材料和密封技术能够实现高密
封性和防腐性。
3.蜗轮蜗杆驱动C型耐磨球阀设计
如图1所示，蜗轮蜗杆驱动C型耐磨球阀球体在下阀杆和上阀杆的连接支撑下，通过转动蜗轮驱动执行器实现阀门的开启与关闭。
关闭后球冠与动密封圈、
固定密封圈实现稳定密封。
阀体、左右阀盖、动密封圈、固定密封圈、填料、填
料压套等零部件组成密闭容器密封结构。
当有左边介质流向时，上阀杆在蜗轮驱
动执行器作用下关闭阀门，球冠与固定密封圈紧密接触实现高效密封。
当有右边
介质流向时，动密封圈在介质活塞作用力下，并通过弹簧共同作用下，使得动密
封圈紧紧贴合作用在球冠上，实现良好的高效密封。
同时，本结构设计采用动密
封圈和固定密封圈组合密封来实现软硬复合双向流密封，解决了市场上普通偏心
半球阀无法实现介质双向流软硬复合的缺点。
采用本结构设计达到了密封的高性能。
蜗轮蜗杆驱动C型耐磨球阀采用固定球特殊阀座结构，特殊的硬度表面处理
工艺、阀杆使用双层密封结构，球、杆一体式，阀座自刮削式设计，流体阻力小、开关迅速、方便、最小的磨损、最小的维护量、密封等级高、使用寿命长、扭矩小、开关灵活等特点。
如图2阀座密封组件三维视图所示，阀座则采用特殊结构设计，弹簧驱动弹
簧座压紧阀座石墨密封圈，石墨密封圈与阀座配合形成密封效果。
组合密封圈通
过阀座盖板螺钉连接到阀体上面形成活塞效应阀座。
同时阀座密封面加工成锐角
刀口状，使阀芯在启闭过程中实现自清洁功能，确保阀门动作流畅无卡阻。
如图3阀体零件图所示，两阀座采用双重组合密封式结构，能先后对应阻止
气态和固态颗粒介质；其前后两阀座均可同时密封，实现双阻断功能，可独立实
现密封效果；该结构同时降低了高压力流体对密封表面形成的高密封比压，减小
了阀门的操作扭矩，确保阀门零泄漏。
两阀座均采用动态弹簧承载加载形式。
承
载弹簧选用耐高温、耐腐蚀、抗氧化的镍基合金材料制成特殊环形弹簧，解决了
传统柱簧形式因受力不均匀容易变形、卡死的现象。
阀体则采用了球形内腔设计，避免了应力集中。
4.未来发展趋势
首先，蜗轮蜗杆驱动C型耐磨球阀将会更加智能化，由于信息技术和人工智能的不断发展，智能化已经成为工业化的趋势之一。
因此，其可能会具有自动化控制、远程控制、智能诊断等功能，能够更好地适应现代化工业的需求。
同时其也会朝着高效、节能等方向发展，在现代化工业中，高效、节能已经成为工业发展的必然趋势。
未来，蜗轮蜗杆驱动C型耐磨球阀将会采用更加高效的传动方式和节能的执行机构来提高其传动效率和控制精度以及减少能源的消耗和排放的污染。
随着全球化的不断深入、经济的不断发展以及市场需求也越来越多元化，更加适应多元化的市场需求也必然会是其特点之一，该球阀需要根据市场需求的变化，不断推出适应不同工况、不同介质的产品，满足不同用户的需求。
最后，蜗轮蜗杆驱动C型耐磨球阀将会更加环保、安全。
在现代化工业中，环保、安全已经成为工业发展的重要指标之一。
未来，蜗轮蜗杆驱动C型耐磨球阀将会采用更加环保、安全的材料和工艺，减少对环境的污染和对人体的危害，保护人类的健康和生存环境。
结语
随着工业化的不断发展和技术的不断进步，蜗轮蜗杆驱动C型耐磨球阀将会
有更加广阔的发展前景，推动蜗轮蜗杆驱动C型耐磨球阀在现代化工业中不断发
展和壮大，可以为工业的发展和人类的福祉做出更加积极的贡献。
参考文献
[1]阀门和驱动装置技术手册.北京：中国标准出版社.2010.张清双，尹玉杰，李树勋，等译.
[2]实用阀门设计手册第2版.北京：机械工业出版社，2007.陆培文.
[3]流体密封技术北京：化学工业出版社，2013.蔡仁良.。
