金属硬密封耐磨球阀的设计、制作与工艺

法兰连接金属硬密封球阀简介、设计及施工安装要点法兰连接金属硬密封球阀,金属硬密封球阀产品结构特点经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。

1、采用特别设计的补偿性可动金属阀座结构，密封可靠。

2、本系列球阀应按规定流向使用。

3、本系列球阀可配多种驱动装置。

随着现代机械加工工艺和新材料的不断发展，球阀已不仅仅用在输送水、压缩空气等低温介质以及对密封性能要求较低的管道上，在石油化工、冶金、电力等行业中，钢制球阀已被广泛应用在工艺条件要求苛刻、介质比较特殊的工业装置上。

尤其是金属硬密封球阀已被越来越多的人们所熟知和青睐。

阀门供应网的金属硬密封球阀为金属密封结构，密封形式为金属对金属密封。

应用范围：气动金属密封球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，Class150～1500、PN1.6～16.0MPa，工作温度-29℃～425℃(碳钢)或-40℃～550℃(不锈钢)，不仅能控制气体，液体和蒸汽介质．也适用于控制污水和含有纤维的本质。

选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等介质。

金属密封球阀的(DN15～200mm)中小口径采用浮动球结构，(DN125～500mm)大中口径采用固定球结构。

阀体材料：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti连接形式：法兰、焊接驱动方式：手动、蜗轮蜗杆传动、气动、电动结构特点：1、流体阻力小、球阀是所有阀门中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

硬密封球阀阀座加工工艺
硬密封球阀是一种由硬密封球阀阀座、阀杆、阀瓣、压紧圈和止回销等部件组成的球阀，它主要用于关断、调节和分级控制流体。

硬密封球阀优点是其结构简单、操作可靠。

与金属密封球阀相比，其开闭时间短、安装空间小、控制精度高等显著优势。

但由于硬密封球阀是由大量不同材料加工而成，其加工工艺复杂，也是硬密封球阀必须要求的限制因素。

因此，正确的硬密封球阀阀座加工工艺，对于保证硬密封球阀的正常使用和有效性性能，具有至关重要的作用。

高品质的硬密封球阀阀座加工工艺，主要包括以下三个方面：（1）阀座加工。

阀座的加工主要是用来阀座的制造，采用了最先进的CNC数控机床，并采用多段加工技术，进行精加工，以保证阀座的成型精度，提高阀座使用寿命。

（2）阀杆加工。

阀杆加工是采用精确的车床加工进行加工，确保阀杆外锥度、螺纹、侧面面积，从而确保正常工作时硬密封球阀的性能特性。

（3）阀瓣加工。

阀瓣加工工艺主要是采用凸轮床和平面磨床加工，有效的确保阀瓣的表面平整度，以提高其磨损性能。

硬密封球阀阀座加工工艺的优势，主要在于它可以减少加工过程中材料塑性变形，提高产品加工精度，改善产品结构及使用寿命，减少制造成本，缩短物料周转时间，并实现轮换利用，从而使产品质量得以提高。

总之，硬密封球阀的阀座加工工艺的正确实施，无疑是保证硬密
封球阀的正常使用和有效性能的关键，也是硬密封球阀的成功实施的基础。

因此，在进行硬密封球阀的加工时，必须正确实施各个环节的工艺，并确保达到加工要求，使其达到最佳状态。

硬密封球阀球体工艺流程英文回答：The manufacturing process of a hard-sealed ball valve involves several steps to ensure the quality and functionality of the valve. Here, I will walk you through the process in detail.1. Material Preparation: The first step is to prepare the materials required for the ball valve. This typically involves selecting a suitable metal alloy for the valve body and ball, such as stainless steel or carbon steel. The materials are then cut and shaped into the desired sizes.2. Machining: Once the materials are prepared, machining processes are carried out to create the necessary features on the valve body and ball. This includes drilling holes for the inlet and outlet ports, as well as machining the ball to achieve the desired shape and dimensions.3. Welding: In some cases, the valve body and ball may need to be welded together. This is done using specialized welding techniques to ensure a strong and leak-proof joint. The welded parts are then carefully inspected for any defects.4. Surface Treatment: After the machining and welding processes, the valve body and ball undergo surface treatment to enhance their corrosion resistance and improve their appearance. This may involve processes such as polishing, plating, or coating.5. Assembly: Once all the individual components are ready, they are assembled together to create the complete ball valve. This includes attaching the valve stem, handle or actuator, and any necessary seals or gaskets. The assembly is done with precision to ensure smooth operation and proper sealing.6. Testing: Before the ball valves are ready for use, they undergo rigorous testing to ensure their performance and reliability. This includes pressure testing to checkfor leaks, as well as functional testing to ensure smooth operation and proper sealing.7. Packaging and Shipping: Finally, the finished ball valves are packaged and prepared for shipping to the customers. They are carefully packed to prevent any damage during transportation.中文回答：硬密封球阀的制造过程包括多个步骤，以确保阀门的质量和功能。

定义 (2)球体的圆度控制 (2)几种表面硬化处理工艺比较 (2)密封面配对材料的选择 (3)金属硬密封球阀球体的典型工艺过程 (7)金属硬密封球阀工艺过程中应该注意的问题 (7)硬化表面的加工 (8)定义金属硬密封球阀的制造工艺，主要分阀体和零部件的机加工工艺，球体的圆度控制工艺以及球体和阀座表面的樱花工艺。

金属硬密封球阀的阀体和零部件的机加工工艺，虽因各制造厂结构设计的不同稍有区别，单答题和通用阀门的机加工工艺相同。

本文内容重点介绍球体的圆度控制工艺以及躯体和阀座表面硬化工艺。

球体的圆度控制对于金属硬密封球阀，球体的圆度直接关系到阀门的密封性能。

通常球体在球面车床精车后应预留一定的磨削余量，经数控球面磨床磨削后进行表面处理。

表面处理后再进行数控球阀磨床精磨，然后再采用特制的球体研磨设备进行球面精密研磨。

研磨后的圆度采用三坐标测量仪检测，控制圆度误差在0.02-0.03mm以内。

几种表面硬化处理工艺比较由于金属硬密封球阀通常都应用在一些恶劣工况，如高温，高压且含有大量固体颗粒物的煤液化装置等。

同事，介质的腐蚀性也不尽相同，因此，金属硬密封球阀的阀体和阀座表面应根据具体工况采用不同的表面处理工艺。

尤其是抗硬固体颗粒介质的冲刷和磨损，以及腐蚀性介质的耐蚀表面，制备工艺较为复杂。

要全面提高密封面表面的埋没、耐蚀等性能，单靠改变基体材料的硬度和组织显然是不够的，因此需要对密封面采取不同的硬化手段。

一般有表面热处理和化学处理两种方式。

对于不同的处理方法，最后得到的密封面材料金组织不同，能够达到的硬度不同，耐磨性能也是不仅相同的。

表1-1是几种常用的典型硬化方式的简单介绍和比较。

密封面配对材料的选择密封面配对香料的选择，是金属密封球阀制造工艺的关键环节。

密封面配对材料的选择直接关系到阀门的性能、使用寿命、操作扭矩的大小。

因此，选择合适的密封面配对材料就非常重。

表1-1金属硬密封球阀的球体和阀座表面硬化处理工艺工艺方法特点表面化学沉积法（电镀硬铬、化学镀镍等）镀层薄，一般厚度为0.05-0.76mm，结合力差，长期使用后镀层磨损快且容易脱落，寿命不唱，工艺复杂，对于不规则零件难度更高，对环境污染严重，已逐渐淘汰表面硬化热处理，渗氮处理等硬化层厚度较薄，热处理过程中球体易表型，抗热喷涂镍基合金涂层厚度较厚，永昌能达到0.5-1.0mm，涂层结构力高，镍基合金耐高温、耐磨毛腐蚀等综合性能优良，能适用灰浆、煤粉、灰渣等工况，自溶性好，并可以通过改变配比获得不同的硬度（通常采用54-65HRC的硬度，求图硬度应高出阀座表面5HRV做哟，形成硬度差），单镍基合金热喷涂对基体材料和涅金合金材料的加热温度要求严格超音速火焰喷涂特曾厚度一般控制在0.3mm左右，结合力稍低于热喷涂镍基合金，通常为70-78mpa，硬度可高达70HRC以上，涂层均与，空隙率低，通常超音速火线喷涂的碳化钨和碳化钨钴铬涂层能适用于温度不超过540摄氏度的工况，如采用碳化铬或者陶瓷喷涂材料使用温度更高，根据工艺数据比较分析，其耐磨性是镀铬的2.5倍以上，而耐腐蚀性能与耐疲劳性也同样由于其他硬化方式，因此此硬化方式现在已被大多数用户认可和采用，是目前最先进的阀门密封面硬化方式之一。

硬密封球阀制造工艺好的，以下是为您生成的一篇关于“【硬密封球阀制造工艺】”的文章：---# 【硬密封球阀制造工艺】一、硬密封球阀的历史其实啊，球阀这玩意儿可不是什么新鲜发明。

球阀的历史可以追溯到很久很久以前，但是硬密封球阀的出现相对较晚。

早期的球阀大多采用软密封材料，在一些特殊的工况下，比如高温、高压、强腐蚀性介质等环境中，软密封球阀就有点力不从心了。

随着工业技术的不断发展，对阀门的性能要求越来越高，硬密封球阀应运而生。

它的出现，说白了就是为了解决那些软密封球阀搞不定的难题，让工业生产能够更加高效、稳定地进行。

比如说，在石油化工行业，介质的温度和压力都很高，普通的软密封球阀很容易就损坏了，这时候硬密封球阀就派上了用场。

二、硬密封球阀的制作过程# 1. 设计与选材要制造一个好的硬密封球阀，第一步当然是设计和选材啦。

这就好比你要盖一座房子，得先有个好的设计图纸，然后选好建筑材料。

设计的时候，工程师们得考虑球阀的使用环境、压力等级、温度范围等因素。

比如说，如果是用在高温环境下，就得选择能够耐高温的材料；如果是用在高压环境下，材料就得有足够的强度。

选材方面，常用的硬密封材料有金属材料，如不锈钢、硬质合金等。

这些材料可都不简单，它们有着出色的耐磨性、耐腐蚀性和耐高温性能。

# 2. 零部件加工选好了材料，接下来就是加工零部件啦。

这就像是在打造一件精美的艺术品，每个零部件都得精雕细琢。

首先是球体和阀座的加工。

球体一般要经过车削、磨削等工艺，使其表面达到很高的精度和光洁度。

阀座也不例外，同样需要经过精密加工，以确保与球体的配合精度。

然后是阀杆、阀体等其他零部件的加工。

这些零部件的加工精度也直接影响着球阀的性能和密封效果。

# 3. 装配与调试零部件加工好了，接下来就是装配和调试。

这就好比把一堆零件组装成一辆汽车，而且还得保证这辆汽车能跑得又快又稳。

在装配过程中，要确保各个零部件的安装位置准确无误，密封件的安装要恰到好处。

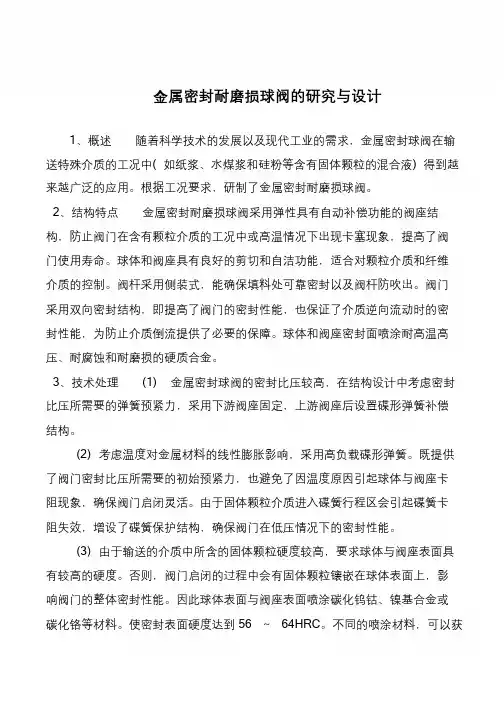

金属密封耐磨损球阀的研究与设计1、概述随着科学技术的发展以及现代工业的需求，金属密封球阀在输送特殊介质的工况中( 如纸浆、水煤浆和硅粉等含有固体颗粒的混合液) 得到越来越广泛的应用。

根据工况要求，研制了金属密封耐磨损球阀。

2、结构特点金属密封耐磨损球阀采用弹性具有自动补偿功能的阀座结构，防止阀门在含有颗粒介质的工况中或高温情况下出现卡塞现象，提高了阀门使用寿命。

球体和阀座具有良好的剪切和自洁功能，适合对颗粒介质和纤维介质的控制。

阀杆采用侧装式，能确保填料处可靠密封以及阀杆防吹出。

阀门采用双向密封结构，即提高了阀门的密封性能，也保证了介质逆向流动时的密封性能，为防止介质倒流提供了必要的保障。

球体和阀座密封面喷涂耐高温高压、耐腐蚀和耐磨损的硬质合金。

3、技术处理(1) 金属密封球阀的密封比压较高，在结构设计中考虑密封比压所需要的弹簧预紧力，采用下游阀座固定，上游阀座后设置碟形弹簧补偿结构。

(2) 考虑温度对金属材料的线性膨胀影响，采用高负载碟形弹簧。

既提供了阀门密封比压所需要的初始预紧力，也避免了因温度原因引起球体与阀座卡阻现象，确保阀门启闭灵活。

由于固体颗粒介质进入碟簧行程区会引起碟簧卡阻失效，增设了碟簧保护结构，确保阀门在低压情况下的密封性能。

(3) 由于输送的介质中所含的固体颗粒硬度较高，要求球体与阀座表面具有较高的硬度。

否则，阀门启闭的过程中会有固体颗粒镶嵌在球体表面上，影响阀门的整体密封性能。

因此球体表面与阀座表面喷涂碳化钨钴、镍基合金或碳化铬等材料。

使密封表面硬度达到56 ～64HRC。

不同的喷涂材料，可以获得不同的硬度。

(4) 阀座设计成具有自洁功能的刮刀结构，在阀门启闭过程中，能对球体表面吸附物进行刮削，防止固体颗粒进入阀门密封面，增加了阀门使用寿命。

(5) 球体和阀座采用数控机床加工，专用球面磨床磨削，以及专用研磨机配对研磨。

4、设计计算以浮动式DN50-PN6.3 金属密封球阀为例( 4.4、参数分析( 1) 根据计算数据可得qb 小于q 小于[q]，实现了球阀的金属密封副密封。

硬密封球阀阀座加工工艺
硬密封球阀阀座是制造和使用球阀的关键部分，它的加工工艺十分复杂，也十分重要。

下面将介绍硬密封球阀阀座加工工艺。

硬密封球阀阀座加工工艺主要分为以下几部分：
1.原材料选择。

硬密封球阀阀座的原材料基本上是不锈钢、钛合金和铝合金等，它们具有良好的韧性、高强度、耐腐蚀性、高热稳定性和低密度等特点。

2.机加工加工。

机加工加工是硬密封球阀阀座加工工艺中最重要的一步，主要是通过定心机、切削机、磨床等机床对硬密封球阀阀座进行加工。

3.表面处理。

在硬密封球阀阀座加工工艺中，表面处理是非常重要的，一般要采用硬质氧化、研磨和抛光等工艺进行处理，以保证硬密封球阀阀座的表面质量。

4.组装检验。

组装检验是硬密封球阀阀座加工工艺的最后一步，主要是将多个零件通过焊接或螺栓等方式组装在一起，然后进行力学和密封性能的测试，以确保硬密封球阀阀座的使用性能。

以上就是硬密封球阀阀座加工工艺的基本内容，这个工艺相对较复杂，它的完成需要经过许多步骤和繁琐的检查，以保证硬密封球阀阀座的质量。

另外，硬密封球阀阀座加工工艺中应用的机械设备也多种多样，在加工硬密封球阀阀座时需要选择合适的机械设备，以保证加工质量。

硬密封球阀阀座加工工艺是一个复杂的过程，需要仔细设计，每
一步工艺都必须精细化、严格控制，以确保球阀的功能和质量。

最后，在加工硬密封球阀阀座时，需要考虑到安全性，以防止发生意外。

总之，硬密封球阀阀座加工工艺是一个复杂的过程，它的正确执行是生产球阀的关键。

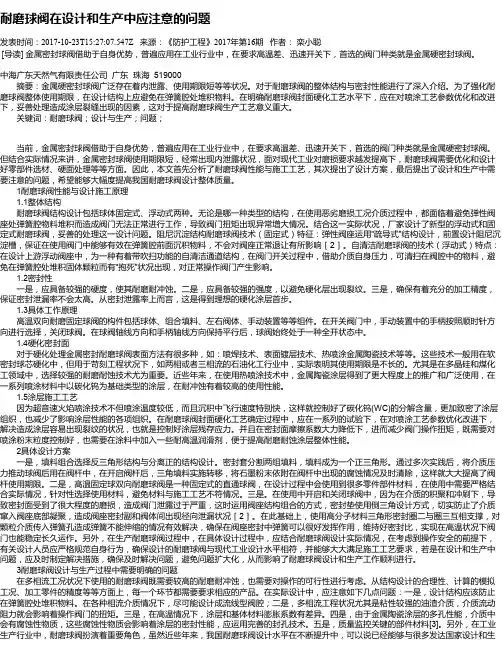

耐磨球阀在设计和生产中应注意的问题发表时间：2017-10-23T15:27:07.547Z 来源：《防护工程》2017年第16期作者：栾小聪[导读] 金属密封球阀借助于自身优势，普遍应用在工业行业中，在要求高温差、迅速开关下，首选的阀门种类就是金属硬密封球阀。

中海广东天然气有限责任公司广东珠海 519000摘要：金属硬密封球阀广泛存在着内泄露、使用期限短等等状况。

对于耐磨球阀的整体结构与密封性能进行了深入介绍。

为了强化耐磨球阀整体使用期限，在设计结构上应避免在弹簧腔处堆积物料。

在明确耐磨球阀封面硬化工艺水平下，应在对喷涂工艺参数优化和改进下，妥善处理造成涂层裂缝出现的因素，这对于提高耐磨球阀生产工艺意义重大。

关键词：耐磨球阀；设计与生产；问题；当前，金属密封球阀借助于自身优势，普遍应用在工业行业中，在要求高温差、迅速开关下，首选的阀门种类就是金属硬密封球阀。

但结合实际情况来讲，金属密封球阀使用期限短，经常出现内泄露状况，面对现代工业对磨损要求越发提高下，耐磨球阀需要优化和设计好零部件选材、硬面处理等等方面。

因此，本文首先分析了耐磨球阀性能与施工工艺，其次提出了设计方案，最后提出了设计和生产中需要注意的问题，希望能够大幅度提高我国耐磨球阀设计整体质量。

1耐磨球阀性能与设计施工原理1.1整体结构耐磨球阀结构设计包括球体固定式、浮动式两种。

无论是哪一种类型的结构，在使用恶劣磨损工况介质过程中，都面临着避免弹性阀座处弹簧腔物料堆积而造成阀门无法正常进行工作，导致阀门扭矩出现异常增大情况。

结合这一实际状况，厂家设计了新型的浮动式和固定式耐磨球阀，妥善的处理这一设计问题。

阻尼沉淀结构耐磨球阀技术（固定式）特征：弹性阀座运用“疏导式”结构设计，前置设计阻尼沉淀槽，保证在使用阀门中能够有效在弹簧腔前面沉积物料，不会对阀座正常退让有所影响［2］。

自清洁耐磨球阀的技术（浮动式）特点：在设计上游浮动阀座中，为一种有着带吹扫功能的自清洁通道结构，在阀门开关过程中，借助介质自身压力，可清扫在阀腔中的物料，避免在弹簧腔处堆积固体颗粒而有“抱死”状况出现，对正常操作阀门产生影响。
