（企业经营管理）CAD绘图标准化规范和技巧问：怎样自定义快捷键？？？答：命令别名于ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。
找不到ACAD.PGP就于电脑上搜索壹下。
我电脑存于：放于文件后面，能够参考壹下，这些均是问：怎样壹次剪除多条线段？答：TRIM命令中提示选取要剪切的图形时，不支持常用的要剪切多条线段时，要选取多次才能完成。
这时能够使用示选择要剪除的图形时，输入“f”,然后于屏幕上画出壹条虚线，回车，这时和该虚线相交的图形全部被剪切掉。
这命令非常好用类似的，对于EXTEND命令，于selectobject问：如何快速变换图层？答：单击“ObjectPropertys（物体特性）”工具条上的“Makeobjects'layercurrent”按钮（工具条的最左边的按钮），然后于作图区选择要去的图层上的任壹图形，当前层立刻变换到选取的图形所于层。
问：如何减少文件大小?答：于图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，能够有效减少文件大小。
壹般彻底清理需要PURGE 二到三次。
问：如何设置自动保存功能？答：命令栏输入SAVETIME，将变量SAVETIME设成壹个较小的值，如10（分钟）。
AutoCAD 默认的保存时间为120分钟。
问：如何将自动保存的图形复原？答：AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可于AutoCAD中打开。
壹般该文件存放于WINDOWS的临时目录，如C:\WINDOWS\TEMP。
问：误保存覆盖了原图时如何恢复数据？答：如果仅保存了壹次，及时将后缀为BAK的同名文件改为后缀DWG，再于AutoCAD中打开就行了。
如果保存多次，原图就无法恢复。
问：为什么不能显示汉字？或输入的汉字变成了问号？答：原因可能是：1.对应的字型没有使用汉字字体，如HZTXT.SHX等；2.当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中（壹般为...\FONTS\）；3.对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成？号。
CAD绘图标准规范CAD（Computer-Aided Design，计算机辅助设计）是现代设计工程中不可或缺的工具，它在各个领域的应用日益广泛。
为了确保CAD绘图的准确性和一致性，制定一套标准规范是必要的。
本文将介绍CAD绘图标准规范的相关内容，包括线条类型、图纸布局、文字要求等。
一、线条类型在CAD绘图中，线条类型的选择对于准确表达设计意图至关重要。
以下是一些常用的线条类型及其应用：1. 实线：用于表示实体物体的轮廓、图纸的边界、尺寸和注释线等。
2. 虚线：用于表示隐藏线、剖面线和轴线等。
3. 粗实线：用于标识重要的轮廓线或界限线，以突出显示。
4. 粗虚线：用于标识重要的隐藏线或辅助线，以突出显示。
5. 点划线：用于标识切割线或图案边界线。
二、图纸布局良好的图纸布局可以提高CAD绘图的可读性和可理解性。
以下是一些常见的图纸布局要求：1. 标题栏：包括项目名称、图纸编号、图纸名称、比例、日期等信息。
2. 边框：用于围绕图纸内容，并包含图纸比例尺、图纸版权信息等。
3. 左下角图表：用于展示图纸的缩略图和版本记录。
4. 主视图布局：适当放大展示设计的主要视图，确保尺寸的清晰可见。
5. 剖视图布局：如果设计需要展示剖视图，则应将其与主视图分开并清晰标识。
三、文字要求文字在CAD绘图中起着承载设计信息的重要作用。
以下是一些文字要求的建议：1. 字体选择：选择清晰易读的字体，如宋体、Arial等，并保持一致性。
2. 字高和线宽：根据图纸比例和打印要求选择合适的字高和线宽，确保可读性。
3. 标注：图纸中的尺寸标注、文字注释等应准确、简洁，并与绘图内容相对应。
4. 位置和对齐：文字应该放置在合适的位置，并与相关元素对齐，避免混乱和重叠。
四、尺寸标注在CAD绘图中，尺寸标注是表示设计尺寸的重要方式。
以下是一些尺寸标注的规范要求：1. 尺寸线：尺寸线应与标注文字垂直或水平，并与绘图线条相对应。
2. 尺寸箭头：尺寸箭头应清晰、简洁，并指向被标注的元素。

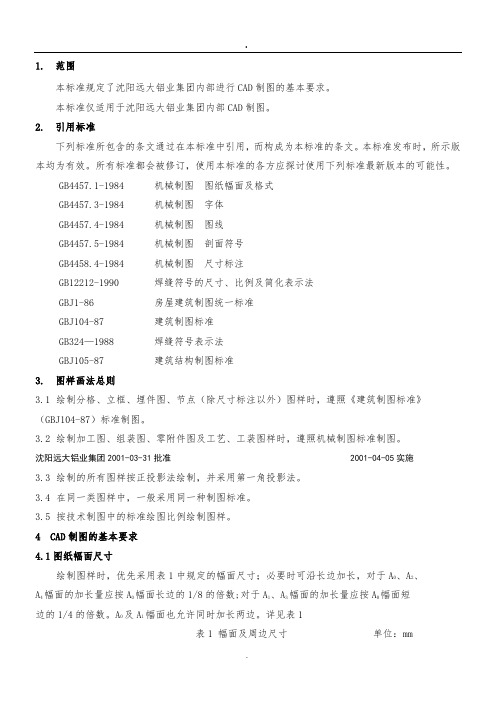

1.范围本标准规定了沈阳远大铝业集团内部进行CAD制图的基本要求。
本标准仅适用于沈阳远大铝业集团内部CAD制图。
2.引用标准下列标准所包含的条文通过在本标准中引用，而构成为本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB4457.1-1984 机械制图图纸幅面及格式GB4457.3-1984 机械制图字体GB4457.4-1984 机械制图图线GB4457.5-1984 机械制图剖面符号GB4458.4-1984 机械制图尺寸标注GB12212-1990 焊缝符号的尺寸、比例及简化表示法GBJ1-86 房屋建筑制图统一标准GBJ104-87 建筑制图标准GB324—1988 焊缝符号表示法GBJ105-87 建筑结构制图标准3.图样画法总则3.1绘制分格、立框、埋件图、节点（除尺寸标注以外）图样时，遵照《建筑制图标准》（GBJ104-87）标准制图。
3.2绘制加工图、组装图、零附件图及工艺、工装图样时，遵照机械制图标准制图。
沈阳远大铝业集团2001-03-31批准 2001-04-05实施3.3绘制的所有图样按正投影法绘制，并采用第一角投影法。
3.4在同一类图样中，一般采用同一种制图标准。
3.5按技术制图中的标准绘图比例绘制图样。
4 CAD制图的基本要求4.1图纸幅面尺寸绘制图样时，优先采用表1中规定的幅面尺寸；必要时可沿长边加长，对于A0、A2、A 4幅面的加长量应按A幅面长边的1/8的倍数;对于A1、A3幅面的加长量应按A幅面短边的1/4的倍数。
A0及A1幅面也允许同时加长两边。
详见表1表1 幅面及周边尺寸单位：mm4.2 图框格式及标题栏的方位统一采用沈阳远大铝业集团标准图框及格式（各公司根据实际需要可更换单位栏）。
4.3 图线的规定图线按其宽度分为粗、细两种类型，粗线的宽度b应从下列线宽系数中选取：0.3mm、0.35mm、0.5mm、0.7mm。
CAD制图标准在当今的工程和设计领域，计算机辅助设计（CAD）已经成为不可或缺的工具。
无论是建筑设计、机械制造还是电子电路设计，CAD 制图都发挥着关键作用。
然而，要确保 CAD 图纸的准确性、可读性和可交换性，遵循一套严格的制图标准是至关重要的。
CAD 制图标准涵盖了多个方面，包括图形的布局、线条的类型和粗细、字体的选择和大小、尺寸标注的规范等等。
这些标准的制定并非随意为之，而是基于长期的实践经验和行业共识，旨在提高设计效率、减少误解，并保证设计成果能够在不同的团队和环节中顺畅传递。
首先，让我们来谈谈图形的布局。
一个合理的图形布局能够让看图者迅速抓住设计的重点和整体结构。
通常，图纸应该有清晰的边框和标题栏，标题栏中应包含项目名称、图纸编号、比例、制图日期以及制图者等重要信息。
图形在图纸中的位置应该适中，既不过于拥挤也不过于分散。
对于复杂的设计，可以采用分层绘制的方法，将不同的元素分别放置在不同的图层中，以便于管理和控制显示。
线条在 CAD 制图中起着关键的表达作用。
不同类型和粗细的线条代表着不同的含义。
例如，粗实线通常用于表示可见的轮廓线，细实线可能用于表示尺寸线、剖面线等，虚线则用于表示不可见的轮廓线。
线条的粗细比例也需要遵循一定的标准，以确保在打印或显示时能够清晰地区分不同的线条类型。
同时，线条的颜色选择也应该有明确的规定，避免使用过于鲜艳或难以区分的颜色组合。
字体的选择和大小同样不容忽视。
一般来说，应该选择简洁、清晰易读的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和内容的重要性进行调整。
标注文字和说明文字的大小通常要小于标题文字。
在同一套图纸中，应尽量保持字体的一致性，避免出现多种字体混杂的情况。
尺寸标注是 CAD 制图中的重要组成部分。
标注的尺寸应该准确、清晰，并且符合相关的标准和规范。
尺寸线的起止符号、箭头的形状和大小都有明确的要求。
尺寸数字应该水平放置在尺寸线上方或中断处，并且与尺寸线之间保持适当的间距。
CAD制图标准(公司部标准)中国建筑设计研究院()；中森建筑与工程设计顾问的部标准。
第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院()；中森建筑与工程设计顾问的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-2000 3．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T50104-20015．建筑结构制图标准GB/T 50105-2001 6．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-2001 8．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB47 28.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0A1A2 A3A4宽度╳长度841╳1189594╳841420╳594297╳420210╳297图框边距C10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院()；中森建筑与工程设计顾问的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规要求，并作为统一标识不得修改。
CAD绘标准与规范CAD（计算机辅助设计）技术在现代工程设计中扮演着重要的角色，它使得设计师能够更加高效地创建和修改设计图纸。
为了确保不同设计师之间的图纸一致性，以及与其他工程相关方的交流顺畅，CAD绘图需要按照一定的标准与规范进行。
本文将讨论CAD绘图的标准与规范，包括图纸布局、图层设置、文字规范、尺寸标注等方面。
一、图纸布局在CAD绘图中，合理的图纸布局可以提高设计效率，并使图纸更加美观整洁。
一般情况下，图纸布局应包括以下几个要素：1. 标题栏：标题栏位于图纸的顶端，包括项目名称、图纸编号、图纸名称、版本号等信息。
2. 标尺和图框：标尺用于度量图形的尺寸，图框用于围住图纸内容，通常包括公司名称、公司标志等。
3. 主视图和副视图：主视图显示设计的主要内容，副视图用于显示设计的细节以及其他视角。
二、图层设置正确的图层设置可以使CAD绘图更加清晰易读，并方便图纸的编辑和修改。
以下是图层设置的一些建议：1. 图层命名规范：每个图层应有明确的名称，例如建筑图层、电气图层等，以便于辨识。
2. 图层颜色和线型：根据需要，设置不同图层的颜色和线型，以区分不同的元素或功能。
3. 图层管理：定期清理无用的图层，并保持图层的层次结构整洁清晰。
三、文字规范文字在CAD绘图中是非常重要的元素之一，合理的文字规范有助于图纸的可读性和一致性。
1. 字体和大小：选择适合的字体和大小，确保文字清晰可辨，一般常用的字体有宋体、楷体等。
2. 文字对齐：文字应该根据需要进行左对齐、居中对齐或右对齐，保持一致性。
3. 文字间距：保持文字之间的间距均匀一致，不要过于拥挤或分散。
四、尺寸标注尺寸标注是CAD绘图中必不可少的部分，它们提供了设计尺寸信息，确保设计的准确性和一致性。
1. 尺寸标注的位置：尺寸标注应该清晰可见，并与所标注的物体保持一定的距离。
2. 尺寸线和标注线：标注线应与尺寸线垂直或平行，清晰可辨。
3. 尺寸符号：尺寸符号应使用规范定义的符号，例如直径符号、角度符号等。
1、目的为了使本公司CAD制图实现规范化、标准化、网络化，使CAD出图符合程序要求，特制定本标准。
规范化——有效提高设计的工作质量；标准化——提高设计的工作效率；网络化——便于网络上规范化管理和成果的共享。
2、适用范围2.1本公司向顾客提供的设计文件（产品、工装、检具等图纸）。
2.2本公司内部的各种指导书、流程图、设施图。
3、基本原则3.1凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
3.4本标准为形成公司绘图表达的风格的统一，不提倡个人绘图表达风格，各类正规CAD 制图的表达应清晰、完整、统一。
4、图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表4.1。
一般优先采用第4组。
4.2 线宽(1)每个图样可采用三种线宽，粗线和细线之比不应小于2∶1。
(2)线宽应从以下范围内选取：0.18，0.25，0.35，0.5，0.7，1.0，1.4，2.0mm。
(3)用于复制或缩微的图纸应避免选用0.18mm 或0.25mm 的线宽。
(4)相互平行的图线，其最小间距不宜小于0.7mm。
(5)图幅线宽图框线应采用1mm 线宽。
标题栏外框线应采用0.7mm 线宽。
幅面线、标题栏分格线和会签栏线应采用0.35mm 线宽。
4.3 线型宜选用表4.3 所示的线型。
表4.3线型4.4 图线颜色屏幕上显示图线，一般应按表2中提供的颜色显示，并要求相同类型的图线应采用同样的颜色。
标识号 图 线 类 型 线型 颜色 1 粗实线 A 绿色 2 细实线 B白色 3 波浪线 C4 双折线 D5 虚线 F 黄色6 细点画线 G 红色7 粗点画线 I 棕色8 双点画线 K 粉色9 标注线 10 参考圆、引出线 11 文本 12 剖面线4.5重合图线的优先顺序当两个以上不同类型的图线重合时，应遵守以下的优先顺序： （1）可见轮廓线和棱线（粗实线，A 型线） （2）不可见轮廓线和棱线（虚线，F 型线） （3）剖切平面迹线（细点画线，G 型线） （4）轴线和对称中心线（细点画线，G 型线） （5）假想轮廓线（双点画线，K 型线） （6）尺寸界线和分界线（细实线，B 型线） 4.6 非连续线的画法 4.6.1 相交线图线应应恰当地相交于画线处。
CAD 总平面图制图标准总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期： :2002 年 3 月 1 日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标 [2001]220 号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划( 第二批 )的通知》 (建标 [1998]244 号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001 — 2001、《总图制图标准》 GB/T 50103 — 2001、《建筑制图标准》 GB/T 50104 — 2001、《建筑结构制图标准》GB/T 50105 — 2001、《给水排水制图标准》GB/T 50106 —2001 和《暖通空调制图标准》GB/T 50114 — 2001 为国家标准，自2002 年3 月 1 日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103— 87、《建筑制图标准》GBJ 104 — 87、《建筑结构制图标准》 GBJ 105— 87、《给水排水制图标准》 GBJ 106— 87 和《暖通空调制图标准》 GBJ 114— 88 同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244 号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批 )的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103— 87)进行了修编。
编制组首先参照1990 年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与 1990 年以来发布实施的《技术制图》中相关的国家标准(包括 ISOT C/10 的相关标准 )在技术内容上协调一致。
（企业经营管理）CAD绘图标准化规范和技巧绘图规范为了公司图纸的标准化、规范化，特整理了图纸绘制流程BA部朱校2008-8-14壹、图纸深化和设计磨刀不误砍柴工,计算机绘图跟手工画图壹样，也要做些必要的准备，图纸拿来后：第壹步操作：整理底图整理方法：删掉底图中（或图层屏蔽掉）和自己不关联的专业，如：强电、空调、给排水、轴线、内部标注尺寸、房号门号、不关联的标注说明等。
删掉后，底图壹定要简洁，清晰。
最后选中底图，把颜色调成8号或9号灰色颜色。
底图调成统壹颜色后，连续三次使用PU命令，清理图层,让图纸占用空间更小。
最后也能够把底图定义为块(建议)第二步操作：设置图层、高度和图标大小、比例1、新建图层：各专业新建的图层不壹，如表：以后统壹和表上壹致。
合理利用图层，能够事半功倍。
壹开始画图，就预先设置壹些基本层。
每层有自己的专门用途，这样做的好处是：只须画出壹份图形文件，就能够组合出许多需要的图纸，需要修改时也可针对图层进行。
例如你的专业是综合布线，你可设置：TD+TP层、TV层、AP层、线路层线槽层等。
如每层的布点差不多，你可选择复制信息点图层到另壹层图纸就能够了，大大提高了画图效率。
2、颜色设置：颜色能够控制线型的粗细，对出图的质量影响非常大。
线型的粗细设置有俩种：壹、直接用PE命令于图上改变线型粗细，这种方法比较麻烦；二、是用颜色来控制粗细，这种比较通用，使用非常方便。
推荐使用二种方法.出图线型设置：紫色线宽:0.5绿色：0.2红色：0.358、9号色：0.05淡显50其它0.15你可根据上面的线宽，来定义自己绘图的颜色。
如你要绘比较粗的线，就用紫色。
没有要求线型，就用白色,文字和信息点尽量不要和线路\线槽颜色壹样,出图我会把根据颜色把线槽打很粗.3、信息点定为块于新建的图层中，把信息点图层置为当前,绘制第壹个图例信息点，如TD,画好后，调整大小，选中图例：于命令行中输入：“B”定义块，定义块的名称以后绘图，希望均用统壹的图例来布信息点。
CAD制图标准(公司内部标准)中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
第一章建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T50001-20014．建筑制图标准GB/T50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准GB/T50114-2001 9．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0A1A2A3A4宽度╳长度841╳1189594╳841420╳594297╳420210╳297图框边距C105A0以及A1图框允许加长，但必须按基本幅面的长边（L）成倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。
编号从01，02，03至n，修改次数从A，Ｂ，C至Z。
专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~nJS-01~nJS-01~n-A~Z结构G-01~nGS-01~nGS-01~n-A~Z给排水1~n-A~Z采暖通风空气调节S-01~n-A~Z电气1~n-A~Z弱电S-01~n-A~Z动力1~n-A~ZS-01~nSe-01~nD-01~nDX-01~nM-01~nSS-01~nSeS-01~nDS-01~nDXS-01~nMS-01~nSS-0SeDS-0DXMS-04．调用标准图框存放于网络系统“\\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。
第2.0.2条比例种类比例原值比例1:1常规缩小比例1:1 1:5 1:10 1:20 1:50 1:100 1:1501:200 1:500 1:1000必要时缩小比例1:31:41:61:151:251:301:401:601:80 1:250 1:300 1:400 1:600第2.0.3条字体1．中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm，高宽比1；数字及英文统一选用HZHT，字高为300mm，高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm，高宽比1。
2．图纸名称字体统一选用黑体，中文字高600mm，高宽比0.8，数字字高500，高宽比0.8；数字与中文图名下粗横线平齐。
3．图纸中图面表达部分:3.1．设计说明，材料做法表等以文字为主的图纸中：标题字体统一选用黑体，字高600mm，高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500，高宽比1；结构专业其它内容选用JD.SHX+DING.SHX，字高350—500。
3.2．其他字体控制详下表（建筑专业）字型字体文件宽高比字高（mm）备注HZROS.SHX+HZTXT.SHX0.8300图中小索引，文字说明HZHT1WINDOWS黑体0.7600图名，户型名称ROMANDROMAND.SHX0.6220~250门窗编号HZHZTXT.SHX0.8500房间名称ROMANSROMANS.SHX0.7300外部尺寸ROMANSROMANS.SHX0.8220~250内部尺寸COMPLEXCOMPLEX.SHX0.8以天正软件自动生成为准轴号注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6，字高方向0.8。
第2.0.4条图线1.基本线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线0.12b细实线0.2b中实线0.3b粗实线0.5b特粗实线0.6b特细虚线0.12b细虚线中虚线粗虚线cntinuous(line) cntinuous(line) cntinuous(line) cntinuous(line) cntinuous(line)dash0.2bdash0.3bdash0.5bdash特粗虚线0.6 bdash细单点划线0.2bdash粗单点划线0.5bdash长点划线0.2bdote双点划线0.2b2．线型构造各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例1000。
第2.0.5条施工图图层管理建筑层名解释线型颜色笔宽DOTE轴线dote100.15AXIS轴标continuous0.15/0.3WALL墙continuous20.55COLUMN柱/剪力墙continuous30.4SD充（灰度60%）LINE线WINDOW窗MC号BALCONY台STAIR梯洁具/LVR具家具/FUR具柱/剪力墙填continuous看continuous门continuous门窗编continuous阳continuous楼continuous洁具/橱continuous家2532520.21466410.150.15（灰度30%）PUB-DIM标高/图名标注PUB-DIM1公共标注内部尺寸/PUB-DIM2细节标注PUB-HATCH公共填充8瓦坡屋顶填充5PUB-TEXT索引文字说明房间名称房间名称7E-OUTLINE立面大轮廓2E-WALL立面轮廓（转折线）7E-Window立面窗4HIDDEN虚线hidden40.150.150.250.550.40.30.2HOLE留洞continuous40.2其它continuous40.2结构层名解释线型色颜色(GS线宽)<G线宽> Sbeam-s实线梁continuous兰色色(0.15)<0.13>Sbeam-x虚线梁dash色青色(0.15) <0.13> Scolumn-s实线柱continuous黄色色(0.30) <0.25> Scolumn-x虚线柱dash黄色<0.25>Swall-s实线墙Continuous黄色色(0.30) <0.25>颜青兰黄黄色(0.30)Swall-x虚线墙dash黄色黄色(0.30) <0.25> Srein钢筋Continuous品红紫色(0.45) <0.30>Saz暗柱边线色蓝色(0.20) <0.15>SLbh梁编号continuous色(0.30) <0.15>Stc填充continuous(灰度)SLb梁配筋标注continuous色(0.20) <0.15>同建筑轴线色红色(0.10) <0.10>Sccx尺寸线continuous色(0.10) <0.10>SText说明文dash252白色dote绿色蓝绿252蓝红红字continuous白色白色(0.20) <0.15> 给排水层名解释线型颜色0s-污水管管0s-给水管管0s-消火栓管管0s-喷淋管管0s-水标注注0s-管配件0s-水留洞洞0s-文字说明明笔宽污水432327710.65给水0.50消火栓0.50喷淋0.50水标0.25管配0.25水留0.25文字说0.350s建筑建筑底图continuous20.18采暖通风空气调节层名解释线型颜色1n-duct管1n-HS色1n-GS水1N-NS管1N-SB备1N-MQ气层名Ebpm备空调风continuous空调回水空调供continuous空调凝结水center空调设center煤continuous解释电气设continuouscyan dashcyan黄色红色线型green紫颜色Eline电气布线continuousyellowExtt电气系统continuousgreen通讯层名解释线型颜色Tcabl通讯布线continuouscranTeqpm通讯设备continuousgreenTxtt通讯系统图continuousgreen第2.0.6条图纸目录上海地区单出图纸目录，其他地区目录位于总说明中。
第三章基本画法第3.0.1条尺寸标注1．同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1.尺寸线Demension Line之Extension为300mm,Extension Line之Extension为250mm.2．平面图中的三道尺寸线：第一道为门窗洞口与墙体的标注；第二道为轴线标注，附带端部墙体的厚度；第三道为外包尺寸。
3．突出部分的阳台和其他细部位的尺寸应另标注。
不应与三道主尺寸混注。
第3.0.2条轴线圈距离尺寸线为4mm，尺寸线之间间距为8mm.第3.0.3条图名图名统一在图名下画线、线宽为0.5b.且与图名文字等宽。
数字比例下不划线，其字高为3mm底部与下划线上部取平。
第3.0.4条楼梯踏步标示尖头以圆点起始，园点为50mm。
二、结构制图标准第一章CAD制图标准第1.0.1条为规范我院结构部CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，可另规定与本专可业有关的细则。
第1.0.2条本规定适用于所有使用我院图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条下列标准引用下列标准的条文。
未说明应符合下列标准1．房屋建筑CAD制图统一规则GB/T18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准50001-20014．建筑制图标准50104-20015．建筑结构制图标准6．混凝土结构施工图平面表示方法制图规则和构造详图03G101-1第二章基本设置要求第2.0.1条图框图框备采用竖版形式。
