工程设计CAD制图规范.

CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具，它可以帮助工程师们快速、准确地完成设计工作。

然而，在CAD制图过程中，如果没有良好的标准规范，就会导致设计图纸混乱、不规范，影响设计质量和效率。

因此，制定并遵守CAD制图标准规范至关重要。

下面将介绍CAD制图的标准规范内容，以便工程师们在实际工作中参考和遵循。

1. 文件命名规范在CAD制图过程中，文件保存的命名规范非常重要。

建议按照项目名称、图纸名称、版本号等信息来命名文件，以便工程师们能够轻松地找到需要的图纸文件，并确保文件命名的唯一性。

2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。

通常情况下，图纸应该包括四个标准视图（主视图、左视图、前视图、顶视图）以及必要的剖面、放大和详图等内容。

同时，需要保持图纸的比例一致，以确保设计的准确性和一致性。

3. 尺寸标注规范在CAD制图中，尺寸标注是设计图纸中不可或缺的一部分。

尺寸标注应该清晰、准确，符合设计要求。

标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择，以便工程师们能够准确理解设计意图。

4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。

工程师们应该根据图纸的不同内容和功能来设定不同的图层，并确保图层的命名规范、颜色和线型等属性设定合理，以便于后续的修改和编辑。

5. 符号与标准零件规范在CAD制图中，符号与标准零件的使用是设计的基础。

工程师们应该根据相关的标准规范来选择和使用符号与标准零件，以确保设计的准确性和符合度。

通过以上内容的介绍，希望工程师们能够重视CAD制图的标准规范，不断提高自身的制图水平和专业素养，以提高工程设计的质量和效率。

只有严格遵守CAD制图标准规范，才能够更好地完成设计任务，为工程建设的顺利进行提供保障。

CAD制图标准规范是工程设计工作中的基础和保障，希望工程师们能够切实遵守和落实。

cad制图规范CAD制图规范是指在使用计算机辅助设计软件进行制图时应遵守的标准和要求。

遵守制图规范可以提高绘图效率、保证图纸质量、减少错误。

下面介绍一些常见的CAD制图规范和要求。

1. 图纸设置1.1 最常用的图纸尺寸是A4（210mm×297mm），在图纸边界留出2cm的空白区域。

1.2 图纸比例一般选择1:1，特殊情况下比例可以根据实际需要进行调整。

1.3 图纸应设置标准的标题栏，包括项目名称、图号、版本号、作者、日期等信息。

2. 绘图要求2.1 绘图界限应根据需要合理设置，不应过度拖长图纸。

2.2 绘图时应使用图层，根据不同元素的属性设置不同的图层，如实线、虚线、填充等。

2.3 绘图时应使用标准字体，如宋体、仿宋等，字体大小应根据需要合理调整。

2.4 绘图时要注意元素的对齐和对称，如线条、文字等要在合适位置对齐。

3. 绘图内容3.1 绘图内容应简洁明了，不要过度细节化，只保留必要的信息。

3.2 绘图应符合工程规范和标准，如符合国家标准、行业标准等。

3.3 绘图中的文字应能清晰辨认，字体大小应适中，且与图纸比例协调。

3.4 绘图中的图形应准确无误，要确保各线段和角度精确。

4. 图块和图例4.1 图块是一种可以重复使用的图形元素，可以提高绘图效率。

在制图时应尽量使用图块。

4.2 图例是一种用于解释图纸中符号或图形含义的说明，应清晰明了，符合工程规范要求。

5. 标注和尺寸5.1 绘图时应标注出关键尺寸，如长度、宽度、半径等，以确保图纸上的尺寸是准确可靠的。

5.2 尺寸标注应符合工程规范，标注线不应与几何图形重合，标注文字应清晰易读。

5.3 标注箭头应指向被标注要素，以便于理解图纸中各个元素之间的关系。

以上是关于CAD制图规范的一些基本要求，具体规范可以根据不同行业和工程要求进行调整和补充。

遵守这些规范可以提高CAD制图的质量和效率，减少错误和疏漏，保障设计的准确性和可靠性。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

工程设计cad制图标准工程设计CAD制图标准。

工程设计CAD制图是工程设计中的重要环节，它直接关系到工程设计的质量和效率。

为了能够更好地进行工程设计CAD制图，我们需要遵循一定的标准和规范。

本文将详细介绍工程设计CAD制图的标准，希望能对大家有所帮助。

首先，工程设计CAD制图需要遵循国家相关标准和规范，包括图幅尺寸、线条粗细、文字大小、图形符号等方面的规定。

这些标准的制定是为了保证工程设计CAD制图的统一性和规范性，便于工程师之间的交流和理解。

其次，工程设计CAD制图需要考虑到实际应用的需要。

在进行CAD制图时，需要根据具体的工程需求确定图纸的比例尺和图幅尺寸，保证图纸清晰、美观，并且便于工程施工和管理。

此外，工程设计CAD制图需要注重图纸的布局和标注。

合理的图纸布局能够提高图纸的可读性和美观度，标注的规范和准确性对于工程设计CAD制图也至关重要。

在进行工程设计CAD制图时，还需要注意CAD软件的选择和使用。

不同的CAD软件有着不同的功能和特点，工程师需要根据自己的需求选择合适的CAD软件，并且熟练掌握其使用方法，提高工作效率和图纸质量。

最后，工程设计CAD制图需要不断总结经验，不断改进和完善。

在实际工程设计CAD制图的过程中，工程师们会积累大量的经验，需要及时总结和分享，以便不断提高工程设计CAD制图的水平和质量。

总之，工程设计CAD制图是工程设计中不可或缺的一部分，它直接关系到工程设计的质量和效率。

因此，我们需要严格遵循相关标准和规范，注重实际应用的需要，合理布局和标注图纸，选择合适的CAD软件，并不断总结经验，不断改进和完善工程设计CAD制图的方法和标准，以提高工程设计CAD制图的质量和效率。

希望本文能够对大家有所帮助，谢谢阅读。

设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。

今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。

公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。

1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。

图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。

第一章总则1.为了保证图纸质量，提高制图效率，统一我公司制图规范，做到图纸系统、规范，图面清晰、简明、规范、美观，符合我公司设计、审算、存档的要求，制定本标准。

2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。

3.本标准基于天正建筑7.5 for 2004绘图工具制定。

3.图纸必须以mm为单位按实际尺寸精确绘制第二章一般规定第一节图幅、比例一.图纸幅面：1.图框位置：T:\总裁办\工程设计质量管理\图框及常用表格项目管理负责填写图框内工程名称、业主、工程号、设计阶段、版次、成图期等内容，统一项目组内相关信息后，将图框分发给细化人员。

不得调整图框内字体及图栏位置。

2.图纸加长规定：图纸的短边不应加长，长边可加长；表1 图纸长边加长尺寸（mm）3.图纸以短边作为垂直边称为横版，以短边作为水平边称为竖版。

A0~A3图纸宜横版使用；必要时，也可竖版使用；单个工程设计中，使用的图纸不宜多于两种幅面，建议选择A2,A1图幅。

4.为方便出图，每张图纸出图应标明图幅、比例、特殊线宽二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。

表2 绘图所用的比例2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。

第二节图层1.0层不做为绘图层。

2.图层名：平面设计内容全部以0-XXX，图层名使用汉字及英文缩写，名称应能明确表达图层特性和具体内容；XXX=铺装及园路、铺装划分、铺装填充、小品、绿地填充、等高线、轴线、设施等；小品详图中设计内容，图层名称为1-XXX；XXX=剖切线、看线、填充等；甲方提供条件内容，图层名称为2-XXX；XXX=如建筑首层平面、地下车库范围、道路、综合管线、竖向标高、建筑标注等。

3.图层颜色：255号颜色不作为绘图颜色；所有图内元素（施工放线方格网轴线及原点坐标标注除外）颜色均应随层，不得给某个图元指定颜色；出彩图时图层颜色不应用浅色线，如黄色。

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD工程制图的基本规范与要点CAD工程制图是一种数字化的制图方式，广泛应用于机械、建筑、电子等领域。

它能够精确地呈现设计师的想法和构图，并提供出色的技术支持。

为了使CAD工程制图更加规范和标准化，我们需要遵循一些基本规范与要点。

首先，布局规范是CAD工程制图的重要组成部分。

在开始制图之前，我们需要规划好整个图纸的布局，保证其具备良好的可读性和解读性。

通常情况下，我们可以将CAD图纸分为三个主要部分：主视图、剖视图和细节视图。

主视图用于展示设计对象的主要外形和结构；剖视图则用于展示设计对象的内部和部分结构；而细节视图则用于展示一些局部细节或特殊结构。

其次，准确的尺寸标注也是CAD工程制图的关键要点之一。

在进行尺寸标注时，我们需要对设计对象进行仔细测量和计算，并根据设计需求选择合适的标注方式。

一般来说，我们可以使用注释尺寸、基线尺寸和链线尺寸等不同方式来标注尺寸。

在标注尺寸时，我们需要注意尺寸的准确性、清晰可读性和符号的规范使用。

此外，图层管理也是CAD工程制图中不可忽视的要点之一。

通过合理的图层管理，我们能够有效地控制图纸的展示效果和信息呈现。

常用的图层包括构造图层、尺寸图层、注释图层、隐藏图层等。

我们可以合理地将不同的元素分配到不同的图层上，并通过图层的显示和隐藏来控制图纸的呈现效果。

此外，符号和标识的正确使用也是CAD工程制图的重要方面。

在制图过程中，我们需要根据相关标准选择合适的符号和标识，并确保其正确应用和解读。

常见的符号和标识包括材料符号、焊接符号、表面粗糙度符号等。

通过正确应用这些符号和标识，我们能够更加准确地传达设计意图和要求。

最后，文件管理与输出也是CAD工程制图中不可忽视的要点。

在制图过程中，我们需要及时保存和备份设计文件，并合理地进行版本管理和文件命名。

同时，在输出图纸时，我们需要选择合适的图纸尺寸和打印比例，并注意打印质量和纸张布局的合理性。

综上所述，CAD工程制图的基本规范与要点主要包括布局规范、尺寸标注、图层管理、符号和标识的正确使用以及文件管理与输出等方面。

DAO 工程设计CAD制图标准1/20工程设计CAD制图标准为统一公司设计部门制图格式，规范设计制图，推出本制图标准。

1.适用管理范围适用于公司内部各事业部、分公司工程设计项目，并以CAD方式制图的初步设计、施工图设计阶段的设计文件；方案设计阶段可参照执行。

合作设计的项目可与合作方协商，然后确定该合作项目采用的CAD制图规定。

本标准未尽事宜参照国家制图标准执行。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

●《道路工程制图标准》GB50162－92●《技术制图字体》GB/T114691-93●《技术制图通用术语》GB/T13361-92●《机械工程CAD制图规则》GB/T14665-1998●《CAD通用技术规范》GB/T17304-1998●《技术制图图线》GB/T17450-1998●《CAD文件管理》GB/T17825.1~17825.10-1998●《房屋建筑CAD制图统一规则》GB/T18112-2000●《CAD工程制图规则》GB/T18229-2000●《电气工程CAD制图规则》GB/T18135-2000●《房屋建筑制图统一标准》GB/T50001-2001●《总图制图标准》GB/T50103-2001●《建筑制图标准》GB/T50104-2001●《建筑结构制图标准》GB/T50105-2001●《给水排水制图标准》GB/T50106-2001●《暖通空调制图标准》GB/T50114-2001●《风景园林图例图示标准》CJJ67-95●《城市规划制图标准》CJJ/T97-20033.制图要求3.1电子制图文件的格式所有的出图文件格式必须满足AutoCAD2004的软件版本要求（文件格式为.dwg），如果AutoCAD的软件版本高于该版本，AutoCAD的制图面版本格式也默认设定为AutoCAD2004。

3.2图框3.2.1图幅与格式2/20幅面代号B×LA0841×1189A1594×841A2420×594A3297×420A4210×297图框边距c105注：A0、A1、A2及用于市政工程设计的A3图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

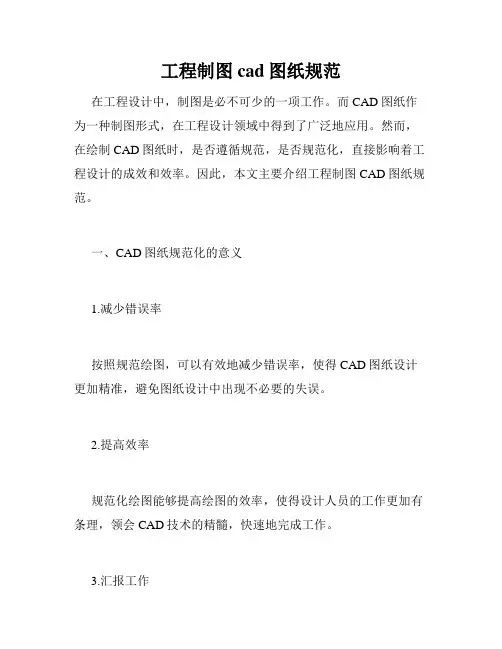

工程制图cad图纸规范在工程设计中，制图是必不可少的一项工作。

而CAD图纸作为一种制图形式，在工程设计领域中得到了广泛地应用。

然而，在绘制CAD图纸时，是否遵循规范，是否规范化，直接影响着工程设计的成效和效率。

因此，本文主要介绍工程制图CAD图纸规范。

一、CAD图纸规范化的意义1.减少错误率按照规范绘图，可以有效地减少错误率，使得CAD图纸设计更加精准，避免图纸设计中出现不必要的失误。

2.提高效率规范化绘图能够提高绘图的效率，使得设计人员的工作更加有条理，领会CAD技术的精髓，快速地完成工作。

3.汇报工作规范化的CAD图纸能够更好的展示工作成果，能够与他人分享自己的思路，让工作人员更好地交流。

二、CAD图纸规范需要注意的点1.标准图框的使用在CAD图纸设计中，标准图框是非常重要的一个元素，可以为设计人员提供指引，使得设计更加的规范化。

在选择标准图框时，需要考虑设计的尺寸、纸张的大小以及公司规定。

2.图形的比例CAD图纸中的图形按照实际尺寸绘制，应当符合规范的比例。

通常，设计人员应该根据纸张的大小和实际图形大小来决定图形的比例。

3.符号和注释符号及注释是CAD图纸设计中非常重要的部分。

在符号设计中，可以借鉴相应国家或国际标准；在注释设计中，应注明例图、文字或符号的解释。

4.标准线的应用在CAD图纸设计中，标准线的应用具有非常重要的意义。

合理使用标准线可以使图纸看起来更加整洁，便于查看和理解。

三、CAD图纸规范化的方法1.制定标准化图框标准化图框能够为CAD图纸的绘制提供一个标准的模板，使得设计人员无需再次生成，方便快捷且规范化。

2.制定设计规范制定设计规范包括符号设计规范、注释规范、标准线设计规范等。

这些规范可以明确标高线、尺寸线、破折线、箭头等设计要素的设计规范。

3.使用CAD图层的规范设置在绘制CAD图纸时，应按照图纸制定相应的CAD图层，使用相应的线型及线宽等，清晰明了并易于打印。

四、总结工程制图CAD图纸规范的意义在于减少错误率、提高效率和更好的展示工作成果。

cad制图规范标准CAD制图规范标准。

CAD制图是现代工程设计中不可或缺的一部分，它能够帮助工程师们将设计图纸转化为数字化的模型，提高工作效率，减少错误率。

然而，要想保证CAD制图的质量和准确性，就需要遵循一定的规范标准。

本文将就CAD制图规范标准进行详细介绍，希望能够帮助大家更好地进行CAD制图工作。

首先，CAD制图的规范标准包括了图纸的布局、线条的粗细、文字的大小和位置、图形的标注等方面。

在图纸的布局上，一般来说，应该遵循左上角为图框起始点，右下角为图框结束点的原则，同时在图框内部应合理布置图形和文字，使得整个图纸看起来整洁、美观。

线条的粗细也需要按照一定的比例来确定，通常主视图的线条要比细节图的线条粗一些，这样可以更清晰地表达设计意图。

文字的大小和位置也需要统一规范，一般来说，主视图上的文字要比细节图上的文字稍大一些，而且要保证文字的位置清晰明了，便于阅读。

图形的标注也是CAD制图中非常重要的一部分，标注要准确清晰，不得有遮挡或者重叠，以确保图纸的可读性。

其次，CAD制图的规范标准还包括了图层的设置、尺寸标注的规范、图纸的命名规范等方面。

在图层的设置上，应该根据不同的图形和文字内容设置不同的图层，以便于后期的编辑和管理。

尺寸标注的规范也非常重要，尺寸标注要准确清晰，且符合设计要求，不得有遗漏或者错误。

图纸的命名规范也需要遵循一定的规则，一般来说，应该包括图纸的内容、版本、日期等信息，以便于后期的查找和管理。

最后，CAD制图的规范标准还包括了文件格式的规范、图纸审查的规范等方面。

在文件格式的规范上，应该选择常见的CAD文件格式，以确保文件的兼容性和可读性。

图纸审查的规范也非常重要，设计人员在完成CAD制图后，应该进行严格的自查和相互审查，以确保图纸的准确性和完整性。

总之，CAD制图规范标准是保证CAD制图质量和准确性的重要保障，只有严格遵循规范标准，才能够提高工程设计的效率和质量。

希望大家能够重视CAD制图规范标准，不断提升自身的CAD制图水平，为工程设计事业贡献自己的力量。

CAD制图标准规范一、引言CAD制图是现代工程设计中不可或缺的一项技术，它能大大提高设计效率和质量。

为了确保CAD制图的准确性和一致性，制定制图标准规范是必要的。

本文将介绍CAD制图标准规范的基本原则和具体要求。

二、基本原则1. 一致性：CAD制图标准规范应确保图纸在不同的环境中具有相同的表现形式，以便于不同人员的交流和理解。

2. 可读性：图纸应具备良好的可读性，包括清晰的字体、符号的准确性和标注的清晰度等。

3. 简洁性：图纸应尽量简洁明了，避免冗余的信息和复杂的图形。

三、CAD制图标准规范的要求1. 绘图单位：根据具体需求确定绘图单位，包括英制和公制两种，同时应在图纸上清晰标注单位。

2. 图纸布局：图纸的布局应合理，包括标题栏、比例尺、图框、边框等，确保图纸整体美观且易于操作。

3. 图层管理：合理使用图层，确保图层分明，不同元素分别放置在不同的图层上，并遵循命名规范。

4. 字体和文字：选择适合的字体，并确保文字清晰可辨，统一使用字高和字宽，标注文字应与图形相对应。

5. 尺寸标注：尺寸标注应准确表达设计意图，包括尺寸箭头的位置、标注线的长度等细节要求。

6. 符号和标记：选择合适的符号和标记，确保符号的一致性和准确性，避免难以理解或产生歧义。

7. 图形绘制：图形应准确无误，包括线型、线宽、实体填充等细节，确保图形清晰可辨。

8. 图纸编号和版本控制：每个图纸应有唯一的编号，并按照版本进行管理，确保制图的正确性和追溯性。

9. 文件保存和传递：图纸应以标准格式进行保存和传递，确保图纸的稳定性和兼容性。

四、总结CAD制图标准规范对于保证制图质量和效率非常重要。

准确遵守制图标准规范可以提高图纸的一致性和可读性，方便设计人员之间的交流和理解。

合理的图纸布局、图层管理、字体和文字、尺寸标注、符号和标记、图形绘制等方面的要求都是确保制图准确性和规范性的重要环节。

因此，制图人员应深入了解和掌握CAD制图标准规范，并在实践中不断总结提高，以确保CAD制图的质量和效率。

CAD制图规范要求一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：、、、、、毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

DAO 工程设计CAD制图标准工程设计CAD制图标准为统一公司设计部门制图格式，规范设计制图，推出本制图标准。

1.适用管理范围适用于公司内部各事业部、分公司工程设计项目，并以CAD方式制图的初步设计、施工图设计阶段的设计文件；方案设计阶段可参照执行。

合作设计的项目可与合作方协商，然后确定该合作项目采用的CAD制图规定。

本标准未尽事宜参照国家制图标准执行。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

●《道路工程制图标准》GB 50162－92●《技术制图字体》GB/T 114691-93●《技术制图通用术语》GB/T 13361-92●《机械工程CAD制图规则》GB/T 14665-1998●《CAD通用技术规范》GB/T 17304-1998●《技术制图图线》GB/T 17450-1998●《CAD文件管理》GB/T 17825.1~17825.10-1998●《房屋建筑CAD制图统一规则》GB/T 18112-2000●《CAD工程制图规则》GB/T 18229-2000●《电气工程CAD制图规则》GB/T 18135-2000●《房屋建筑制图统一标准》GB/T 50001-2001●《总图制图标准》GB/T 50103-2001●《建筑制图标准》GB/T 50104-2001●《建筑结构制图标准》GB/T 50105-2001●《给水排水制图标准》GB/T 50106-2001●《暖通空调制图标准》GB/T 50114-2001●《风景园林图例图示标准》CJJ 67-95●《城市规划制图标准》CJJ/T 97-20033.制图要求3.1电子制图文件的格式所有的出图文件格式必须满足AutoCAD2004的软件版本要求（文件格式为 .dwg），如果AutoCAD的软件版本高于该版本，AutoCAD的制图面版本格式也默认设定为AutoCAD2004。

3.2图框注：A0、A1、A2及用于市政工程设计的A3图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

CAD制图规范与标准CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的技术。

在进行CAD制图时，遵守一定的规范和标准非常重要，这有助于提高制图的质量、减少错误并提高工作效率。

本文将介绍一些常用的CAD制图规范和标准，帮助读者更好地使用CAD软件。

1. 图纸布局在进行CAD制图时，良好的图纸布局可以让信息更清晰，便于阅读和理解。

通常，图纸的标题位置应在图纸的右下角，包括图名、比例、绘图者姓名等信息。

此外，图纸中的主要视图（如平面图、正视图、剖视图等）应在图纸的中央位置，并按照一定的规则排列，便于查找和比较。

2. 图纸尺寸与比例图纸的尺寸和比例是CAD制图的重要方面。

通常，图纸的标准尺寸有A0、A1、A2、A3和A4等。

选取合适的图纸尺寸可以使信息布局更合理，并方便后续的制图工作。

同时，制图时需要选择适当的比例，如1:1、1:2、1:5等，以便绘制出相应大小的图纸。

3. 图层与线型图层和线型的设置是CAD制图中的关键。

通过合理设置图层，可以将不同类型的图元分层显示，方便后续的编辑和管理。

同时，使用合适的线型可以使图纸更具表现力和美观性。

常见的线型有实线、虚线、点线等，可以根据需要进行选择和调整。

4. 尺寸标注与注释尺寸标注和注释在CAD制图中起到重要的作用。

尺寸标注可以清晰地表示图形的大小和位置，帮助读者准确理解绘图意图。

在进行尺寸标注时，应选择合适的标注样式，并遵守一定的标注规则，如箭头方向、字体大小等。

另外，注释的添加可以进一步说明图纸中的特定信息，如材料、工序等，提高图纸的完整性和可读性。

5. 图形符号与图例在CAD制图中，图形符号和图例的正确使用非常重要。

图形符号可以代表特定的元素或功能，如电气符号、水暖符号等，方便读者理解图纸所表示的内容。

图例则是对图纸中使用的符号、颜色、线型等进行解释和说明，使读者能够更快地了解图纸的含义和用途。

6. 文件命名与存储良好的文件命名和存储习惯可以提高CAD制图的整体管理效率。

CAD制图标准规范在当今的工程设计和制造业领域，CAD（计算机辅助设计）已经成为不可或缺的工具。

为了确保设计的准确性、一致性和可读性，遵循一套严格的 CAD 制图标准规范是至关重要的。

首先，让我们来谈谈图层的设置。

图层就像是一个分层的文件夹系统，用于组织和管理不同类型的图形元素。

合理的图层设置可以使图形清晰、易于编辑和打印。

通常，会根据图形的性质将其分为不同的图层，比如轮廓线层、中心线层、标注层、隐藏线层等。

每个图层应有明确的名称和特定的属性，如颜色、线型和线宽。

例如，轮廓线可以设置为黑色、实线、05 毫米线宽，中心线则为红色、点划线、025毫米线宽。

字体的选择和使用也有讲究。

在 CAD 制图中，应使用清晰易读的字体，避免使用过于花哨或难以辨认的字体。

常见的字体如宋体、黑体等。

字体的大小应根据图纸的比例和内容的重要性进行选择。

一般来说，标题栏中的字体较大，而标注和注释中的字体相对较小。

同时，要注意字体的比例和间距，以保证文字的整齐美观。

尺寸标注是 CAD 制图中非常重要的一部分。

标注应准确、清晰地反映出图形的尺寸和几何关系。

尺寸线应使用细实线，箭头应大小适中、清晰明确。

标注的数字应位于尺寸线的上方或旁边，且与尺寸线对齐。

对于圆和圆弧的标注，应使用直径标注或半径标注，并在数字前加上相应的符号。

此外，标注的位置应合理布局，避免相互遮挡或与图形元素混淆。

图形的比例也是需要重点关注的。

在绘制 CAD 图时，应根据实际情况选择合适的比例，以确保图形能够在图纸上清晰地展示出来。

常用的比例有 1:1、1:2、1:5 等。

比例一旦确定，就应在图纸上明确标注出来。

在不同比例的图纸中，尺寸标注的数值应保持不变，只是图形的大小会相应缩放。

线条的类型和线宽的设置同样不容忽视。

实线用于表示物体的可见轮廓，虚线用于表示隐藏部分或不可见轮廓，点划线常用于中心线和对称线等。

线宽的选择应根据图形的重要性和复杂程度来确定，一般来说，轮廓线的线宽较粗，而辅助线和隐藏线的线宽较细。

上海第二工业大学机电工程学院AutoCAD·工程图样规范声明本手册内容若有变动，恕不另行通知。

本手册例子中所用的公司、人名和数据若非特别声明，均属虚构。

未得到制作方的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播手册的任何部分。

本文档所涉及的内容适应如下环境：AutoCAD R2004/AutoCAD R2006/AutoCAD R2008本手册提及的其他产品和公司名称均可能是各自所有者的商标。

Printed in Shanghai, China文档编号：AutoCAD-Manual-01目录目录i第1章. 工程制图国家标准21.1 投影视角21.2 绘图单位21.3 图纸图幅21.4 绘图比例31.5 绘图线条31.6 字体3第2章. AutoCAD工程图样的要求42.1 基本要求42.2 细化要求42.2.1基本内容42.2.2具体要求4第3章. AutoCAD中工程制图国家标准的应用53.1 AutoCAD字库文件的应用53.2 AutoCAD模板文件的应用63.2.1模板文件63.2.2模板文件中的图层设置63.2.3尺寸标注的注意事项63.3 AutoCAD“打印样式”文件的使用7第4章. 附录74.1 标题栏74.2 附件列表7第1章.工程制图国家标准在绘制工程图时，有一点必须注意，绘制出来的工程图，必须符合我国国家标准中对工程制图的要求。

这样。

绘制出来的工程图，才能符合中国的国情，在行业中，起到技术交流的目的。

在工程制图国家标准中，比较重要的是以下项：⏹投影视角⏹绘图单位⏹图纸图框⏹绘图比例⏹绘图线条⏹字体1.1 投影视角工程制图中，常用的投影方法有两种：⏹第一角投影⏹第三角投影我国的制图标准要求采用的是第一角投影方法。

中国台湾和西方国家，大部分采用的是第三角投影方法。

在绘制Pro ENGINEER生成工程图样的时候，要求采用符合我国制图标准要求的第一角投影方法。
