经典的数据流图

数据流图的画法以及实例（精选）数据流图也称为数据流程图date flow diagram , DFD，是⼀种便于⽤户理解和分析系统数据流程的图形⼯具，他摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输⼊、输出和数据存储等，是系统逻辑模型的重要组成部分。

数据流图的基本组成成分数据流：是由⼀组固定成分的数据组成，表⽰数据的流向。

值得注意的是，数据流图中描述的是数据流，⽽不是控制流。

除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有⼀个合适的名字，以反映该数据流的含义。

加⼯：加⼯描述了输⼊数据流到输出数据之间的变换，也就是输⼊数据流经过什么处理后变成了输出数据。

每个加⼯都有⼀个名字和编号。

编号能反映该加⼯位于分层的数据流图的哪个层次和哪张图中，能够看出它是由哪个加⼯分解出来的⼦加⼯。

数据存储：数据存储表⽰暂时存储的数据。

每个数据存储都有⼀个名字。

外部实体：外部实体是存在于软件系统之外的⼈员或组织，他指出数据所需要的发源地或系统所产⽣的数据的归属地。

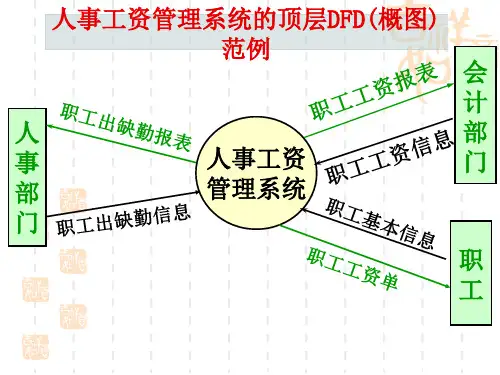

外部实体加⼯数据流分层数据流图的设计⽅法第⼀步，画⼦系统的输⼊输出把整个系统视为⼀个⼤的加⼯，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体，就可以画出输⼊输出图。

这张图称为顶层图。

第⼆步，画⼦系统的内部把顶层图的加⼯分解成若⼲个加⼯，并⽤数据流将这些加⼯连接起来，使得顶层图的输⼊数据经过若⼲加⼯处理后，变成顶层图的输出数据流。

这张图称为0层图。

从⼀个加⼯画出⼀张数据流图的过程就是对加⼯的分解。

可以⽤下述⽅法来确定加⼯：在数据流的组成或值发⽣变化的地⽅应该画出⼀个加⼯，这个加⼯的功能就是实现这⼀变化，也可以根据系统的功能决定加⼯。

确定数据流的⽅法⽤户把若⼲数据当作⼀个单位来处理（这些数据⼀起到达、⼀起处理）时，可以把这些数据看成⼀个数据流。

关于数据存储对于⼀些以后某个时间要使⽤的数据，可以组织成为⼀个数据存储来表⽰。

库存管理系统分析与设计一、必要性分析企业的库存物资管理一般都很复杂，由于所掌握的物资种类众多，订货、管理、发放的渠道各有差异，各类统计报表繁多，比如，由于超市的行业特殊性，产品种类繁多，业务量巨大，若仍然采用人工记账的方式，必然不能满足企业的需求。

一个完整的企业物资供应管理系统应包括采购计划管理，合同收托管理、仓库库存管理、定额管理、统计管理、财务管理等模块，其中仓库的库存管理是整个物资供应管理系统的核心。

因此有必要开发一套独立的库存管理系统，从而提高企业工作效率,用来控制合理的库存费用、适时适量的库存数量，使企业生产活动效率最大化。

二、可行性分析可行性分析，就是为了用最小的代价在尽可能短的时间内确定问题是否能够解决。

实质上是进行一次大大压缩简化了的系统分析和设计的过程，也就是在较高层次上以较抽象的方式进行的系统分析和设计的过程。

一般来说，可行性分析应从经济可行性、技术可行性、操作可行性，法律可行性等方面进行研究。

该系统的可行性分析如下：1．经济可行性分析由于本库存管理系统所要求的硬件和软件环境(Visual Studio 2010和SQL Server 2008)，市场上都容易购买到或从相关网站下载，系统成本主要集中在本管理系统的开发与维护上，对用户不造成过重的经济负担。

而一旦此系统投入使用,不仅可减少库存的工作强度，提高工作效率，而且方便了库存对信息的管理，延续了传统的管理模式，极大限度地方便了库存管理人员，而且，目标系统不是很复杂，开发周期短，人员经济支出不大，所节省的大量人力、财力产生的效益将远远大于本系统的开发成本，所以从经济方面讲开发此系统是可行的。

2.操作可行性分析目前所有相应软件者都是用英语编程，并且其功能方面不够完善，对库存管理人员的要求也过高，并需要长时间的培训，我们不仅在技术上占有先进性，而且当产品生产出来后可大大减库存管理人员的负担。

因为库存管理人员已经有丰富的信息管理经验，引进新系统时只要进行短期的培训即可实现新系统的熟练使用。

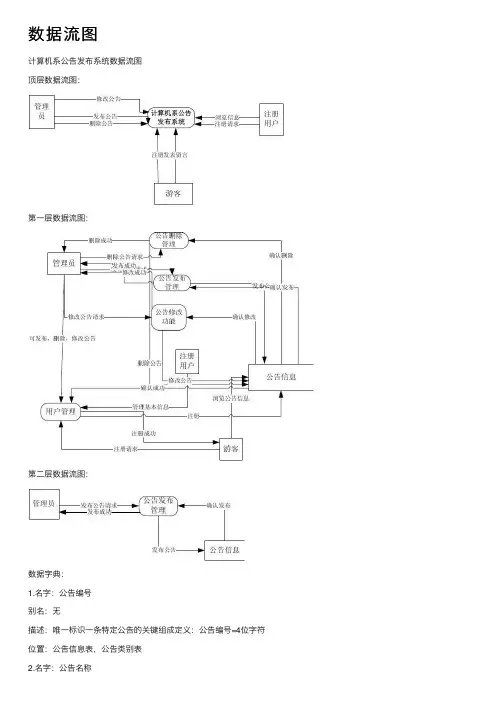

数据流图计算机系公告发布系统数据流图顶层数据流图：第⼀层数据流图：第⼆层数据流图：数据字典：1.名字：公告编号别名：⽆描述：唯⼀标识⼀条特定公告的关键组成定义：公告编号=4位字符位置：公告信息表，公告类别表2.名字：公告名称别名：⽆描述：每⼀条公告特有的名称定义：公告名称=10位字节位置：公告信息表3.名字：公告内容别名：⽆描述：每⼀条公告特有的信息类容定义：公告内容=100位字节位置：公告信息表4.名字：⽤户编号别名：⽆描述：唯⼀标识⼀位特定⽤户的关键组成定义：⽤户编号=4位字符位置：⽤户信息表5. 名字：⽤户姓名别名：⽆描述：唯⼀标识⼀位特定⽤户的关键组成定义：⽤户姓名=8位字节位置：⽤户信息表6. 名字：⽤户性别别名：⽆描述：描述⽤户的性别定义：⽤户性别=男/⼥位置：⽤户信息表7.名字：⽤户联系⽅式别名：⽆描述：每个⽤户的⼿机号定义：电话=20位字符位置：⽤户信息表8. 名字：⽤户⾓⾊编号别名：⽆描述：唯⼀标识每位⽤户⾓⾊类型的关键定义：⽤户⾓⾊编号=4位字符位置：⽤户信息表，⽤户⾓⾊表9. 名字：⽤户⾓⾊名称别名：⽆描述：每位⽤户⾓⾊类型的名称定义：⽤户⾓⾊名称=10位字节位置：⽤户⾓⾊表10.名字：公告类别编号别名：⽆描述：唯⼀标识每条公告类别的关键定义：公告类别编号=4位字符位置：公告类别表11. 名字：公告类别名称别名：⽆描述：每条公告的类别名称定义：公告类别名称=10位字节位置：公告类别表12. 名字：公告信息表别名：⽆描述：每条公告的基本信息定义：公告信息=公告号+公告名称+公告内容公告号=0｛字符串｝4公告名称=0｛字符｝10公告内容=0｛字符｝100位置：公告信息表13.名字：⽤户信息表别名：⽆描述：每位⽤户的基本信息定义：⽤户信息=⽤户编号+姓名+性别+联系⽅式+⽤户类别⽤户编号=0｛字符串｝4姓名=0｛字符｝8性别=0｛字符｝2联系⽅式=0｛字符串｝10⽤户类别=0｛字符串｝4位置：⽤户信息表14. 名字：⽤户⾓⾊表别名：⽆描述：每位⽤户的类别信息定义：⽤户⾓⾊=类别编号+类别名称类别编号=0｛字符串｝4类别名称=0｛字符串｝10位置：⽤户⾓⾊表15. 名字：公告类别表别名：⽆描述：每条公告的类别信息定义：公告类别=类别编号+类别名称类别编号=0｛字符串｝4类别名称=0｛字符串｝1位置：公告类别表。

一.数据流图的绘制：学生成绩管理系统
(1)画顶层数据流图。

通常把整个系统当作一个大的加工，标出系统的输入、输出及数据的源点与汇点。

图1 学生成绩管理系统的顶层DFD
图2 学生成绩管理系统的分层DFD
(3)画第三层数据流图。

第二层数据流图中的加工细节还不够清晰，需要把每个加工继续
图2.7 学生成绩管理系统查询细化DFD
图3 学生成绩管理系统编辑细化DFD
图4 学生成绩管理系统统计细化DFD 二.层次方框图
图5 学生成绩管理系统层次方框图
三.Warnier 图
［|头条新闻 头版部分｛国内新闻 ［本
地新闻
|社论（1,1）
报纸（社论部分（读者来信Q ，3）
［讽刺漫画（0,1）
［体育新闻
副刊部分］商业新闻
广告
图6报纸编辑的Warnier 图及其细化
成破排序
按分数段统计
统计不及格情况
计篁平均成埼
查询课程成绩
查询班领成绩
查询学生成绩
删除成演
修
改成装
录入成蔑
<
'篮球新
闻
体育新闻＜ 足球新闻
、其他新
闻
'经营简讯
副刊部分，
商业新闻V
㊉
股市动态
、一般新闻
'招生信息
广告V
招聘信息
、一般广告
四.IPO图
图7学生成绩管理系统的IPO图
五.E-R图
图8学生成绩管理系统E-R图。

图形目录图23.1 企业销售管理业务的第一层数据流图 (3)图23.2销售基础数据管理业务数据流图（第二层数据流） (4)图23.3销售计划管理业务数据流图（第二层数据流） (4)图23.4销售订单管理业务数据流图（第二层数据流） (5)图23.5销售收发货管理业务数据流图（第二层数据流） (5)图23.6销售服务管理业务数据流图（第二层数据流） (6)图23.7企业销售管理E—R关系图 (6)图23.8销售管理系统的功能模块图 (7)图24.1 企业采购管理数据流程图 (8)图24.2采购基础数据管理数据流程图(第二层数据流) (9)图24.3采购计划管理数据流程图(第二层数据流) (9)图24.4采购订单处理数据流程图(第二层数据流) (10)图24.5采购收货管理数据流程图(第二层数据流) (10)图24.6采购系统实体关系图 (11)图24.7采购系统模块图 (12)图25.1 企业库存管理第一层数据流图 (13)图25.2库存基础数据管理数据流图(第二层数据流) (14)图25.3库存处理数据流图(第二层数据流) (14)图25.4入库处理展开数据流图(第三层数据流) (15)图25.5出库处理展开数据流图(第三层数据流) (15)图25.6企业库存管理E—R关系图 (16)图25.7库存管理系统功能模块图 (17)图26.1 制造标准管理业务数据流图 (18)图26.2制造标准管理实体关系图 (18)图26.3制造标准管理功能模块图 (19)图27.1 计划管理业务数据流图 (20)图27.2主生产计划管理业务数据流图（第二层数据流程图） (20)图27.3物料需求计划管理业务数据流图第二层数据流程图） (21)图27.4能力需求计划管理业务数据流图第二层数据流程图） (21)图27.5计划管理实体关系 (22)图27.6计划管理功能模块图 (23)图28.1 企业车间管理第一层数据流图 (24)图28.2车间任务管理系统数据流程图 (24)图28.3生产工票管理数据流程图 (25)图28.4车间物料管理数据流程图 (25)图28.5车间完工管理数据流程图 (25)图28.6企业生产管理E—R关系图 (26)图28.7车间管理系统功能模块图 (27)图29.1 JIT生产管理数据流程图 (28)图29.2JIT计划管理数据流程图（第二层数据流程图） (28)图29.3JIT系统维护数据流程图（第二层数据流程图） (29)图29.4JIT生产管理数据流程图（第二层数据流程图） (29)图29.5JIT系统实体关系图 (30)图29.6JIT功能模块图 (30)30.1 质量管理数据流程图（简化） (31)图30.2质量管理基本数据维护数据流程图（第二层） (31)图30.3质量管理质量标准数据流程图（第二层） (32)图30.4质量管理质量检验数据流程图（第二层） (32)图30.5质量管理系统的实体关系 (32)图30.6质量管理功能模块图 (33)图31.1 企业财务管理业务数据流图（简化） (34)图31.2财务管理系统的功能模块图 (35)图32.1 人力资源管理数据流程图 (36)图32.2人事管理数据流程图（第二层） (36)图32.3人力资源计划管理数据流程图（第二层） (37)图32.4招聘管理数据流程图（第二层） (37)图32.5培训管理数据流程图（第二层） (37)图32.6人力资源测评数据流程图（第二层） (38)图32.7人力资源管理的实体关系 (38)图32.8人力资源管理功能模块图 (39)图33.1设备与仪器管理业务数据流程图 (40)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (40)图33.3设备与仪器业务管理数据流程图（第二层数据流） (41)图33.4设备管理实体关系图 (41)图33.5设备管理功能模块图 (42)图23.1 企业销售管理业务的第一层数据流图图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.3 销售计划管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.5 销售收发货管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E—R关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.3 库存处理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图。

数据流图（示例）
系统流图虽然在一定程度上表达了信息的流动和存储情况，但要想描述出信息流和数据从输入移动到输出的过程中所经受的变换，必须把信息的流动、加工、存储等过程流抽象出来，得出组织中信息流的综合情况，描述这种情况的就是数据流图。

数据流图是组织中信息运动的抽象，是管理信息系统逻辑模型的主要形式。

数据流图（DFD）是一种图形化技术，它描绘信息流和数据从输入移动到输出的过程中所经受的变换。

在数据流图中没有任何具体的物理部件，它只是描绘数据在软件中流动和被处理的逻辑过程，具有直观、形象、易理解的优点。

数据流图有以下四种基本元素组成，它们的图形符号说明如下：
变换数据的处理数据的源点/终点
数据存储数据流
图1 数据流图的图形符号
1 系统顶层数据流图
图2 顶层数据流图
2系统0层数据流图
图3系统0层数据流图对图3中的数据流描述如下：
F1：用户信息
F2：课程相关数据
F3：测试题
F4：网络课件数据
F5：课程信息
F6：测试过程数据
F7：学生答案
F8：学生的学习及测试情况
F9：学习进度
F10：测试成绩
3 系统1层数据流图
图4系统1层数据流图（用户管理）对图4中的数据流描述如下：
F1：用户名，密码
F2：用户基本信息
F3：课程用户信息
F4：课程学生信息
F5：课程教师信息
图5系统1层数据流图（课程管理）
图6系统1层数据流图（在线测试过程控制）
图7系统1层数据流图（信息反馈）。

数据流图数据流图数据流图是结构化分析⽅法中使⽤的⼯具,它以图形的⽅式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是⼀种功能模型。

数据流图英⽂缩写DFD（Data Flow Diagram）它是描绘信息流和数据从输⼊移动到输出的过程中所经受的变换。

数据流图从数据传递和加⼯的⾓度，以图形的⽅式刻画数据流从输⼊到输出的移动变换过程。

数据流图的基本图形元素有：（1）数据流（2）加⼯（处理）（3）⽂件（数据存储）（4）数据池（数据源或终点）数据流图-定义数据流程图表⽰求解某⼀问题的数据通路。

同时规定了处理的主要阶段和所⽤的各种数据媒体。

数据流程图包括：a．指明数据存在的数据符号，这些数据符号也可指明该数据所使⽤的媒体；b．指明对数据执⾏的处理的处理符号，这些符号也可指明该处理所⽤到的机器功能；c．指明⼏个处理和（或）数据媒体之间的数据流的流线符号；d．便于读、写数据流程图的特殊符号。

在处理符号的前后都应是数据符号。

数据流程图以数据符号开始和结束（除9．4规定的特殊符号外）数据流图-DFD 主要图形元素数据流图有四种基本图形符号：-->：箭头，表⽰数据流；〇：圆或椭圆，表⽰加⼯；= ：双杠，表⽰数据存储；□：⽅框，表⽰数据的源点或终点。

数据流图-数据流数据流是⼀组数据。

在数据流图中数据流⽤带箭头的线表⽰，在其线旁标注数据流名。

在数据流图中应该描绘所有可能的数据流向，⽽不应该描绘出现某个数据流的条件。

加⼯（处理）在数据流图中加⼯⽤圆圈表⽰，在圆圈内写上加⼯名。

⼀个处理框可以代表⼀系列程序、单个程序或者程序的⼀个模块。

数据流图数据流图-加⼯（处理）在数据流图中加⼯⽤圆圈表⽰，在圆圈内写上加⼯名。

⼀个处理框可以代表⼀系列程序、单个程序或者程序的⼀个模块。

数据流图-⽂件（数据存储）是按照某种规则组织起来的、长度不限的数据。

在数据流图中⽂件⽤⼀直线表⽰，在线段旁注上⽂件名。

⼀个数据存储也并不等同于⼀个⽂件，它可以表⽰⼀个⽂件、⽂件的⼀部分、数据库的元素或记录的⼀部分等；数据流图-数据池（源点和终点）在数据流图中⽤⽅框表⽰，在框内写上相应的名称。
