数据库图书管理系统数据流图

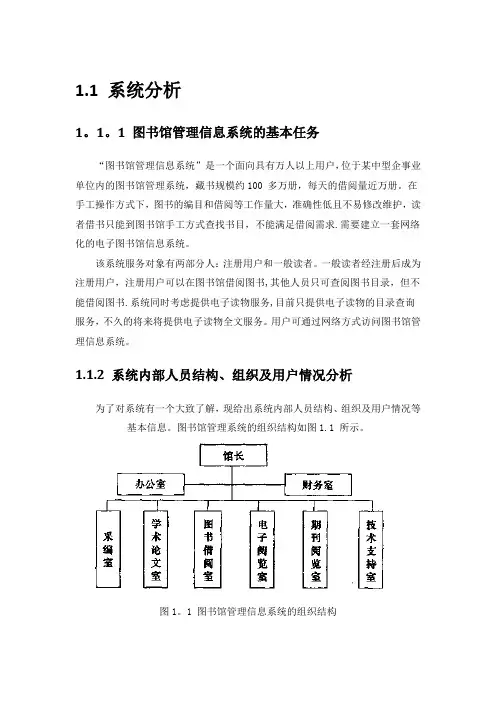

1.1 系统分析1。

1。

1 图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求.需要建立一套网络化的电子图书馆信息系统。

该系统服务对象有两部分人：注册用户和一般读者。

一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书,其他人员只可查阅图书目录，但不能借阅图书.系统同时考虑提供电子读物服务,目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。

用户可通过网络方式访问图书馆管理信息系统。

1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。

图书馆管理系统的组织结构如图1.1 所示。

图1。

1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室.各部门的业务职责如下。

办公室:办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室:采编室负责图书的采购，入库和图书编目,编目后的图书粘贴标签，并送图书借阅室上架。

学术论文室:负责学术论文的收集整理.图书借阅室：提供对读者的书目查询服务和图书借阅服务.电子阅览室：收集整理电子读物,准备提供电子读物的借阅服务，目前可以提供目录查询。

期刊阅览室：负责情况的收集整理和借阅。

技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

1.1.3 系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图1。

2所示。

图1.2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。

图书馆管理系统1)检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。

图书馆的规模越大，这个问题越突出。

2)借书、还书工作量大借书、还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。

而且经常会出现这样那样的差错。

3)图书统计工作难、藏书更新不能及时完成。

图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。

我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。

图书馆借书流程1、图书管理员1录入图书清单并保存图书信息2、读者根据自己列出的带借书清单，查看图书借阅状态，并得到图书索引表3、图书管理员2扫描一卡通查看读者信息，得到读者已借图书清单，并审核借书权限若是有效权限单，则进行接触操作并更新读者与图书信息若是无效权限单，则返给读者已下是业务流程图图书馆管理系统数据流程图及数据字典一．图书采编系统流程图图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源：图书购买后，由图书馆采编人员整理后，输入计算机数据流去向：采编管理模块。

图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图图书管理系统零层数据流程图三．图书借阅系统数据流程图图书借阅系统数据流程图数据流编号：D02数据流名称：借书借阅简述：借书证数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成：借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量：800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述：填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称：借阅修改在库简述：修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称：还书记录简述：所还图书进行入库记录数据流来源：图书馆管理板块数据流去向：图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号：D16数据流名称：填写归还记录简述：管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称：归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称：库存图书统计简述：对目前读者库内存书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称：借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号：D21数据流名称：读者情况统计简述：对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图图书馆查询系统流程图数据流编号：D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向：读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号：D23数据流名称：读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向：读者表数据流组成：借阅证号等数据流编号：D24数据流名称：读者查询简述：借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向：借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图电子读物系统数据流程图数据流编号：D13数据流名称：电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向：电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号：D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源：电子读物处理模块数据流去向：读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图图书馆管理信息系统1层数据流程图。

１、1 系统分析1、1、1 图书馆管理信息系统的基本任务“图书馆管理信息系统”就是一个面向具有万人以上用户,位于某中型企事业单位内的图书馆管理系统,藏书规模约１0０多万册,每天的借阅量近万册。

在手工操作方式下,图书的编目与借阅等工作量大,准确性低且不易修改维护,读者借书只能到图书馆手工方式查找书目,不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该系统服务对象有两部分人:注册用户与一般读者。

一般读者经注册后成为注册用户,注册用户可以在图书馆借阅图书,其她人员只可查阅图书目录,但不能借阅图书。

系统同时考虑提供电子读物服务,目前只提供电子读物的目录查询服务,不久的将来将提供电子读物全文服务。

用户可通过网络方式访问图书馆管理信息系统。

1、1、2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解,现给出系统内部人员结构、组织及用户情况等基本信息。

图书馆管理系统的组织结构如图1.1 所示。

图1、1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作,下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室与技术支持室。

各部门的业务职责如下。

办公室:办公室协助馆长负责日常工作,了解客户需求,制定采购计划。

财务室:财务室负责财务方面的工作。

采编室:采编室负责图书的采购,入库与图书编目,编目后的图书粘贴标签,并送图书借阅室上架。

学术论文室:负责学术论文的收集整理。

图书借阅室:提供对读者的书目查询服务与图书借阅服务。

电子阅览室:收集整理电子读物,准备提供电子读物的借阅服务,目前可以提供目录查询。

期刊阅览室:负责情况的收集整理与借阅。

技术支持室:负责对图书馆的网络与计算机系统提供技术支持。

1.1.３系统业务流程分析系统的业务流程要达到的业务目标,业务流程分析就是系统分析的基础环节。

图书馆管理信息系统的业务流程如图1.２所示。

图1、2 图书馆管理信息系统的业务流程通过业务流程调查,理清图书馆管理系统的主要业务与业务的流程。

E-R图：
数据流图：
关系模式：
管理员(管理员账号，姓名，性别，电话，住址)
账号信息（账号，密码，账号类型）
读者(读者账号，读者类型，是否可用，姓名，性别，系别，班级，邮箱，余额)
读者类型（读者类型，借书上限，借书最大时间，最大续借次数）书籍(条形码，ISBN，书籍状态，书架编号，损坏程度)
某类书籍（ISBN，书名，作者，主题，出版社，页数，价格，书籍类型编号，出版日期，库存量，在馆数量）
书籍类型（书籍类型编号，书籍类型）
书架（书架编号,条形码，阅览室编号）
阅览室（阅览室编号，阅览室名称，阅览室位置）
读者借阅表（读者账号，条形码，借出日期，续借次数）
读者归还表（读者账号，条形码，借出日期，实际归还日期，续借次数）
数据库字段定义说明：（可根据这个编写数据项）。

图书管理系统需求分析—功能流程图一、功能结构图系统管理员身份认证信息 图书管理信息 借阅者 借阅者超时管理信息 管理信息借 图书 图 书目 借阅者 阅 借 借阅者 超时罚款 超时 借阅 图书信息表 信息 书 信息 信息表 者 阅者 分类 信息表 罚款 信息表 表 信息表 信息表 信息表 信息表 信息表二、各模块功能说明系统管理员系统分为4个模块：系统管理员身份认证模块、图书管理模块、借阅者管理模块和借阅超时管理模块。

（一）管理员身份认证① 接口描述：输入系统管理员身份认证信息② 模块功能：通过检验认证信息允许系统管理员进入系统管理员系统管理③ 过程陈述：将输入的管理员身份认证信息与管理员信息表中的信息惊喜对照，若管理员 编号、姓名和密码中的任意一项与信息管理员信息表中的信息不符合则认为 系统管理员管理系统 图书管理 借阅者管理 借阅超时管理身份认证 图书查看 图书删除 图书修改 借阅者查看 借阅者修改 借阅者删除 借阅超时查看 借阅超时修改输入有误，身份不通过，要求重新输入；只有三者都相同才能通过身份认证进入系统。

④约束：最多只允许系统管理员输入三次，若三次都有误，则认定该输入者为非法管理员，不允许其再输入。

（二）借阅者管理模块①接口描述：输出借阅者管理信息②模块功能：对借阅者信息|借阅者分类信息执行修改、查看和删除操作③过程陈述：输入借阅者编号，打开借阅者信息表可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者信息表中，执行删除操作则需对借阅者分类信息表中的信息进行修改；输入借阅者职务/班次，可打开借阅者分类信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者分类信息表中。

④约束：借阅者可分为学生和教师两类，以职务/班次为关键字进行索引。

（三）图书管理模块①接口描述：输出图书管理信息②模块功能：对图书信息|书目信息执行修改、查看和删除操作③过程陈述：输入图书编号，打开图书信息表可修改、查看和删除表中的信息，并将修改后的信息保存到图书信息表中，执行删除操作则需对书目信息表中的信息进行修改；输入图书名|图书类名，可打开书目信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到书目信息表中。

6、你所在的学校将开发图书管理信息系统，请对该系统进行分析：(1)画出数据流图。

“图书馆管理信息系统”的顶层数据流图“图书馆管理信息系统”l层数据流图加工2“图书管理”的数据流图加工3“读者管理”数据流图加工4“借阅管理”数据流图(2)编写数据字典。

参考答案：1）数据流条目数据流名称：图书录入信息简述：图书采编信息数据流来源：图书购买后，由图书馆管理人员编码整理后，输入计算机数据流去向：加工2.1图书信息管理，该加工将录入的数据存入数据库(图书信息表)数据项组成：图书ID+图书类别+书名+作者+译者+出版社+单价+出版日期+购买数量数据流量： 0本/天高峰流量：500本/天数据流名称：图书查询信息简述：图书查询信息数据流来源：读者数据流去向：加工2.1，图书信息管理数据项组成：图书编码|书名|作者|出版社数据流量：2000次/天高峰流量：4000次/天数据流名称：查询情况简述：返回给读者的查询结果数据流来源：加工2.1图书信息管理数据流去向：读者数据项组成：查无此书|符合条件的图书数量+{图书馆藏号+图书类别+书名+作者+出版社+出版日期+在库册数}数据流量：2000次/天高峰流量：4000次/天数据流名称：读者录入信息简述：读者信息数据流来源：图书管理员数据流去向：加工3.2读者信息管理，该加工将录入的数据存入数据库(读者信息表)数据项组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注数据流量： 0人次/天高峰流量：500人次/天2）加工条目加工名：读者信息管理处理逻辑编号：3.2处理逻辑：接收读者信息的录入，并检查有无错误，如果没有错误，将数据存入读者信息表激发条件：接收到读者信息时输入：读者录入信息输出：读者信息加工名：还书管理编号：4.2处理逻辑：在借阅信息表查找应还日期IF 当日期日期超过应还日期或图书丢失 THEN 发“罚款信息”ELSE 将还书信息存入还书信息表激发条件：接收到读者借书证时输入：还书信息输出：罚款信息3)数据存储条目数据存储编号：D1数据存储名称：读者信息表简述：存储读者详细信息组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注关键字：读者ID组织方式：索引文件，以读者ID为关键字相关连的处理：加工3.2、加工4.1、加工4.2数据存储编号：D2数据存储名称：图书信息表简述：存储图书详细信息组成：图书编号+图书名称+标准ISBN+类别编号+类别名称+书架位置+作者+译者+出版社名+出版地点+图书页数+图书价格+现存量+库存总量+借阅次数+是否注销+入库日期+出版日期+内容简介+备注关键字：图书编号组织方式：索引文件，以图书编号为关键字相关连的处理：加工2.1、加工4.1数据存储编号：D3数据存储名称：借阅信息表简述：存储借书情况的详细信息组成：图书编号+图书名称+读者编号+读者姓名+借阅数量+借阅日期+应还日期+续借次数关键字：无组织方式：普通文件相关连的处理：加工4.1、加工4.24)数据项条目数据项名称：读者编号别名：证号简述：给每个读者的一个唯一的、做标识用的号码组成：单位代码+流水号码类型：字符串长度：6位取值范围：000000..999999数据项名称：办证日期简述：给读者签发借书证的日期组成：年+月类型：字符串长度：6位取值范围：有意义的年、月值数据项名称：读者类别简述：读者在图书流通管理中的身份和借出权限的类型组成：[教师|行政人员|学生]类型：1个字符长度：1位取值范围：[0|1|2]。

1.1系统分析lo 1.1图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约1多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求.需要建立一套网络化的电子图书馆信息系统。

该系统服务对象有两部分人：注册用户和一般读者。

一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。

系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务.用户可通过网络方式访问图书馆管理信息系统。

lo 1.2系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。

图书馆管理系统的组织结构如图1。

1所示。

图1.1图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。

各部门的业务职责如下.办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签,并送图书借阅室上架。

学术论文室：负责学术论文的收集整理。

图书借阅室：提供对读者的书目查询服务和图书借阅服务。

电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。

期刊阅览室：负责情况的收集整理和借阅.技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

lo 1.3系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图1。

2所示。

采购员X图1.2图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。

图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。

一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。

系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。

用户可通过网络方式访问读图书馆管理信息系统。

1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。

图书馆系统的组织结构如图 1 － 1 所示。

图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。

各部门的业务职责如下。

办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。

学术论文室：负责学术论文的收集整理。

图书借阅室：提供对读者的书目查询服务和图书借阅服务。

电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。

期刊阅览室：负责情况的收集整理和借阅。

技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图 1 － 2 所示。

E-R图：
数据流图：
关系模式：
管理员(管理员账号，姓名，性别，电话，住址)
账号信息（账号，密码，账号类型）
读者(读者账号，读者类型，是否可用，姓名，性别，系别，班级，邮箱，余额)
读者类型（读者类型，借书上限，借书最大时间，最大续借次数）书籍(条形码，ISBN，书籍状态，书架编号，损坏程度)
某类书籍（ISBN，书名，作者，主题，出版社，页数，价格，书籍类型编号，出版日期，库存量，在馆数量）
书籍类型（书籍类型编号，书籍类型）
书架（书架编号,条形码，阅览室编号）
阅览室（阅览室编号，阅览室名称，阅览室位置）
读者借阅表（读者账号，条形码，借出日期，续借次数）
读者归还表（读者账号，条形码，借出日期，实际归还日期，续借次数）
数据库字段定义说明：（可根据这个编写数据项）。

学生图书馆管理员图书馆网站管
理系统
（LMWS ）
登录，发出操作请求信息反馈书籍、学生、借阅信息及相关的统计报表信息管理及维护
学生借阅信息查询用户名、密码续借
借阅信息库借阅信息记录
借阅信息记录书籍信息查询查询信息
预定预定请求预定信息记录
图书报表图书信息库图书信息记录
管理员
图书信息管理图书信息记录 学生信息库
学生报表
图书管理员新书登记图书信息记录
维护书籍基本
信息请求修改修改信息删除书籍学生读者信息检查学生信息库
检查学生违约
情况检查图书借阅
限额借阅信息库
用户名、密码非法用户检查请求学生信息违规处罚通知违规情况
无违规达到借阅限额通知学生借阅信息检查预约记录
未达到借阅限额学生借阅信息
登记借阅情况
借阅信息查询借阅请求借阅记录
图书信息库图书借阅信息
图书删除请求删除请求
登记请求书籍信息
学生预定书籍图书信息库
借阅信息库
预定请求图书借阅信息
预约记录解约解约请求解约记录
预约记录报表。

读者图书管理员借阅证借书信息读者信息图书信息图书种类图书信息图书挂失借阅证读者信息借书信息读者借书罚款单还书图书管理系统图书信息图书信息图书管图书种类读者信息理员用户名、密码部门信息图12-1顶层数据流图部门表读者信息表4用户名、密码1系统部门信息读者权限表管理管理读者信息借书证表图书借阅表3罚款单2超期罚款表图书挂失借阅图书借书管理管理总书目表还书简书目表图12-20层数据流图罚款单图书借阅表借书与借书续借罚款单总书目表还书还书罚款单图书图书挂失挂失超期罚款表图12-31层数据流之一借书证表超期罚款表有超期借书借书证号借书证证没有超期借借书证有效借书证超期书借书证证无效的借书证审查检查没有超出规定借书数目图书借阅表的借书证借书与续总书目表借办理罚款罚款单办理超出规定借书数目的借书证借书数量审查图12-42层数据流之一图书条形码号有效条形码号检查条无效条形码号形码总书目表图书借阅表图书超超期图书超期期检查办理没有作超已期期的超超期罚款表图理书处的图书还书罚款罚款单办理办理图12-52层数据流之二简单图书管理系统数据流图WORD42薪资汇总表人事人事改动单会计汇总薪资部门所在考勤表填写薪资计算薪资薪资结算单部门表物业扣款单1薪资账簿职员发下班资出纳部门图12-39薪资管理信息系统业务流程图。
