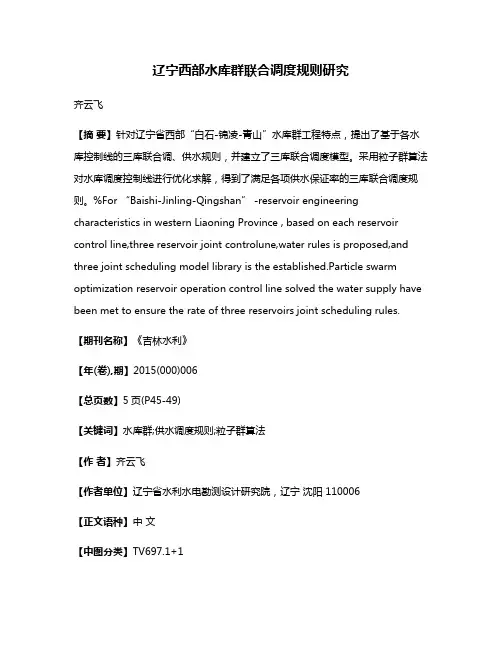

辽宁西部水库群联合调度规则研究齐云飞【摘要】针对辽宁省西部“白石-锦凌-青山”水库群工程特点，提出了基于各水库控制线的三库联合调、供水规则，并建立了三库联合调度模型。
采用粒子群算法对水库调度控制线进行优化求解，得到了满足各项供水保证率的三库联合调度规则。
%For “Baishi-Jinling-Qingshan” -reservoir engineering characteristics in western Liaoning Province , based on each reservoir control line,three reservoir joint controlune,water rules is proposed,and three joint scheduling model library is the established.Particle swarm optimization reservoir operation control line solved the water supply have been met to ensure the rate of three reservoirs joint scheduling rules.【期刊名称】《吉林水利》【年(卷),期】2015(000)006【总页数】5页(P45-49)【关键词】水库群;供水调度规则;粒子群算法【作者】齐云飞【作者单位】辽宁省水利水电勘测设计研究院，辽宁沈阳 110006【正文语种】中文【中图分类】TV697.1+11 研究背景辽宁省西部地区位于内蒙古高原东南端坡地段的丘陵地带，属于半干旱半湿润易旱气候类型，自然灾害多，特别是降水不稳定，导致干旱频繁发生，成为制约地方经济发展的主要因素[1]。
辽宁省西部主要河流有大凌河、小凌河和六股河，河川径流量相对较少，且具有较强调蓄能力的水库少。
大凌河流域地表水资源开发利用率已超过60%，大、小凌河地下水超采严重，河口海水入侵严重[2]。

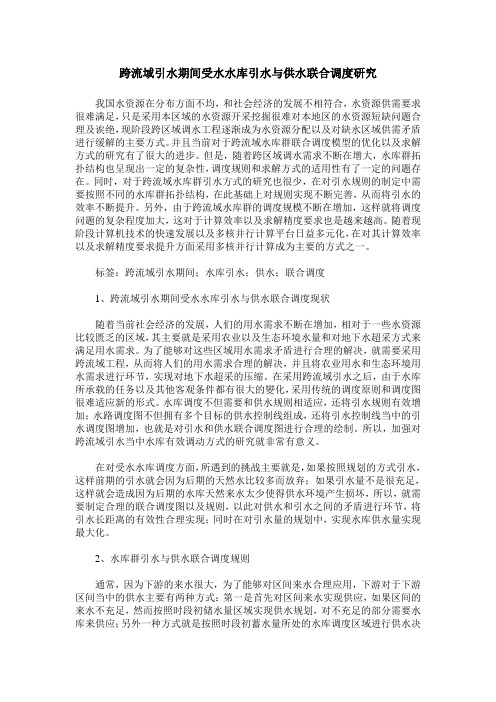

跨流域引水期间受水水库引水与供水联合调度研究我国水资源在分布方面不均，和社会经济的发展不相符合，水资源供需要求很难满足，只是采用本区域的水资源开采挖掘很难对本地区的水资源短缺问题合理及诶绝，现阶段跨区域调水工程逐渐成为水资源分配以及对缺水区域供需矛盾进行缓解的主要方式。
并且当前对于跨流域水库群联合调度模型的优化以及求解方式的研究有了很大的进步。
但是，随着跨区域调水需求不断在增大，水库群拓扑结构也呈现出一定的复杂性，调度规则和求解方式的适用性有了一定的问题存在。
同时，对于跨流域水库群引水方式的研究也很少，在对引水规则的制定中需要按照不同的水库群拓扑结构，在此基础上对规则实现不断完善，从而将引水的效率不断提升。
另外，由于跨流域水库群的调度规模不断在增加，这样就将调度问题的复杂程度加大，这对于计算效率以及求解精度要求也是越来越高。
随着现阶段计算机技术的快速发展以及多核并行计算平台日益多元化，在对其计算效率以及求解精度要求提升方面采用多核并行计算成为主要的方式之一。
标签：跨流域引水期间；水库引水；供水；联合调度1、跨流域引水期间受水水库引水与供水联合调度现状随着当前社会经济的发展，人们的用水需求不断在增加，相对于一些水资源比较匮乏的区域，其主要就是采用农业以及生态环境水量和对地下水超采方式来满足用水需求。
为了能够对这些区域用水需求矛盾进行合理的解决，就需要采用跨流域工程，从而将人们的用水需求合理的解决，并且将农业用水和生态环境用水需求进行环节，实现对地下水超采的压缩。
在采用跨流域引水之后，由于水库所承载的任务以及其他客观条件都有很大的變化，采用传统的调度原则和调度图很难适应新的形式。
水库调度不但需要和供水规则相适应，还将引水规则有效增加；水路调度图不但拥有多个目标的供水控制线组成，还将引水控制线当中的引水调度图增加，也就是对引水和供水联合调度图进行合理的绘制。
所以，加强对跨流域引水当中水库有效调动方式的研究就非常有意义。
水库联合调度优化算法研究在现代水资源管理中，水库调度优化算法对于保障水资源的合理利用和保护有着至关重要的作用。
随着科技水平不断提升，各种优化算法层出不穷，但是如何在实际生产中运用科技，发挥其最大潜力，仍然是一个难题。
近年来，水库联合调度优化算法得到了越来越多人的关注。
水库联合调度是指多个水库之间通过某种方式协调调度，达到更加合理的水资源利用目的的过程。
在此过程中，如果运用优化算法，可以更加科学的进行调度，充分利用水资源，同时实现供水、防洪等多种目标。
那么，什么是水库联合调度优化算法？其作用又有哪些？水库联合调度优化算法是指以数学和计算机理论为基础，通过对多个水库之间的节水量、供水量、蓄水量等进行优化计算，并且尽可能达到各种调度目标的过程。
相较于传统规则调度方案，水库联合调度优化算法在实际调度中可发挥以下优点：1. 提高资源利用率。
水库联合调度优化算法可以在最小限度内消耗最少的水资源，提高水资源利用率。
2. 提高供水合理性。
联合调度算法在寻求合理供水方案时，会考虑多个水库的存储水量、季节变化、水源引来等因素，确保各地供水质量稳定。
3. 提高灌溉效益。
对于耕地灌溉，水库联合调度的灌溉方案可以基于不同土壤类型、作物类型、地形地貌、降雨情况、温度湿度等条件制定，提高了灌溉效益。
4. 提高防洪能力。
在面对洪灾时，联合调度算法可以及时实现水库泄洪，减轻洪灾危害。
同时泄洪的方案也是移植于历史水文数据的，保证了缺乏数据时的可行性。
在当今形势下，随着水资源枯竭、气候变化等问题，水库联合调度优化算法不仅有着广泛的应用前景，也面临着一些挑战。
首先是算法的可靠性问题。
调度算法是由复杂的数学模型而来，算法的繁琐和复杂导致了许多算法出乎人们的意料。
因此，在设计算法的时候，必须严格检验过程和数据，以保证算法的可靠性。
其次是算法的灵活性问题。
如何根据不同的地理环境，制定不同的联合调度方案，达到针对性调度，加大灵活性，是这类算法亟待解决的问题。

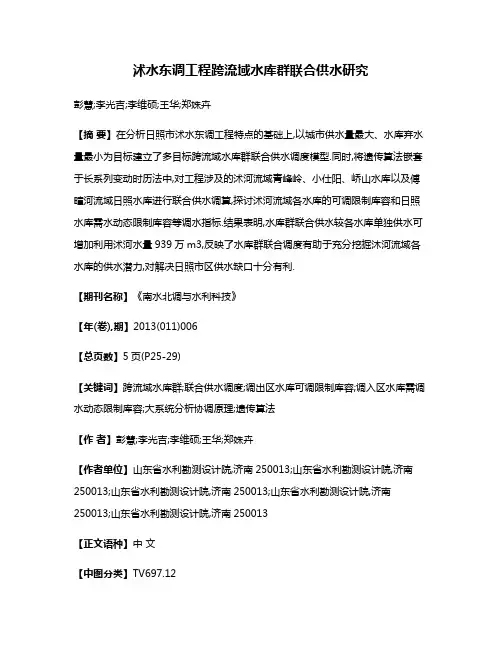

沭水东调工程跨流域水库群联合供水研究彭慧;李光吉;李维硕;王华;郑姝卉【摘要】在分析日照市沭水东调工程特点的基础上,以城市供水量最大、水库弃水量最小为目标建立了多目标跨流域水库群联合供水调度模型.同时,将遗传算法嵌套于长系列变动时历法中,对工程涉及的沭河流域青峰岭、小仕阳、峤山水库以及傅疃河流域日照水库进行联合供水调算,探讨沭河流域各水库的可调限制库容和日照水库需水动态限制库容等调水指标.结果表明,水库群联合供水较各水库单独供水可增加利用沭河水量939万m3,反映了水库群联合调度有助于充分挖掘沐河流域各水库的供水潜力,对解决日照市区供水缺口十分有利.【期刊名称】《南水北调与水利科技》【年(卷),期】2013(011)006【总页数】5页(P25-29)【关键词】跨流域水库群;联合供水调度;调出区水库可调限制库容;调入区水库需调水动态限制库容;大系统分析协调原理;遗传算法【作者】彭慧;李光吉;李维硕;王华;郑姝卉【作者单位】山东省水利勘测设计院,济南250013;山东省水利勘测设计院,济南250013;山东省水利勘测设计院,济南250013;山东省水利勘测设计院,济南250013;山东省水利勘测设计院,济南250013【正文语种】中文【中图分类】TV697.12日照市水资源与生产力要素的空间分布不协调问题越来越突出：西北部沭河流域莒县水资源丰富、开发条件好而利用率相对不高，东南部傅疃河流域市区企业密集，经济发达，城市供水能力却严重不足。
这构成了市域范围内跨流域调水、丰歉互济的自然条件，为此日照市提出了沭水东调工程。
该工程涉及调出区及调入区4个水库，由于不同流域来水的丰枯过程和各水库调节性能均有不同，因此本文拟对沭水东调工程相关的水库群联合供水优化进行研究，以确定供给日照市区的最大城市供水能力，增加有效供水量。
1 沭水东调工程概况日照市沭水东调工程是连通境内沭河、傅疃河两大水系的水资源优化配置工程，工程线路全长88.02km。

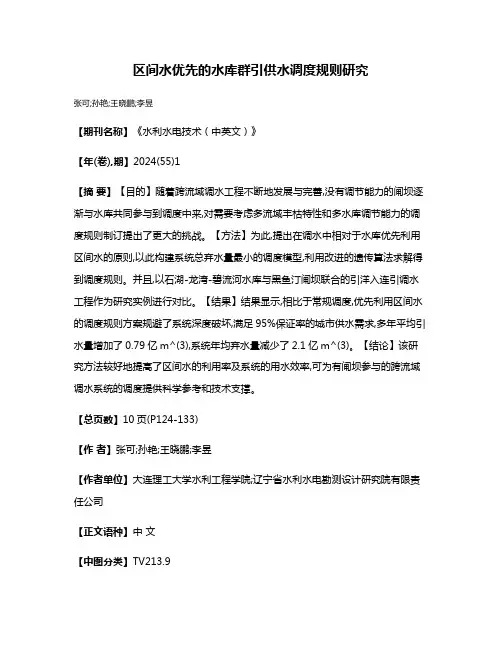

区间水优先的水库群引供水调度规则研究
张可;孙艳;王晓鹏;李昱
【期刊名称】《水利水电技术（中英文）》
【年(卷),期】2024(55)1
【摘要】【目的】随着跨流域调水工程不断地发展与完善,没有调节能力的闸坝逐渐与水库共同参与到调度中来,对需要考虑多流域丰枯特性和多水库调节能力的调度规则制订提出了更大的挑战。
【方法】为此,提出在调水中相对于水库优先利用区间水的原则,以此构建系统总弃水量最小的调度模型,利用改进的遗传算法求解得到调度规则。
并且,以石湖-龙湾-碧流河水库与黑鱼汀闸坝联合的引洋入连引调水工程作为研究实例进行对比。
【结果】结果显示,相比于常规调度,优先利用区间水的调度规则方案规避了系统深度破坏,满足95%保证率的城市供水需求,多年平均引水量增加了0.79亿m^(3),系统年均弃水量减少了2.1亿m^(3)。
【结论】该研究方法较好地提高了区间水的利用率及系统的用水效率,可为有闸坝参与的跨流域调水系统的调度提供科学参考和技术支撑。
【总页数】10页(P124-133)
【作者】张可;孙艳;王晓鹏;李昱
【作者单位】大连理工大学水利工程学院;辽宁省水利水电勘测设计研究院有限责任公司
【正文语种】中文
【中图分类】TV213.9
【相关文献】
1.三座店水库与二道河子水库供水调度规则研究
2.基于供水次序和供水区间约束的水库群实时联合调度
3.并联供水水库联合调度规则最优性条件研究Ⅱ:算法开发与实例研究
4.大伙房水库供水调度规则制定研究
5.大规模跨流域水库群供水优化调度规则
因版权原因，仅展示原文概要，查看原文内容请购买。
第４４卷第１０期人民珠江 ２０２３年１０月 ＰＥＡＲＬＲＩＶＥＲｈｔｔｐ：／／ｗｗｗ．ｒｅｎｍｉｎｚｈｕｊｉａｎｇ．ｃｎＤＯＩ：１０ ３９６９／ｊ ｉｓｓｎ １００１ ９２３５ ２０２３ １０ ００７基金项目：国家自然科学基金（５１６０９０２５）；三峡后续工作科研项目（ＳＸＨＸＧＺ ２０２１ １）；中国长江三峡集团有限公司科研项目（０７０４２０３）；石柱县科研项目（２０２２００１３）收稿日期：２０２３－０４－１７作者简介：赵思琪（１９９８—），女，硕士研究生，主要从事水文水资源方面的研究。
Ｅ－ｍａｉｌ：２１１９３１４３４８＠ｑｑ．ｃｏｍ通信作者：徐炜（１９８５—），男，博士，教授，主要从事水文水资源方面的研究。
Ｅ－ｍａｉｌ：ｘｕｗｅｉ１９８５０７１１＠１６３．ｃｏｍ赵思琪，徐炜，陈思，等．基于改进调度图的跨流域水库群供水调度研究［Ｊ］．人民珠江，２０２３，４４（１０）：６２－７０．基于改进调度图的跨流域水库群供水调度研究赵思琪，徐 炜 ，陈 思，王苏凡，杨 溢（重庆交通大学河海学院水利水运工程教育部重点实验室，重庆 ４０００７４）摘要：为利用径流信息挖掘跨流域水库群的调度潜力，并保留简单直观性，提出一种改进型水库调度图。
以重庆市巴南区下涧口、丰岩和南彭水库群为例，采用ＰＯＡ算法以模拟－优化的方式构建跨流域水库群的引水和供水联合调度模型。
设置现状调度、常规调度图优化调度、改进调度图优化调度３种情景，评估水库群引、供水性能，并分析径流信息不确定性对调度性能的影响。
结果表明：①在长系列调度中改进调度图表现最优，相比现状可使水库群年均供水量增加６．８７％，弃水量减少８７．５８％；②在枯水年，该方法可在现状基础上减少４８６．３×１０４ｍ３缺水，增加４７７．６×１０４ｍ３发电用水；③考虑径流信息不确定性时，改进调度图的供水量较理想情况降低３．３７％，但仍比常规优化多５．９６％。
研究结果有助于科学决策提升供水效果。

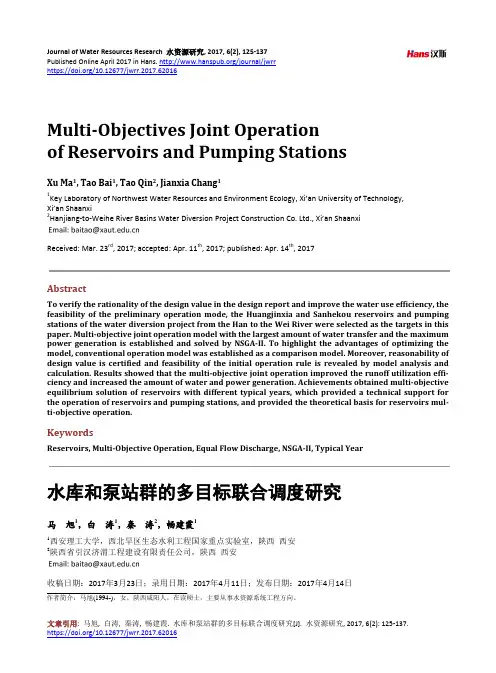

Journal of Water Resources Research 水资源研究, 2017, 6(2), 125-137 Published Online April 2017 in Hans. /journal/jwrr https:///10.12677/jwrr.2017.62016文章引用: 马旭, 白涛, 秦涛, 畅建霞. 水库和泵站群的多目标联合调度研究[J]. 水资源研究, 2017, 6(2): 125-137.Multi-Objectives Joint Operation of Reservoirs and Pumping StationsXu Ma 1, Tao Bai 1, Tao Qin 2, Jianxia Chang 11Key Laboratory of Northwest Water Resources and Environment Ecology, Xi’an University of Technology, Xi’an Shaanxi 2Hanjiang-to-Weihe River Basins Water Diversion Project Construction Co. Ltd., Xi’an ShaanxiReceived: Mar. 23rd , 2017; accepted: Apr. 11th , 2017; published: Apr. 14th, 2017AbstractTo verify the rationality of the design value in the design report and improve the water use efficiency, the feasibility of the preliminary operation mode, the Huangjinxia and Sanhekou reservoirs and pumping stations of the water diversion project from the Han to the Wei River were selected as the targets in this paper. Multi-objective joint operation model with the largest amount of water transfer and the maximum power generation is established and solved by NSGA-II. To highlight the advantages of optimizing the model, conventional operation model was established as a comparison model. Moreover, reasonability of design value is certified and feasibility of the initial operation rule is revealed by model analysis and calculation. Results showed that the multi-objective joint operation improved the runoff utilization effi-ciency and increased the amount of water and power generation. Achievements obtained multi-objective equilibrium solution of reservoirs with different typical years, which provided a technical support for the operation of reservoirs and pumping stations, and provided the theoretical basis for reservoirs mul-ti-objective operation.KeywordsReservoirs, Multi-Objective Operation, Equal Flow Discharge, NSGA-II, Typical Year水库和泵站群的多目标联合调度研究马 旭1，白 涛1，秦 涛2，畅建霞11西安理工大学，西北旱区生态水利工程国家重点实验室，陕西 西安 2陕西省引汉济渭工程建设有限责任公司，陕西 西安收稿日期：2017年3月23日；录用日期：2017年4月11日；发布日期：2017年4月14日作者简介：马旭(1994-)，女，陕西咸阳人，在读硕士，主要从事水资源系统工程方向。
水库调度优化模型及应用研究一、引言水库调度是水资源管理的重要环节，其目的是在满足各种约束条件的前提下，实现水资源的高效利用和综合效益最大化。
随着社会经济的发展和水资源供需矛盾的日益突出，传统的水库调度方法已经难以满足实际需求，因此，研究和建立更加科学合理的水库调度优化模型具有重要的现实意义。
二、水库调度的基本概念和任务（一）水库调度的定义水库调度是指根据水库的来水、用水需求、水库特性以及其他相关因素，通过合理控制水库的蓄放水过程，以达到防洪、兴利、发电、灌溉、供水等目标的管理活动。
（二）水库调度的任务1、防洪调度确保水库在洪水期间能够有效地削减洪峰流量，保障下游地区的防洪安全。
2、兴利调度合理分配水资源，满足发电、灌溉、供水等兴利部门的用水需求，提高水资源的利用效率和经济效益。
3、生态调度考虑水库下游生态环境的需求，维持河流生态系统的稳定和健康。
三、水库调度优化模型的类型（一）确定性优化模型确定性优化模型基于确定性的来水和用水条件进行建模，常见的有线性规划模型、非线性规划模型和动态规划模型等。
1、线性规划模型通过建立线性目标函数和线性约束条件，求解最优调度方案。
但对于复杂的水库调度问题，可能存在线性化误差。
2、非线性规划模型能够处理目标函数和约束条件中的非线性关系，但计算复杂度较高。
3、动态规划模型将水库调度问题分解为多个阶段，通过递推求解最优决策序列，但可能存在“维数灾”问题。
（二）随机性优化模型考虑来水和用水的不确定性，采用随机变量来描述，如随机动态规划模型、蒙特卡罗模拟模型等。
1、随机动态规划模型在动态规划的基础上引入随机变量，能够更好地处理不确定性，但计算量较大。
2、蒙特卡罗模拟模型通过大量随机抽样来模拟水库调度过程，评估不同调度方案的效果，但结果的准确性依赖于抽样数量。
（三）智能优化算法模型如遗传算法、粒子群优化算法、蚁群算法等，具有较强的全局搜索能力和适应性。
1、遗传算法通过模拟生物进化过程中的遗传变异和自然选择来寻找最优解。

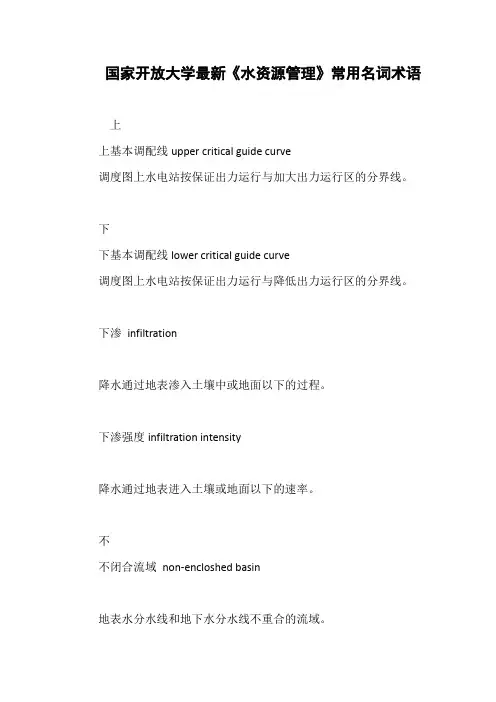

国家开放大学最新《水资源管理》常用名词术语上上基本调配线upper critical guide curve调度图上水电站按保证出力运行与加大出力运行区的分界线。
下下基本调配线lower critical guide curve调度图上水电站按保证出力运行与降低出力运行区的分界线。
下渗infiltration降水通过地表渗入土壤中或地面以下的过程。
下渗强度infiltration intensity降水通过地表进入土壤或地面以下的速率。
不不闭合流域non-encloshed basin地表水分水线和地下水分水线不重合的流域。
中中泓线middle line of channel沿河槽相邻各横断面表面最大流速点的连线。
事事故备用容量reserve capacity for accident为电力系统中发电机组发生事故时能保证正常供电而增设的装机容量。
产产流runoff yield；runoff or mation降雨或冰雪融水在流域中形成径流的过程。
代代表年respresentative水文特征值接近设计值，以其时空分布作为设计依据的年份。
保证供水线dependable water supply level调度图上水电站按保证出力运行与加大出力运行区的分界线。
保证水位highest safety stage保证堤防及其附属建筑物在汛期安全运用的上限洪水位。
保证电能firm energy以水电站保证出力乘以相应的计算历时得出的电能量。
入入库洪水flood into reservoir通过水库周边汇入水库及由库面降雨所形成的洪水。
共共用库容common reservoir capacity正常蓄水位至防洪限制水位之间的水库容积。
兴兴利库容beneficial reservoir capacity正常蓄水位至死水位之间的水库容积。
兴利水位beneficial water level水库在正常运用的情况下，为满足设计的兴利要求在供水期开始时应蓄到的最高水位。
Journal of Water Resources Research 水资源研究, 2015, 4, 216-227Published Online June 2015 in Hans. /journal/jwrr/10.12677/jwrr.2015.43026Reservoir Operating in Multi-Reservoir for Water Transfer SystemNa Liu, Yu Li, Wei Ding, Bo Xu, Chi ZhangInstitute of Water Resources & Flood Control, Dalian University of Technology, Dalian LiaoningEmail: nicolena1215@Received: Jun. 2nd, 2015; accepted: Jun. 22nd, 2015; published: Jun. 25th, 2015Copyright © 2015 by authors and Hans Publishers Inc.This work is licensed under the Creative Commons Attribution International License (CC BY)./licenses/by/4.0/AbstractIn the inter-basin reservoirs joint scheduling, pilot scale to determine reservoir design reliability after each water user and allowed to happen damage depth of competition. Usually different damage depth of water is allowed to happen and is a constant value, when more or less the same in a continuous impact on reliability of water supply. In this paper, aiming at this problem, consider optimizing damage depth when scheduling rules to improve the reliability of water supply, in order to meet the requirements of water supply. Based on the H reservoir, Dahuofang reservoir and Biliuhe reservoir of inter-basin water transfer project as an example, in conventional scheduling rules and optimization after damage depth of water supply reservoir group of scheduling rules of joint scheduling, and carries on the comparative analysis of two kinds of scheduling schemes. Points out the advantages and disadvantages of two kinds of schemes for reservoir dispatching decision-making department provides a new thought of scheduling.KeywordsInter-Basin Water Transfer and Supply, Optimized Dispatching, Combined Dispatching Chart, Destroy Depth跨流域水库群联合调度规则研究刘娜，李昱，丁伟，徐博，张弛大连理工大学，水资源与防洪研究所，辽宁大连Email: nicolena1215@收稿日期：2015年6月2日；录用日期：2015年6月22日；发布日期：2015年6月25日作者简介：刘娜(1990-)女，甘肃定西人，硕士研究生，主要从事水资源规划及水库优化调度研究。
跨流域水库群联合调度规则研究摘要在跨流域水库群联合调度中，引水规模确定后水库各用水户的设计保证率和允许发生的破坏深度呈现竞争关系。
通常情况下不同用水户所允许发生的破坏深度是一个定值，在遭遇连续枯水年时会对供水保证率产生影响，本文针对这一问题，在制定调度规则时考虑优化破坏深度来提升供水保证率，以满足供水要求。
本文以H水库-大伙房水库-碧流河水库的跨流域调水工程为例，分别以常规调度规则和优化供水破坏深度后的调度规则进行水库群联合调度，并对两种调度方案进行对比分析，指出两种方案的优缺点，为水库调度决策部门提供了一个新的调度思路。
关键词跨流域引水与供水，优化调度，联合调度图，破坏深度1. 引言我国在跨流域水库群联合调度方面已开展了大量的理论研究与实践工作，一批学者相继对库群优化调度进行了研究：周惠成等[1]以受水水库弃水量最小作为目标，建立碧流河水库跨流域引水的调度模型，同时采用动态规划逐次逼近法优化求解；胡尧文等[2]研究浙江省跨流域调水工程中调水水库与受水水库联合调度时，运用聚合分解法以及并行运算制定引水规则；尹正杰、张建云等[3] [4]根据水库不同供水目标，设置不同的限制供水线和限制供水系数，而限制供水系数设定在用水户供水允许破坏的深度范围内，对于用水户的损失较小，是目前应用广泛的供水调度图；王银堂等[5]通过调水水库调度图确定引汉水量，运用多层次分解协调的逐步迭代寻优算法使得整个水库联调系统达到效益最优；郭旭宁等[6]针对观音阁、葠窝及汤河水库组成以供水为主的混联水库群构建虚拟聚合水库，优化联合调度图并制定各水库的供水方案；方淑秀等[7]以引滦工程为例，采用聚集解集技术降维指导水库调度，同时还采取分级管理制度进行水库的联合调度。
然而上述研究大都固定了用水户的破坏深度，没有考虑用水户不同的破坏深度对供水保证率的影响，本文针对以H水库、大伙房水库和碧流河水库三库联合调度为实例对象，分别以常规调度规则和优化供水破坏深度后的调度规则进行水库群联合调度，并对两种调度方案进行对比分析，指出两种方案的优缺点，为水库调度决策部门提供了一个新的调度思路。
2. 水库群联合调度模型建立与求解水库群跨流域引水与供水联合优化调度问题实质上是一个多水源、多用户的水资源优化配置和调度问题，其调度图可认为是各成员水库的引水与供水调度图的组合形式。
在求解水库联合调度图时将历史长系列模拟与优化技术相结合[8]，运用改进的遗传算法GA，对联合调度图中引水、供水调度规则进行优化，首先采用随机生成的方式产生初始种群，之后进行选择、交叉和变异等遗传操作，产生出新的较优种群，最后收敛到一个拥有最优适应度(目标函数)的解集，即迭代求出优化的水库引水与供水联合调度图。
2.1. 目标函数水库跨流域调水涉及调水水库和受水水库，调出区水库的主要目的是保证自身供水任务的同时向外调水以满足受水水库工业与生活用水的增加，受水区水库主要是尽可能满足供水需求。
因此，以所有水库的“弃水量”之和最小为目标建立水库群调度模型。
跨流域水库群联合调度规则研究,11min {}N Ti t i t SU SU ===∑∑ (1)式中：SU 为水库群总弃水量；SU i,t 为水库i 在t 时段的弃水量；N 为水库个数；T 为时段总数。
2.2. 约束条件① 水量平衡约束；② 水库水位约束：水库蓄水量应约束在库容上限和死库容之间，库容上限分别为汛限水位和正常蓄水位；③ 跨流域引水量受管道最大引水能力的约束；④ 各用水户受破坏深度和供水保证率的约束。
2.3. 供水规则供水调度图共有四条控制线，如图1所示，调度控制线将其分为三个分区，调度图中水库水位上限和死水位确定调度图的上下区间，农业供水限制线、工业与生活供水限制线确定水库是否限制供水。
在一定时段内：当水库水位位于农业限制供水线之上、水库最高蓄水位之下时，水库工业、农业供水均按需供水；当水库水位位于农业限制供水线之下、工业与生活限制供水线之上时，工业正常供水，农业供水按限制系数限制供水；当水库水位位于工业与生活供水限制线之下、死水位之上时，工业、农业供水均按各自的限制系数限制供水。
一般农业供水限制系数为0.7，工业生活供水限制系数为0.9，即其允许的破坏深度分别为0.3和0.1。
2.4. 引水规则水库引水涉及调水水库和受水水库，受水水库的引水决策是调水水库的调水调度图和受水水库的引水调度图的一个组合决策过程[9]。
如图2(a)是受水水库的引水调度图，图中共四条控制线，包括水库水位上限(汛限水位和正常蓄水位)、引水控制线1 (不引水线)、引水控制线2 (满引水线)和死水位，四条控制线将调度图划分为三个分区。
在一定时段内：当水库水位较高，即位于引水IV 区时，水库不引水；当水库水位位于引水V 区时，水位位于引水控制线1和引水控制线2之间，此时水库按一定的比例引水；当水库水位位于引水VI 区时，水库按照各时段规划的最大引水能力引水，称为满引。
如图2(b)是调水水库的调水调度图，图中共有三条控制线，包括水库水位上限(汛限水位和正常蓄水位)、调水控制线和死水位，三条控制线从上至下将调度图划分为可向外调水区和不可向外调水区。
在一定时段内：当水库水位位于水库水位上限以下调水控制线以上，即可向外调水区，此时水库可向外引水；当水库水位位于调水控制线以下死水位以上，即不可向外调水区，此时水库不可向外调水。
Figure 1. Water supply dispatching chart of joint optimal operation inmulti-reservoir water transfer system图1. 跨流域水库群联合调度–供水调度图跨流域水库群联合调度规则研究(a) 引水调度图(受水水库) (b) 调水调度图(调水水库)Figure 2. Water transferring chart of joint optimal operation in multi-reservoir water transfer system图2.跨流域水库群联合调度–引(调)水调度图3. 实例应用3.1. 工程背景与意义为解决辽宁省中部地区严重缺水问题，实现辽宁省各地区的水资源优化调控，位于H流域水量丰沛的H水库向大伙房水库跨流域调水，该工程于1994年8月在《H流域调水工程规划报告》中确定了大伙房水库从H 水库的引水流量为60 m3/s。
