功率计三种分类详解功率计是测量电功率的仪器。

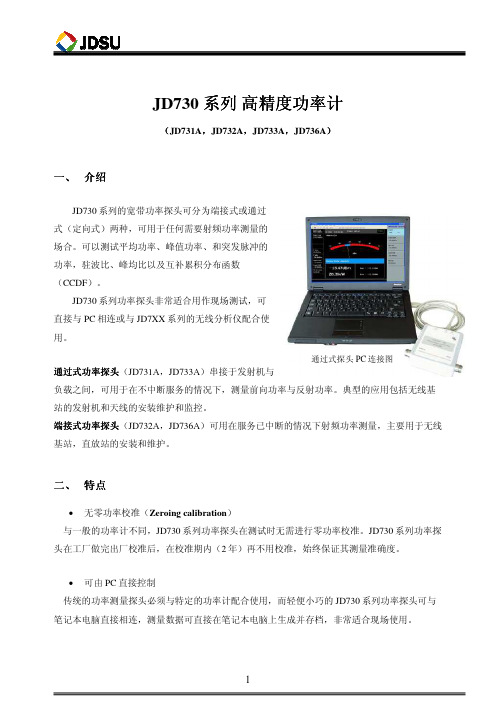

搞射频微波的各位亲们相比不陌生，功率计基本上也是和信号源、频谱仪、网络分析仪并行的几个大件之一，当然没有前面几个大哥那么昂贵图1 功率测量仪器的组成功率计分类一、按照连接方式分类射频或微波功率计按照在测试系统中的连接方式不同，又可分为：终端式和通过式两种。
终端式功率计把功率计探头作为测试系统的终端负载，功率计吸收全部待测功率，由功率指示器直接读取功率值。
由于需要吸收全部入射功率，终端式功率计常用于测试小信号。
终端式功率计有如下特点：（1）在常见的射频和微波功率测量仪器中，终端式功率计的幅度测量精度是最高的，超越了频谱仪或者信号分析仪，典型测量精度可以达到±1.6%.（2）不能测量大功率。
通常上限为+20dBm，下限为-60dBm左右。
（3）可以测量各种调制信号的平均功率、峰值功率、突发功率等。
通过式功率计，它是利用某种耦合装置，如定向耦合器、耦合环、探针等从传输的功率中按一定的比例耦合出一部分功率，送入功率计度量，传输的总功率等于功率计指示值乘以比例系数。
通过式功率计的业内先驱是Bird，射频微波的老人应该都知道。
下图就是典型的通过式功率计的原理框图：图2. 通过式功率计的原理框图通过式功率计的主要特点;（1）通过式功率计具有大功率测量能力。
理论上来说，只要传输线可以通过的功率，通过式功率计都可以测量。
所以广电上动辄上千瓦的功率，都是由通过式功率计来测量的。
（2）通过式功率计很难做到宽带，这是由于里面的定向耦合器的限制。
（3）由于定向耦合器的耦合度存在，通过式功率计不能用于太小的功率测量。
这个和终端式功率计正好各有所长。
二、按照灵敏度和测量范围分类射频或微波功率计按灵敏度和测量范围分类，可以分为测热电阻型功率计、热电偶型功率计、量热式功率计、晶体检波式功率计。
测热电阻型功率计使用热变电阻做功率传感元件。
热变电阻值的温度系数较大。
被测信号的功率被热变电阻吸收后产生热量，使其自身温度升高，电阻值发生显著变化，利用电阻电桥测量电阻值的变化，显示功率值。
功率计的操作如何功率计是如何工作的功率计是测量电信号有功功率的仪表。
功率是表征电信号特性的一个紧要参数。
在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及功率计是测量电信号有功功率的仪表。
功率是表征电信号特性的一个紧要参数。
在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及电压与电流之间的相位角，用下式计算功率值。
功率范围保证测量精度的可测功率最大值和最小值范围。
功率计的功率范围决议于功率探头。
最大允许功率探头不被损坏的最大输入功率值，通常指平均功率。
在测量大功率峰值信号时，注意峰值电压不能超过确定值，否则造成电压击穿。
使用功率计时确定不能测量大于允许功率值的信号，否则会造成功率探头烧毁。
频率范围能保证测量精度和性能指标的被测信号的频率范围。
测量精度指功率探头校准修正后的精度。
不包括测试系统的失配误差。
稳定性功率计的稳定性取决于功率探头的稳定性和指示器的零漂及噪声干扰。
响应时间也称功率传感元件的时间常数。
通常指功率指示器上升到稳定值的64%所需的时间。
探头的型号、阻抗选用功率计探头时，功率探头的使用频率、功率范围必需与被测信号一致，探头传输线的结构和阻抗应与被测传输线相互匹配。
操作步骤将探头和主机通过电缆连接开机预热后将探头接到主机校准源，按校准键校准校准结束后将探头取下，置入测试点频率进行测量注意事项使用前注意功率计和被测信号共地注意探头方向和量程的选择勿将功率计本该接天线的端口接在设备的射频发射端，简单烧毁功率计测量前注意利用校准源校准使用功率计时频率和被测频率应一致当测量功率小于—50dBm时应在测试前校零—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
SX-600驻波功率表中文说明书SX-600驻波功率表是通过式高频率功率计，也称之为SWR功率计，它和无线机；天线连接，使用简单，操作方便，送信功率；反射功率及SWR检验等，SSB运用时，可以很方便地调制高峰功率并附有SEP监察器；计数器和外部DC13.8V接续时，就会有灯照明计数器的刻度。
钻石牌公司生产的广带域感知器是功率损失小；不扰乱从无线机到天线的馈电条件。
使用前一定要阅读1、因这种SWR功率计出厂时是完全调整好的，拆开内壳和触摸后，可能会发生测下误差，请一定不要用手触摸，特别是感知器是高频率回路构造，普通的测定器是不可能调整的，如果擅自触摸和调整，修理时是有误的。
2、SWR功率计的表示是感知器输入端电子的输入值，如果想取得感知器输出端的正确表示，必须是输入值减感知器的损失值。
3、SSB运用时监察器是表示通常通话高峰值的70％—90％功率，不能达到100％功率，因为CR回路在构成时有一定的时定数影响。
使用上注意1、它的使用范围是：第一档（S1）：1.8—160MHz 第二挡（S2）：140—525MHz2、测定的最大功率是200W（短时间内）但请注意电波FM、CM、FAX、RTTY时连续最大功率，功率值不能超过以下范围，如果超过感知器范围就会被烧坏。
感知器第一档（S1）：1.8—100MHz……100W100—160MHz……70W感知器第二挡（S2）：140—220MHz……150W400—525MHz……100W3、感知器是高感度设计，请注意一定不要挤压。
名称说明1、计数器它是表示送信功率、反射功率和SWR。
从上第一段H（High）高/L （Low）（低）、SWR的刻度表示1—∝。
L刻度是送信功率在5W以下使用。
H刻度在5W以上使用。
2段以下是功率的测定刻度在5W/20W/200W三个范围之间互相切换。
2、范围转换器: 它可以切换功率指示的最大值是5W/20W/200W。
3、机能转换器: 它可以选择功率和SWR的测定机能。
功率计操作说明一、简介功率计是一种用于测量电力和功率的仪器。
它能够准确测量电流、电压和功率因数等参数，并可以通过显示屏或接口输出结果。
本文将详细介绍功率计的操作方法，帮助用户正确、高效地使用功率计。
二、准备工作在操作功率计之前，需要进行以下准备工作：1. 仔细阅读功率计的用户手册，了解仪器的功能和特性。
2. 确保功率计的电源连接正常，并保证电源电压稳定。
3. 准备好测试电路，确保电路正常并与功率计连接良好。
三、功率计操作步骤1. 打开功率计电源开关，并等待仪器启动。
通常会有一个启动时间，请耐心等待。
2. 设置测试参数。
使用功率计的功能按钮或旋钮，选择要测量的电流范围、电压范围和功率因数等参数。
根据具体需要，还可以设置测量精度和显示方式等。
3. 连接测试电路。
将功率计的输入端与待测电路相连，确保连接牢固、稳定。
4. 确认测量准确性。
在进行正式测量之前，可以使用已知电流、电压等参数进行校准，以确保测量结果的准确性。
5. 开始测量。
按下开始测量按钮或启动测量命令后，功率计开始采集数据并计算结果。
在测量过程中，保持待测电路的稳定，并避免其他干扰因素的影响。
6. 结束测量。
当完成所需的测量任务后，及时停止测量，并将功率计设备关闭。
四、数据处理与结果展示1. 数据处理。
功率计通常会提供数据处理功能，可以对采集的数据进行滤波、平均等处理，以提高测量结果的可靠性。
2. 结果展示。
功率计可以通过内部显示屏或连接到计算机等方式展示测量结果。
用户可以根据需要选择合适的方式进行结果展示，并进行必要的数据记录和存储。
五、注意事项1. 操作安全。
在使用功率计时，务必遵守相关的安全操作规程，确保自身和设备的安全。
2. 环境条件。
保持测试环境干净、整洁，并避免有害气体、尘埃等对测量结果的干扰。
3. 仪器保养。
定期清洁和校准功率计，以保证其测量准确性和稳定性。
4. 避免超过额定参数。
在测试时，避免超过功率计的额定电流、电压等参数，以免对仪器造成损坏或不准确的测量结果。
功率计积分功率计算公式在电力系统中，功率计是用来测量电路中的功率的重要仪器。
功率是电路中能量的转换速率，它是电流和电压的乘积。
功率计可以通过测量电流和电压的大小来计算功率。
其中，积分功率计是一种常用的功率计算方法，它可以通过测量电流和电压的波形来计算功率。
本文将介绍功率计积分功率计算公式的推导和应用。
功率计积分功率计算公式的推导。
在电路中，电流和电压的波形可以表示为：i(t) = I cos(ωt + φi)。
v(t) = V cos(ωt + φv)。
其中，i(t)和v(t)分别表示电流和电压的波形，I和V分别表示电流和电压的幅值，ω表示角频率，φi和φv分别表示电流和电压的相位差。
根据功率的定义，功率可以表示为电流和电压的乘积：p(t) = i(t) v(t)。
将i(t)和v(t)代入上式，得到功率的波形表达式：p(t) = I V cos(ωt + φi) cos(ωt + φv)。
利用三角恒等式，可以将上式化简为：p(t) = (I V / 2) [cos(φi φv) + cos(2ωt + φi + φv)]根据功率的定义，功率可以表示为时间平均值：P = (1/T) ∫[0,T] p(t) dt。
其中，T表示一个周期的时间。
将功率的波形表达式代入上式，得到功率的积分表达式：P = (I V / 2) cos(φi φv)。
上述公式即为功率计积分功率计算公式，它表示了电流和电压的幅值、相位差对功率的影响。
功率计积分功率计算公式的应用。
功率计积分功率计算公式可以用于计算交流电路中的功率。
在实际电路中，电流和电压的波形是复杂的，可以通过示波器等仪器进行测量。
通过测量电流和电压的波形，可以得到电流和电压的幅值、相位差，进而利用功率计积分功率计算公式计算功率。
除了计算功率，功率计积分功率计算公式还可以用于分析电路中的功率因数。
功率因数是功率和视在功率的比值，它可以反映电路中的有用功率和无用功率的比例。
用通过式功率计测驻波比
徐坤生
【期刊名称】《铁道通信信号》
【年(卷),期】1993(029)006
【总页数】1页(P27)
【作者】徐坤生
【作者单位】无
【正文语种】中文
【中图分类】U285.21
【相关文献】

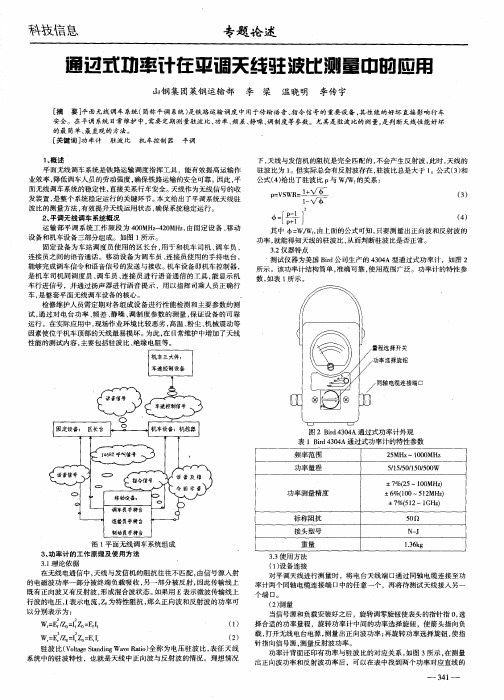

1.通过式功率计在平调天线驻波比测量中的应用 [J], 李梁;温晓明;李传宇
