电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环,只有对施工图纸有充分的理解和掌握,才能保证施工的质量和进度。
下面将针对电气工程施工图纸的识图顺序进行详细的介绍。
一、阅读图纸纵览全局在进行电气工程施工图纸识图时,首先要对整个图纸进行纵览,了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。
这样可以帮助施工人员对整个工程有个整体的把握,有助于分析图纸中的各个部分之间的联系和关联,为后续的详细分析做好准备。
二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分,包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。
在进行识图时,要注意分析各个设备之间的间距和连线走向,确保设备安装的合理性和便捷性,以便后续的设备安装施工。
三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分,包括电缆线路图和电气设备之间的连接线路图。
在进行识图时,要仔细分析线路的走向、截面和终端设备的连接方式,确保线路连接的准确性和可靠性。
同时,要注意线路的走向和终端设备的位置,便于后续的线路敷设和连接。
四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分,包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。
在进行识图时,要注意分析各个控制元件之间的逻辑关系和连接方式,确保控制系统的正常运行和可靠性。
同时,要注意控制设备的位置和接线方式,以便后续的控制系统的调试和运行。
五、分析其他相关图纸除了上述几种主要的图纸外,电气工程施工图纸中还包括一些其他相关的图纸,如接地系统图、雷电防护系统图等。
在进行识图时,要注意分析这些相关图纸的内容和要求,确保施工的全面性和完整性。
总的来说,电气工程施工图纸的识图是电气工程施工的重要环节,只有对图纸有充分的理解和掌握,才能保证施工的质量和进度。
施工人员在进行识图时要认真仔细地分析每个部分的内容和要求,确保施工的安全、高效进行。
希望以上内容对电气工程施工图纸的识图有所帮助。
综合布线系统的结构结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:1工作区子系统包括从终端设备出线,到信息插座的整个区域.工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,它包括装配软线、连接器和连接所需的扩展软线,并在终端设备和信息口I/O之间搭桥.在进行终端设备和I/O连接时,可能需要某种传输电子装置,但是这种装置并不是工作区子系统的一部分. 例如,调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号.2水平布线子系统由建筑物各层配电间至各个水平区之间的电缆组成.水平布线子系统是整个布线系统的一部分,将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于:水平布线子系统总是处在一个楼层上,并端接在信息插座上. 在现有建筑物内,垂直干线子系统都由光缆组成;而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆(语音),它们能支持大多数现代通信设备. 在需要某些带宽应用时,可以采用光缆到桌面.3管理子系统由各层分设的配电间构成.管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。
交连和互连允许将通信线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路.I/O位在用户工作区和其他房间,使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时,交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线,可将交叉连接处的两条导线端点连接起来;插入线包含几根导线,而且每根导线末端有一个连接插座重新提供一种简易的方法,而且不需要安装跨接线时使用的专用工具.互连完成交叉连接的相同目的,但不使用跨接线或插入线,只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.4垂直干线子系统由连接设备间与各层配电间的干线电缆构成.干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间,特别是在位于中央点的公共系统设备处,提供多个线路设施; 该子系统由所有的布线电缆组成,或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成;传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间和其他干线间)来的电缆.为了与建筑群中的其他建筑物进行连接和通信,干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连,以组成建筑群子系统.5设备间子系统通常位于主机房内,使主干线经跳线架连接到各系统主机.设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成,它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点.一般设备间子系统分作两部分考虑:第一部分为计算机房,放置网络设备,在网络设备上可接服务器、主机等;第二部分为通信中心,放置PABX及边接PABX与垂直干缆的主配线架等。
《综合布线系统施工图纸的识读》1、综合布线图例符号2、请阅读下图,完成填空内容。
CD-BD室外埋管布线,BD-FD1地板埋管布线,BD-FD2,BD-FD3建筑物墙面埋管布线,FD-TO一层为地面埋管布线,沿墙壁暗管布线到TO插座底盒;二层为明槽暗管布线方式,楼道为明装线槽或者桥架,室内沿隔墙暗管布线到TO插座底盒;三层在吊顶上暗装桥架,沿隔墙暗管布线到TO插座底盒。
(1)表示___________。
(2)表示___________,可以选择单口或双口网络插座。
(3)“—”表示__________, CD-BD为四芯单模室外光缆,BD-FD为4对双绞线电缆, FD-TO为__________。
(4)此项目用到了哪些布线方式?3、请描述下图。
4、你知道“BV-0.45/0.75-3X2.5 CT-400x200/PVC25 WC/FC”的意义吗?BV:0.45/0.75:3X2.5: CT:400x200/PVC25: WC/FC:5、下图是42U机柜内配线架布置示意图,请完成下段填写。
机柜上部布置_______配线架,中问布置______________,下部布置______________配线架,适用于网络设备比较少、比较轻的情况。
机柜内光纤配线架应靠近网络设备,放置在网络设备的上面或下面,以减少对光纤跳线的长度要求。
实际工程中机柜的布置方式很多,以保证系统正常运行、维护方便为原则。
例如,对于对温度比较敏感的网络设备,为了避免网络设备因过热而损坏,可以将网营者作进线引入时,进线问的长度根据盘留光缆络设备紧靠机柜顶部的风扇,利用风降低网络设备的温度,保证系统正常运行。
6、会议系统布线设计该工程项目为多媒体会议音响扩声系统,工程主要有1间小会议厅,面积40平方米,可容纳20人的小圆桌会议室,可以满足多人上网需求,会议室电话1台。
会议室平面图见下:会议室透视图:请你根据需求,在“会议室平面图”中分别标注语音信息点和数据信息点。
工程施工图识读工程信息一、施工图的种类1. 建筑施工图:包括建筑图、构造图、装饰图和设备图等,用来指导工程施工。
2. 地下工程施工图:包括地基处理、基坑开挖、地下结构施工等施工图,用来指导地下工程施工。
3. 道路工程施工图:包括路基、路面、交通设施等施工图,用来指导道路工程施工。
4. 桥梁工程施工图:包括桥梁结构、支座、伸缩缝等施工图,用来指导桥梁工程施工。
5. 铁路、轨道交通施工图:包括铁路线路、轨道结构、牵引供电、信号通信等施工图,用来指导铁路和轨道交通工程施工。
6. 港口水运工程施工图:包括航道、码头、装卸设备、航道标志、通航保护等施工图,用来指导港口水运工程施工。
7. 水利水电工程施工图:包括堤坝、引水、输水、发电设施等施工图,用来指导水利水电工程施工。
8. 岩土工程施工图:包括边坡稳定、基础处理、土体加固等施工图,用来指导岩土工程施工。
二、施工图示意1. 平面布置图:用来表示建筑、结构、设备在平面上的布置关系,平面布置图的图框应按照规范要求绘制。
2. 剖面图:用来表示建筑、结构、设备在垂直方向上的布置关系,剖面图的图框应按照规范要求绘制。
3. 立面图:用来表示建筑、结构、设备在垂直方向上的外观关系,立面图的图框应按照规范要求绘制。
4. 细部图:用来表示结构、设备的细部构造,细部图的图框应按照规范要求绘制。
5. 其他:根据工程需要,还可以绘制设备安装示意图、管道布置图、线路图、平面布置图等。
三、施工图中的主要内容1. 工程名称:指出工程项目的名称。
2. 工程地点:指出工程项目的详细地点。
3. 总图说明:指出总图说明内容,包括工程规模、建筑面积、建筑高度、地下深度等。
4. 图例:图例用来说明图中的各种标志和符号的含义。
5. 图框:图框用来围合施工图的内容,图框应按照规范要求绘制。
6. 比例尺:比例尺是表示图纸与实际尺寸的比例关系。
7. 图面编号:指出施工图的图面编码。
8. 详图说明:详图说明包括施工图的图例、比例尺、图面编号、图框等信息。

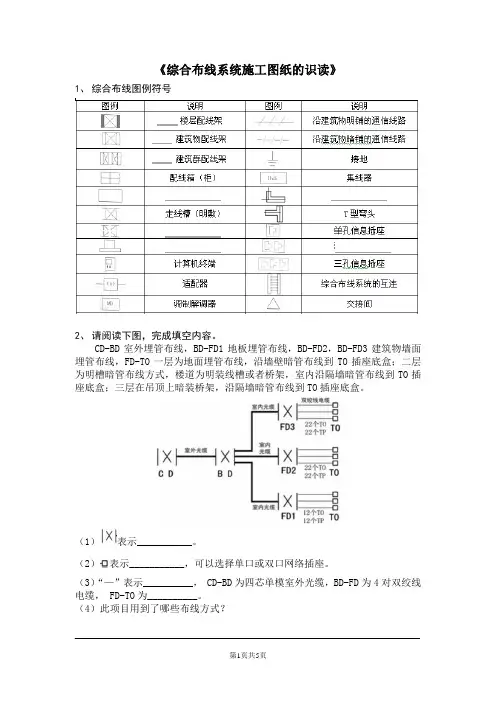

《综合布线系统施工图纸的识读》
1、综合布线图例符号
2、请阅读下图,完成填空内容。
CD-BD室外埋管布线,BD-FD1地板埋管布线,BD-FD2,BD-FD3建筑物墙面埋管布线,FD-TO一层为地面埋管布线,沿墙壁暗管布线到TO插座底盒;二层为明槽暗管布线方式,楼道为明装线槽或者桥架,室内沿隔墙暗管布线到TO插座底盒;三层在吊顶上暗装桥架,沿隔墙暗管布线到TO插座底盒。
(1)表示___________。
(2)表示___________,可以选择单口或双口网络插座。
(3)“—”表示__________, CD-BD为四芯单模室外光缆,BD-FD为4对双绞线电缆, FD-TO为__________。
(4)此项目用到了哪些布线方式
_____________________________________________________________________ 3、请描述下图。
4、你知道“ CT-400x200/PVC25 WC/FC”的意义吗BV:
:
:
CT:
400x200/PVC25:WC/FC:
5、下图是42U机柜内配线架布置示意图,请完成下段
填写。
机柜上部布置_______配线架,中问布置______________,下部布置______________配线架,适用于网络设备比较少、比较轻的情况。
机柜内光纤配线架应靠近网络设备,放置在网络设备的上面或下面,以减少对光纤跳线的长度要求。
实际工程中机柜的布置方式很多,以保证系统正常运行、维护方便为原则。
例如,对于对温度比较敏感的网络设备,为了避免网络设备因过热而损坏,可以将网营者作进线引入时,进线问的长度根据盘留光缆络设备紧靠机柜顶部的风扇,利用风降低网络设备的温度,保证系统正常运
6、会议系统布线设计
该工程项目为多媒体会议音响扩声系统,工程主要有1间小会议厅,面积40平方米,可容纳20人的小圆桌会议室,可以满足多人上网需求,会议室电话1台。
会议室平面图见下:
会议室透视图:
请你根据需求,在“会议室平面图”中分别标注语音信息点和数据信息点。
7、居民楼系统图绘制
该居民楼共5层,其建筑格局一致。
请你根据下图所示,完成居民楼系统图绘制。
8、宿舍楼综合布线系统图
请根据下图,绘制系统图。
