《外墙干挂石材施工》课件
特点
干挂施工具有较高的装饰性和耐 久性，能够有效地防止石材变形 和脱落，提高建筑物的安全性和 美观度。
适用范围与优势
适用范围
外墙干挂石材施工适用于各种类型的 建筑物外墙，特别是高层、大型或装 饰要求较高的建筑物。
优势
干挂施工能够有效地缩短施工周期， 提高施工效率，同时避免了湿贴施工 易出现的空鼓、开裂等问题。
施工现场安全检查
定期进行施工现场的安全检查，及时发现并 消除安全隐患。
安全防护设备
确保所有工人都配备并正确使用安全帽、安 全带、防滑鞋等必要的安全防护设备。
应急预案
制定并实施应急预案，以应对可能发生的意 外事故，确保工人的生命安全。
环保措施
减少噪音污染
合理安排施工时间，避免在居民休息 时段进行噪音较大的作业。
详细描述
选择品质可靠的石材，以确保施工质量和安全性。考虑石材的颜色、纹理和强度 ，以满足设计要求和使用功能。避免使用色泽不均、纹理杂乱或强度不足的石材 ，以免影响外墙的美观和使用寿命。
连接件的选择
总结词
选择高强度、耐腐蚀的连接件，以确保石材的稳定性和安全性。
详细描述
根据石材的重量和规格，选择合适的连接件，如螺栓、角码等。确保连接件具有高强度和良好的耐腐蚀性能，能 够承受石材的重量和抵抗环境因素的影响。同时，应遵循相关标准和规范，确保连接件的规格、质量和安全性符 合要求。
保材料质量。
测量放线
确定基准线
根据设计要求，确定建 筑物的基准线，作为石
材安装的基准。
确定石材位置
根据设计图纸，测量并 确定每块石材的具体位
置。
绘制安装图
根据测量结果，绘制详 细的石材安装图，包括 石材的尺寸、数量、安
干挂施工具有较高的装饰性和耐 久性，能够有效地防止石材变形 和脱落，提高建筑物的安全性和 美观度。
适用范围与优势
适用范围
外墙干挂石材施工适用于各种类型的 建筑物外墙，特别是高层、大型或装 饰要求较高的建筑物。
优势
干挂施工能够有效地缩短施工周期， 提高施工效率，同时避免了湿贴施工 易出现的空鼓、开裂等问题。
施工现场安全检查
定期进行施工现场的安全检查，及时发现并 消除安全隐患。
安全防护设备
确保所有工人都配备并正确使用安全帽、安 全带、防滑鞋等必要的安全防护设备。
应急预案
制定并实施应急预案，以应对可能发生的意 外事故，确保工人的生命安全。
环保措施
减少噪音污染
合理安排施工时间，避免在居民休息 时段进行噪音较大的作业。
详细描述
选择品质可靠的石材，以确保施工质量和安全性。考虑石材的颜色、纹理和强度 ，以满足设计要求和使用功能。避免使用色泽不均、纹理杂乱或强度不足的石材 ，以免影响外墙的美观和使用寿命。
连接件的选择
总结词
选择高强度、耐腐蚀的连接件，以确保石材的稳定性和安全性。
详细描述
根据石材的重量和规格，选择合适的连接件，如螺栓、角码等。确保连接件具有高强度和良好的耐腐蚀性能，能 够承受石材的重量和抵抗环境因素的影响。同时，应遵循相关标准和规范，确保连接件的规格、质量和安全性符 合要求。
保材料质量。
测量放线
确定基准线
根据设计要求，确定建 筑物的基准线，作为石
材安装的基准。
确定石材位置
根据设计图纸，测量并 确定每块石材的具体位
置。
绘制安装图
根据测量结果，绘制详 细的石材安装图，包括 石材的尺寸、数量、安
干挂石材施工 ppt课件
积石材装饰的高档宾馆或住宅所使用的石材不存在一点石材缺陷的完美建筑物。
所使用的石材越多，石材缺陷这种问题越容易呈现出来。大多数的石材，尤其是 大理石，这方面的问题更加突出。
PPT课件
64
事实上，石材许多不尽人意的地方，只要在生产加工及
安装过程中稍加重视，就能基本上解决以上所提到的问题， 化不利为有利，甚至变废为宝，使石材能发挥其更美的装饰 效果，为美化大众的生活环境增添光彩。例如；以下所谈的 几点是很多人从多年的石材生产加工及安装实践中积累出来 的点滴经验，把它件已安装完毕，验收合格 设计无明确要求时预埋件标高差不得大于10mm;位置差不应
大于20mm。
PPT课件
12
PPT课件
13
d.按现场高度如有需要搭设双排或满堂脚手架
e.相关门窗工程已施工完毕，安装质量符合要求
f.安装系统的隐蔽项目已验收合格
PPT课件
14
2.2 安全条件和措施
PPT课件
55
6 质量指标
6.1主控项目检查方法
a.石材验收合格.具有有效检测文件.每块石材都有编号
检查方法：观察；尺量检查
PPT课件
56
PPT课件
57
c.不同墙体钢基层连接方法 检查方法：观察
PPT课件
58
b.干挂配件做防锈、防腐处理 检查方法：观察
PPT课件
59
6.2 一般项目检查方法
39
c.石材调整固定 •用支架暂时固定石板，依次安装底层石板
PPT课件
40
PPT课件
41
2.石材侧面按挂件间距开固定槽
PPT课件
42
3.面板暂时固定后，调整水平、垂直
PPT课件
石材幕墙设计及应用培训课件
c、 尽量避免采用T型挂件和蝴 蝶扣挂件，虽然这两种挂件价 格便宜，平整度好，但是安装 完成后形成大片连续不可错动 墙面，一方面维修更换困难， 另一方面抗风振、抗地震性能 较差。
铁挂件
2.3干挂石材幕墙系统 介绍
计
• 2.1.2 石材的表面处理
1> 抛光
将从大块石料上锯切下的板材通过粗磨、细磨、 抛光的工序使板材具有良好的光滑度及较高的反 射光线的能力。抛光后的石材其固有的颜色、花 纹得以充分显示，装饰效果更佳。抛光石材常根 据其反射光线能力的强弱即镜面光泽度指标衡量 其抛光的程度。抛光石材在建筑内外装饰中采用 较多。
• 虽然在整个石材幕墙中挂件只是一个小小的配件， 但它却起着四两拔千斤的作用，也可以说在整个石 材幕墙的质量与安全问题中挂件是最关键的配件之 一。
• a. 短槽支撑石板不锈钢挂钩的厚度不应小于3.0mm， 铝合金挂钩的厚度不应小于4.0mm。
• b. 石材以干挂法安装时，要慎选不锈钢挂件，避免 挂件因生锈断裂而造成石材脱落。S304，只适合用 于室内正常工作条件，不适合室外开放式石材连接； S316，含合金钼，有较高的防锈性能，可用于室外 开放式石材连接。
4.
缺
点
b.石材容易 受污染和" 病变"：如 水斑、吐黄、 泛碱、渗油 等
c.石材存在严重色差问题，影响幕 墙外观
d.石材幕墙防火性能很差，尤其在高层建筑，火灾一般 均在室内燃起，楼内的大火会使挂石板的不锈钢板和金 属结构温度升高，使钢材软化，失去强度，石板将会从 高层形成石板“雨”落下，不仅对行人造成危险，也给消 防救火造成困难。
2> 哑光
将石材表面研磨，使石材具有良好的光滑度， 有细腻光泽但反射光线较少。
外墙干挂石材幕墙施工方案介绍ppt课件
外墙干挂石材幕墙施工方案介绍
目录
• • • • • • • • 1.编制总说明 2、施工部署及项目部配置 3、施工工艺及方案 4、施工进度计划及各阶段保证措施 5、成品保护措施 6、质量保证措施 7、施工安全保证措施 8、石材幕墙设计计算书
1.编制总说明
• 1.1 工程概况
陕西宾馆扩建工程18号楼总建筑面积为89690m2建筑 总高度70.8m，地上17层，地下1层（主楼17层，裙楼3 层），建筑类别为一类高层建筑，抗震设防烈度为8度， 耐火等级为一级。
石材安装过程，石材板块安装前应将表面尘土和污物 擦拭干净。石材板块两边嵌入量及空隙应符合设计要求。 石材板块的安装应严格按设计要求进行。石材板块的固 定方式、固定间距均要满足设计的要求。石材板块安装 的作业精度直接影响到石材幕墙的外观。 打胶作业顺序为：施工前检查清理→填充材料填装→ 贴胶纸带→打胶→胶缝修整→拆除胶纸带→胶缝周围清 洁→养护。施工过程应注意：打胶部位确认、清洁；胶 缝深度确认；胶缝不均的确认；胶缝部接合确认；涂漆 不均的确认；喷嘴确认。
6、质量保证措施
本工程的施工目标是确保工程质量达到一次性验收合 格标准。根据本工程的内容、工程规范、质量、工期要 求，挑选素质高的施工作作业劳务班组。 在施工技术质量管理的基础上，明确各职能人员职责， 分别对各自的工作负责，分工协作，共同确保工程质量。 施工质量管理体系和管理措施，质量保证措施，材料 质量管理，制作质量保证等详见施工方案。
7、施ห้องสมุดไป่ตู้安全保证措施
• 7.1 安全应急组织机构
组 长：张庆伟 副组长：淡梵 组 员：赵宏安、杨永林、谭金豪、马正伟等。 施工过程中由项目安全组织机构进行过程跟踪、检查、 验收，凡未经检查、验收合格不得进入下一步施工工序， 施工过程中如发现应急事故必须立即使用对讲机呼叫。
目录
• • • • • • • • 1.编制总说明 2、施工部署及项目部配置 3、施工工艺及方案 4、施工进度计划及各阶段保证措施 5、成品保护措施 6、质量保证措施 7、施工安全保证措施 8、石材幕墙设计计算书
1.编制总说明
• 1.1 工程概况
陕西宾馆扩建工程18号楼总建筑面积为89690m2建筑 总高度70.8m，地上17层，地下1层（主楼17层，裙楼3 层），建筑类别为一类高层建筑，抗震设防烈度为8度， 耐火等级为一级。
石材安装过程，石材板块安装前应将表面尘土和污物 擦拭干净。石材板块两边嵌入量及空隙应符合设计要求。 石材板块的安装应严格按设计要求进行。石材板块的固 定方式、固定间距均要满足设计的要求。石材板块安装 的作业精度直接影响到石材幕墙的外观。 打胶作业顺序为：施工前检查清理→填充材料填装→ 贴胶纸带→打胶→胶缝修整→拆除胶纸带→胶缝周围清 洁→养护。施工过程应注意：打胶部位确认、清洁；胶 缝深度确认；胶缝不均的确认；胶缝部接合确认；涂漆 不均的确认；喷嘴确认。
6、质量保证措施
本工程的施工目标是确保工程质量达到一次性验收合 格标准。根据本工程的内容、工程规范、质量、工期要 求，挑选素质高的施工作作业劳务班组。 在施工技术质量管理的基础上，明确各职能人员职责， 分别对各自的工作负责，分工协作，共同确保工程质量。 施工质量管理体系和管理措施，质量保证措施，材料 质量管理，制作质量保证等详见施工方案。
7、施ห้องสมุดไป่ตู้安全保证措施
• 7.1 安全应急组织机构
组 长：张庆伟 副组长：淡梵 组 员：赵宏安、杨永林、谭金豪、马正伟等。 施工过程中由项目安全组织机构进行过程跟踪、检查、 验收，凡未经检查、验收合格不得进入下一步施工工序， 施工过程中如发现应急事故必须立即使用对讲机呼叫。
石材干挂工程施工培训
2、板材安装前：检查焊缝的防锈处理、螺栓的紧固、伸缩节间距等。
1.3.8 石材 安装
阳角垂线定位
不锈钢T型挂件
石材安装前做好准备工作，阳角吊线控制石材定位，预装T型不锈钢连接码件。
切槽
AB胶填注 定位后拧紧螺栓
现场 挂件 采用 铝合 金挂 件
5mm定缝螺母垫
接缝水平顺直，无高低差
接缝高低差
1.4验收标准
1.5幕墙的保护和清理
1.3.5 立柱安装
垂线定位
水平线定位
M12*110不锈钢螺栓
12#槽钢
立柱（100*50*5热浸镀锌钢管）安装由底层安装开始，由下及上安装，第 一道安装定位放线尤其重要。通过水平拉线通视及吊垂线通视定位，先点焊， 待拉线及吊线校正后，再满焊，紧固螺栓固定。
石材分格高度
垂线定位
1.3.6 横梁安装
石材安装应保证接缝6mm，并保持顺直，特别是相邻阴阳角的两边接缝不 能有高低差，否则直接影响打胶收口的观感质量。定缝垫块应离开石材表面， 往缝内放，保证为接缝施胶作业留足空间。
1.3.9 接缝 打胶
泡沫棒填塞
指定品牌石材 专用耐侯胶
石材接缝应在表面卫生清理后，两边贴美纹纸控制缝宽，保证打胶 顺直，石材拼缝内填塞泡沫棒，胶厚度控制在3mm以上。
根据横竖轴线位置安装后置钢板。
300X200X8镀锌钢板
M12*160化学锚栓
规范做法： 应将粉刷层清除后安装
锚板，以保证化学螺栓植入 深度。
后置锚板直接安装在粉刷 层上，不符合 规范要求（粉 刷层不得作为锚固基材）
石材幕墙主体结构上的预埋件 和后置埋件的位置、数量必须 符合设计要求，后置预埋件要 进行拉拔力检测。
• 1、根据总包土建提供测设轴线控制网，对立柱位置，分 层位置进行放垂直通线和水平通线，基于该线对后置埋板 进行定位。
1.3.8 石材 安装
阳角垂线定位
不锈钢T型挂件
石材安装前做好准备工作，阳角吊线控制石材定位，预装T型不锈钢连接码件。
切槽
AB胶填注 定位后拧紧螺栓
现场 挂件 采用 铝合 金挂 件
5mm定缝螺母垫
接缝水平顺直，无高低差
接缝高低差
1.4验收标准
1.5幕墙的保护和清理
1.3.5 立柱安装
垂线定位
水平线定位
M12*110不锈钢螺栓
12#槽钢
立柱（100*50*5热浸镀锌钢管）安装由底层安装开始，由下及上安装，第 一道安装定位放线尤其重要。通过水平拉线通视及吊垂线通视定位，先点焊， 待拉线及吊线校正后，再满焊，紧固螺栓固定。
石材分格高度
垂线定位
1.3.6 横梁安装
石材安装应保证接缝6mm，并保持顺直，特别是相邻阴阳角的两边接缝不 能有高低差，否则直接影响打胶收口的观感质量。定缝垫块应离开石材表面， 往缝内放，保证为接缝施胶作业留足空间。
1.3.9 接缝 打胶
泡沫棒填塞
指定品牌石材 专用耐侯胶
石材接缝应在表面卫生清理后，两边贴美纹纸控制缝宽，保证打胶 顺直，石材拼缝内填塞泡沫棒，胶厚度控制在3mm以上。
根据横竖轴线位置安装后置钢板。
300X200X8镀锌钢板
M12*160化学锚栓
规范做法： 应将粉刷层清除后安装
锚板，以保证化学螺栓植入 深度。
后置锚板直接安装在粉刷 层上，不符合 规范要求（粉 刷层不得作为锚固基材）
石材幕墙主体结构上的预埋件 和后置埋件的位置、数量必须 符合设计要求，后置预埋件要 进行拉拔力检测。
• 1、根据总包土建提供测设轴线控制网，对立柱位置，分 层位置进行放垂直通线和水平通线，基于该线对后置埋板 进行定位。
石材幕墙工程施工PPT课件
建筑装饰施工技术
六、石材幕墙安装施工的安全措施
（ 1 ） 应 符 合 《 建 筑 施 工 高 处 作 业 安 全 技 术 规 范 》 （ JGJ— 1980）的规定，还应遵守施工组织设计确定的各项要求。
（2）安装幕墙的施工机具和吊篮在使用前应进行严格检查， 符合规定后方可使用。
（3）施工人员应佩带安全帽、安全带、工具袋等。 （4）工程上下部交叉作业时，结构施工层下方应采取可靠 的安全防护措施。 （5）现场焊接时，在焊件下方应设接渣斗。 （6）脚手架上的废弃物应及时清理，不得在窗台、栏杆上 放置施工工具。
第19页/共29页
建筑装饰施工技术
（5）按照设计尺寸安装金属横梁，横梁一定要与立柱垂直。 （6）钢骨架中的立柱和横梁采用螺栓连接。如采用焊接时， 应对下方和临近的已完工装饰饰面进行成品保护。 （7）待金属骨架完工后，应通过监理公司对隐蔽工程检 查后，方可进行下道工序。 （四）防火、保温材料安装 （1）必须采用合格的材料，即要求有出厂合格证。 （2）在每层楼板与石材幕墙之间不能有空隙，应用1.5mm 厚镀锌钢板和防火岩棉形成防火隔离带，用防火胶密封。
第23页/共29页
建筑装饰施工技术
（5）安排受过训练的注胶工注胶。注胶应均匀无流淌， 边打胶边用专用工具勾缝，使嵌缝胶成型后呈微弧形凹面。 （6）施工中要注意不能有漏胶污染墙面，如墙面上粘有 胶液应立即擦去，并用清洁剂及时擦净余胶。 （7）在刮风和下雨时不能注胶，因为刮起的尘土及水渍 进入胶缝会严重影响密封质量。 （七）清洗和保护
②石材的主要性能试验方法，应符合下列现行国家标准的规 定：《天然饰面石材试验方法 干燥、水饱和、冻融循环后压 缩强度试验方法》（GB/T9966.1）；《天然饰面石材试验方法 弯曲强度试验方法》（GB/T9966.2）；《天然饰面石材试验方 法 体积密度、真密度、真气孔率、吸水率试验方法》 （GB/T9966.3）；《天然饰面石材试验方法 耐磨性试验方法》 （GB/T9966.5）；《天然饰面石材试验方法 耐酸性试验方法》 （GB/T9966.6）。
石材幕墙工程施工工艺(精品课件)
的要求。 3、幕墙选用的石材的放射性应符合 GB/T6566中A级、B级和C级的要求。
贝砂金
紫罗红
世纪米黄
一、石材幕墙的简介
4、常用幕墙石材简介
黄玫瑰
丁香米黄
法国金花
啡金色花
啡色雨淋
黑白根
一、石材幕墙的简介
4、常用幕墙石材简介
紫罗兰
金松黄
巴厝白
天山红
豹皮花
枫叶红
一、石材幕墙的简介
5、石材面板应符合下表的要求：
三、工艺工法与规范验收要求
（一）工艺工法 1、石材干挂按施工工艺分类：插（针）销式、蝴蝶片式、背栓式、小单元 SE式等。
插（针）销式
插（针）销式石材干挂件
三、工艺工法与规范验收要求
（一）工艺工法 1、石材干挂按施工工艺分类：插（针）销式、蝴蝶片式、背栓式、小单元 SE式等。
蝴蝶片式
蝴蝶片式石材干挂件
二、石材幕墙工程施工设计规范要求与构造做法
（一）设计规范要求 7 、 金属与石材幕墙的防雷设计除应符合现行国家标准《建筑物防雷设计规 范》(GB50057)的有关规定外，还应符合下列规定: （ 1 ） 在幕墙结构中 ， 应自上而下地安装防雷装置 ， 并应与主体结构的防雷 装置可靠连接； （ 2 ） 导线应在材料表面的保护膜除掉部位进行连接；幕墙的防雷装置设计 及安装应经建筑设计单位认可。 （二）构造要求 1、幕墙构架的立柱与横梁的截面形式宜按等压原理设计。
（6）抗压强度。其抗压强度会因矿物成份、结晶粗细、胶结物质的均匀 性、荷重面积、荷重作用等因素，而有所不同。其他条件相同通常结晶颗粒 细小而彼此粘结一起的致密材料具有较高强度。致密的火山岩在干燥及饱和 水份后，抗压强度并无差异（吸水率极低），若属多孔性及怕水之胶结岩石， 其干燥及潮湿之强度，就有显著差别。
贝砂金
紫罗红
世纪米黄
一、石材幕墙的简介
4、常用幕墙石材简介
黄玫瑰
丁香米黄
法国金花
啡金色花
啡色雨淋
黑白根
一、石材幕墙的简介
4、常用幕墙石材简介
紫罗兰
金松黄
巴厝白
天山红
豹皮花
枫叶红
一、石材幕墙的简介
5、石材面板应符合下表的要求：
三、工艺工法与规范验收要求
（一）工艺工法 1、石材干挂按施工工艺分类：插（针）销式、蝴蝶片式、背栓式、小单元 SE式等。
插（针）销式
插（针）销式石材干挂件
三、工艺工法与规范验收要求
（一）工艺工法 1、石材干挂按施工工艺分类：插（针）销式、蝴蝶片式、背栓式、小单元 SE式等。
蝴蝶片式
蝴蝶片式石材干挂件
二、石材幕墙工程施工设计规范要求与构造做法
（一）设计规范要求 7 、 金属与石材幕墙的防雷设计除应符合现行国家标准《建筑物防雷设计规 范》(GB50057)的有关规定外，还应符合下列规定: （ 1 ） 在幕墙结构中 ， 应自上而下地安装防雷装置 ， 并应与主体结构的防雷 装置可靠连接； （ 2 ） 导线应在材料表面的保护膜除掉部位进行连接；幕墙的防雷装置设计 及安装应经建筑设计单位认可。 （二）构造要求 1、幕墙构架的立柱与横梁的截面形式宜按等压原理设计。
（6）抗压强度。其抗压强度会因矿物成份、结晶粗细、胶结物质的均匀 性、荷重面积、荷重作用等因素，而有所不同。其他条件相同通常结晶颗粒 细小而彼此粘结一起的致密材料具有较高强度。致密的火山岩在干燥及饱和 水份后，抗压强度并无差异（吸水率极低），若属多孔性及怕水之胶结岩石， 其干燥及潮湿之强度，就有显著差别。
幕墙工程施工培训-课件
幕墙工程施工培训-课件
xx年xx月xx日
目 录
• 幕墙工程施工概述 • 幕墙工程施工准备工作 • 幕墙工程施工流程和技术要求 • 幕墙工程施工质量检查与验收 • 幕墙工程施工安全要求与防护措施 • 幕墙工程施工实例与案例分析
01
幕墙工程施工概述
幕墙的定义和分类
幕墙定义
幕墙是一种建筑外围护结构，它具有挡风、遮雨、隔热、保 温、隔音等功效，同时又能使建筑物具有良好的观景效果。
03
使用经纬仪、水准仪、全站仪等测量仪器，确保 测量数据的准确性。
测量步骤
清理现场、确定基准点、设置控制点、测量幕墙 组件等。
定位方法
使用钢尺、激光测距仪等工具，对幕墙组件进行 定位。
预埋件设置
预埋件类型
根据幕墙类型和设计要求，选 择合适的预埋件类型，如平板
幕墙工程施工准备工作
技术准备
掌握幕墙工程施工 图纸和相关技术规 范；
组织技术交底和图 纸会审，明确施工 要求和技术难点。
进行施工现场勘查 和测量，了解施工 环境；
物资准备
1
根据施工合同和设计要求，采购符合规格和质 量要求的材料；
2
准备必要的施工设备和工具，如起重机械、焊 接设备、施工安全设施等；
案例分析和启示
通过以上三个案例的 分析，可以看出不同 建筑类型的幕墙工程 施工具有不同的特点 ；
幕墙工程的施工质量 和效果直接影响到建 筑的整体形象和使用 功能，因此施工过程 中必须严格控制每一 道工序的质量和精度 ；
在进行幕墙工程设计 和施工过程中，应根 据不同建筑的特点和 需求，选择合适的材 料和工艺，以突出建 筑的现代感和功能性 ；
在进行幕墙工程施工 时，应注意施工安全 ，采取有效的安全措 施，确保施工过程的 安全性；
xx年xx月xx日
目 录
• 幕墙工程施工概述 • 幕墙工程施工准备工作 • 幕墙工程施工流程和技术要求 • 幕墙工程施工质量检查与验收 • 幕墙工程施工安全要求与防护措施 • 幕墙工程施工实例与案例分析
01
幕墙工程施工概述
幕墙的定义和分类
幕墙定义
幕墙是一种建筑外围护结构，它具有挡风、遮雨、隔热、保 温、隔音等功效，同时又能使建筑物具有良好的观景效果。
03
使用经纬仪、水准仪、全站仪等测量仪器，确保 测量数据的准确性。
测量步骤
清理现场、确定基准点、设置控制点、测量幕墙 组件等。
定位方法
使用钢尺、激光测距仪等工具，对幕墙组件进行 定位。
预埋件设置
预埋件类型
根据幕墙类型和设计要求，选 择合适的预埋件类型，如平板
幕墙工程施工准备工作
技术准备
掌握幕墙工程施工 图纸和相关技术规 范；
组织技术交底和图 纸会审，明确施工 要求和技术难点。
进行施工现场勘查 和测量，了解施工 环境；
物资准备
1
根据施工合同和设计要求，采购符合规格和质 量要求的材料；
2
准备必要的施工设备和工具，如起重机械、焊 接设备、施工安全设施等；
案例分析和启示
通过以上三个案例的 分析，可以看出不同 建筑类型的幕墙工程 施工具有不同的特点 ；
幕墙工程的施工质量 和效果直接影响到建 筑的整体形象和使用 功能，因此施工过程 中必须严格控制每一 道工序的质量和精度 ；
在进行幕墙工程设计 和施工过程中，应根 据不同建筑的特点和 需求，选择合适的材 料和工艺，以突出建 筑的现代感和功能性 ；
在进行幕墙工程施工 时，应注意施工安全 ，采取有效的安全措 施，确保施工过程的 安全性；
幕墙培训ppt课件
质量保证与追溯
建立完善的质量保证体系，对出现的 质量问题及时处理并追溯原因，防止 类似问题再次发生。
幕墙工程维护与保养
定期检查与清洁
定期对幕墙进行外观检查和清洁，去除污垢和尘土，保持幕墙外观整 洁。
损坏修复与更换
发现幕墙有损坏或老化现象时，应及时进行修复或更换，防止问题扩 大。
防雷接地维护
定期检查幕墙的防雷接地设施，确保其完好有效，提高建筑物的防雷 能力。
新材料与新技术的应用
新材料ห้องสมุดไป่ตู้
随着科技的不断进步，各种新型材料不断涌现，为幕墙行业的发展提供了更多 的选择。未来，幕墙行业将更加注重对新材料的研发和应用，以提高幕墙的性 能和品质。
新技术
除了新材料外，幕墙行业还将不断引入新的生产技术和工艺，如数字化技术、 机器人技术等，以提高生产效率和产品质量，降低生产成本。
根据施工图进行加工制作，确保质量和进 度。
施工图设计
完成详细的施工图设计，包括节点图、大 样图、结构图等。
04
幕墙工程案例分析
案例一：某商业中心幕墙工程
总结词
大型商业中心幕墙工程，设计独特，技术难度高。
详细描述
该商业中心位于城市核心地段，建筑面积达数十万平方米。其幕墙设计以现代简约风格为主，采用大 面积的玻璃和金属材质，呈现出独特的视觉效果。施工过程中，面临的技术难度较大，如高空作业、 大型玻璃安装等。通过精心组织和严格管理，最终实现了工程的高质量完成。
对施工现场进行定期检查，确保安全设施 完好无损，及时消除安全隐患。
幕墙工程质量检测与验收
材料质量检测
对使用的材料进行质量检测，确保符合 设计要求和相关标准。
成品检测与验收
在工程完工后进行全面的质量检测与 验收，确保工程达到预期的质量标准
建立完善的质量保证体系，对出现的 质量问题及时处理并追溯原因，防止 类似问题再次发生。
幕墙工程维护与保养
定期检查与清洁
定期对幕墙进行外观检查和清洁，去除污垢和尘土，保持幕墙外观整 洁。
损坏修复与更换
发现幕墙有损坏或老化现象时，应及时进行修复或更换，防止问题扩 大。
防雷接地维护
定期检查幕墙的防雷接地设施，确保其完好有效，提高建筑物的防雷 能力。
新材料与新技术的应用
新材料ห้องสมุดไป่ตู้
随着科技的不断进步，各种新型材料不断涌现，为幕墙行业的发展提供了更多 的选择。未来，幕墙行业将更加注重对新材料的研发和应用，以提高幕墙的性 能和品质。
新技术
除了新材料外，幕墙行业还将不断引入新的生产技术和工艺，如数字化技术、 机器人技术等，以提高生产效率和产品质量，降低生产成本。
根据施工图进行加工制作，确保质量和进 度。
施工图设计
完成详细的施工图设计，包括节点图、大 样图、结构图等。
04
幕墙工程案例分析
案例一：某商业中心幕墙工程
总结词
大型商业中心幕墙工程，设计独特，技术难度高。
详细描述
该商业中心位于城市核心地段，建筑面积达数十万平方米。其幕墙设计以现代简约风格为主，采用大 面积的玻璃和金属材质，呈现出独特的视觉效果。施工过程中，面临的技术难度较大，如高空作业、 大型玻璃安装等。通过精心组织和严格管理，最终实现了工程的高质量完成。
对施工现场进行定期检查，确保安全设施 完好无损，及时消除安全隐患。
幕墙工程质量检测与验收
材料质量检测
对使用的材料进行质量检测，确保符合 设计要求和相关标准。
成品检测与验收
在工程完工后进行全面的质量检测与 验收，确保工程达到预期的质量标准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干挂石材幕墙培训课件
UNIPLUS
【施工工艺】
UNIPLUS 2
石材干挂法又名空挂法，是当代饰面饰材装修中一种新型的施工工艺。 该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不 需再灌浆粘贴。其原理是在主体结构上设主要受力点，通过金属挂件 将石材固定在建筑物上，形成石材装饰幕墙。
➢ 优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落 等现象，明显提高了建筑物的安全性和耐久性；
➢ 优点2：可以完全避免传统湿贴工艺板面出现的泛白、变色等现象，有 利于保持幕墙清洁美观；
➢ 优点3：.在一定程度上改善施工人员的劳动条件，减轻了劳动强度， 也有助于加快工程进度。
UNIPLUS
施工工艺
干挂石材本身的强度，涉及到石材的厚度长宽尺寸大小与干挂的固定 方式。根据金属与石材幕墙工程技术规范（JGJl33-2001）的要求：用 于石材幕墙的石材厚度不应小于25mm，石块面积不宜大于1.5m2，挂件 一般采用不锈钢挂件。角钢连接件、不锈钢挂件、螺栓、焊条、结构 胶均应有材质证明、出厂合格证及检验报告。石板应尽可能采用同一 矿脉的石材进行加工，安装前要挑选并编号以保证石材纹理及方向正 确，要求过渡自然、无色差。
UNIPLБайду номын сангаасS
• 石材幕墙的设计还要考虑满足建筑物的使用功能.包括：隔声、防水、 密封、保温隔热等性能。如干挂石材的基面为砖墙或钢筋砼墙体，隔声 能满足建筑物本身的需要，不需另作处理；防水设计除4mm的拼缝采用 硅酮耐候密封胶密封外，在幕墙的上口均采用石材封口，幕墙的收口最 容易出现漏水问题，尽量采用结构防水。在石材幕墙的施工应确保密封， 以防止小动物的进入后尸体的腐臭气味。此外还要考虑防火、防雷等要 求。
钢竖向安装。安装时先按主龙骨安装位置线，在结构墙体上用膨胀螺栓或化学锚
栓固定角码，膨胀螺栓或化学锚栓必须做拉拔试验。次龙骨安装：一般采用
∟50×50×5镀锌角钢。
（5）挂件安装：待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件
进行连接。不锈钢销钉位置,T型不锈钢挂件位置通过挂件螺栓孔的自由度调整，
2、大面积应用色差易控， 3、抗冲强度高，综合性能 优 优良 点 4、表面孔隙率低，水渍不 易渗入，维护简便
5、无放射性、易加工 6、抗污力强、易清洁 7、材料可回收循环利用减 少浪费
1、花纹色泽纹理柔 和流畅，自然纹理 2、吸水性强易加工 3、装饰华丽。
天然花岗岩
陶瓷
1 、光亮如镜，质感丰富， 质地坚硬，花纹均匀稳定 2 、耐酸碱，耐用性优良； 3 、硬度高,防刮伤性能 优良 4 、 强度好不易破裂
光不分解，可用于室外
UNIPLUS
“四保”
环球人造石UNIPLUS拥有 “四抗、四耐、四保” 的 产品性能
保吸水率
吸水适中，预防病变
环保
零污染、食物零距离接触
保防滑
特殊表面处理，更安全
保不燃
欧美标准A1级耐火性
UNIPLUS
产产品品对对比比
人造石
天然大理石
除四抗、四耐、四保外
1 、品种多样，色彩丰富 ，可以按客户要求制成各 种色彩。
UNIPLUS
UNIPLUS
UNIPLUS
第一部分：人造石优势 第二部分：幕墙干挂方式及品种
目 录
第三部分：幕墙石材工程应用 第四部分：幕墙售后服务
UNIPLUS 10
【第一部分：UNIPLUS优势】
UNIPLUS 11
“四抗”
环球人造石UNIPLUS拥有 “四抗、四耐、四保” 的 产品性能
放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm
线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。
（4）连接件焊接与龙骨安装：连接件采用角钢与结构预埋铁三面围焊，焊缝
刷防锈漆三遍。连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心
对线、先点焊、确定无误后再施焊的方法。主龙骨采用根据设计要求钢材型号钻
UNIPLUS
主要工序的施工方法
（1）结构偏差实测：偏差实测采取经纬仪投测与垂直、水平挂线相结合的方
法，挂线采用细钢丝；
（2）施工图二次设计：进行施工单位的二次图纸设计，提交施工现场和厂方
加工定货。
（3）放线：外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在
剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于lcm。
板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐检
合格后方可进行下道工序。
UNIPLUS
主要工序的施工方法
（6）石材安装：根据图纸做法干挂板材用挂件销接，自下而上分层托挂。板
面原则上大面压小面，建筑物大角阳角及柱阳角为海棠角。板材开槽宽60mrn，孔
深16mm，孔中距板材外表面：磨光板为12.5mm，烧毛板为12. 5mm。板材安装必须
抗压
抗刮花
超硬原材料，耐磨性好
抗压抗弯折
承重能力强，抗冲击
抗静电
有效排出日常环境中的静电
抗菌
特殊处理技术，防止细菌滋生
UNIPLUS
“四耐”
环球人造石UNIPLUS拥有 “四抗、四耐、四保” 的 产品性能
耐污染
最新表面处理技术，防渗透
耐冻融
适应气候变化，可用于室外
耐腐蚀
最新表面处理技术，防酸碱
耐紫外线
跟线，按规格按层找平、找方、找垂直。
挂板时缝宽按二次设计图要求进行调整，先试挂，每块板用靠尺找平后再正 式挂板，安装T型挂件前应将结构胶灌入槽内。宽缝板处，不锈钢挂件与下方已安 装完石材上口之间用高分子聚合物垫实。
（7）嵌缝：首先用特制板刷清理石材板缝，将缝内滞存物、污染物、粉末清
除干净，再施刷丙酮水两遍，以增加密封胶的附着能力。宽缝填塞泡沫嵌缝条。
干挂的主次框架（即立柱与横梁）：立柱、横梁的的布置应分别同石 材的竖向缝、横向缝的布置相配合。立柱与结构的连接：在墙体结构 上每隔2米设预埋铁，立柱与预埋铁通过短接（10号槽钢）焊接，竖向 每6米断开，中间设15mm的缝隙。连接通过角码、螺栓与立柱连接。立 柱与横梁与结构面根据龙骨的大小、施工的方便一般均保留30一50mm 的间距。
嵌缝条为Ø20，填塞深度应平直一致（距石材板面8mm）、无重叠，遇挂件断开时
碰头缝严密无空隙。嵌缝胶为硅酮密封胶，打胶先贴胶条，避免污染相邻石材，
石材嵌胶后胶体呈弧形内凹截面，内凹面距石材表面l.5mm。胶枪嵌缝分段一次完
成，速度应保证嵌缝无气泡、不断胶。嵌缝胶馏压应在初凝成型时完成，保证外
形一致。
UNIPLUS
【施工工艺】
UNIPLUS 2
石材干挂法又名空挂法，是当代饰面饰材装修中一种新型的施工工艺。 该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不 需再灌浆粘贴。其原理是在主体结构上设主要受力点，通过金属挂件 将石材固定在建筑物上，形成石材装饰幕墙。
➢ 优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落 等现象，明显提高了建筑物的安全性和耐久性；
➢ 优点2：可以完全避免传统湿贴工艺板面出现的泛白、变色等现象，有 利于保持幕墙清洁美观；
➢ 优点3：.在一定程度上改善施工人员的劳动条件，减轻了劳动强度， 也有助于加快工程进度。
UNIPLUS
施工工艺

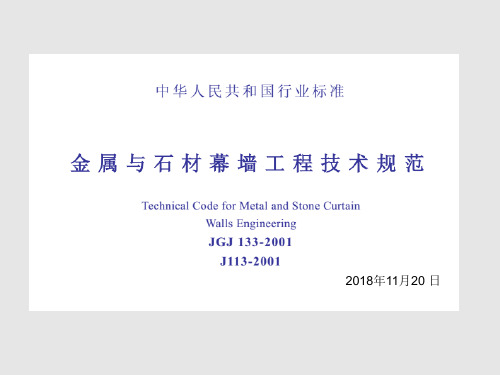

干挂石材本身的强度，涉及到石材的厚度长宽尺寸大小与干挂的固定 方式。根据金属与石材幕墙工程技术规范（JGJl33-2001）的要求：用 于石材幕墙的石材厚度不应小于25mm，石块面积不宜大于1.5m2，挂件 一般采用不锈钢挂件。角钢连接件、不锈钢挂件、螺栓、焊条、结构 胶均应有材质证明、出厂合格证及检验报告。石板应尽可能采用同一 矿脉的石材进行加工，安装前要挑选并编号以保证石材纹理及方向正 确，要求过渡自然、无色差。
UNIPLБайду номын сангаасS
• 石材幕墙的设计还要考虑满足建筑物的使用功能.包括：隔声、防水、 密封、保温隔热等性能。如干挂石材的基面为砖墙或钢筋砼墙体，隔声 能满足建筑物本身的需要，不需另作处理；防水设计除4mm的拼缝采用 硅酮耐候密封胶密封外，在幕墙的上口均采用石材封口，幕墙的收口最 容易出现漏水问题，尽量采用结构防水。在石材幕墙的施工应确保密封， 以防止小动物的进入后尸体的腐臭气味。此外还要考虑防火、防雷等要 求。
钢竖向安装。安装时先按主龙骨安装位置线，在结构墙体上用膨胀螺栓或化学锚
栓固定角码，膨胀螺栓或化学锚栓必须做拉拔试验。次龙骨安装：一般采用
∟50×50×5镀锌角钢。
（5）挂件安装：待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件
进行连接。不锈钢销钉位置,T型不锈钢挂件位置通过挂件螺栓孔的自由度调整，
2、大面积应用色差易控， 3、抗冲强度高，综合性能 优 优良 点 4、表面孔隙率低，水渍不 易渗入，维护简便
5、无放射性、易加工 6、抗污力强、易清洁 7、材料可回收循环利用减 少浪费
1、花纹色泽纹理柔 和流畅，自然纹理 2、吸水性强易加工 3、装饰华丽。
天然花岗岩
陶瓷
1 、光亮如镜，质感丰富， 质地坚硬，花纹均匀稳定 2 、耐酸碱，耐用性优良； 3 、硬度高,防刮伤性能 优良 4 、 强度好不易破裂
光不分解，可用于室外
UNIPLUS
“四保”
环球人造石UNIPLUS拥有 “四抗、四耐、四保” 的 产品性能
保吸水率
吸水适中，预防病变
环保
零污染、食物零距离接触
保防滑
特殊表面处理，更安全
保不燃
欧美标准A1级耐火性
UNIPLUS
产产品品对对比比
人造石
天然大理石
除四抗、四耐、四保外
1 、品种多样，色彩丰富 ，可以按客户要求制成各 种色彩。
UNIPLUS
UNIPLUS
UNIPLUS
第一部分：人造石优势 第二部分：幕墙干挂方式及品种
目 录
第三部分：幕墙石材工程应用 第四部分：幕墙售后服务
UNIPLUS 10
【第一部分：UNIPLUS优势】
UNIPLUS 11
“四抗”
环球人造石UNIPLUS拥有 “四抗、四耐、四保” 的 产品性能
放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm
线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。
（4）连接件焊接与龙骨安装：连接件采用角钢与结构预埋铁三面围焊，焊缝
刷防锈漆三遍。连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心
对线、先点焊、确定无误后再施焊的方法。主龙骨采用根据设计要求钢材型号钻
UNIPLUS
主要工序的施工方法
（1）结构偏差实测：偏差实测采取经纬仪投测与垂直、水平挂线相结合的方
法，挂线采用细钢丝；
（2）施工图二次设计：进行施工单位的二次图纸设计，提交施工现场和厂方
加工定货。
（3）放线：外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在
剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于lcm。
板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐检
合格后方可进行下道工序。
UNIPLUS
主要工序的施工方法
（6）石材安装：根据图纸做法干挂板材用挂件销接，自下而上分层托挂。板
面原则上大面压小面，建筑物大角阳角及柱阳角为海棠角。板材开槽宽60mrn，孔
深16mm，孔中距板材外表面：磨光板为12.5mm，烧毛板为12. 5mm。板材安装必须
抗压
抗刮花
超硬原材料，耐磨性好
抗压抗弯折
承重能力强，抗冲击
抗静电
有效排出日常环境中的静电
抗菌
特殊处理技术，防止细菌滋生
UNIPLUS
“四耐”
环球人造石UNIPLUS拥有 “四抗、四耐、四保” 的 产品性能
耐污染
最新表面处理技术，防渗透
耐冻融
适应气候变化，可用于室外
耐腐蚀
最新表面处理技术，防酸碱
耐紫外线
跟线，按规格按层找平、找方、找垂直。
挂板时缝宽按二次设计图要求进行调整，先试挂，每块板用靠尺找平后再正 式挂板，安装T型挂件前应将结构胶灌入槽内。宽缝板处，不锈钢挂件与下方已安 装完石材上口之间用高分子聚合物垫实。
（7）嵌缝：首先用特制板刷清理石材板缝，将缝内滞存物、污染物、粉末清
除干净，再施刷丙酮水两遍，以增加密封胶的附着能力。宽缝填塞泡沫嵌缝条。
干挂的主次框架（即立柱与横梁）：立柱、横梁的的布置应分别同石 材的竖向缝、横向缝的布置相配合。立柱与结构的连接：在墙体结构 上每隔2米设预埋铁，立柱与预埋铁通过短接（10号槽钢）焊接，竖向 每6米断开，中间设15mm的缝隙。连接通过角码、螺栓与立柱连接。立 柱与横梁与结构面根据龙骨的大小、施工的方便一般均保留30一50mm 的间距。
嵌缝条为Ø20，填塞深度应平直一致（距石材板面8mm）、无重叠，遇挂件断开时
碰头缝严密无空隙。嵌缝胶为硅酮密封胶，打胶先贴胶条，避免污染相邻石材，
石材嵌胶后胶体呈弧形内凹截面，内凹面距石材表面l.5mm。胶枪嵌缝分段一次完
成，速度应保证嵌缝无气泡、不断胶。嵌缝胶馏压应在初凝成型时完成，保证外
形一致。
