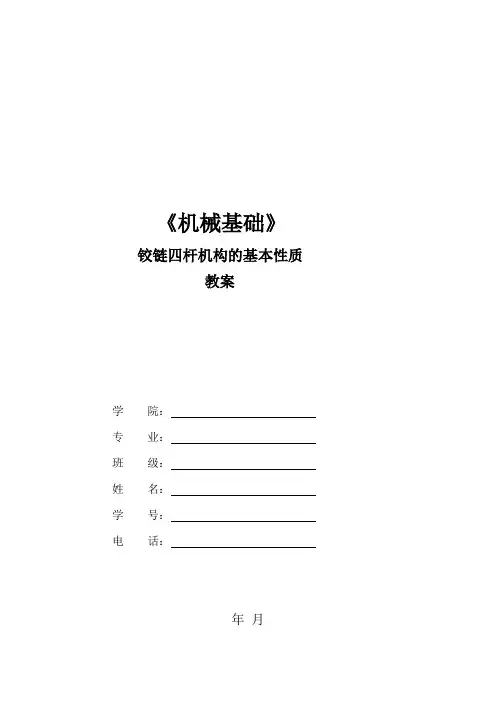

《机械基础》铰链四杆机构的基本性质教案学院：专业：班级：姓名：学号：电话：年月第二节《铰链四杆机构的基本性质》教案一、复习有关内容（6分钟）：1.铰链四杆机构有三种基本形式，即曲柄摇杆机构、双曲柄机构和双摇杆机构。
2.曲柄：与机架用转动副相连并能绕着该转动副作连续整周旋转运动的构件。
2.摇杆：与机架用转动副相连并能绕着该转动副作往复摆动的构件。
3.曲柄摇杆机构：一连架杆为曲柄、另一连架杆为摇杆的铰链四杆机构，其中曲柄作连续整周旋转运动，摇杆在一定范围内作往复摆动。
4.双曲柄机构：两连架杆都为曲柄的铰链四杆机构，其中两曲柄都作连续整周旋转运动。
5.双摇杆机构：两连架杆都为摇杆的铰链四杆机构，其中两摇杆都在一定范围内作往复摆动。
二、导入新课（4分钟）：通过曲柄摇杆机构的动画模拟其两共线位置，设疑提问，引导学生思考曲柄的存在必须满足一定的条件（设置悬念）。
三、讲授新课（33分钟）：（一）曲柄存在的条件：1.已知：AB=a，BC=b，CD=c，AD=d,如图5-17所示，进行详细分析。
2.第一次共线时：AC1D构成一个三角形，有两边之和大于第三边。
即：b－a+c＞d a+d＜b+c；b－a+d＞c a+c＜b+d.3.第二次共线时：AC2D构成一个三角形，有两边之和大于第三边。
即：a+b＜c+d.4、考虑到两次共线正好四杆都重合成一直线，有：（1）a+d≤b+c；（2）a+c ≤b+d ； （3）a+b ≤c+d.5.分析思考以上三式得出结论： （1） a 是最短杆；（2） b 、c 、d 中有一杆为最长杆；（3） 三式中必然有一式是：最短杆与最长杆的长度之和小于或等于其余两杆长度之和。
6.得出推论，即曲柄存在的条件是： ①连架杆与机架中必有一个是最短杆。
②最短杆与最长杆的长度之和不大于其余两杆的长度之和。
7. 根据曲柄存在的条件，可以推论出铰链四件机构的三种基本类型的判别方法： 若满足最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，则： 最短杆为连架杆→ 构成曲柄摇杆机构 最短杆为机架→ 构成双曲柄机构 最短杆为连杆→ 构成双摇杆机构（二）急回特性1. 定义：曲柄摇杆机构中，曲柄作等速转动，而摇杆摆动时空回行程的平均速度大于工作行程的平均速度（即V2＞V1），这种性质称为机构的急回特性。

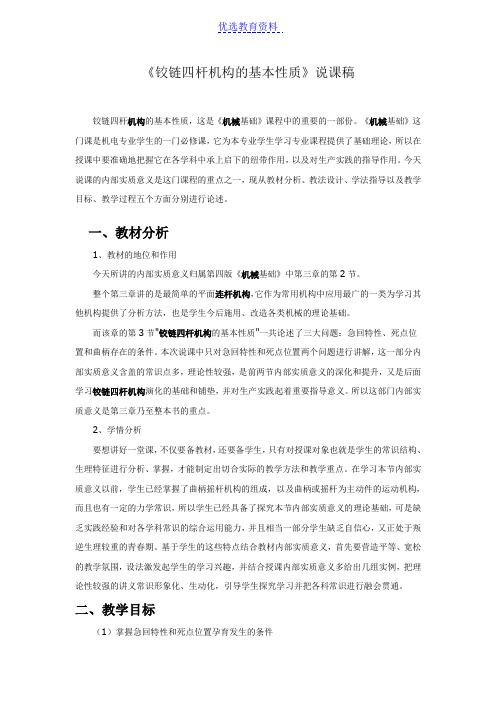

《铰链四杆机构的基本性质》说课稿铰链四杆机构的基本性质，这是《机械基础》课程中的重要的一部份。
《机械基础》这门课是机电专业学生的一门必修课，它为本专业学生学习专业课程提供了基础理论，所以在授课中要准确地把握它在各学科中承上启下的纽带作用，以及对生产实践的指导作用。
今天说课的内部实质意义是这门课程的重点之一，现从教材分析、教法设计、学法指导以及教学目标、教学过程五个方面分别进行论述。
一、教材分析1、教材的地位和作用今天所讲的内部实质意义归属第四版《机械基础》中第三章的第2节。
整个第三章讲的是最简单的平面连杆机构，它作为常用机构中应用最广的一类为学习其他机构提供了分析方法，也是学生今后施用、改造各类机械的理论基础。
而该章的第3节"铰链四杆机构的基本性质"一共论述了三大问题：急回特性、死点位置和曲柄存在的条件。
本次说课中只对急回特性和死点位置两个问题进行讲解，这一部分内部实质意义含盖的常识点多，理论性较强，是前两节内部实质意义的深化和提升，又是后面学习铰链四杆机构演化的基础和铺垫，并对生产实践起着重要指导意义。
所以这部门内部实质意义是第三章乃至整本书的重点。
2、学情分析要想讲好一堂课，不仅要备教材，还要备学生，只有对授课对象也就是学生的常识结构、生理特征进行分析、掌握，才能制定出切合实际的教学方法和教学重点。
在学习本节内部实质意义以前，学生已经掌握了曲柄摇杆机构的组成，以及曲柄或摇杆为主动件的运动机构，而且也有一定的力学常识，所以学生已经具备了探究本节内部实质意义的理论基础，可是缺乏实践经验和对各学科常识的综合运用能力，并且相当一部分学生缺乏自信心，又正处于叛逆生理较重的青春期。
基于学生的这些特点结合教材内部实质意义，首先要营造平等、宽松的教学氛围，设法激发起学生的学习兴趣，并结合授课内部实质意义多给出几组实例，把理论性较强的讲义常识形象化、生动化，引导学生探究学习并把各科常识进行融会贯通。

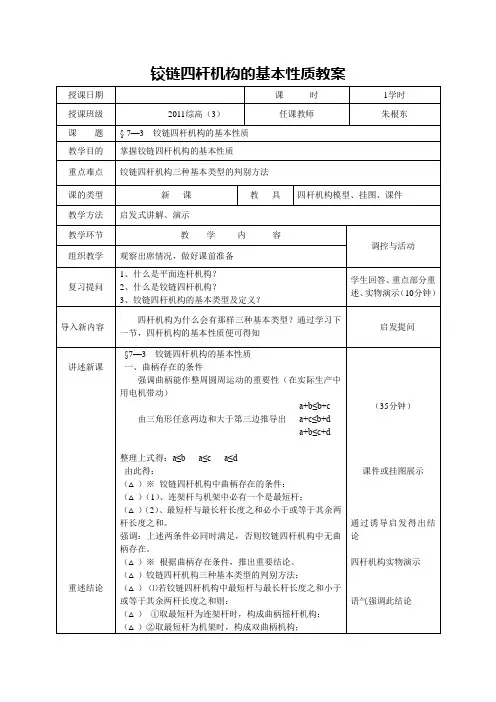

铰链四杆机构的基本性质教案授课日期课时1学时授课班级2011综高（3）任课教师朱根东课题§ 7—3 铰链四杆机构的基本性质教学目的掌握铰链四杆机构的基本性质重点难点铰链四杆机构三种基本类型的判别方法课的类型新课教具四杆机构模型、挂图、课件教学方法启发式讲解、演示教学环节教学内容调控与活动组织教学观察出席情况，做好课前准备复习提问1、什么是平面连杆机构？2、什么是铰链四杆机构？3、铰链四杆机构的基本类型及定义？学生回答、重点部分重述、实物演示（10分钟）导入新内容四杆机构为什么会有那样三种基本类型？通过学习下一节，四杆机构的基本性质便可得知启发提问讲述新课重述结论§7—3 铰链四杆机构的基本性质一、曲柄存在的条件强调曲柄能作整周圆周运动的重要性（在实际生产中用电机带动）a+b≤b+c由三角形任意两边和大于第三边推导出a+c≤b+da+b≤c+d整理上式得：a≤b a≤c a≤d由此得：（△）※铰链四杆机构中曲柄存在的条件：（△）（1）、连架杆与机架中必有一个是最短杆；（△）（2）、最短杆与最长杆长度之和必小于或等于其余两杆长度之和。
强调：上述两条件必同时满足，否则铰链四杆机构中无曲柄存在。
（△）※根据曲柄存在条件，推出重要结论。
（△）铰链四杆机构三种基本类型的判别方法：（△）⑴若铰链四杆机构中最短杆与最长杆长度之和小于或等于其余两杆长度之和则：（△）①取最短杆为连架杆时，构成曲柄摇杆机构；（35分钟）课件或挂图展示通过诱导启发得出结论四杆机构实物演示语气强调此结论（△）②取最短杆为机架时，构成双曲柄机构；（△）③取最短杆为连杆时，构成双摇杆机构。
（△）⑵若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则无曲柄存在，只能构成双摇杆机构。
（△）二、急回特性（△）1、急回特性的推出：由挂图讲解摆过两个极限位置时曲柄转过的角度之差；曲柄由AB2转过角度φ1摇杆由C1D摆到C2D（两极限位置）摆过的角度ψ，设C的平均速度为V1所需要时间为t1；曲柄由AB2回到AB1转过角度φ2摇杆CD自C2D回到C1D，角度仍为ψ设C 的平均速度为V2，所需要的时间为t2，由图不难看出φ1＞φ2, t1＞t2即得V2＞V1，实际应用V1为工作行程，V2为空程。
《铰链四杆机构的基本性质》说课稿冯殿红40岁，教龄20年，新安县职业高中机械专业课教师。
我的教学体会是：教师首先应唱好课堂教学这出重头戏，通过直观、启发、演示、电教等手段充分吸引、调动学生的求知欲，“抓住了学生，也就抓住了课堂”；教师应在生活上关心、体贴学生，做他们的良师益友。
一、说教材教材地位及作用：本节课选自全国技工学校机械类通用教材《机械基础》中的第五章第二节。
《机械基础》是机械专业的一门技术基础课，同时也是一门能直接用于指导生产的课程。
在整个教学计划中处于承上启下的地位。
铰链四杆机构不仅本身应用广泛，而且是平面四杆机构、多杆机构的基础，同时为以后如凸轮等机构的学习打下必要的基础，其教学成败直接关系到能否达到教学大纲所规定的培养目标。
本节课在学习了铰链四杆机构的基本类型及应用后，再进一步探索其基本性质即曲柄存在条件、急回特性及行程速比系数K、死点位置，为掌握其他形式的铰链机构打基础，为学习专业知识和今后利用机械原理进行技术革新提供理论指导。
（二）教学目标：根据本节课的内容、教学大纲的要求，参照学生现有知识水平和理解能力，确定本节课的教学目标为：1）知识目标：掌握和理解铰链四杆机构的曲柄存在条件；理解急回特性的概念、行程速比系数K的含义及死点问题的处理。
2）能力目标：培养学生的分析、观察、理解、思维和运用等能力。
3）情感目标：培养学生学习兴趣，养成爱动脑、勤思考的好习惯，培养学生正确的思维方法和学习方法，增加他们做一名有知识有能力的现代技术工人的信心。
（三）教学重点与难点：教学重点是曲柄的存在条件，因为只有准确把握了曲柄的存在条件，才能真正理解四杆机构的基本形式及其转化，理解通过改变某些构件的形状、相对长度或选择不同的构件作为机架得到的一些其他演化形式的机构，为今后对机械机构进行维护、技术创新等打下良好基础；次重点是急回特性，它用行程速比系数K表示，K对于设计、改造机构，提高机构的工作效率起着十分重要的作用；教学难点是急回特性，K与极位夹角θ有关，并且与铰链四杆机构的第三个基本性质死点位置也有关系，要运用物理中运动学、工程力学中力学性质等对这些问题进行分析和处理，对职业学校的学生来说确有一定的难度。

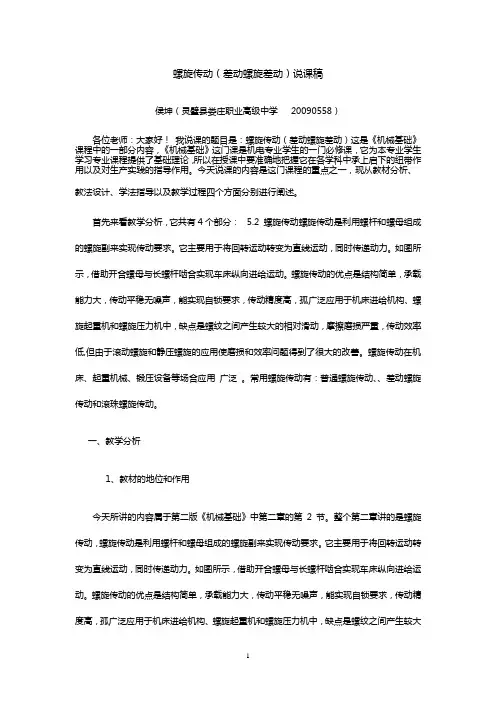

螺旋传动（差动螺旋差动）说课稿侯坤（灵璧县娄庄职业高级中学 20090558）各位老师：大家好！我说课的题目是：螺旋传动（差动螺旋差动）这是《机械基础》课程中的一部分内容，《机械基础》这门课是机电专业学生的一门必修课，它为本专业学生学习专业课程提供了基础理论，所以在授课中要准确地把握它在各学科中承上启下的纽带作用以及对生产实践的指导作用。
