第二章常用机构学习目标1.了解和掌握铰链四杆机构的组成、基本类型及其特点和应用2.了解和掌握凸轮机构的组成、特点、分类、应用及其从动件常用运动规律3.了解棘轮机构和槽轮机构的组成、分类、特点和应用无论是在生活中，还是在生产中，种各样的机构都在为人们的生活和作服务。
例如，门窗、天平秤、铲机、火车一、运动副使两构件直接接触而又能产生一定相对运动的连接，称为运动副。
在工程上，人们把运动副按其运动范围分为空间运动副和平面运动副两大类。
在一般机器中，经常遇到的是平面运动副。
平面运动副根据组成运动副的两构件的接触形式不同，可分为低副和高副。
1.低副低副是指两构件之间作面接触的运动副（图2—1），包括转动副、移动副和螺旋副。
图 2—1高副 2.高副是指两构件之间作点或线接触的运动副（图 2—2）二、平面连杆机构平面连杆机构的各构件是用销轴、滑道（低副）等方式连接起来的，各构件间的相对运动均在同一平面或互相平行的平面内。
最简单的平面连杆机构是由4个杆件组成的，简称平面四杆机构，其结构简单，易于制造，工作可靠，因此应用非常广泛。
图2—3所示2 图 2—口港重物连摇构中的双为机铲土了保证铲斗平行移动，防止泥土流出，采用了平面连杆机构3—图 2—§21 铰链四杆机构所示；在日常生—63铰链（即转动副）的形式很多，机械设备中铰链的一般形式如图 2活中，门和家具上用的合叶（图—）也是铰链联接的具体应用。
44图 2—铰链四杆机构在生活、生产和工作中广泛用于动力的传递或者改变运动的形式，例如）的运动等都是利用铰链四杆—62公共汽车车门的开闭（图2—5）、汽车前窗刮雨器（图机构来完成工作任务的。
公共汽车车门上安装了铰链四杆机构，通过杆件的联动，使两侧车门实现同时开启、同时关闭的运动。
5 图2—当有雨水或雾气聚集在汽车前挡玻璃上挡住驾驶员的视线时，开启汽车前窗刮雨器，雨刮在电动机的带动下就会左右摆动刮去雨水或雾气。
雨刮为什么能将电动机的旋转运动转变为来回的摆动？这也是铰链四杆机构的作用。
铰链四杆机构1. 简介铰链四杆机构是一种常见的机械结构，由几个相互连接的四杆构成。
每个四杆通过铰链连接，形成一个闭合的链条。
铰链四杆机构具有多种应用领域，例如机械手臂、汽车悬挂系统和门窗等。
2. 构成元素铰链四杆机构由以下四个元素组成：2.1 铰链（Hinge）铰链是两个连接件通过一个固定的铰销相连的装置，可以实现两个连接件的旋转运动。
在铰链四杆机构中，多个铰链被用于连接四个杆件。
2.2 杆件（Link）杆件是构成铰链四杆机构的基本元素，通常是刚性材料制成的长条形物体。
每个杆件通过铰链连接到其他杆件，使整个机构能够进行运动。
2.3 驱动机构（Drive Mechanism）驱动机构是铰链四杆机构的动力来源，对机构进行驱动和控制。
常见的驱动机构包括电机、液压缸和气动马达等。
2.4 限位机构（Limiting Device）限位机构用于限制铰链四杆机构的运动范围，防止杆件超出可接受的运动范围。
常见的限位机构包括限位销和限位块等。
3. 工作原理铰链四杆机构的工作原理基于约束和运动连杆理论。
每个杆件都通过铰链与其他杆件连接，其中一个杆件作为固定支架，其他三个杆件可以进行旋转运动。
当驱动机构施加力或扭矩到其中一个杆件时，整个机构就会发生运动。
铰链四杆机构的运动可分为三个基本类型：3.1 平动平动是指铰链四杆机构中，连接杆件的铰链在运动时，机构表现为整体沿着一条直线移动。
这种运动适用于平移和夹紧操作。
3.2 翻转翻转是指铰链四杆机构中，连接杆件的铰链在运动时，机构表现为从一种位置翻转到另一种位置。
这种运动适用于平衡杆和力传递等操作。
3.3 旋转旋转是指铰链四杆机构中，连接杆件的铰链在运动时，机构表现为整体绕固定点旋转。
这种运动适用于电机驱动机构和夹具操作等。
4. 应用领域铰链四杆机构具有广泛的应用领域，包括但不限于以下几个方面：4.1 机械手臂铰链四杆机构可以用于构建机械手臂，实现复杂的运动和操作。
机械手臂广泛应用于工业生产线上，能够完成精密和重复的任务。
第二章 平面连杆机构案例导入：通过雷达天线、汽车雨刮器、搅拌机等实际应用的机构分析引入四杆机构的概念，介绍四杆机构的组成、基本形式和工作特性。
第一节 铰链四杆机构一、铰链四杆机构的组成和基本形式1.铰链四杆机构的组成如图1-14所示，铰链四杆机构是由转动副将各构件的头尾联接起的封闭四杆系统，并使其中一个构件固定而组成。
被固定件4称为机架，与机架直接铰接的两个构件1和3称为连架杆，不直接与机架铰接的构件2称为连杆。
连架杆如果能作整圈运动就称为曲柄，否则就称为摇杆。
2.铰链四杆机构的类型铰链四杆机构根据其两个连架杆的运动形式的不同，可以分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本形式。
(1)曲柄摇杆机构。
在铰链四杆机构中，如果有一个连架杆做循环的整周运动而另一连架杆作摇动，则该机构称为曲柄摇杆机构。
如图2-1所示曲柄摇杆机构，是雷达天线调整机构的原理图，机构由构件AB 、BC 、固连有天线的CD 及机架DA 组成，构件AB 可作整圈的转动，成曲柄；天线3作为机构的另一连架杆可作一定范围的摆动，成摇杆；随着曲柄的缓缓转动，天线仰角得到改变。
如图2-2所示汽车刮雨器，随着电动机带着曲柄AB 转动，刮雨胶与摇杆CD 一起摆动，完成刮雨功能。
如图2-3所示搅拌器，随电动机带曲柄AB 转动，搅拌爪与连杆一起作往复的摆动，爪端点E 作轨迹为椭圆的运动，实现搅拌功能。
(2)双曲柄机构。
在铰链四杆机构中，两个连架杆均能做整周的运动，则该机构称为双曲柄机构。
如图2-4所示惯性筛的 图2-1 雷达天线调整机构 图2-2 汽车雨刮器图2-3 搅拌机工作机构原理，是双曲柄机构的应用实例。
由于从动曲柄3与主动曲柄1的长度不同，故当主动曲柄1匀速回转一周时，从动曲柄3作变速回转一周，机构利用这一特点使筛子6作加速往复运动，提高了工作性能。
当两曲柄的长度相等且平行布置时，成了平行双曲柄机构，如图2-5a ）所示为正平行双曲柄机构，其特点是两曲柄转向相同和转速相等及连杆作平动，因而应用广泛。

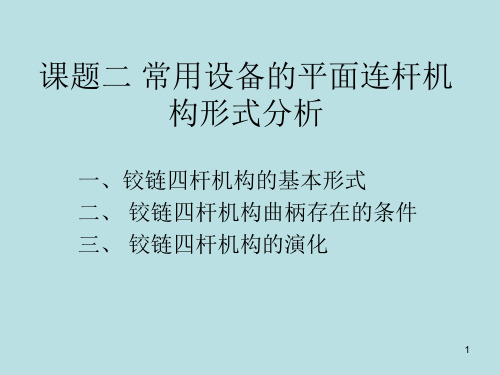

铰链四杆机构的三种基本形式
铰链四杆机构可按有无曲柄、摇杆，分为以下三种基本型式。
1、曲柄摇杆机构
定义：在铰链四杆机构中，若两连架杆之一为曲柄，另一个是摇杆，此机构称为曲柄摇杆机构。
应用：在曲柄摇杆机构中，当曲柄为主动件时，可将曲柄的连续回转运动转换成摇杆的往复摆动。
如雷达天线俯仰角调整机构。
当摇杆为主动件时，可将摇杆的往复摆动转换成曲柄的连续回转运动，如缝纫机踏板机构。
2、双曲柄机构
定义：铰链四杆机构中，若两连架杆均为曲柄时，此机构称为双曲柄机构。
在双曲机构中，如果两曲柄的长度不相等，主动曲柄等速回转一周，从动曲柄变速回转一周，如惯性筛。
如果两曲柄的长度相等，且连杆与机架的长度也相等，称为平行双曲柄机构。
这种机构运动的特点是两曲柄的角速度始终保持相等，在机器中应用也很广泛，如机车车轮联动机构。
3、双摇杆机构
定义：铰链四杆机构中，若两连架杆均为摇杆时，此机构称为双摇杆机构。
在双摇杆机构中，两摇杆可分别为主动件，当主动摇杆摆动时，通过连杆带动从动摇杆作摆动运动。
如码头起重机中的双摇杆机构，当CD摇杆摆动时，连杆BC上悬挂重物的点M近似水平直线移动。
判定方法：杆长之和条件: 最短杆与最长杆之和小于或等于其余两杆长度之和。
满足杆长之和条件: ①最短杆为机架-----双曲柄机构; ②最短杆的相邻杆为机架----曲柄摇杆机构; ③最短杆的相对杆为机架-----双摇杆机构。
不满足杆长之和条件：无论以哪个杆作机架,均为双摇杆机构。
