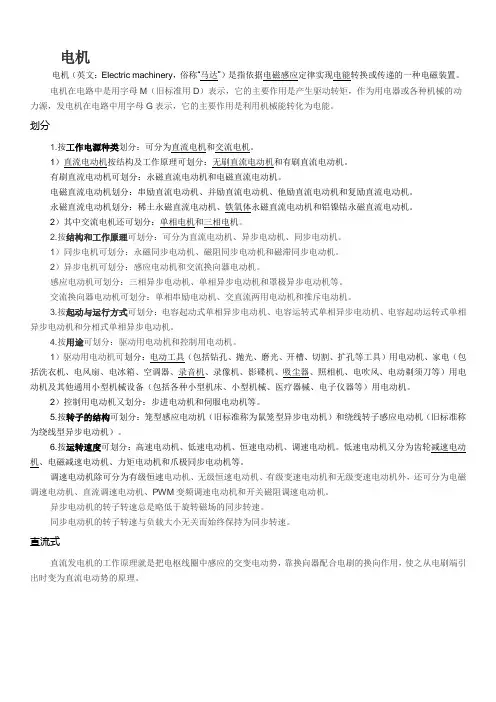

电机电机(英文:Electric machinery,俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。
电机在电路中是用字母M(旧标准用D)表示,它的主要作用是产生驱动转矩,作为用电器或各种机械的动力源,发电机在电路中用字母G表示,它的主要作用是利用机械能转化为电能。
划分1.按工作电源种类划分:可分为直流电机和交流电机。
1)直流电动机按结构及工作原理可划分:无刷直流电动机和有刷直流电动机。
有刷直流电动机可划分:永磁直流电动机和电磁直流电动机。
电磁直流电动机划分:串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机划分:稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
2)其中交流电机还可划分:单相电机和三相电机。
2.按结构和工作原理可划分:可分为直流电动机、异步电动机、同步电动机。
1)同步电机可划分:永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
2)异步电机可划分:感应电动机和交流换向器电动机。
感应电动机可划分:三相异步电动机、单相异步电动机和罩极异步电动机等。
交流换向器电动机可划分:单相串励电动机、交直流两用电动机和推斥电动机。
3.按起动与运行方式可划分:电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
4.按用途可划分:驱动用电动机和控制用电动机。
1)驱动用电动机可划分:电动工具(包括钻孔、抛光、磨光、开槽、切割、扩孔等工具)用电动机、家电(包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等)用电动机及其他通用小型机械设备(包括各种小型机床、小型机械、医疗器械、电子仪器等)用电动机。
2)控制用电动机又划分:步进电动机和伺服电动机等。
5.按转子的结构可划分:笼型感应电动机(旧标准称为鼠笼型异步电动机)和绕线转子感应电动机(旧标准称为绕线型异步电动机)。

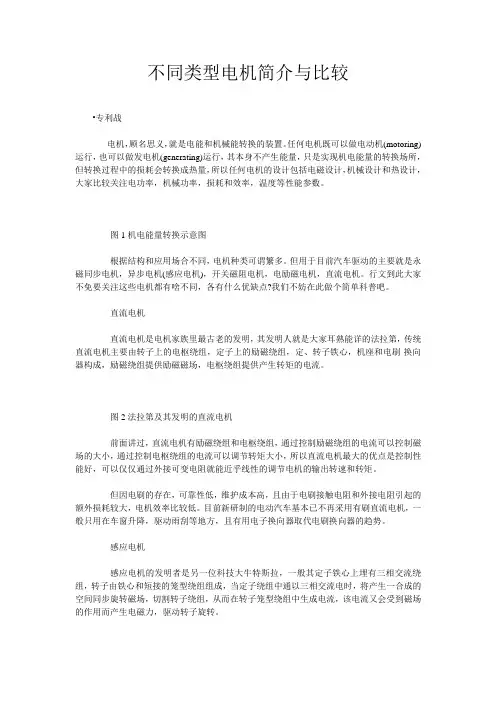

不同类型电机简介与比较•专利战电机,顾名思义,就是电能和机械能转换的装置。
任何电机既可以做电动机(motoring)运行,也可以做发电机(generating)运行,其本身不产生能量,只是实现机电能量的转换场所,但转换过程中的损耗会转换成热量,所以任何电机的设计包括电磁设计,机械设计和热设计,大家比较关注电功率,机械功率,损耗和效率,温度等性能参数。
图1机电能量转换示意图根据结构和应用场合不同,电机种类可谓繁多。
但用于目前汽车驱动的主要就是永磁同步电机,异步电机(感应电机),开关磁阻电机,电励磁电机,直流电机。
行文到此大家不免要关注这些电机都有啥不同,各有什么优缺点?我们不妨在此做个简单科普吧。
直流电机直流电机是电机家族里最古老的发明,其发明人就是大家耳熟能详的法拉第,传统直流电机主要由转子上的电枢绕组,定子上的励磁绕组,定、转子铁心,机座和电刷-换向器构成,励磁绕组提供励磁磁场,电枢绕组提供产生转矩的电流。
图2法拉第及其发明的直流电机前面讲过,直流电机有励磁绕组和电枢绕组,通过控制励磁绕组的电流可以控制磁场的大小,通过控制电枢绕组的电流可以调节转矩大小,所以直流电机最大的优点是控制性能好,可以仅仅通过外接可变电阻就能近乎线性的调节电机的输出转速和转矩。
但因电刷的存在,可靠性低,维护成本高,且由于电刷接触电阻和外接电阻引起的额外损耗较大,电机效率比较低。
目前新研制的电动汽车基本已不再采用有刷直流电机,一般只用在车窗升降,驱动雨刮等地方,且有用电子换向器取代电刷换向器的趋势。
感应电机感应电机的发明者是另一位科技大牛特斯拉,一般其定子铁心上埋有三相交流绕组,转子由铁心和短接的笼型绕组组成,当定子绕组中通以三相交流电时,将产生一合成的空间同步旋转磁场,切割转子绕组,从而在转子笼型绕组中生成电流,该电流又会受到磁场的作用而产生电磁力,驱动转子旋转。
图3特斯拉及其发明的感应电机因其转子上不需要电刷,结构简单,可靠性好,生产技术比较成熟,在工业生产中广泛使用。

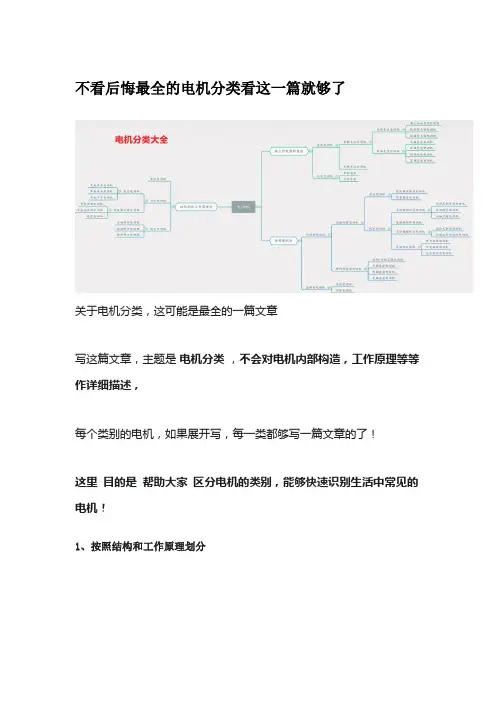

不看后悔最全的电机分类看这一篇就够了关于电机分类,这可能是最全的一篇文章写这篇文章,主题是电机分类,不会对电机内部构造,工作原理等等作详细描述,每个类别的电机,如果展开写,每一类都够写一篇文章的了!这里目的是帮助大家区分电机的类别,能够快速识别生活中常见的电机!1、按照结构和工作原理划分异步和同步的区别•异步电机:•其电机转速达不到定子磁场的同步转速,由于内部构造的不同,其如果同步磁场的转速,就不会产生驱动力了!•同步电机:•其电机的转速与定子磁场的转速相同步!感应电动机和交流换向器电动机区别•感应电动机:•在定子回路中通入三相交流电,三相不断变换,进而形成的磁场方向不断变化,从而转子想当于作了切割磁感线的动作,进而形成感应电流,产生力,推动其转动。
•交流换向器电动机:•电机通入交流电,经过换向器,换向器将其原始波形处理成半个波形,也就是正弦的一半,原理也是电磁感应!永磁同步、磁阻同步、磁滞同步电机区别•永磁同步:•永磁体提供励磁(励磁:向同步电动机或者发电机提供工作磁场的装置)•磁阻同步:•利用转子交轴和直轴磁阻不等而产生磁阻转矩的同步电动机•磁滞同步:•利用磁滞材料产生磁滞转矩•总结:•归根到底,还是产生力的方式的区别三相异步、单相异步、罩极异步区别•三相异步:•接入380V的三相电,不断变换,产生磁场,电机转子与定子旋转磁场不同步,所以称之为三相异步•单相异步:•接入220V,单相电;•定子上有两相绕组,在空间互差90°电角度,一相为主绕组,又称为运行绕组;另一相为副绕组,又称起动绕组。
•转子采用普通鼠笼式转子结构•一相绕组单独通入交流电流时,产生的磁动势。
两相绕组同时通入相位不同的交流电流时,在电机中产生的磁动势一般为椭圆旋转磁动势,特殊情况下可为圆形旋转磁动势。
•罩极异步:•也是单相电机,通入220V单相电•内部有两个绕组,一个主绕组,一个副绕组,其副绕组为罩极环,用于产生一个与主磁场有相位差的罩极磁场,两个磁场相互作用形成旋转磁场•总结:•通入电压的区别、副绕组的结构区别单相串励电动机,交直流两用电动机,推斥电动机区别:•单相串励电动机:•单相:通入单相电•串励:电枢绕组与励磁绕组串联在一起工作•其有些也属于交直流两用电动机•交直流两用电动机•顾名思义,既可在交流电下使用,也可在直流电下使用•推斥电动机•属于单相交流换向器电动机•定子绕组由单相电源供电,转子为一个借电刷短接的带有换向器的电枢绕组。
