UCP206轴承座D：轴承外径（62）。
B：轴承套总长（38.1）。
B1：轴承套中心面至轴承套单面距离（15.9）。
L：轴承座底长（165）。
a：轴承座底宽（48）。
HH2：座底凸台高（17）。
j：孔中心距（121）。
HH：中心高（42.9）。
HH1：全高（83）。
n：孔宽（17）。
n1：孔长（23）。
UCP206:轴承孔径（30）。
1.拉伸：以原点定位，用中心矩形，画底长、宽。
拉伸高度（L、A、H2）。
2.拉伸：以上一个拉伸方向的中心平面为草绘平面，以中心高（H）为圆心，画孔径内圆，以全高减去中心高(H1-H)为半径画外圆。
作外圆两侧的象限点的竖直线与水平线且修剪。
拉伸两方向为轴中心平面至外侧距离(S)。
3.拉伸切除：转换实体引用两条边，以原点做中心竖线，在中心竖线两侧画两条竖线与转换引用线相交，约束两竖线与中心线对称，修剪转换线，退出草绘。
拉伸切除。
4.镜像。
5.拉伸切除：在底平面画出安装孔，拉伸切除。
6.拉伸切除：等距实体与转换实体引用，拉伸切除，形成凸台。
7.镜像与连续拔模。
8.拉伸：以第二步平面画出轴承内圈，分两个方向拉伸出轴承内圈（S）、(B-S）。
9.拉伸切除：以平面与边线建基准平面且草绘，转换实体引用轴内圈外圆边线，作同心圆以轴承外圆的半径加5为半径。
以此草绘图形向内拉伸切除，造形凹坑。
10.镜像至另一侧。
11.连续添加圆角造形。
UCF206轴承座D：轴承外径（62）。
B：轴承套总长（38.1）。
B1：轴承套中心面至轴承套单面距离（15.9）。
L：轴承座边长（108）。
a：轴承座总高（31）。
a1：座底凸台高（13）。
a2：轴承中心平面高（18）。
j：孔中心对边距（83）。
n：孔径（12）。
1.拉伸：以原点定位，用中心矩形，画底边长的正方形。
拉伸高度（A2-2）。
2.旋转：以上一个拉伸方向的中心平面为草绘平面，画过原点的中心线，画轴承座总高（A）。
与孔中心对边距的一半的矩形。
旋转成形。
1、输入命令units，设置单位，
2、输入命令lmits，设置图幅大小
3、建立图层，建立轴线层和图形层。
4、选择轴线层，单击【绘图】工具栏中的【直线】按钮，画出轴线，如图
5、单击【绘图】工具栏中的【圆】按钮，直径分别为15和28，如图
5、单击【绘图】工具栏中的【直线】按钮，绘制如下图，尺寸如图所示
6.、通过以上几步绘制出如下所示的图形
6、在上图的下方的轴线上绘制图形，单击【绘图】工具栏中的【直线】按钮，尺寸如图，
在内部分别绘制出直径为4和9的圆，如图所示
7绘制完成上图后，绘制如下尺寸的图形，分别绘制直径为12和6的圆，
7、单击【绘图】工具栏中的直线按钮，绘制如图所示的图形
8、紧接上图，在上图的基础上绘制出下图所示的图型，
9、在上图的基础上，单击【绘图】工具栏中的【直线】按钮，绘制出如下图形，尺寸如图所示
10、绘制完上边的图形，紧接绘制下一步，效果如图所示
11、最终效果如图所示。

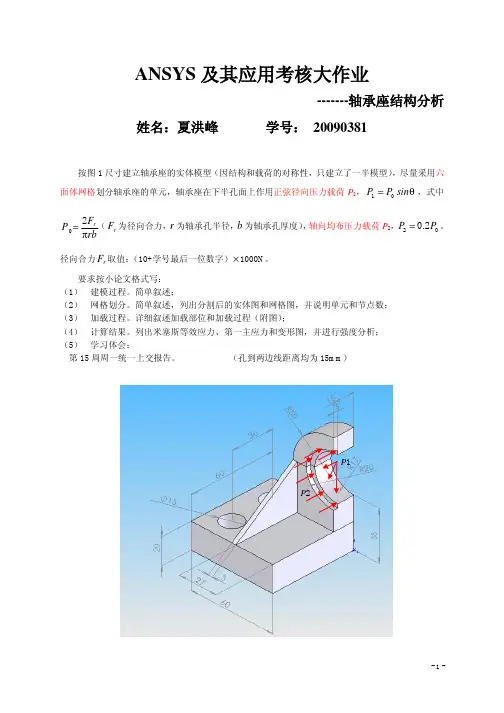

ANSYS 及其应用考核大作业-------轴承座结构分析姓名：夏洪峰 学号： 20090381按图1尺寸建立轴承座的实体模型（因结构和载荷的对称性，只建立了一半模型），尽量采用六面体网格划分轴承座的单元，轴承座在下半孔面上作用正弦径向压力载荷P 1，θsin P P 01=，式中rbF P rπ20=（r F 为径向合力，r 为轴承孔半径，b 为轴承孔厚度），轴向均布压力载荷P 2，200.2P P =。
径向合力r F 取值：（10+学号最后一位数字）×1000N 。
要求按小论文格式写： （1） 建模过程。
简单叙述；（2） 网格划分。
简单叙述，列出分割后的实体图和网格图，并说明单元和节点数； （3） 加载过程。
详细叙述加载部位和加载过程（附图）；（4） 计算结果。
列出米塞斯等效应力、第一主应力和变形图，并进行强度分析； （5） 学习体会；第15周周一统一上交报告。
（孔到两边线距离均为15mm ）P 1P 2一、有限元单元法与ANSYS简介有限元法是将连续体或结构先人为地分割成许多单元，并认为单元与单元之间只通过节点联结，力也只通过节点作用。
在此基础上，根据分片近似的思想，假定单元位移函数，利用力学原理推导建立每个单元的平衡方程组，再将所有单元的方程组，组织集成表示整个结构力学特性的代数方程组，并引入边界条件求解。
应用有限元法求解弹塑性问题的分析过程包括结构离散化、单元分析、整体分析和弓}入边界条件、求解方程四个步骤：ANSYS软件是由美国的John Swanson博士和Swanson分析系统公司(SASI)开发出的，一个功能强大灵活的、集设计分析及优化功能于一体的大型通用有限元软件包，它将有限元分析．计算机图学、可靠性技术和优化技术相结合，是融结构、热、流体、电磁、声学于一体，可广泛用于机械制造、航空航天、铁道、轻工，生物医学等的科学研究的大型通用商业软件。
ANSYS软件具有很强的硬件平台适应性，可以在PC机到巨型机的所有硬件平台上运行。
