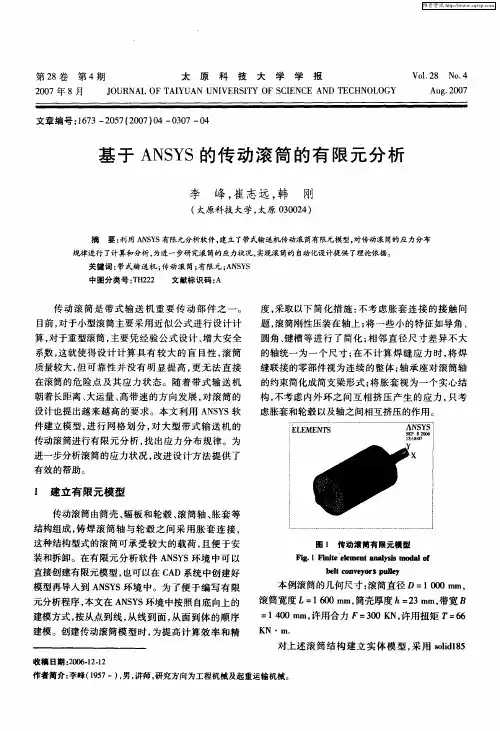

基于ＡＮＳＹＳ的传动滚筒的有限元分析
李 峰，崔志远，韩 刚 （太原科技大学，太原０３００２４）
摘要：利用ＡＮＳＹＳ有限元分析软件，建立了带式输送机传动滚筒有限元模型，对传动滚筒的应力分布 规律进行了计算和分析，为进一步研究滚筒的应力状况，实现滚筒的自动化设计提供了理论依据。 关键词：带式输送机；传动滚筒；有限元；ＡＮＳＹＳ 中图分类号：ＴＨ２２２ 文献标识码：Ａ 传动滚筒是带式输送机重要传动部件之一。 目前，对于小型滚筒主要采用近似公式进行设计计 算，对于重型滚筒，主要凭经验公式设计、增大安全 系数，这就使得设计计算具有较大的盲目性，滚筒 质量较大，但可靠性并没有明显提高，更无法直接 在滚筒的危险点及其应力状态。随着带式输送机 朝着长距离、大运量、高带速的方向发展，对滚筒的 设计也提出越来越高的要求。本文利用ＡＮＳＹＳ软 件建立模型，进行网格划分，对大型带式输送机的 传动滚筒进行有限元分析，找出应力分布规律。为 进一步分析滚筒的应力状况，改进设计方法提供了 有效的帮助。 １建立有限元模型 传动滚筒由筒壳、辐板和轮毂、滚筒轴、胀套等 结构组成，铸焊滚筒轴与轮毂之间采用胀套连接， 这种结构型式的滚筒可承受较大的载荷，且便于安 装和拆卸。在有限元分析软件ＡＮＳＹＳ环境中可以 直接创建有限元模型，也可以在ＣＡＤ系统中创建好 模型再导入到ＡＮＳＹＳ环境中。为了便于编写有限 元分析程序，本文在ＡＮＳＹＳ环境中按照自底向上的 建模方式，按从点到线，从线到面，从面到体的顺序 建模。创建传动滚筒模型时，为提高计算效率和精 度，采取以下简化措施：不考虑胀套连接的接触问 题，滚筒刚性压装在轴上；将一些小的特征如导角、 圆角、键槽等进行了简化；相邻直径尺寸差异不大 的轴统一为一个尺寸；在不计算焊缝应力时，将焊 缝联接的零部件视为连续的整体；轴承座对滚筒轴 的约束简化成简支梁形式；将胀套视为一个实心结 构，不考虑内外环之间互相挤压产生的应力，只考 虑胀套
