吸盘式电磁铁内部结构一、引言吸盘式电磁铁作为一种重要的电磁装置，广泛应用于工业、冶金、矿山等领域。

它的内部结构对其性能和使用效果起着至关重要的作用。

本文将对吸盘式电磁铁的内部结构进行详细介绍。

二、电磁铁组成吸盘式电磁铁主要由电磁线圈、铁芯、吸盘、绝缘层等部分组成。

1. 电磁线圈电磁线圈是吸盘式电磁铁的核心部件，它由导电材料制成，通常采用铜线制成。

电磁线圈的绕制方式有螺绕式和层绕式两种，具体选用哪种方式取决于电磁铁的使用要求。

电磁线圈的导线数量和排列方式会对电磁铁的磁场产生影响，进而影响吸附力的大小。

2. 铁芯铁芯是电磁铁的另一个重要组成部分，它通常由软磁材料制成，如硅钢片。

铁芯的主要作用是加强电磁铁的磁场，提高吸附力。

铁芯的形状和结构会影响电磁铁的磁场分布以及磁场强度的均匀性。

3. 吸盘吸盘是吸盘式电磁铁的工作部位，它通常由高磁导率的材料制成，如铁、镍等。

吸盘的形状和尺寸会影响电磁铁的吸附面积和吸附力大小。

吸盘的表面通常会进行特殊处理，如磨砂、镀锌等，以增加摩擦力和吸附力。

4. 绝缘层绝缘层主要用于隔离电磁线圈和铁芯，防止电流短路和漏电等情况发生。

绝缘层通常采用绝缘漆或绝缘纸制成，具有较好的绝缘性能和耐高温性能。

三、工作原理吸盘式电磁铁的工作原理主要是通过通电产生的磁场吸附物体。

当电流通过电磁线圈时，产生的磁场会使铁芯成为一块强磁体，进而使吸盘产生强磁吸力。

吸盘与被吸附物体之间形成一定的摩擦力，使被吸附物体保持稳定。

四、应用领域吸盘式电磁铁由于其稳定的吸附力和可控的释放力，在工业生产中得到广泛应用。

它常用于吊装、搬运、送料和磁力固定等场合。

在自动化生产线上，吸盘式电磁铁可以实现对薄板、管材、铁屑等物体的快速吸附和放置，提高生产效率。

五、发展趋势随着科技的不断进步，吸盘式电磁铁的内部结构也在不断创新。

近年来，一些新材料的应用使得电磁铁的性能得到了提升，如高温超导材料的应用使得电磁铁的工作温度得到了显著提高。

充磁机原理充磁机由高压油浸电容器、SCR(可控硅)及控制电路组成。

将电源电压升高，通过整流器变为直流给电容器充电。

电容器内储存高压直流电能量，经过SCR控制，高压电能量通过对充磁线圈放电, 产生强力磁场, 使磁体饱和。

根据充磁线圈不同，充电电压可在额定范围内任意调整。

电容脉冲式充磁机的工作原理:先将电容器充以直流高压电压，然后通过一个电阻极小的线圈放电。

放电脉冲电流的峰值可达数万安培。

此电流脉冲在线圈内产生一个强大的磁场，该磁场使置于线圈中的硬磁材料永久磁化。

充磁机电容器工作时脉冲电流峰值极高，对电容器耐受冲击电流的性能要求很高。

磁性材料的三要素一般磁性材料的性能可以通过其四个参数来加以表述，即剩余磁感应强度(简称剩磁)Br(单位高斯Gs或毫特mT，1mT=10Gs)，矫顽力Hcb(单位奥斯特Oe)，内禀矫顽力Hcj(单位奥斯特Oe)，最大磁能积(BH)max(单位兆高奥MGOe),其中Br, Hcj, (BH)max三参数又是最直接的表示。

Br, Hcj, (BH)max三者的相互关系Br的大小一般可认为能表明磁件充磁后的表面磁场的高低;Hcj的大小可说明磁件充磁后抗退磁及耐温高低的能力;(BH)max是Br与Hcj乘积的最大值，它的大小直接表明了磁体的性能高低。

目前我们还没检测到粘结NdFeB(BH)max能大于11.5的磁体。

一般来说，(BH)max 相近的磁体中，Br高，Hcj就偏低;Hcj 高，Br就偏低。

我们不能仅仅以(BH)max的高低来确定产品的好坏，还要看Br和Hcj的高低是否适合我们所需的产品. 三者大小是否说明材料的好坏我们不能以Br, Hcj, (BH)max的高低来决定其好坏，要以产品的用途、所需的特性来确定三者的高低;即使在同等(BH)max值的条件下，也要看产品的用途、充磁的要求来决定采用高Br值、低Hcj，还是反之。

三者大小对充磁的影响众所周知，在同等的条件下，即相同尺寸、相同极数和相同的充磁电压，磁能积高的磁件所获得的表磁也高，但在相同的(BH)max值时，Br和Hcj的高低对充磁有以下影响: Br高，Hcj低:在同等充磁电压下，能得到较高的表磁; Br低，Hcj高:要得到相同表磁，需用较高充磁电压;对于多极充磁，要采用Br高Hcj低的磁粉，而对于磁瓦，一般采用Hcj高Br低的磁粉，这是由于磁瓦用于的电机在使用中要承受较大的去磁电流和过载。

电磁吸盘的充磁工作原理
电磁吸盘的充磁工作原理是根据电磁感应原理和法拉第电磁感应定律来实现的。

电磁吸盘由一个充磁线圈和一个磁铁组成。

当通电时，充磁线圈内产生强磁场，这个强磁场会吸引磁铁，使得磁铁与充磁线圈对面的载荷板之间形成磁吸力。

具体来说，当通电时，电流通过充磁线圈，产生一个磁场，方向沿着充磁线圈的匝数方向。

根据法拉第电磁感应定律，当磁场穿过磁铁的时候，会在磁铁中产生感应电流，而感应电流通过磁铁时，会在磁铁上产生一个与充磁线圈磁场方向相反的磁场，这个磁场会与充磁线圈产生的磁场相互作用，形成一个磁吸力。

这种磁吸力的大小取决于充磁线圈的匝数和电流强度，以及磁铁的性质。

通过调节电流大小和交流频率，可以控制磁吸盘的吸力大小和工作频率。

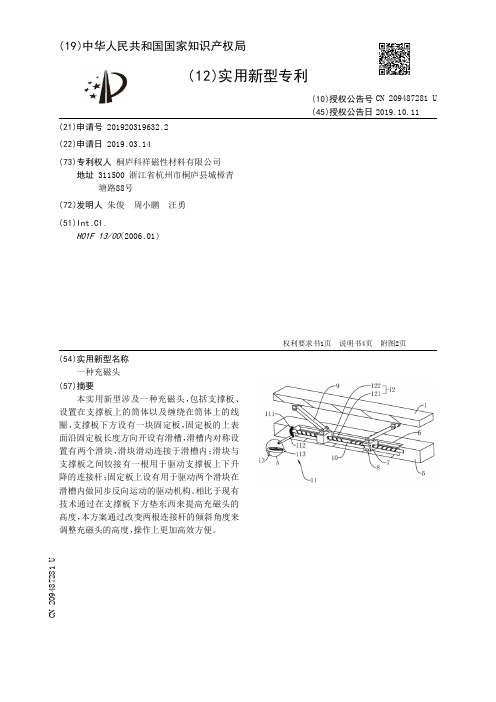

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920319632.2(22)申请日 2019.03.14(73)专利权人 桐庐科祥磁性材料有限公司地址 311500 浙江省杭州市桐庐县城樟青塘路88号(72)发明人 朱俊　周小鹏　汪勇　(51)Int.Cl.H01F 13/00(2006.01)(54)实用新型名称一种充磁头(57)摘要本实用新型涉及一种充磁头，包括支撑板、设置在支撑板上的筒体以及缠绕在筒体上的线圈，支撑板下方设有一块固定板，固定板的上表面沿固定板长度方向开设有滑槽，滑槽内对称设置有两个滑块，滑块滑动连接于滑槽内；滑块与支撑板之间铰接有一根用于驱动支撑板上下升降的连接杆；固定板上设有用于驱动两个滑块在滑槽内做同步反向运动的驱动机构。

相比于现有技术通过在支撑板下方垫东西来提高充磁头的高度，本方案通过改变两根连接杆的倾斜角度来调整充磁头的高度，操作上更加高效方便。

权利要求书1页 说明书4页 附图2页CN 209487281 U 2019.10.11C N 209487281U权　利　要　求　书1/1页CN 209487281 U1.一种充磁头，包括支撑板（1）、设置在支撑板（1）上的筒体（2）以及缠绕在筒体（2）上的线圈（3），其特征在于：所述支撑板（1）下方设有一块固定板（5），所述固定板（5）的上表面沿固定板（5）长度方向开设有滑槽（6），所述滑槽（6）内对称设置有两个滑块（7），所述滑块（7）滑动连接于滑槽（6）内；所述滑块（7）与所述支撑板（1）之间铰接有用于驱动支撑板（1）上下升降的连接杆（9）；所述固定板（5）上设有用于驱动两个滑块（7）在滑槽（6）内做同步反向运动的驱动机构。

2.根据权利要求1所述的一种充磁头，其特征在于：驱动机构包括穿过两个滑块（7）且与两块滑块（7）均螺纹配合的丝杆（10）和用于驱动丝杆（10）旋转的转动组件（11），所述丝杆（10）分为螺旋方向相反的两个分段，两个滑块（7）分别与丝杆（10）上螺旋方向相反的两个分段螺纹配合；驱动机构还包括设置在滑块（7）和固定板（5）之间用于限制滑块（7）随丝杆（10）发生旋转的限位组件（12）。

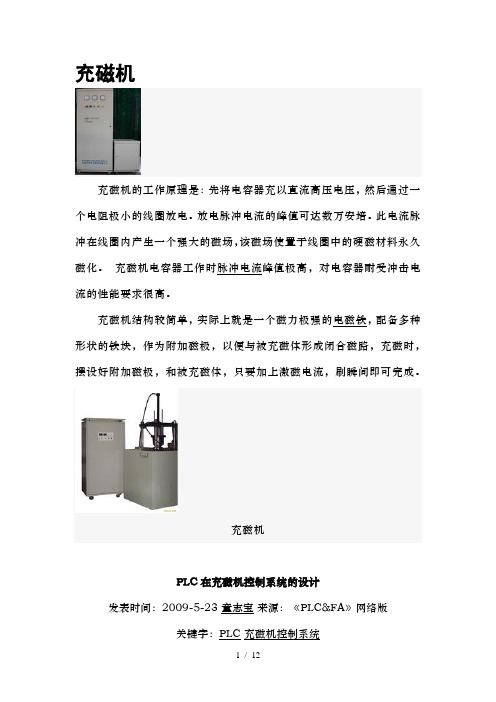

充磁机充磁机的工作原理是：先将电容器充以直流高压电压，然后通过一个电阻极小的线圈放电。

放电脉冲电流的峰值可达数万安培。

此电流脉冲在线圈内产生一个强大的磁场，该磁场使置于线圈中的硬磁材料永久磁化。

充磁机电容器工作时脉冲电流峰值极高，对电容器耐受冲击电流的性能要求很高。

充磁机结构较简单，实际上就是一个磁力极强的电磁铁，配备多种形状的铁块，作为附加磁极，以便与被充磁体形成闭合磁路，充磁时，摆设好附加磁极，和被充磁体，只要加上激磁电流，刷瞬间即可完成。

充磁机PLC在充磁机控制系统的设计发表时间：2009-5-23 童志宝来源：《PLC&FA》网络版关键字：PLC 充磁机控制系统信息化应用调查我要找茬在线投稿加入收藏发表评论好文推荐打印文本本文介绍了的充磁和测量为一体高效自动充磁机的控制系统，其中使用plc实现系统控制，触摸屏作为参数调整、工作显示。

1 引言随着电机、家用电子、计算机、通信等技术日新月异的更新和发展，永磁材料需要量越来越大性能越来越高。

目前，永磁材料大多采用钕铁硼、铁氧体、铝镍钴、钐钴等，并具有矫顽力大、性能稳定等特点，这些材料经充磁电源的高压大电流向螺线管瞬间脉冲放电，使其磁化。

生产中要求充磁电源高效、稳定、精度高，同时，在机测试充磁后永磁材料的磁通量。

文中介绍了的充磁和测量为一体高效自动充磁机，使用plc实现系统控制，触摸屏作为参数调整、工作显示等。

2 电磁交换充磁机根据电容储能脉冲放电产生强大磁场，对铁磁性物质进行磁化。

在电磁交换前，电容储存的能量(1)式中uc为储存电容的端电压，c为储存电容的容量。

改变电容的电压或容量，可调节电容存储电场能量大小。

目前，电容在2kv～3.5kvdc，存储能量可达100kj以上。

电容c被充电至设定电压u0时断开充电电源，随即接通lr串联电路，则电容c所储电荷通过lr迅速地以脉冲形式放电，得到极大的脉冲电流峰值。

电容放电的端电压uc满足(2)其放电电流(3)式中l为充磁头中螺线管的电感量，r为螺线管、放电回路连接导线电阻、接触电阻与放电器件内阻的总和(忽略线路分布电容与分布电感)。

电机充磁原理嘿，朋友们！今天咱来唠唠电机充磁原理这档子事儿。

你说这电机充磁啊，就好比给一个大力士注入能量！想象一下，电机就像一个等待爆发的小宇宙，而充磁呢，就是那点燃宇宙的火种。

电机里面有个关键的部件叫磁极，这磁极就像是大力士的拳头。

要让这个拳头有力气，就得给它来点特别的“魔力”，这就是充磁的作用啦。

充磁的过程呢，就好像是给磁极一顿猛“喂”能量。

通过特定的方法和设备，把强大的磁场传递给磁极，让它变得超级厉害。

就像我们人吃饭有了力气一样，磁极有了足够的磁能，就能在电机里大显身手啦！你看啊，要是没有充磁，那电机就像没吃饱饭的人，软绵绵的没啥劲，能干啥事儿呢？但有了充磁，哇塞，那可就完全不一样了！它能带动各种设备呼呼转起来，厉害得很呢！这充磁也不是随随便便就能搞好的哦，得讲究方法和技巧。

就跟咱做饭似的，火候、调料啥的都得恰到好处，不然做出来的菜能好吃吗？充磁也是这个道理，磁场的强度啦、方向啦，都得把握得稳稳的，不然电机可就不能好好工作咯。

而且啊，不同类型的电机充磁的要求还不一样呢！就像不同的人有不同的口味偏好，有的电机需要强一点的磁能，有的呢就稍微弱点也能行。

这就得靠专业的技术人员来搞定啦，他们就像是电机的“营养师”，给电机搭配最合适的“磁餐”。

咱再想想，要是没有充磁这一招，那我们生活中的好多东西都没法正常运转啦！像那些电动工具、交通工具啥的，不都得靠电机嘛。

没有充磁，它们还不得瘫痪啦？这多吓人啊！所以说啊，电机充磁原理可真是太重要啦！它就像是隐藏在电机背后的魔法，让电机变得强大又厉害。

我们可得好好珍惜和利用这个神奇的技术，让它为我们的生活带来更多的便利和惊喜呀！这电机充磁，真的是太有意思啦，不是吗？。

磁铁充磁机的原理
磁铁充磁机是一种用于给磁体充磁的设备。

它通过在磁体上施加一个强磁场，使磁体具有磁性。

磁铁充磁机的原理包括电磁感应、磁路传导、磁性材料磁化等。

首先，磁铁充磁机利用电磁感应原理产生磁场。

当通过充磁机的线圈通电时，电流会在线圈中产生一个磁场。

这个磁场会传递到磁铁中，使磁铁产生磁性。

其次，磁铁充磁机利用磁路传导原理传导磁场。

磁路传导是指磁场在磁性材料中的传导。

磁铁充磁机通常使用软磁性材料，如钕铁硼（NdFeB），铁镍合金等，这些磁性材料能够有效地传导磁场。

磁路传导的原理是根据安培环路定理，即磁场的磁感应强度沿着封闭曲线的积分等于该曲线所包围的电流。

在磁铁充磁机中，磁场会经过磁性材料中的磁路，从而充满整个磁体。

最后，磁铁充磁机利用磁性材料的磁化属性来充磁磁体。

磁性材料在外加磁场的作用下可以获得磁化。

当通过磁铁充磁机的线圈通电时，产生的磁场会使磁性材料中的磁畴重新排列，从而使磁体具有磁性。

磁畴是磁性材料中由一组磁性原子组成的微观区域，每个磁畴具有自己的磁化方向。

在无外加磁场的情况下，不同磁畴的磁化方向是随机的，使整个磁体处于无磁化状态。

而通过磁铁充磁机施加的外加磁场，可以使磁畴重新排列，使磁体具
有整体的磁化方向。

总结来说，磁铁充磁机的原理包括电磁感应、磁路传导和磁性材料磁化。

通过电磁感应产生的磁场，利用磁路传导原理传导磁场，并通过磁性材料的磁化属性来充磁磁体。

磁铁充磁机的原理是基于电磁学的原理，在磁体制备、磁性材料制造等领域具有重要的应用价值。

MAG-2580型充磁机使用说明书永贵充磁电源一．概述————————————————————1二．主要技术指标————————————————1三．各部分名称及作用——————————————2四．接线————————————————————3五．操作————————————————————3六．注意事项——————————————————4一、概述充磁机具有动作频繁、工作电压高、电流强大等特点，因而对电气元件的要求甚高。

本充磁机内所有电气元件都经过严格筛选，全部采用优质名牌电气元件制造，确保了机器的高质量、长寿命。

本机具有充磁速度快、稳压精度高、操作简单等特点，用较小的输入功率，便可获得瞬间强大的功率输出，形成十分强大的磁场。

用户可根据充磁产品的性能要求，设计合适的充磁夹具，选择合适的电容量及工作电压，便可生产出品质优良的产品。

二、主要技术指标电源电压：380V±5%输入电流：60A交流电源频率：50Hz输出电流：Max10000A直流环境温度：-10~+40℃输出电压：50~2500DV 直流相对湿度：≤95%（25℃）电容容量：8000μF 功率：Max 6KW 充电时间：2~3s 重量：约300Kg 充磁时间：50μs~300ms 能量：大于8800J 内部放电回路：有退磁功能：无控制方式：SCR 外形尺寸:宽520×高920×长560mm各部分名称及作用1．电源电压表/充磁电压表：显示供电电压和充磁电压.....2．电源开关：打开/关断总电源。

3．充电/充磁指示灯：绿灯亮,充电中,红灯亮,充磁中.都不亮,待机状态。

4．调压旋钮:设定工作电压。

5．手动按钮：进行充磁操作。

（图一）6．外控插座：连接脚踏开关或其它装置控制充磁操作。

7．输出线：连接放电线圈。

8．散热风扇：机内发热元件冷却。

充电指示灯电源开关电源电压表充磁电压表计数器调压旋钮手动按钮充磁指示灯9．输入接线：连接电源，注意接地。

充磁机充磁机的工作原理是：先将电容器充以直流高压电压，然后通过一个电阻极小的线圈放电。

放电脉冲电流的峰值可达数万安培。

此电流脉冲在线圈内产生一个强大的磁场，该磁场使置于线圈中的硬磁材料永久磁化。

充磁机电容器工作时脉冲电流峰值极高，对电容器耐受冲击电流的性能要求很高。

充磁机结构较简单，实际上就是一个磁力极强的电磁铁，配备多种形状的铁块，作为附加磁极，以便与被充磁体形成闭合磁路，充磁时，摆设好附加磁极，和被充磁体，只要加上激磁电流，刷瞬间即可完成。

充磁机PLC在充磁机控制系统的设计发表时间：2009-5-23 童志宝来源：?PLC&FA?网络版关键字：PLC充磁机控制系统信息化应用调查我要找茬在线投稿参加收藏发表评论好文推荐打印文本本文介绍了的充磁和测量为一体高效自动充磁机的控制系统，其中使用plc实现系统控制，触摸屏作为参数调整、工作显示。

1 引言随着电机、家用电子、计算机、通信等技术日新月异的更新和开展，永磁材料需要量越来越大性能越来越高。

目前，永磁材料大多采用钕铁硼、铁氧体、铝镍钴、钐钴等，并具有矫顽力大、性能稳定等特点，这些材料经充磁电源的高压大电流向螺线管瞬间脉冲放电，使其磁化。

生产中要求充磁电源高效、稳定、精度高，同时，在机测试充磁后永磁材料的磁通量。

文中介绍了的充磁和测量为一体高效自动充磁机，使用plc实现系统控制，触摸屏作为参数调整、工作显示等。

2 电磁交换充磁机根据电容储能脉冲放电产生强大磁场，对铁磁性物质进行磁化。

在电磁交换前，电容储存的能量(1)式中uc为储存电容的端电压，c为储存电容的容量。

改变电容的电压或容量，可调节电容存储电场能量大小。

目前，电容在2kv～3.5kvdc，存储能量可达100kj以上。

电容c被充电至设定电压u0时断开充电电源，随即接通lr串联电路，那么电容c所储电荷通过lr迅速地以脉冲形式放电，得到极大的脉冲电流峰值。

电容放电的端电压uc满足(2)其放电电流(3)式中l为充磁头中螺线管的电感量，r为螺线管、放电回路连接导线电阻、接触电阻及放电器件内阻的总和(忽略线路分布电容与分布电感)。
