钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击: 18540 次标签: 植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比如柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。

植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。

应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。

《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。

当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。

就在附件里面。

=========================================================== 刚才在网上看到这篇文章，是别人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。

[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

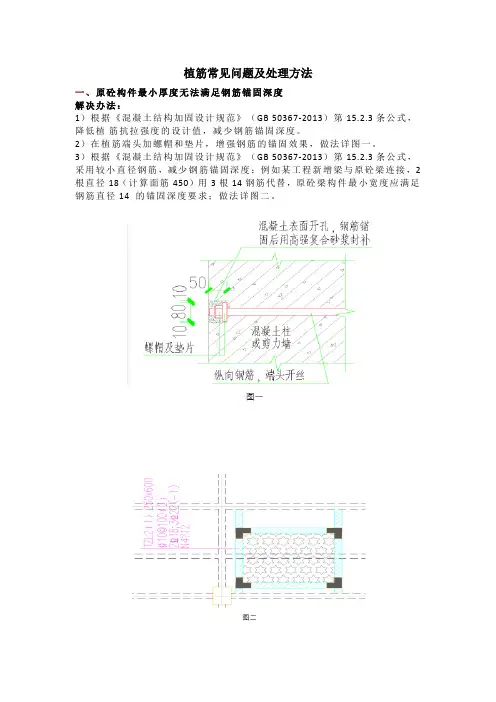

植筋常见问题及处理方法一、原砼构件最小厚度无法满足钢筋锚固深度解决办法：1）根据《混凝土结构加固设计规范》（GB 50367-2013）第15.2.3条公式，降低植筋抗拉强度的设计值，减少钢筋锚固深度。

2）在植筋端头加螺帽和垫片，增强钢筋的锚固效果，做法详图一。

3）根据《混凝土结构加固设计规范》（GB 50367-2013）第15.2.3条公式，采用较小直径钢筋，减少钢筋锚固深度；例如某工程新增梁与原砼梁连接，2根直径18（计算面筋450）用3根14钢筋代替，原砼梁构件最小宽度应满足钢筋直径14 的锚固深度要求；做法详图二。

二、原构件钢筋过密，新增钢筋植入困难解决办法：1）移位植筋，例如某工程需在楼层位置处新增钢梁、砼梁，但原梁柱节点处钢筋密集，无法植入，采用增设牛腿的办法使得植筋位置离开梁柱节点区域，从而降低植筋的难度。

做法见示意详图三。

2）通过钢筋合理布置，使得原构件钢筋密集处仅植入较小直径的钢筋，例如某工程的柱加大截面纵向钢筋植入首层梁底，根据现场情况见图四，原梁底筋过密，原梁箍筋间距仅约100mm,原梁纵筋间距仅约10~50mm。

柱加大截面新增纵向钢筋无法植入梁底，本项目将新增受力纵筋尽可能布置截面四角，直接穿过楼板，柱加大截面在梁底区域仅配置较小直径的构造钢筋；做法详见图五。

三、植筋胶的性能参数如何控制解决办法：植筋胶的性能是植筋技术的关键之一，结构胶的长期使用性能鉴定应符合下列要求：1）对设计使用年限为30年的结构胶，应通过耐湿热老化能力的检测；2）对设计使用年限为50年的结构胶，应通过耐湿热老化能力和耐长期应力作（4MPa 剪应力210天）能力的检验；3）对承受动荷载作用的结构胶，应通过抗疲劳能力（最大应力为4MPa疲劳荷载200万次）检验。

四、既有砼基材质量如何控制解决办法：1）基材孔表面温度应符合胶粘剂使用说明书要求；基材孔表面含水率应符合胶粘剂使用说明书要求。

2）砼基材质量当新增构件为悬挑结构构件时，其原构件混凝土强度等级不得低于C25；其他结构构件时，其原构件混凝土强度等级不得低于C20。

混凝土结构加固设计规范》 GB50367本规范是根据建设部建标[1999]308号文的要求修订而成，由XXX会同有关单位共同参与。

在修订过程中，规范修订组进行了多项专题研究，总结了我国混凝土结构加固设计的实践经验，并与国外先进标准规范进行比较和借鉴。

本规范主要规定了混凝土结构加固设计的基本规定、各种加固方法的设计、计算与构造规定，以及配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。

强制性条文必须严格执行，各使用单位在施行本规范过程中应结合工程实践认真总结经验，并将意见和建议提交给建设部建筑物鉴定与加固规范管理委员会。

2术语和符号本章节规定了本规范中所使用的术语和符号的定义和解释，包括加固、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等。

3混凝土结构加固设计的基本规定本章节规定了混凝土结构加固设计的基本原则和要求，包括加固设计的目的、加固前的调查和评估、加固设计的安全性和可行性分析、加固设计的基本步骤和程序等。

此外，还介绍了加固设计中应注意的事项和加固后的检验和评定方法。

4材料本章节规定了混凝土结构加固所使用的材料，包括混凝土、钢筋、预应力钢筋、粘贴剂、纤维复合材料、钢板、锚具等。

对于材料的要求和检验方法进行了详细的规定。

5增大截面加固法本章节介绍了增大截面加固法的设计、计算和构造规定，包括增大截面的原理和应用范围、截面增大的计算方法、截面增大后的构造及注意事项等。

6置换混凝土加固法本章节介绍了置换混凝土加固法的设计、计算和构造规定，包括置换混凝土加固的原理和适用范围、置换混凝土的计算方法、置换混凝土加固后的构造及注意事项等。

7外加预应力加固法本章节介绍了外加预应力加固法的设计、计算和构造规定，包括外加预应力加固的原理和适用范围、预应力的计算方法、预应力加固后的构造及注意事项等。

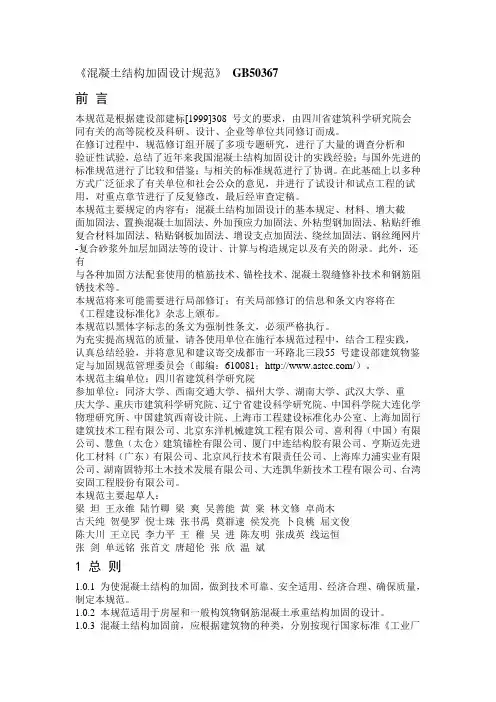

《混凝土结构加固设计规范》GB50367前言本规范是根据建设部建标[1999]308 号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。

在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。

在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。

本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录。

此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。

本规范将来可能需要进行局部修订；有关局部修订的信息和条文内容将在《工程建设标准化》杂志上颁布。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段55 号建设部建筑物鉴定与加固规范管理委员会（邮编：610081；/）。

本规范主编单位：四川省建筑科学研究院参加单位：同济大学、西南交通大学、福州大学、湖南大学、武汉大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得（中国）有限公司、慧鱼（太仓）建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料（广东）有限公司、北京风行技术有限责任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司。

《混凝土结构加固设计规范》GB50367前言本规范是根据建设部建标 [1999]308 号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。

在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。

在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。

本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录。

此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。

本规范将来可能需要进行局部修订；有关局部修订的信息和条文内容将在《工程建设标准化》杂志上颁布。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段 55 号建设部建筑物鉴定与加固规范管理委员会（邮编： 610081；/）。

本规范主编单位：四川省建筑科学研究院参加单位：同济大学、西南交通大学、福州大学、湖南大学、武汉大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得（中国）有限公司、慧鱼（太仓）建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料（广东）有限公司、北京风行技术有限责任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司。

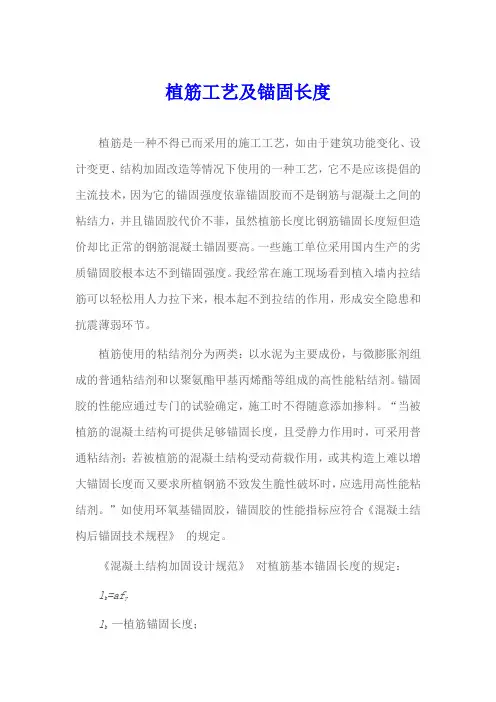

植筋工艺及锚固长度植筋是一种不得已而采用的施工工艺，如由于建筑功能变化、设计变更、结构加固改造等情况下使用的一种工艺，它不是应该提倡的主流技术，因为它的锚固强度依靠锚固胶而不是钢筋与混凝土之间的粘结力，并且锚固胶代价不菲，虽然植筋长度比钢筋锚固长度短但造价却比正常的钢筋混凝土锚固要高。

一些施工单位采用国内生产的劣质锚固胶根本达不到锚固强度。

我经常在施工现场看到植入墙内拉结筋可以轻松用人力拉下来，根本起不到拉结的作用，形成安全隐患和抗震薄弱环节。

植筋使用的粘结剂分为两类：以水泥为主要成份，与微膨胀剂组成的普通粘结剂和以聚氨酯甲基丙烯酯等组成的高性能粘结剂。

锚固胶的性能应通过专门的试验确定，施工时不得随意添加掺料。

“当被植筋的混凝土结构可提供足够锚固长度，且受静力作用时，可采用普通粘结剂；若被植筋的混凝土结构受动荷载作用，或其构造上难以增大锚固长度而又要求所植钢筋不致发生脆性破坏时，应选用高性能粘结剂。

”如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定。

《混凝土结构加固设计规范》GB50367－2006对植筋基本锚固长度的规定：l b=af yl b—植筋锚固长度；f y—钢筋抗拉强度设计值。

系数a按下表注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。

2、当构件中的一个截面中有30%以上的受拉钢筋需与所植的钢筋搭接时，其植筋的基本锚固长度l b（或l b，d）应乘以放大系数1.4~2.0植筋最小锚固长度：受拉区锚固l b,min=max{0.6l b;10d;150mm}，受压区锚固l b,min=max{0.3l b;7d;100mm}，植筋的施工流程：弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑扎。

用冲击钻钻孔，钻头直径应比钢筋直径大4～ 8mm左右，钢筋直径为Φ25，钻头选用φ32的合金钻头。

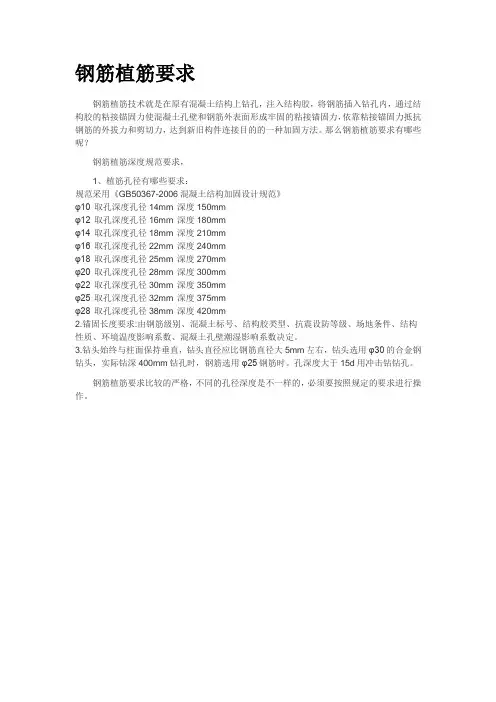

钢筋植筋要求
钢筋植筋技术就是在原有混凝土结构上钻孔，注入结构胶，将钢筋插入钻孔内，通过结构胶的粘接锚固力使混凝土孔壁和钢筋外表面形成牢固的粘接锚固力，依靠粘接锚固力抵抗钢筋的外拔力和剪切力，达到新旧构件连接目的的一种加固方法。

那么钢筋植筋要求有哪些呢？
钢筋植筋深度规范要求，
1、植筋孔径有哪些要求：
规范采用《GB50367-2006混凝土结构加固设计规范》
φ10 取孔深度孔径14mm 深度150mm
φ12 取孔深度孔径16mm 深度180mm
φ14 取孔深度孔径18mm 深度210mm
φ16取孔深度孔径22mm 深度240mm
φ18 取孔深度孔径25mm 深度270mm
φ20 取孔深度孔径28mm 深度300mm
φ22 取孔深度孔径30mm 深度350mm
φ25 取孔深度孔径32mm 深度375mm
φ28 取孔深度孔径38mm 深度420mm
2.锚固长度要求:由钢筋级别、混凝土标号、结构胶类型、抗震设防等级、场地条件、结构性质、环境温度影响系数、混凝土孔壁潮湿影响系数决定。

3.钻头始终与柱面保持垂直，钻头直径应比钢筋直径大5mm左右，钻头选用φ30的合金钢钻头，实际钻深400mm钻孔时，钢筋选用φ25钢筋时。

孔深度大于15d用冲击钻钻孔。

钢筋植筋要求比较的严格，不同的孔径深度是不一样的，必须要按照规定的要求进行操作。

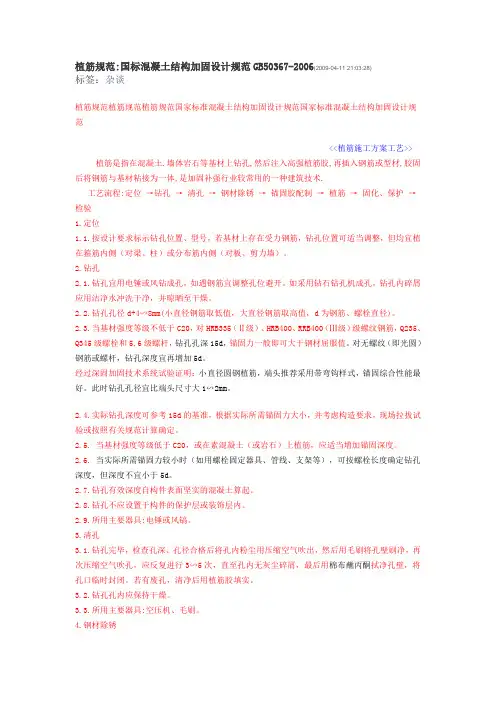

植筋规范:国标混凝土结构加固设计规范GB50367-2006(2009-04-11 21:03:28)标签：杂谈植筋规范植筋规范植筋规范国家标准混凝土结构加固设计规范国家标准混凝土结构加固设计规范<<植筋施工方案工艺>>植筋是指在混凝土.墙体岩石等基材上钻孔,然后注入高强植筋胶,再插入钢筋或型材,胶固后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑技术.工艺流程:定位→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检验1.定位1.1.按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。

2.钻孔2.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。

如采用钻石钻孔机成孔，钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。

2.2.钻孔孔径d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。

2.3.当基材强度等级不低于C20，对HRB335（Ⅱ级）、HRB400、RRB400（Ⅲ级）级螺纹钢筋，Q235、Q345级螺栓和5.6级螺杆，钻孔孔深15d，锚固力一般即可大于钢材屈服值。

对无螺纹（即光圆）钢筋或螺杆，钻孔深度宜再增加5d。

经过深固加固技术系统试验证明：小直径圆钢植筋，端头推荐采用带弯钩样式，锚固综合性能最好。

此时钻孔孔径宜比端头尺寸大1∽2mm。

2.4.实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造要求，现场拉拔试验或按照有关规范计算确定。

2.5. 当基材强度等级低于C20，或在素混凝土（或岩石）上植筋，应适当增加锚固深度。

2.6. 当实际所需锚固力较小时（如用螺栓固定器具、管线、支架等），可按螺栓长度确定钻孔深度，但深度不宜小于5d。

2.7.钻孔有效深度自构件表面坚实的混凝土算起。

2.8.钻孔不应设置于构件的保护层或装饰层内。

2.9.所用主要器具:电锤或风镐。

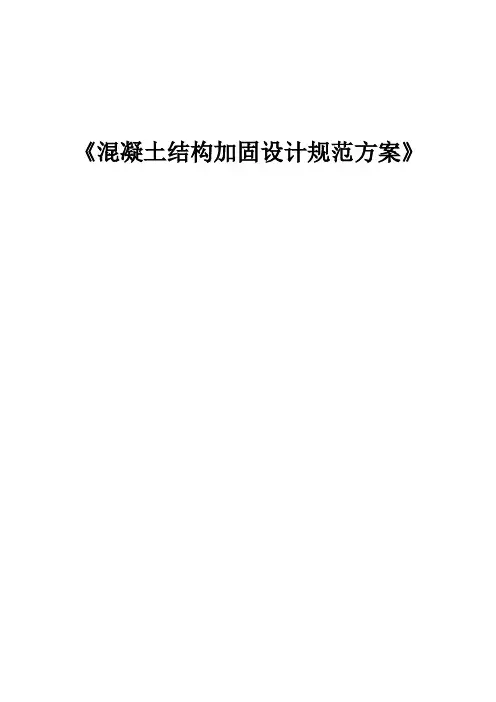

《混凝土结构加固设计规范方案》前言本规范是根据建设部建标[1999]308号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。

在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。

在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。

本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录。

此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。

1 总则1.0.1 为使混凝土结构的加固，做到技术可靠、安全适用、经济合理、确保质量，制定本规范。

1.0.2 本规范适用于房屋和一般构筑物钢筋混凝土承重结构加固的设计。

1.0.3 混凝土结构加固前，应根据建筑物的种类，分别按现行国家标准《工业厂房可靠性鉴定标准》GB50144和《民用建筑可靠性鉴定标准》GB50292进行可靠性鉴定。

当与抗震加固结合进行时，尚应按现行国家标准《建筑抗震设计规范》GB50011或《建筑抗震鉴定标准》GB50023进行抗震能力鉴定。

1.0.4 混凝土结构加固的设计，除应遵守本规范规定外，尚应符合国家现行有关标准的要求。

2 术语、符号2.1 术语2.1.1 已有结构加固strengthening of existing structures对可靠性不足或业主要求提高可靠度的承重结构、构件及其相关部分采取增强、局部更换或调整其内力等措施，使具有现行设计规范及业主所要求的安全性、耐久性和适用性。

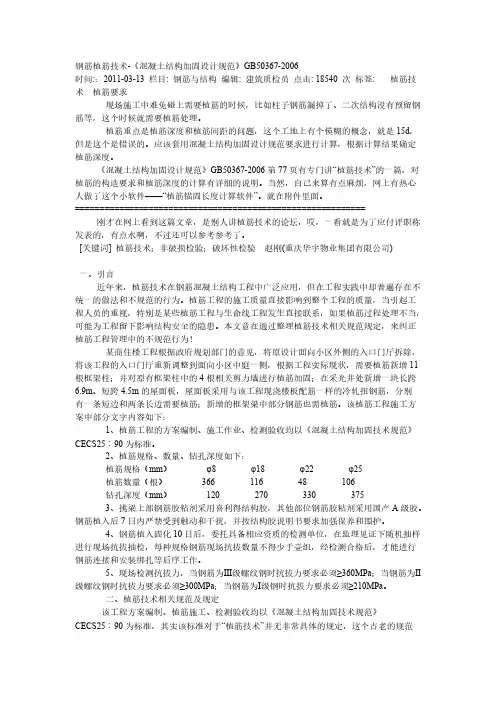

钢筋植筋技术-《混凝土结构加固设计规范》GB50367-2006时间:：2011-03-13 栏目: 钢筋与结构编辑: 建筑质检员点击: 18540 次标签:植筋技术植筋要求现场施工中难免碰上需要植筋的时候，比如柱子钢筋漏掉了、二次结构没有预留钢筋等，这个时候就需要植筋处理。

植筋重点是植筋深度和植筋间距的问题，这个工地上有个模糊的概念，就是15d，但是这个是错误的。

应该套用混凝土结构加固设计规范要求进行计算，根据计算结果确定植筋深度。

《混凝土结构加固设计规范》GB50367-2006第77页有专门讲“植筋技术”的一篇，对植筋的构造要求和植筋深度的计算有详细的说明。

当然，自己来算有点麻烦，网上有热心人做了这个小软件——“植筋锚固长度计算软件”。

就在附件里面。

===========================================================刚才在网上看到这篇文章，是别人讲植筋技术的论坛，哎，一看就是为了应付评职称发表的，有点水啊，不过还可以参考参考了。

[关键词] 植筋技术；非破损检验；破坏性检验赵刚(重庆华宇物业集团有限公司)一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

植筋工艺及锚固长度植筋是一种不得已而采用的施工工艺，如由于建筑功能变化、设计变更、结构加固改造等情况下使用的一种工艺，它不是应该提倡的主流技术，因为它的锚固强度依靠锚固胶而不是钢筋与混凝土之间的粘结力，并且锚固胶代价不菲，虽然植筋长度比钢筋锚固长度短但造价却比正常的钢筋混凝土锚固要高。

一些施工单位采用国内生产的劣质锚固胶根本达不到锚固强度。

我经常在施工现场看到植入墙内拉结筋可以轻松用人力拉下来，根本起不到拉结的作用，形成安全隐患和抗震薄弱环节。

植筋使用的粘结剂分为两类：以水泥为主要成份，与微膨胀剂组成的普通粘结剂和以聚氨酯甲基丙烯酯等组成的高性能粘结剂。

锚固胶的性能应通过专门的试验确定，施工时不得随意添加掺料。

“当被植筋的混凝土结构可提供足够锚固长度，且受静力作用时，可采用普通粘结剂；若被植筋的混凝土结构受动荷载作用，或其构造上难以增大锚固长度而又要求所植钢筋不致发生脆性破坏时，应选用高性能粘结剂。

”如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》的规定。

《混凝土结构加固设计规范》对植筋基本锚固长度的规定：l b=af yl b—植筋锚固长度；f y—钢筋抗拉强度设计值。

系数a按下表注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。

2、当构件中的一个截面中有30%以上的受拉钢筋需与所植的钢筋搭接时，其植筋的基本锚固长度l b（或l b，d）应乘以放大系数1.4~2.0植筋最小锚固长度：受拉区锚固l b,min=max{0.6l b;10d;150mm}，受压区锚固l b,min=max{0.3l b;7d;100mm}，植筋的施工流程：弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑扎。

用冲击钻钻孔，钻头直径应比钢筋直径大4～ 8mm左右，钢筋直径为Φ25，钻头选用φ32的合金钻头。

钻孔深度按照《混凝土结构加固设计规范》中提供的植筋基本锚固长度。

《混凝土结构加固设计规范》GB50367前言本规范是根据建设部建标[1999]308号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。

在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。

在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。

本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录。

此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。

本规范将来可能需要进行局部修订；有关局部修订的信息和条文内容将在《工程建设标准化》杂志上颁布。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段55号建设部建筑物鉴定与加固规范管理委员会（邮编：610081；/）。

本规范主编单位：四川省建筑科学研究院参加单位：同济大学、西南交通大学、福州大学、湖南大学、武汉大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得（中国）有限公司、慧鱼（太仓）建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料（广东）有限公司、北京风行技术有限责任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司。

植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代，GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。

与植筋验收关系更大的标准应该是《混凝土结构后锚固技术规程》JGJ145-2004（以下简称JGJ145-2004），同时不同地区还有地方标准，比如重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004（以下简称DBJ/T50-032-2004）。

JGJ145-2004第2.1.5条的术语：化学植筋—以化学粘结剂（锚固胶），将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋；GB50367－2006第2.1.10条的术语：植筋—以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆锚固于基材混凝土中。

这两个关于什么叫“植筋”的术语中限定了植筋所用钢筋的种类：带肋钢筋或全螺纹螺杆。

带肋钢筋的横肋能够使植筋胶体在锚固段形成与钢筋横肋相咬合的肋体，这些肋体是保证所植钢筋长期锚固性能的机械牙键，牙键太浅不能形成与钢筋横肋的有效咬合，牙键太深则不能抵抗与钢筋横肋咬合作用的剪切，GB50367－2006第12.1.4条规定带肋钢筋的相对肋面积应满足0.055≤Ar≤0.08，就是为了控制牙键的深浅。

冷轧扭钢筋的外形不但不能形成机械牙键，还会使胶体局部过厚导致较大收缩影响锚固效果，而且还使锚固段胶体厚薄相差较大，胶体越厚在钢筋受力后的剪切作用下剪切变形就越大，剪切应力相应变小，而胶体较薄的位置剪切应力相应增大，从而导致钢筋与胶体之间的粘结剪切应力不均匀而影响植筋效果。

所以该工程屋面板设计植筋用冷轧扭钢筋是不恰当的！植筋不能使用冷轧扭钢筋，能使用光圆钢筋吗？笔者曾经在某工程中看到用直径8mm的Ⅰ级钢筋运用于剪力墙竖向分布钢筋植筋锚固的实例。

一、植筋技术规范一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。

植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。

本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨 6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。

该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。

2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8 φ18 φ22 φ25植筋数量（根）366 116 48 106钻孔深度（mm）120 270 330 3753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。

钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。

二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代，GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。

《混凝土结构加固设计规范》(GB50367-2006)中华人民共和国国家标准混凝土结构加固设计规范Degin code for strengthening concrete structureGB 50367--2006批准部门：中华人民共和国建设部施行日期：2006年11月1日中华人民共和国建设部公告第440号建设部关于发布行业标准《混凝土结构加固设计规范》的公告现批准《混凝土结构加固设计规范》为国家标准，编号为GB50367-2006，自2006年11月1日起实施。

其中，第3.1.8、4.4.1、4.4.2、4.4.3、4.4.6、4.5.2、4.5.3、4.5.5、4.5.6、4.5.7、4.5.8、4.5.9、4.7.4、9.1.6、12.2.4、12.2.6、13.1.4、13.2.3条为强制性条文，必须严格执行。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部二○○六年六月十九日前言本规范是根据建设部建标[1999]308号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。

在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国棍凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。

在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。

本规范主要规定的内容有：混凝土结构加固设计的基本规定、本规范以黑体字标志的条文为强制性条文，必须严格执行。

为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段55号(四川省建筑科学研究院内)建设部建筑物鉴定与加固规范管理委员会(邮编，610081，http：//)。

本规范主编单位：四川省建筑科学研究院参加单位；同济大学，西南交通大学、福州大学、湖南大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得(中国)有限公司、慧鱼(太仓)建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料(广东)有限公司、北京风行技术有限贲任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司、武汉长江加固技术有限公司本规范主要起草人：梁坦王永维陆竹卿梁爽吴善能黄棠林文修卓尚木古天纯贺曼罗倪士珠张书禹莫群速侯发亮卜良桃屈文俊陈大川王立民李力平王稚吴进陈友明张成英线运恒张剑单远铭张首文唐超伦张欣温斌1 总则1.0.1制定本规范。
