基于单片机万年历_的设计毕业论文————————————————————————————————作者：————————————————————————————————日期：摘要本文借助电路仿真软件Protues对基于AT89S51单片机的电子万年历的设计方法及仿真进行了全面的阐述。
该电子万年历在硬件方面主要采用AT89C51单片机作为主控核心，由DS1302时钟芯片提供时钟、1602LCM点阵液晶显示屏显示。
AT89C51单片机是由Atmel 公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的LED液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒等信息.此外，该电子万年历还具有时间校准等功能。
在软件方面，主要包括日历程序、时间调整程序,显示程序等。
所有程序编写完成后，在Keil软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真。
论文主要研究了液晶显示器LCM及时钟芯片DS1302，温度传感器DS18B20与单片机之间的硬件互联及通信,对数种硬件连接方案进行了详尽的比较，在软件方面对日历算法也进行了论述。
研究结果表明,由于万年历的应用相当普遍,所以其设计的核心在于硬件成本的节约软件算法的优化，力求做到物美价廉，才能拥有更广阔的市场前景。
关键词：单片机；DS1302；DS18B20；LCM1602目录第1章方案设计 (1)1.1 单片机芯片的选择 (1)1.2 显示模块选择方案和论证 (1)1.3 时钟芯片的选择方案和论证 (2)1。
4 温度传感器的选择方案与论证 (2)1.5 电路设计最终方案决定 (3)第2章系统的硬件设计与实现 (3)2.1 电路设计框图 (3)2。

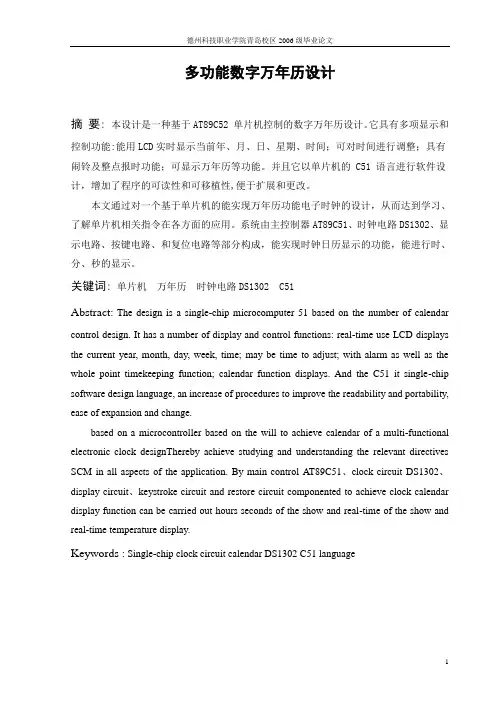

多功能数字万年历设计摘要:本设计是一种基于AT89C52单片机控制的数字万年历设计。
它具有多项显示和控制功能:能用LCD实时显示当前年、月、日、星期、时间；可对时间进行调整；具有闹铃及整点报时功能；可显示万年历等功能。
并且它以单片机的 C51 语言进行软件设计，增加了程序的可读性和可移植性,便于扩展和更改。
本文通过对一个基于单片机的能实现万年历功能电子时钟的设计，从而达到学习、了解单片机相关指令在各方面的应用。
系统由主控制器AT89C51、时钟电路DS1302、显示电路、按键电路、和复位电路等部分构成，能实现时钟日历显示的功能，能进行时、分、秒的显示。
关键词:单片机万年历时钟电路DS1302 C51Abstract:The design is a single-chip microcomputer 51 based on the number of calendar control design. It has a number of display and control functions: real-time use LCD displays the current year, month, day, week, time; may be time to adjust; with alarm as well as the whole point timekeeping function; calendar function displays. And the C51 it single-chip software design language, an increase of procedures to improve the readability and portability, ease of expansion and change.based on a microcontroller based on the will to achieve calendar of a multi-functional electronic clock designThereby achieve studying and understanding the relevant directives SCM in all aspects of the application. By main control AT89C51、clock circuit DS1302、display circuit、keystroke circuit and restore circuit componented to achieve clock calendar display function can be carried out hours seconds of the show and real-time of the show and real-time temperature display.Keywords : Single-chip clock circuit calendar DS1302 C51 language引言多功能数字万年历已成为人们日常生活中必不可少的物品，广泛用于个人家庭以及车站、码头、医院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
基于时钟日历芯片DS1302的万年历设计黄豪民摘要随着科学技术的发展，万年历的设计也层出不穷。
本设计以单片机AT89C51和DS1302为核心,结合译码器74HC154和驱动芯片74LS244,以及模拟键盘，LED 显示电路等构成一个可控及显示精确的万年历时间系统。
DS1302为一个实时时钟芯片，具有较高时间精度，它与单片机进行串口通信，单片机通过与它的通信，取出其时间寄存器中的值，再通过相应的电路，把时间值通过LED显示，如果显示的值与标准时间不同，此系统就经过模拟键盘灵活控制，调节DS1302中时间寄存器中的值，达到与标准时间同步。
关键词AT89C51，DS1302ABSTRACTAlong with science and technology's development, the designs of the perpetual calendar have many meanings. This design uses the microprocessor AT89C51 and the chip DS1302, with the decoder chip 74HC154, the drive chip 74LS244, the simulative keyboard, the LED display and so on to constitute the perpetual calendar system which can control and display precisely.DS1302 is a real-time clock chip and has the high time precision, it communicates with the microprocessor via the serial interface. The microprocessor takes out DS1302’s time register value by the communication, at last the LED displays the time value by the corresponding circuit. If the time value is different from the standard time, the simula tion keyboard can adjust conveniently DS1302’s time register value, achieving with the standard time synchronously.Keywords AT89C51,DS1302目录摘要 (I)ABSTRACT (II)1 绪论 (1)2 功能要求 (3)3 方案论证 (3)3.1 显示器的选择 (3)3.1.1 VFD显示器 (3)3.1.2 LED显示器 (3)3.1.3 LCD液晶显示器 (4)3.2 编程语言的选择 (4)3.2.1 单片机汇编语言 (4)3.2.2 单片机C语言 (4)3.3 微处理器的选择 (5)4 硬件电路 (6)4.1 DS1302时钟芯片 (7)4.1.1 DS1302简介 (7)4.1.2 DS1302的控制字节 (8)4.1.3 数据的输出 (9)4.1.5 DS1302的寄存器 (9)4.1.6 DS1302的读写方式 (11)4.1.7 DS1302时序图 (12)4.1.8 DS1302电路 (13)4.2 单片机AT89C51 (14)4.2.1 单片机AT89C51简介 (14)4.2.2 单片机引脚简介 (15)4.2.3 低功耗模式 (18)4.3 模拟键盘的设计 (19)4.4 LED显示器的设计 (20)4.5 74LS244芯片 (21)5 软件设计 (25)5.1 系统软件设计原理 (25)5.2 键盘扫描子程序 (25)5.3 显示子程序 (26)5.4 DS1302控制子程序 (27)5.5 主函数 (27)6 软件平台 (28)6.1 Proteus软件 (28)6.2 KEIL软件 (31)7 结论 (33)参考文献 (34)附录A：部分单片机源程序 (35)致谢 (38)1 绪论在科技日新月异发展的今天，人们对时间概念的认识显得尤为深刻，“时间就是金钱”，“时间就是生命”等警句更是激励着人们努力工作，把握时间。
基于AT89C51单片机的多功能电子万年历的设计AT89C51 SCM-BASED ELCTRONIC DESIGN CALENDAR毕业论文学院名称泸州职业技术学院系部名称电子工程系专业名称应用电子技术2012年12月10日摘要本文介绍了基于AT89C51单片机的多功能电子万年历的硬件结构和软硬件设计方法。
系统以AT89C51单片机为控制器，以串行时钟日历芯片DS1302记录日历和时间，利用proteus仿真，它可以对年、月、日、时、分、秒进行计时，还具有闰年补偿等多种功能。
万年历采用直观的数字显示，可以在1602上同时显示年、月、日、周日、时、分、秒，还具有时间校准等功能。
此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，具有广阔的市场前景。
关键字:AT89C51；电子万年历； DS1302;1602目录摘要 (01)第一章绪论 (03)1.1 课题研究的背景 (03)1.2课题解决的主要容 (03)第二章系统的总体设计 (04)2.1系统硬件电路设计 (04)2.1.1系统硬件结构 (04)2.2单片机及其附属电路 (05)2.2.1 MCS-51系列单片机 (05)2.1.2 MCS-51系列单片机的工作条件电路 (08)2.1.3 DS1302 (09)2.1.4 LCD1602显示电路 (10)2.1.5调节电路 (12)第三章系统的软件设计 (12)3.1主程序 (12)3.2 LCD1602的驱动程序 (13)3.3 DS1302的驱动程序 (14)第四章万年历的设计结论 (14)4.1 万年历工作原理 (14)4.2 万年历结构原理图 (15)致 (16)参考文献 (16)附录 (17)附录【1】仿真图片 (17)附录【2】程序代码................................. 17-25第一章绪论1.1 课题研究的背景随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。
基于51单片机电子万年历设计课程设计：学院：姓名：班级：学号：指导老师：时间：基于51单片机电子万年历设计专业：通信工程姓名：杨真指导老师：万国峰摘要电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。
它可以对年、月、日、周日、时、分和秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。
对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒等信息，还具有时间校准等功能。
该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3到5V电压供电。
万年历的设计过程在硬件与软件方面进行同步设计。
硬件部分主要由AT89C52单片机，液晶显示电路，复位电路，时钟电路，稳压电路电路以及串口下载电路等组成。
在单片机的选择上使用了AT89C52单片机，该单片机适合于许多较为复杂控制应用场合。
显示器使用液晶LCD1602。
软件方面主要包括日历程序、液晶驱动程序，显示程序等。
程序采用汇编语言编写。
所有程序编写完成后，在Keil C51软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真。
关键词时钟电钟，DS1302，液晶LCD1602，单片机目录1设计要求与方案论证 (3)1.1 设计要求 (3)1.2 系统基本方案选择和论证 (3)1.2.1单片机芯片的选择方案和论证 (3)1.2.2 显示模块选择方案和论证 (4)1.2.3时钟芯片的选择方案和论证： (4)1.3 电路设计最终方案决定 (4)2系统的硬件设计与实现 (4)2.1 电路设计框图 (5)2.2 系统硬件概述 (5)2.3 主要单元电路的设计 (5)2.3.1单片机主控制模块的设计 (5)2.3.2时钟电路模块的设计 (6)2.3.3显示模块电路 (7)2.3.4串口下载电路 (7)2.3.5复位电路 (8)2.3.6稳压电路 (9)3系统的软件设计 (9)3.1程序流程框图 (9)3.2 子程序的设计 (10)3.2.1读写DS1302子程序 (10)3.2.1读写LCD1602子程序 (10)4软件测试及分析 (12)4.1软件测试 (12)4.2分析与结论 (12)4.2.1 调试分析 (12)4.2.2调试和结论 (13)5总结 (13)6参考文献 (13)1设计要求与方案论证1.1 设计要求①具有年、月、日、星期、时、分和秒等功能；②具备年、月、日、星期、时、分和秒校准功能；1.2 系统基本方案选择和论证系统方案包括单片机的选型、时钟芯片的选择和显示模块的确定等。
. . .. . . 单片机应用系统设计课题：基于AT89C51单片机的多功能电子万年历的设计姓名：班级：学号：指导老师：日期：.. .专目录一．绪言 (3)二．系统总体方案设计 (3)三．硬件系统设计： (4)四．系统软件设计 (5)五．设计总结 (8)六．参考文献 (8)七．附录 (9)一．绪论随着电子技术的迅速发展，特别是随大规模集成电路出现，给人类生活带来了根本性的改变。
由其是单片机技术的应用产品已经走进了千家万户。
电子万年历的出现给人们的生活带来的诸多方便。
本文首先描述系统硬件工作原理，并附以系统结构框图加以说明，着重介绍了本系统所应用的各硬件接口技术和各个接口模块的功能及工作过程,其次，详细阐述了程序的各个模块和实现过程。
万年历是采用数字电路实现对.时,分,秒.数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,远远超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便，而且大扩展了钟表原先的报时功能。
诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，但是所有这些，都是以钟表数字化为基础的。
因此，研究万年历及扩大其应用，有着非常现实的意义。
本系统采用了以广泛使用的单片机技术为核心，软硬件结合，使硬件部分大为简化，提高了系统稳定性，并采用LED显示电路、键盘电路，使人机交互简便易行。
二．系统总体方案设计1.系统设计硬件框图2.实现的基本原理在本实验中，我引用了DS1302的时，分，秒功能，当时计数字24时通过74LS164给2.硬件原理图四．系统软件设计仿真过程1、打开PROTEUS软件，并出画单片机电子万年历具体运行电路图。
3、检查所画电路运行图，确保没有错误以后，加载源程序。
4、加载完成后，单击电路图框下的开始按钮，进行仿真，观察LED数码管现实情况，此时LED数码管开始显示数字。
XX学院毕业论文作者：学号： .学系：电子信息工程与技术系 .专业：应用电子 .题目：电子万年历指导者：2011 年 01月长沙XX学院专科生毕业论文评语系部：电子信息工程与技术专业：应用电子学生姓名：班级学号题目：电子万年历题目：电子万年历论文摘要单片机应用技术飞速发展，纵观我们生活中广泛使用的各种智能IC卡、电子宠物等，这些都离不开单片机。
单片机是集CPU ,RAM ,ROM ,定时，计数和多种接口于一体的微控制器。
它体积小，成本低，功能强，广泛应用于智能产业和工业自动化上。
而51系列单片机是各单片机中最为典型和最有代表性的一种。
这次毕业设计通过对它的学习和应用，从而达到学习、设计、开发软、硬的能力。
本文通过对一个基于单片机实现万年历功能电子时钟的设计，从而达到学习、了解单片机相关方面的应用。
系统由主控制器AT89C51、时钟电路DS1302、显示电路、按键电路、和复位电路等部分构成，能实现时钟日历显示的功能，通过按键能对年、月、日、时、分、秒进行修改。
这种实现方法的优点是电路简单，性能可靠，实时性好，时间精度高，操作简单，编程容易。
该电子时钟可以应用于一般的生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。
关键词：万年历，AT89C51，时钟日历芯片Title:Electronic calendar papersAbstractMicrocomputer application technology rapid development, throughout our lives is widely used in all kinds of intelligent IC card, electronic pets, etc, these are inseparable from microcontroller. SCM is set for the CPU, RAM, ROM, time, count and multiple interface in the integration of micro controller. Its small size, low cost, the function is strong, widely used in intelligent industry and industrial automation. And 51 series microcontroller is the most typical and various microcontroller most representative one. The graduation design through to its learning and application, thus achieved the study, design, development, soft and hard ability.This article through to one based on SCM realizing calendar function electronic clock design, so as to achieve the learning, single-chip technique related applications. System consists of the main controller AT89C51, clocking circuit DS1302, display circuit, key circuits, and reset circuit etc components, can realize the function of clock calendar displays, through the keys to date and time, minutes and seconds modified. The approach is the advantage of circuit is simple, reliable performance, good real-time, high precision time, simple operation and programming of easy.The electronic clock can be applied to general life and work, also can improve performance by disguised himself, and adding new functions, thus to people's life and work to bring more convenient.Keywords: calendar, AT89C51，clock calendar chip目录一、设计要求与方案论证 (1)1.1 设计要求 (1)1.2 方案设计与论证 (1)1.2.1单片机芯片的选择方案和论证 (1)1.2.2 显示模块选择方案和论证 (1)1.2.3时钟芯片的选择方案和论证 (2)1.2.4 电路设计最终方案决定 (2)二、基于单片机的万年历硬件设计 (2)2.1 主要IC芯片选择 (2)2.1.1单片机 (2)2.1.2 DS1302 (4)2.2 万年历硬件电路设计 (8)2.2.1时钟电路设计 (9)2.2.2显示电路 (9)2.2.3按键电路 (10)2.2.4复位电路 (11)三、万年历软件设计 (13)3.1 主程序设计 (13)3.2 子程序设计 (14)3.2.1 实时时钟日历子程序设计 (14)3.2.2 显示子程序设计 (14)3.2.3 中断0子函数设计 (14)3.2.4 时间设置函数ftion0 (14)3.2.5 加1修改时间功能函数cum (15)3.2.6 日期设置函数ftion1 (15)3.2.7 加1修改日期功能函数cum1 (15)四、系统调试 (20)4.1 单片机基础电路测试 (21)4.2 显示电路调试 (21)4.3 DS1302电路调试 (22)结论 (23)致谢 (24)参考文献 (25)附录A 程序 (26)附录B万年历硬件电路原理图 (38)第一章设计要求与方案论证1.1 设计要求：（１）基本要求①显示准确的北京时间（时、分、秒），可用24小时制式；②随时可以调校时间。

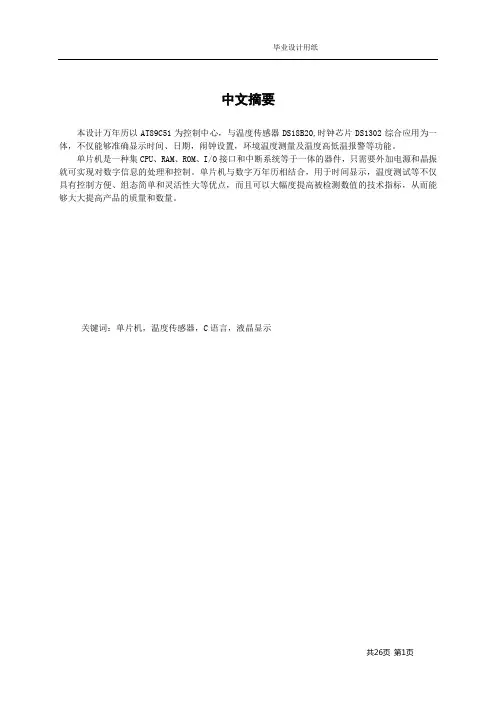

中文摘要本设计万年历以AT89C51为控制中心，与温度传感器DS18B20,时钟芯片DS1302综合应用为一体，不仅能够准确显示时间、日期，闹钟设置，环境温度测量及温度高低温报警等功能。
单片机是一种集CPU、RAM、ROM、I/O接口和中断系统等于一体的器件，只需要外加电源和晶振就可实现对数字信息的处理和控制。
单片机与数字万年历相结合，用于时间显示，温度测试等不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被检测数值的技术指标，从而能够大大提高产品的质量和数量。
关键词：单片机，温度传感器，C语言，液晶显示ABSTRACTThis design USES AT89C51 as calendar control center, and the temperature sensor DS18B20, the clock DS1302 chip integrated application as a whole, and not only be able to accurately display the time, date, alarm, the environment temperature measurement and high temperature, low temperature alarm functions. SCM is a collection of CPU, RAM, ROM, I/O interface and interrupt system is one of the devices, only require additional power can be used for vibration and grain is the process of digital information and control. Single-chip microcomputer and digital calendar, combining for time to show, temperature testing has not only control convenient, simple and flexible configuration advantages, and which could increase the technical index of the tested value, which can greatly improve the quality of the products and quantity.Key words：Single-chip microcomputer, Temperature Sensor,C language，Liquid crystal displ目录第一章前言 (4)1.1系统开发背景及现状 (4)1.2 系统开发的目的 (4)第二章总体设计 (5)2.1 本设计实现的功能和要求 (5)2.2 设计的选择方案和论证 (5)2.2.1单片机芯片的选择方案和论证 (5)2.2.2显示模块选择方案和论证 (5)2.2.3 时钟芯片的选择方案和论证 (6)2.3.4 温度传感器的选择方案与论证 (6)2.3总体设计框图 (6)第三章硬件设计 (7)3.1 主要元器件介绍 (7)3.1.1 单片机简介 (7)3.1.2 传感器DS18B20介绍 (8)3.1.3 LCD1602液晶显示介绍 (9)3.2 各模块设计 (10)3.2.1 主控制电路 (10)3.2.2 LCD1602显示模块设计 (11)3.2.3 DS18B20温度传感器模块 (11)3.2.4 键盘输入模块设计 (12)3.2.5 蜂鸣器模块设计 (12)3.2.6 DS1302时钟电路模块 (13)第四章软件设计 (14)第五章安装与调试 (16)5.1 安装制作 (16)5.2 硬件调试 (16)5.2.1布线的原则与焊接 (16)5.2.2 硬件调试与测试 (17)5.3 软件调试 (17)5.3.1 软件测试仪器 (17)5.3.2 软件调试与测试 (17)5.4 联调 (18)5.5测试结果分析与结论 (19)第六章总结 (20)参考文献 (21)附录A (22)附录B (24)致谢 (26)第一章前言1.1系统开发背景及现状当今世界，知识更新的速度越来越快。

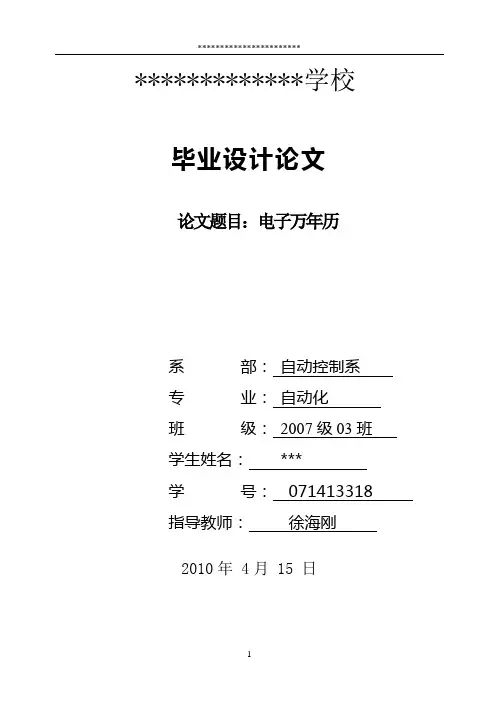

*************学校毕业设计论文论文题目：电子万年历系部：自动控制系专业：自动化班级：2007级03班学生姓名：***学号：*********指导教师：***2010年 4月 15 日目录摘要 (3)绪论 (5)第1章设计要求与方案论证 (7)1.1 引言 (7)1.2 功能要求 (7)1.3方案论证 (7)第2章系统硬件电路设计 (11)2.1 电路设计 (11)2.2 系统硬件概述 (15)2.3主要单元电路的设计 (15)第3章系统的软件设计 (22)3.1程序设计 (22)3.2程序设计流程图 (22)第4章结束语 (24)参考文献 (26)附录一（电路原理图）…………………………………………..……………附录二（程序清单） (27)摘要随着社会、科技的发展，人类得知时间，从观太阳、摆钟到现在电子钟，不断研究、创新。
为了在观测时间的同时，能够了解其它与人类密切相关的信息，比如温度、星期、日期等，电子万年历诞生了，它集时间、日期、星期和温度功能于一身，具有读取方便、显示直观、功能多样、电路简洁等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
该电子万年历主要采用AT89C51单片机作为主控核心，由DS1302时钟芯片提供时钟、LED动态扫描显示屏显示。
AT89C51单片机是由Atmel 公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的LED液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒和温度等信息。
此外，该电子万年历还具有时间校准等功能。
关键词：时钟电路；时钟芯片DS1302；LED动态扫描；单片机AT89C51；MAX7219；AbstractWith the society, science and technology, mankind learned that time, from the view of the sun, to the present electronic clock pendulum clock, continuous research and innovation. Observation time inthe same time, be able to understand other human beings is closely related to information, such as temperature, week, date and so on, the birth of the electronic calendar, and it set the time, date, week and temperature-in-one, with easy to read, intuitive display functional diversity, and many other advantages of simple circuit with the electronic instrumentation of the development trend of the.market prospects are broadThe main use of the electronic calendar AT89C51 single-chip microcomputer as the main core, provided by the DS1302 clock chip clock, DS18B20 the temperature chip acquisition transition temperature, LED display shows the dynamic scan. AT89C51 single-chip microcomputer is introduced by Atmel Corporation, a small power consumption, voltage can be selected 4 ~ 6V power supply voltage; DS1302 clock chip is introduced DALLAS fine with trickle charge function of current low-power real-time clock chip, which can of the year, month, day, week, hour, minute, second for time, also has multiple functions, such as a leap year compensation, and long life of the DS1302, a small error; DS18B20 temperature chip is a digital temperature sensor with a measurement accuracy high, a simple circuit to connect the characteristics of such sensors only need a data cable for data transmission; digital LED display is used to display LCD screen, can display year, month, day, week, hour, minute, second and temperature, etc. information. In addition, the electronic calendar is also a time-calibration functions.Keywords: clock circuit; clock chip DS1302; LED dynamic scanning; single-chipAT89C51；MAX7219绪论随着人们生活水平的提高和生活节奏的加快，对时间的要求越来越高，精准数字计时的消费需求也是越来越多。
鹤壁职业技术学院毕业设计论文论文题目：电子时钟学院：机电工程学院专业：电气自动化班级：2009级01班学生姓名：贾贯可指导教师：司新生2011年10月 18 日目录摘要 (3)绪论 (5)第1章设计要求与方案论证 (7)1.1 引言 (7)1.2 功能要求 (7)1.3方案论证 (7)第2章系统硬件电路设计 (11)2.1 电路设计 (11)2.2 系统硬件概述 (15)2.3主要单元电路的设计 (15)第3章系统的软件设计 (22)3.1程序设计 (22)3.2程序设计流程图 (22)第4章结束语 (24)附录一（电路原理图）…………………………………………..……………附录二（程序清单） (27)摘要随着社会、科技的发展，人类得知时间，从观太阳、摆钟到现在电子钟，不断研究、创新。
为了在观测时间，能够了解与人类密切相关的信息，比如星期、日期等，电子时钟诞生了，它集时间、日期、星期等功能于一身，具有读取方便、显示直观、功能多样、电路简洁等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
该电子时钟主要采用STC89C52RC单片机作为主控核心，由DS1302时钟芯片提供时钟、LED动态扫描显示屏显示。
STC89C52RC单片机是由Atmel公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的LED显示屏来显示，可以同时显示年、月、日、星期、时、分、秒和温度等信息。
此外，该电子时钟还具有时间校准等功能。
关键词：时钟电路；时钟芯片DS1302；LED动态扫描；单片机STC89C52RC；绪论随着人们生活水平的提高和生活节奏的加快，对时间的要求越来越高，精准数字计时的消费需求也是越来越多。
二十一世纪的今天，最具代表性的计时产品就是电子时钟，它是近代世界钟表业界的第三次革命。
第一次是摆和摆轮游丝的发明，相对稳定的机械振荡频率源使钟表的走时差从分级缩小到秒级，代表性的产品就是带有摆或摆轮游丝的机械钟或表。
第二次革命是石英晶体振荡器的应用，发明了走时精度更高的石英电子钟表，使钟表的走时月差从分级缩小到秒级。
第三次革命就是单片机数码计时技术的应用，使计时产品的走时日差从分级缩小到1600万秒，从原有传统指针计时的方式发展为人们日常更为熟悉的夜光数字显示方式，直观明了，并增加了全自动日期、星期的显示功能，它更符合消费者的生活需求！因此，电子时钟的出现带来了钟表计时业界跨跃性的进步……我国生产的电子时钟有很多种，总体上来说以研究多功能电子时钟为主，使万年历除了原有的显示时间，日期等基本功能外，还具有闹铃，报警等功能。
商家生产的电子万年历更从质量，价格，实用上考虑，不断的改进电子时钟的设计，使其更加的具有市场。
本设计为软件，硬件相结合的一组设计。
在软件设计过程中，应对硬件部分有相关了解，这样有助于对设计题目的更深了解，有助于软件设计。
基本的要了解一些主要器件的基本功能和作用。
除了采用集成化的时钟芯片外，还有采用MCU的方案，利用STC89系列单片微机制成电子电路，采用软件和硬件结合的方法，控制LED数码管输出，分别用来显示年、月、日、时、分、秒，其最大特点是:硬件电路简单，安装方便易于实现，软件设计独特,可靠。
STC89C52RC 是由ATMEL公司推出的一种小型单片机。
95年出现在中国市场。
其主要特点为采用Flash存贮器技术，降低了制造成本，其软件、硬件与MCS-51完全兼容，可以很快被中国广大用户接受。
本文介绍了基于STC89C52RC单片机设计的电子时钟。
首先我们在绪论中简单介绍了单片机的发展与其在中低端领域中的优势以及课题的开发意义；接着介绍了STC89C52RC单片机的硬件结构和本毕业设计所要外扩的LED显示及其驱动方法，并在此基础上实现了时钟基本电路的设计；然后使用单片机C语言进行时钟程序的设计，程序采用模块化结构，使得逻辑关系简单明了，维护方便。
第1章设计要求与方案论证1.1 引言本文提出了一种基于STC89C52RC单片机的时钟设计方案，本方案以STC89C52RC单片机作为主控核心，与时钟芯片DS1302、按键、LED显示等模块组成硬件系统。
在硬件系统中设有独立按键和LED显示器，能显示丰富的信息，根据使用者的需要可以随时对时间进行校准、选择时间等，综上所述此电子时钟具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
1.2功能要求本电子时钟能动态显示年、月、日、星期、小时、分钟、秒1.3方案论证1.3.1 技术可行性随着国内超大规模集成电路的出现，微处理器及其外围芯片有了迅速的发展。
集成技术的最新发展之一是将CPU和外围芯片，如程序存储器、数据存储器、并行IO口、串行IO口、定时计数器、中断控制器及其他控制部件集成在一个芯片之中，制成单片计算机（Single-Chip Microcomputer）。
而近年来推出的一些高档单片机还包括有许多特殊功能单元，如AD、DA转换器、调制解调器、通信控制器、锁相环、DMA、浮点运算单元、PWM控制输出单元、PWM输出时的死区可编程控制功能等。
因此，只要外加一些扩展电路及必要的通道接口就可以构成各种计算机应用系统，如工业流水线控制系统、作为家用电器的主控制器、分布式控制系统的终端节点或作为其主控制节点起中继的作用、数据采集系统、自动测试系统等。
单片机的出现，并在各技术领域中得到如此迅猛的发展，与单片机构成计算机应用系统所形成的下述特点有关：1、单片机构成的应用系统有较大的可靠性。
这些可靠性的获得除了依靠单片机芯片本身的高可靠性以及应用有最少的联接外，还可以方便地采用软、硬件技术。
2、系统扩展、系统配置较典型、规范，容易构成各种规模的应用系统，应用系统有较高的软、硬件利用系数。
3、由于构成的应用系统是一个计算机系统，相当多的测、控功能由软件实现，故具有柔性特征，不须改变硬件系统就能适当地改变系统功能。
4、有优异的性能、价格比。
1.3.2 单片机的选择方案一：采用传统的STC89C52RC作为电机的控制核心。
单片机算术运算功能强，软件编程灵活、自由度大，可用软件编程实现各种算法和逻辑控制，并且由于其功耗低、体积小、技术成熟和成本低等优点，使其在各个领域应用广泛。
方案二：采用FTC10F04单片机，还带有非易失性Flash程序存储器。
它是一种高性能、低功耗的8位CMOS微处理芯片，市场应用最多。
其主要特点如下：8KB Flash ROM，可以擦除1000次以上，数据保存10年。
由于本系统对CPU运算速度要求很高，需要执行很复杂的运算，方案一成本比较低，适合做设计，方案二运算速度高，性能好，所以两种方案都有可取之处。
选用方案一作为主方案，方案二作为备用方案。
1.3.3 显示模块的选择方案一：使用液晶显示屏显示时间数字。
液晶显示屏（LCD）具有轻薄短小、低耗电量、无辐射危险，平面直角显示以及影象稳定不闪烁等优势，可视面积大，画面效果好，分辨率高，抗干扰能力强等特点。
但由于液晶是以点阵的模式显示各种符号，需要利用控制芯片创建字符库，编程工作量大，控制器的资源占用较多，其成本也偏高。
在使用时，不能有静电干扰，否则易烧坏液晶的显示芯片，不易维护。
方案二：使用传统的LED数码管显示。
数码管具有：低能耗、低损耗、低压、寿命长、耐老化、防晒、防潮、防火、防高（低）温，对外界环境要求低，易于维护，同时其精度比较高，称重轻，精确可靠，操作简单。
数码管采用BCD编码显示数字，程序编译容易，资源占用较少。
根据以上的论述，采用方案二。
在本系统中，我们采用了八段四位一体数码管串口的动态显示。
1.3.4 键盘模块的选择在对日期和时间进行切换，对日期和时间进行调节校准过程中，系统需要产生激励电流，因此需要用按键。
方案一：使用独立式键盘。
独立式键盘是指直接用IO口线构成的单个按键电路。
独立式按键电路配置灵活，软件结构简单。
方案二：使用矩阵式键盘。
矩阵式键盘是由行线和列线组成，按键位于行、列的交叉点上，行线、列线分别连接到按键开关的两端。
其特点是简单且不增加成本，这种键盘适合按键数量较多的场合。
根据以上的论述，因本系统需要的按键不多，日期加1键，月数加1键，年数加1键，分数加1键，时数加1键，时间日期切换键，要求简单。
所以采用方案一独立式键盘。
1.3.5总体方案论证与选择按照系统设计功能的要求，初步确定系统由主控模块、时控模块、及显示模块和键盘接口模块共4个模块组成。
主控芯片使用51系列STC89C52RC单片机，时钟芯片使用美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟DS1302。
采用DS1302作为计时芯片，可以做到计时准确。
更重要的是，DS1302可以在很小电流的后备电源（2.5～5.5V电源，再2.5V时耗电小于300nA），而且DS1302可以编程选择多种充电电流来为后备电源进行慢速充电，可以保证后备电源基本不耗电。
显示模块采用普通的共阳极四位一体八段LED数码管。
第二章系统硬件电路设计2.2系统硬件概述2.2.1 主控制器STC89C52RCSTC89C52RC单片机是宏晶科技推出的新一代高速、低功耗、超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟、机器周期和6时钟、机器周期可以任意选择。
主要特性如下：●增强型8051单片机，6时钟、机器周期和12时钟、机器周期可以任意选择，指令代码完全兼容传统8051单片机。
●工作电压：5.5V~3.3V●工作频率范围：0~44MHz。
●用户应用程序空间为8K字节●片上集成512字节RAM●通用IO口32个，复位后为：P1P2P3P4是准双向口弱上位，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为IO口用时，需加上拉电阻。
●ISP(在系统可编程)IAP（再应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RXDP3.0,TXDP3.1 ）直接下载用户程序，数秒即可完成一片。
●具有EEPROM功能●具有看门狗功能●共3个16位定时器计数器。
及定时器T0、T1、T2●外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒●通用异步串行口（UART）,还可用定时器实现多个UART●工作温度范围:-40~+85度（工业级）0~75度（商业级）●PDIP封装2.2.2时钟电路DS1302DS1302的性能特性:●实时时钟，可对秒、分、时、日、周、月以及带闰年补偿的年进行比较；●用于高速数据暂存的31*8位RAM；●最少引脚的串行IO；●2.5～5.5V电压工作范围；●2.5V时耗小于300nA；●用于时钟或RAM数据读写的单字节或多字节（脉冲方式）数据传送方式；●简单的三线接口；●可选的慢速充电（至Vcc1）的能力。
