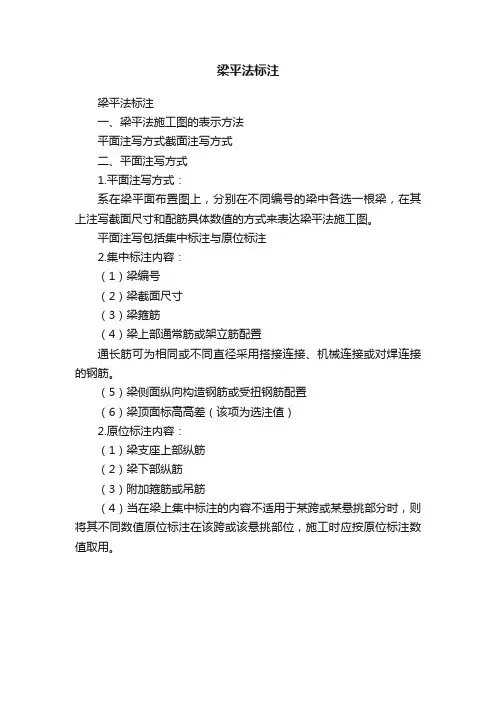

梁平法标注

梁平法集中标注的几种情况梁平法集中标注的几种情况根据梁的平法标注规则，平法标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工和预算时，原位标注优先。

如梁集中标注 2C25上部通长筋，梁中间支座原位标注7C25 4/3，说明有二根直径25的钢筋贯通，中间支座钢筋共6根25（含2根贯通筋），需另外配置2根一排支座负筋和3根二排支座负筋。

这种梁通长筋与支座负筋直径相同的设计较普遍。

其他特殊情况，梁支座负筋与梁通长筋直径不同。

如梁集中标注2C20上部通长筋，梁端支座原位标注5C25 3/2，2根直径20的通长筋不能连续通过支座，必须与支座连接后形成由不同直径组合的通长筋，支座钢筋伸入跨内的长度第一排为L0/3，第二排为L0/4，通长筋与第一排支座负筋搭接LlE。

这种设计极不合理，我不建议，因为它虽然通长钢筋用小了，其实反而浪费钢筋。

通长筋每跨都要与支座负筋100%搭接，一根通长筋每跨有2个接头，且这个搭接长度不是架立筋与支座负筋的搭接长度150㎜，而是基本锚固长度乘以搭接修正系数1.6。

如果把通长筋改成2C25，也不会增加钢筋用量，因为钢筋接头数量减少了，不必每跨都搭接。

接头位于梁跨中1/3区域，接头百分率50%甚至可以控制在25%，搭接修正系数也可以减少为1.4或1.2。

其次，这种通长筋与支座负筋设计成不同直径对梁受力也不利，因为在支座附近1/3区域上部出现许多密集的绑扎接头，而这个正是梁负弯矩最大处，其实是不宜设置接头的。

当梁上部既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋，架立筋写在加号后面的括号内。

当全部采用架立筋时，则将其全部写入括号内。

当梁既有通长筋又有架立筋时，通长筋与支座负筋直径相同时，通长筋在梁跨中1/3区域连接，梁通长筋直径与支座负筋直径不同时与支座负筋搭接长度为LlE，架立筋与支座负筋搭接150㎜。

教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

梁平法标注资料梁平法施⼯图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝⼟强度等级等看图要点：1 根据相应的建筑平⾯图，校对轴线⽹、轴线编号、轴线尺⼨；2 根据相应的建筑平⾯图的房间分隔、墙柱布置，检查梁的平⾯布置是否合理，梁轴线定位尺⼨是否齐全正确。

3 仔细检查每⼀根梁的编号、跨数、截⾯尺⼨、配筋、箍筋、相对标⾼。

⾸先根据梁的⽀承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密⽽且间距不是100，⽽是5d纵向钢筋连接区域的箍筋加密，与抗震⾮抗震⽆关4 若为主梁时，检查附加横向钢筋有没有遗漏，截⾯尺⼨、梁的标⾼是否满⾜次梁的⽀承要求。

5 检查梁的截⾯尺⼨及梁的相对标⾼与建筑图洞⼝尺⼨、洞顶标⾼、节点详图等有⽆⽭盾。

检查集中标注的梁上部通长钢筋与原位标注的钢筋有⽆⽭盾；6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有⽆⽭盾；问清楚往往某些图纸出现⼀些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有⽀座这是很普遍的设计通病楼梯间平台梁、平台板没有⽀座，是很普遍的设计通病因为楼梯梁、平台板⼀般搁置在后砌填充墙上在施⼯主题需要⼈员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有⽀座的问题发⽣9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 ⾮矩形截⾯梁，还得结合截⾯详图看图，且应看与建筑图中的详图有没有⽭盾⾮矩形截⾯梁，如果没有剖⾯图，就得盯着设计要⾮矩形截⾯梁，如果没有剖⾯图，就得盯着设计要剖⾯详图——因为⾮矩形截⾯梁——平法写不到家——唯有画图，才可以看出那个⾓⾓落落有或者没有钢筋这主要是⼀些装饰线条等⾮矩形截⾯类梁构件11 初学者可以通过亲⾃翻样，画出梁的配筋⽴⾯图、剖⾯图、模板图、甚⾄画出各个钢筋的形状和尺⼨动⼿画画，看图识图，⽤图来配合思考12 检查各设备专业的管道、设备安装与梁平法施⼯图有⽆⽭盾，楼层较⼤设备基础下⽅，⼀般应设置梁。

平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。

三、标注。

标注分为集中标注和原位标注。

1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。

标注分集中标注和原位标注。

当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。

（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。

如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。

梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。

如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。
