电动平开门规格、配置及技术指标
本文档旨在提供关于电动平开门的规格、配置及技术指标的详
细信息。
以下是所需内容：
1. 规格
- 尺寸：电动平开门的尺寸应根据具体要求进行设计和定制。
- 材质：常见的电动平开门材质包括钢铁、不锈钢、铝合金等。
- 颜色：电动平开门的颜色可以根据客户要求进行定制或选择
常见的标准颜色。
- 开关方式：电动平开门可以采用手动开关或遥控开关方式。
- 驱动方式：电动平开门的驱动方式可以是电动驱动或液压驱动。
2. 配置
- 电动机：电动平开门需要搭配高质量的电动机，以实现平稳
的开闭动作。
- 控制器：电动平开门配备先进的控制器，用于控制开关、速度和其他相关参数。
- 电源：电动平开门需要可靠的电源供应，以确保正常运行。
- 传感器：电动平开门可以配备感应传感器，以便在检测到人员或障碍物时停止开闭动作。
- 灯光：电动平开门可以配备灯光装置，以提供适当的照明效果。
3. 技术指标
- 动力需求：电动平开门的动力需求应根据门的尺寸和材质进行计算。
- 速度：电动平开门的开闭速度可以根据具体需求进行调节，通常在1-2米/秒之间。
- 负载能力：电动平开门的负载能力应根据门的尺寸和材质进行计算。
- 噪音水平：电动平开门的噪音水平应控制在合理范围内，以确保舒适和安静的环境。
以上是电动平开门的规格、配置及技术指标的详细信息。
如有更多问题或需要进一步讨论，请随时告知。
电动开窗机安装使用说明产品名称：消防电动装置(消防电动开窗机)产品型号：OYE-M概述OYE-M型链式消防电动装置主要有变速箱、直流电机组成，通过改变直流电压的级性实现电机的正反转，使得链条完成伸缩功能。
由于采用有电子过流保护电路和限位开关，保证产品性能的稳定和电机运行的平稳。
此款开窗器是一款独特的链式驱动开窗机，链条采用优质高强度锰钢材质，表面进行防锈及腐蚀处理。
特殊的链节形状保证链条自身在受外力的情况下不发生弯曲以及运行的高平稳。
此款开窗机精巧的外观可与窗体达到对称协调的效果，且具有推拉力大、低噪音等显著特点。
可平行并紧贴窗框安装，隐蔽性较好，不占用空间。
产品组成及技术参数1、产品装箱单（安装使用前请核对产品组件是否齐全）序号名称数量a OYE-M型链式消防电动装置 1b 链条头支架 1c M5丝杆 1d 左支架 1e 右支架 1f M6镀锌台阶螺钉 2g ST4.8x16镀锌自攻螺丝8h M5螺帽 22、产品技术参数项目参数型号名称消防电动装置（消防电动开窗器）外观材质铝合金输入线两线制（棕、蓝）工作电压DC24±15％最大电流 1.2A保护方式电流过载保护、行程限位保护推拉力400N开启行程100mm—1000mm任意定制使用寿命≤30000次产品安装使用说明1、使用和维修a、儿童不得接触本产品。
b、仔细观察推杆连接端头，在未确定完全停止前不要直接接触。
c、至少半年一次的电缆线检查，避免老化破损短路。
d、要经常检查有无异物可能被夹在窗扇间，以避免影响窗户的正常开启或关闭。
e、请勿自行拆卸本产品。
f、在开窗器工作时，不要将手或者其他物品放入其间，以免发生危险。
如果本产品功能失效或异常时，请联系售后服务人员。
g、如果本产品开箱有任何疑问，请先查看使用说明，若不能解决联系售后服务人员。
2、安装要求a、由专业人员安装或在专业技术人员指导下安装。
b、线路连接必须由相应技术培训安装或者指导安装。
电动开窗器开窗器应为电动螺杆式驱动器. 行程不低于750MM。
开窗器的工作电压为24V DC.开窗器内部应有过载保护功能, 防止因负载过大而损坏驱动器.适用环境为-20至700C开窗器防护等级应为IP65开窗器开启力量不小于750N开窗器安装配件与开窗器连接的位置应在开窗器总长度范围内任意可调. 投标时应提供开窗器和安装配件的样品1套.开窗器生产厂应提供开窗器安装图和控制箱原理图。
开窗器的最低开启次数可参照德国工业标准DIN18232第3部分《排烟排热设备的检测》中第3.3款功能检测的规定：”应使用生产厂家提供的电源手动操作开启50次, 由此确定开窗器的功能可靠性。
如果开窗器除用于排烟排热目的还要进行日常换气，则要进行开启和关闭20,000次的功能检测.” 提供国际权威机构出具的产品质量证书。
具备过载保护功能。
控制箱控制箱的输入电压应为230VAC 50HZ。
控制箱防护等级不小于IP54.控制箱最大输出不超过32A。
输入电源应有保险管保护，变压器次级和开窗器供电电源也应有相应的保护。
控制箱与开窗器的连接应有监视电路，当开窗器连线断路时，控制箱应提供故障显示。
控制箱应可以连接换气开关，可以根据日常换气需要开窗或关窗。
控制箱应可以连接风雨传感器，在日常换气状态下遇建筑体外风力过大或有雨时，自动将窗户关闭，但如遇紧急状态，控制箱仍必须将窗户打开。
控制箱应有内部的自我监控功能和状态显示，表明系统“正常”，“断电”，或“故障”等状态。
与控制箱连接的紧急按钮应可以在紧急状态下将窗户打开，并在紧急状态消失后将窗户关闭，使系统恢复正常状态。
紧急按钮应有“系统正常”，“开窗”，“故障”和“报警”的显示。
控制箱应具备与消防中心的联系功能，可以通过消防中心开窗或关窗，并将系统状态（如报警，开窗，故障）通知消防中心。
DHLX系列电动链式开窗器安装说明书装箱清单及装配图装箱清单g fedcba序号名称数量a 电动链式开窗器 1b 安装支架（R.L） 2c 安装支架六角螺钉 2d 链条固定架 1e 链条固定架插销 1f 圆头螺母 2g φ5圆头自攻螺钉8 开窗器的外形及接线说明棕色蓝色LAN开关黑色NLB棕色蓝色+-开关+-交流AC220V接线方案直流DC24V接线方案黄绿色规格型号及参数规格参数单位技术资料CM - DC24V CM - AC220V推力/拉力N 400/600 400/600最大工作电流 A 1.0/1.2 0.3/0.4行程距离mm 50~800 50~800推动速度mm/sec ~10 ~10工作电压V DC24V±10%AC220V±10%环境温度℃-20~ +75 -20~ +75防护等级IP 32 32 用于上、中、下悬窗、外倒窗、内倒窗、平开窗、天窗等各种窗型；有多种支架可供选择，以满足不同的安装需求；行程、推拉力、表面颜色可根据客户的需求来定制；'.'.图２开窗器内置电子装置，利用微电脑芯片（MCU ）来控制，具有遇障碍物过载保护的功能。
安装步骤确定窗户开启扇的中心线，如图1；使窗户开启扇的中心线与链条固定架的中心线相重合，链条固定架长孔的方向与链条内侧保持一致，兼顾链条收回到开窗器内时窗户关紧状态，然后用2个φ5*25mm 圆头自攻螺钉固定，如图2；根据链条固定架的位置确定出安装支架的位置，链条与开窗器要保持垂直，每个安装支架分别用3个φ5*25mm 圆头自攻螺钉固定，如图3；将开窗器放在两个安装支架中间，两端分别用1个六角螺钉固定；然后将链条前端固定块放入链条固定架中间，将链条固定架插销插入，然后在两端锁上螺母，如图4。
图１中心线图３图４安装形式安装注意事项开窗器在安装前可先通电运行一个往返行程，检测开窗器在没有安装前是否完好；开窗器安装前检测窗户开启行程是否大于开窗器的开启行程，窗户开启是否正常；安装链条固定架时，长孔的方向要与链条的内侧保持一致；链条与窗框不能接触，要保持3mm 以上的距离；开窗器在工作前要将控制器电源断开，防止发生电击危险；开窗器运行时，不要将手放在窗框与窗扇之间，防止发生夹手危险；开窗器安装必须由经过专业培训的人员进行安装和连接线路，该安装人员必须熟悉智能窗控系统的技术参数标准和安全标准。
随着遥感和传导技术的成熟，在智能门窗控制上，可以实现多种智能门窗的感应控制方式，从基本的手机控制、面板控制到风雨感应控制，声音控制和手势控制。
这块智能门窗开窗电机的齿轮箱可以设计到，直径22mm，额定电压3-24V，功率15W，额定转速5-6000rpm。
主要结构由驱动无刷电机、齿轮箱组装而成的行星齿轮减速机，具备减速、调节扭矩功能；步进电机的功率、直径规格、电压，齿轮箱的减速比、输出扭矩、齿轮箱传动结构、回转精度、传动噪音、齿轮材质等技术参数是定制开发而成；门窗智能开窗器可选标准齿轮箱技术参数范围：直径规格：22mm、24mm、26mm、28mm、32mm、38mm（可定制）电压：3V-24V（可定制）功率：0.5W-50W（可定制）减速比：5-1500（可定制）扭矩范围：1gf-cm到50kgf-cm（可定制）直径范围：3.4mm-38mm（可定制）输出转速：5-2000rpm（可定制）噪音：45DB（可定制）齿轮箱材质：塑胶、金属（可定制）驱动电机：步进电机（可定制）齿轮箱传动结构：按需求定制产品特点：传动精度高、减速范围广、力矩大、质量轻、噪音低、耗能低、寿命长等优点（可定制）。
门窗智能开窗电机22mm齿轮箱产品分类：五金行星齿轮箱外径：22mm材质：五金旋转方向：cc&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤120N(烧结轴承);≤170N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)门窗智能开窗电机22mm齿轮箱结构：门窗智能开窗电机齿轮箱图纸：门窗智能开窗电机22mm齿轮箱马达参数：定制开发案例：项目名称：智能电动窗帘齿轮箱项目介绍：采用人字齿的设计，解决管状行星电机齿轮箱的在室内遮阳的噪音小，大大提高了生活的品质。
厂家介绍深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。

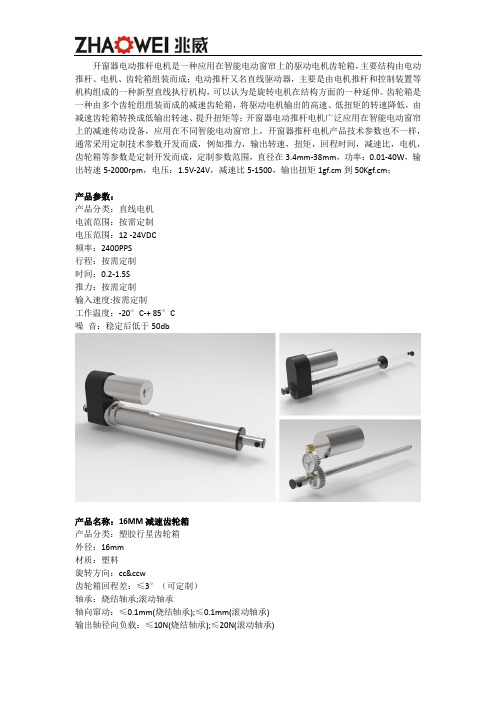

开窗器电动推杆电机是一种应用在智能电动窗帘上的驱动电机齿轮箱，主要结构由电动推杆、电机、齿轮箱组装而成；电动推杆又名直线驱动器，主要是由电机推杆和控制装置等机构组成的一种新型直线执行机构，可以认为是旋转电机在结构方面的一种延伸。
齿轮箱是一种由多个齿轮组组装而成的减速齿轮箱，将驱动电机输出的高速、低扭矩的转速降低，由减速齿轮箱转换成低输出转速、提升扭矩等；开窗器电动推杆电机广泛应用在智能电动窗帘上的减速传动设备，应用在不同智能电动窗帘上，开窗器推杆电机产品技术参数也不一样，通常采用定制技术参数开发而成，例如推力，输出转速，扭矩，回程时间，减速比，电机，齿轮箱等参数是定制开发而成，定制参数范围，直径在3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，电压：1.5V-24V，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；产品参数：产品分类：直线电机电流范围：按需定制电压范围：12 -24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品名称：16MM减速齿轮箱产品分类：塑胶行星齿轮箱外径：16mm材质：塑料旋转方向：cc&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤10N(烧结轴承);≤20N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)定制开发方案：项目名称：电动窗帘智能化解决方案项目背景：电动窗帘是通过电机驱动无线对窗帘的操控的方式。
从安装上又可分为内置式和外置式。
内置式电动窗帘看不到电机，从表面看只有轨道，电机在轨道里面跑动；外置式顾名思义电机裸露在外面。
要想选择好的电动窗帘，首先必须选择合适的电机。
电动窗帘电机按窗帘类型来分,主要为管状电机、开合帘电机、百叶帘电机等。
电动开窗机技术参数
一、KC2上悬侧窗电动开窗机
1、技术参数：
类型：KC2-1ⅠD
电源电压：380v、220v
频率：50Hz
电动功率：0.55KW
电机转速：1440r/min
行程：1000mm
参照图集：06CJ06-1
2、安装
安装过程是先在窗扇关闭状态下安装撑脚、齿条、中支座、左右支座、传动管等配件，检查各部件符合安装要求之后用手摇把摇动开窗机，试启闭窗扇，达到灵活自如并能满足开窗角度后接通电源，调整行程开关位置，做到窗扇开关到位能准确停止。
调好之后在传动管、拉杆转轴及窗扇铰链等传动部位注入润滑油。
电气控制箱安装在便于操作的地方。
二、滑槽式推拉窗电动开窗机
1、技术参数：
电源电压：220v
电流A：根据需要确定，0.15、0.18、0.2
最大驱动力N：根据需要确定,500、750、1000
行程：900mm
速度（m/s）：8.4（500N）、9.5（750N）、11（1000N）参照图集：13CJ06-2。
厂房电动通风窗控制系统配置方案北京博瑞恒基智能门窗技术有限公司2015年03月一、配置方案 1、根据实际情况，电动窗的分布可能有(目前没有施工图纸，无法确定)，即电动通风窗的分布情况：2、 中央控制箱配置及通风控制系统说明：从图纸上看共计有1樘幕墙窗MQD2427，2扇电动窗，厂房幕墙上有多组同样的幕墙窗，根据成本考虑，建议按照房间分组控制电动窗的开启、闭合，达到电动通风、换气的目的。
（1） 大于5樘小于10樘的房间，电动窗开启扇的数量在10~20扇之间，我司建议每个房间分别配置1台（输出：24VDC/20A ）的通风窗控制箱，1套通风开关。
（2） 小于5樘的房间，电动窗开启扇的数量在2~10扇之间，我司建议每个房间分别配置1台（输出：24VDC/10A ）的通风窗控制箱，1套通风开关。
（3） 仅有1樘的房间，电动窗开启扇的数量是2扇，我司建议每个房间分别配置1套单路86盒无线直流接收器(含开关功能)。
序号控制区域开启形式规格数量备注1大于5樘小于10樘上悬外开窗宽11500×高1800mm 最多20扇2小于5樘上悬外开窗宽11500×高1800mm 最多10扇3仅有1樘上悬外开窗宽11500×高1800mm2扇控制机构每个房间（以1组为单位）配置：1台通风窗控制箱（输出：24VDC/20A ） 1台通风窗控制箱（输出：24VDC/10A ） 2套通风开关1套单路86盒无线直流接收器(含开关功能)驱动机构每窗配置：1台推程300mm 单链式电动开窗器二、 报价清单：注意：因目前没有电动窗具体的施工图纸，仅报价仅为产品单价32扇（房间最多20扇电动窗、房间最多10扇电动窗、房间2扇电动窗）进行报价，仅为参考。
序号产品名称型号单位数量单价金额备注1单链式电动开窗器CH-300台32¥800¥25,600输出：24VDC 推程：300mm 2通风窗控制箱E203-20A 台1¥4,000¥4,000输出：24VDC/20A 3通风窗控制箱E203-10A台1¥4,000¥4,000输出：24VDC/10A 4手动开关DG 套2¥50¥1005单路86盒无线直流接收器(含开关功能)24V30W40S套1¥400¥400¥34,100¥6,820¥40,920肆万零玖佰贰拾圆整产品合计产品安装、布线费合计工程合计产品检测、认证：1.通过国家强制性3C认证。
技
技术支持
版本 : A/00
Mechanical Limit
机械行程限位
DJ29DS 链条式推窗器
产品说明书
链条出口行程设置键
可设置长行程或短行程
（左边为短行程，
右边为长行程）行程调节：拨动行程调节开关，可设置长短行程（仅两档）。
过载保护：当推窗器过载时，自动保护断电，需重新上电。
参数说明：
杜亚开窗机
电机外型代号
直流标准型
拉力/推力（N）
行程（mm）
DJ 29 DS -- 250 / 300
24V
Single manual switch for DC motor 单通道翘板开关
Single manual switch for DC motor 不可反弹翘板开关
DC126Rebound mechanic switch 可反弹翘板开关
DC127
可适配的机械开关
DC128
用螺丝将支架固定在窗户上用连接头连接链条和窗户。
电动开启窗方案
1、幕墙立面开启窗（窗扇开启角度为0-75°）
2、电动原理图
控制箱为控制窗扇开启，可分开控制也可统一控制，1区是指面积大小可分区控制，风雨传感器：在风力达到要求级（可调）时可自动关闭；在感应到雨水时自动关闭。
寿命8-10年。
可以配置遥控器，遥控的距离受到限制（不能超过10m）
3、电动开启器（推拉杆）技术参数
外壳长度L=行程*300mm
行程推力时：1200mm（量大）拉力时：1500mm（量大）
直径40mm
推拉力800N 1200N 静止锁紧力3000N
工作电压24V
量大电流 1.2-2A
推杆形式优质304不锈钢防护等级IP65
工作寿命30000次以上
使用环境温度-25℃-+65℃4.控制箱线路图
中控箱为开关控制箱、电路控制箱，电流30A
5.现场现状
5、现场现状
6、根据要求现场拟开启窗：
拟开启窗平面位置图
拟开启幕墙窗平面、侧面、剖断图
说明：经现场考察原设计每组开启扇为宽1400mm x高1000mm，上下开两扇，与现场幕墙分隔模数不一致，不符合现场的实际。
根据现场的实际，为了安全和确保达到原有的设计要求，现每组开启扇改为宽1800mm x高1350mm，开启角度为0-75°（可调），开启扇共六扇（南北各为三扇），开启扇的位置详见平面图，开启扇以下部分为固定扇。
型材采用：和平幕墙铝材
电动开启器、风雨传感器、控制箱均采用国内名牌：美思拓。
