第x篇低压加热器检修工艺规程第一章低压加热器结构概述第一节低压加热器工作原理1.1 概述本厂330MW机组共四台低压加热器，本低压加热器为卧式，双流程表面式、水室与壳体采用法兰连接。

1.2 工作原理：低压加热器的作用是利用在汽轮机内做过部分功的蒸气，抽至加热器内加热给水，提高水的温度，减少了汽轮机排往凝汽器中的蒸汽量，降低了能源损失，提高了热力系统的循环效率。

加热器的受热面一般是用黄铜管或无缝钢管构成的直管束或U形管束组成的。

被加热的水从上部进水管进入分隔开的水室一侧，再流入U形管束中，U形管在加热器的蒸气空间，吸收加热蒸气的热量，由管壁传递给管内流动的水，被加热的水经过加热器出口水室流出。

第二节高压加热器结构组成2.1结构简介主要结构是由壳体、水室、传热管、隔板、防冲板和包壳板组成，具体见图（2-I）。

其中，NO7、8两台低加为一个壳体，安装于凝汽器接颈内。

检修为抽芯式，在两加热器芯子上均装有滚轮。

本低压加热器的加热面设计成两个区段，一是凝结段，二是疏水冷却段。

第二章低压加热器主要技术规范第一节低压加热器设备参数1.1 主要参数：第三章检修周期及检修项目第一节检修周期1.1检修周期1.1.1高压加热器A级检修周期为4年。

1.1.2高压加热器C级检修周期为1年。

第二节检修项目2.1 检修项目2.1.1 A级检修标准项目2.1.1.1 水室密件的维修,更换密封垫片。

2.1.1.2 检漏及堵管。

2.1.1.3 水室检查及清理。

2.1.1.4 安全阀.水位计等附件的解体检查及另部件更换。

2.1.1.5 更换法兰螺栓及密封垫片。

2.1.1.6 水.汽侧水压试验。

2.1.2 C修标准项目2.1.2.1 清洗水位计，更换盘根或玻璃管。

2.1.2.2 各阀门检查，加盘根。

2.1.2.3 安全阀整定、校验1.2.3 特殊项目1)壳体解体检修。

2)更换新管。

第三节检修前的准备工作3.1 检修前的准备3.1.1备齐专用工具、检修用料等。

施工技术方案报审表编号：HTPCC-TS-021本表一式三份，业主、总承包商、承包商各存一份。

河南第二火电建设公司河南第二火电建设公司印尼项目部调试所第2页共10页批准：质检科：安检科施工科：审核：编制：河南第二火电建设公司印尼项目部调试所第3页共10页1 目的为了更好地实施高、低压加热器和除氧器设备的现场试运，通过对该设备及相关系统的调试，保证给水参数正常，高、低压加热器保护、联锁、信号正确，除氧效果符合要求，确认各电动门、调节门及安全门动作正确，达到《火电工程调整试运质量检验及评定标准》所规定的要求，为整套启动顺利进行打下良好基础。

2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》；2.2《火电工程调整试运质量检验及评定标准》；2.3《火电工程启动调试工作规定》；2.4《电力建设施工及验收技术规范》；2.5制造厂家及设计院相关资料。

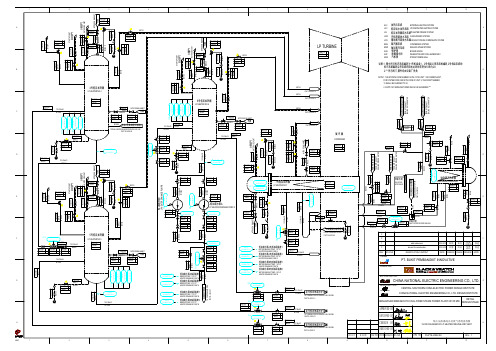

3 设备系统简介印尼INDORAMA2×30机组，其回热加热系统为6级，即有2台高压加热器、3台低压加热器和1台除氧器，加热器疏水采用逐级回流方式，为保证正常疏水，系统中配置一台低加疏水泵。

主要技术规范如下：河南第二火电建设公司印尼项目部调试所第4页共10页3.4 低加疏水泵4 调试内容及验评标准4.1 调试内容：4.1.1 热工信号及联锁保护校验4.1.2除氧器安全门的整定4.1.3 高、低压加热器系统的投运4.1.4 除氧器投运及动态调整4.2 验评标准4.2.1 无泄漏；4.2.2 出水温度符合设计要求；4.2.3 逆止阀动作可靠。

河南第二火电建设公司印尼项目部调试所第5页共10页4.2.4 给水含氧量不大于7μg/L。

5 组织分工5.1调试人员负责方案的编写, 组织有关人员进行系统试运，并做好记录。

5.2安装单位负责设备、系统及临时管道安装、维护、消缺。

5.3运行人员负责对系统检查、设备的操作。

6 使用仪器设备7 调试应具备的条件7.1 设备、仪表及系统已安装完毕，施工单位应提供具有文字证明的设备、系统检查与核查验收的记录及文件资料；7.2 手动、电动阀门及各抽汽逆止门方向正确、动作灵活，无卡涩，有关调试单位应出具试验记录；7.3 试运现场已清扫、道路通畅，试运区有照明，通讯手段完备；水源可靠，排水地沟已清扫干净并保证排水通畅；7.4 与高、低压加热器、除氧器联接的水侧管路已冲洗合格，并经工程监理认证；7.5 水/汽侧安全门安装前打水/汽压校验动作正常，并出具安全门整定记录及鉴证；7.6 热工信号及联锁保护传动试验合格，由热工专业出具传动试验记录；7.7 CRT具备操作条件，热工测点（温度、压力、流量、水位等）调试完毕，相关专业出具调试记录；7.8 由分部试运组根据以上条目的完成情况，下达本系统试运许可令；7.9 水位计应清洁透明，并装有坚固的保护罩；7.10 水箱支座应清扫干净，应保持水箱自由膨胀。

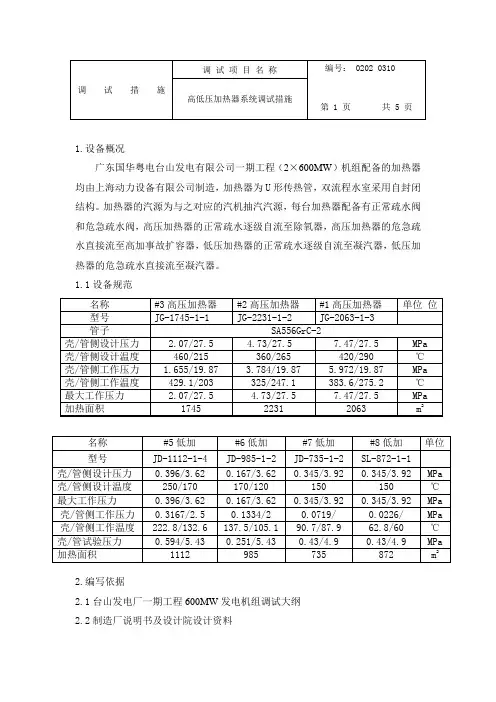

1.设备概况广东国华粤电台山发电有限公司一期工程（2×600MW）机组配备的加热器均由上海动力设备有限公司制造，加热器为U形传热管，双流程水室采用自封闭结构。

加热器的汽源为与之对应的汽机抽汽汽源，每台加热器配备有正常疏水阀和危急疏水阀，高压加热器的正常疏水逐级自流至除氧器，高压加热器的危急疏水直接流至高加事故扩容器，低压加热器的正常疏水逐级自流至凝汽器，低压加热器的危急疏水直接流至凝汽器。

1.1设备规范2.编写依据2.1台山发电厂一期工程600MW发电机组调试大纲2.2制造厂说明书及设计院设计资料2.3火电工程启动调试工作规定建质（1996）40号文颁发2.4火电工程调整试运质量检验及评定标准3.调试目的通过现场冷态和热态调试，使设备长期安全可靠地运行，并达到设计规定的要求。

4.调试应具备的条件4.1场地平整，保温齐全,照明足够，通讯设施完好。

4.2各仪表齐全良好，表计一次门开启，热工电源正常。

4.3玻璃水位计完整透明，水位计上下阀门开启，照明正常。

4.4加热器相关系统正常。

4.5汽水侧安全阀冷态试校动作灵活无泄漏，动作值初步整定。

（由谁负责说明一下）4.6设备阀门挂牌，介质流向准确无误。

4.7各电动门、电磁阀、调节阀冷态试校动作灵活可投用。

（高加临时冲洗管应作为条件之一）5.调试项目及工艺5.1加热器的冲洗与投用5.1.1准备工作和注意事项。

5.1.1.1场地平整，照明良好。

5.1.1.2加热器水侧已冲洗过。

5.1.1.3设备安装结束，有关的电动门、手操门等校验合格，操作灵活。

5.1.1.4投运加热器时，注意水位计读数及可能出现的假水位现象。

5.1.1.5高加、低加投运前所有的试验结束，保护投入。

5.1.1.6加热器冷态启动或加热器运行工况发出变化时，温度变化率限定在56℃/h，必要时可允许变化率≤110℃/h，但不能超过此值。

5.1.1.7加热器汽侧安全门应在安装前校验好。

5.1.1.8投运或停用加热器及做保护校验时应事先通知值长及运行人员，注意水压及水温的变化。

一,给水回热加热系统是将汽轮机的某些中间级后抽出部分蒸汽去加热凝结水，由于回热抽汽不进入凝汽器，这部分蒸汽不产生冷源损失，使冷源损失减小；同时，使给水温度得到提高，炉内换热温差降低，减小了不可逆损失，这样机组的热效率得到提高。

如果回热加热器经常泄漏，投入率较低，将直接影响汽轮发电机组的经济性。

二,低压加热器的工作原理表面式加热器可分为立式加热器和卧式加热器两种。

立式加热器占地面积小、检修方便，但其传热效果要低于卧式加热器，由于便于布置，发电厂中应用较广。

表面式加热器的水侧进、出口容水空问称为水室，主凝结水在管内走，加热蒸汽在管外走。

低压加热器的受热面是由铜管直接胀接在管板上组成的管束，管柬用专门的管架加以固定。

为了便于加热器换热面的清洗和检修，整个管束制成一个整体，便于从外壳里抽出。

被加热的水由进口进入水室，流经u 型管束后流入出口水室流出。

加热蒸汽由加热器外壳上部引入汽空间，借导向板的作用，使汽流成S形流动，冲刷铜管管壁进行凝结放热。

加热蒸汽进口处管束外壁装有防护板，以减轻汽流对管束的冲刷及磨损，延长铜管的使用寿命。

三,低压加热器漏泄的原因分析根据电厂低压加热器的运行情况可以看出，随着机组运行时间的增长，低压加热器漏泄越来越严重。

U型管加热器内部管系漏泄主要分为管子与管板胀接处漏泄和管壁漏泄。

漏泄原因主要是低压加热器运行时的温差过大产生热应力、管板变形、堵管工艺不当、制造质量不良等；其次是由于汽水的冲刷、磨损、腐蚀、振动造成的管壁变薄。

3．1 管子与管板胀接处漏泄(1) 温差过大热应力的影响电厂低压加热器受热面为铜管退火处理后弯制而成，因受嫩江流域水质影响受热面结垢较严重，铜管内壁结垢之后将造成内壁与外壁的温差升高，造成管束的热应力增大，使铜管很容易漏泄。

加热器在启停过程中温升率、温降率超过规定，使低加的管子和管板受到较大的热应力，使管子和管板在胀接处发生损坏。

加热器温降率的允许值为1．7～2．0℃／min，而温升率的允许值为2～5"C／min，加减负荷时如果汽侧停止蒸汽过快，或汽门关闭后水侧仍继续进水，因管子管壁薄，收缩快，管板厚，收缩慢，常导致管子与管板的胀接处损坏。

仅供参考[整理] 安全管理文书低压加热器检修规程日期：__________________单位：__________________第1 页共10 页低压加热器检修规程、低压加热器设备结构概述及工作原理低压加热器是利用汽轮机作过功的部分蒸汽，通过换热来提高凝结水温度的设备。

低压给水加热器为卧式表面凝结式换热器，主要由壳体、水室、平圆形封头、管板、管束等部件组成。

#5、#6低加采用第五、六级抽汽，为外置式加热器，7#、8#低压加热器为组合体，7A/8A、7B/8B号低压加热器采用第七、八级抽汽放置在凝汽器喉部，为内置式加热器。

低加的壳体为全焊接可拆卸结构，以供抽出管束进行检修。

为维修方便，壳体上标有切割线，为了切割及焊接时保护管束，在切割线部位设有保护管束的不锈钢支撑环。

低加壳体的管接口均采用焊接连接，均伸出加热器表面或壳体外径至少300毫米，以便清理保温。

低压给水加热器上装有充氮保护接口。

低加由蒸汽凝结段、蒸汽冷却段和疏水冷却段组成，均采用内置式。

在所有运行工况下，疏水冷却段的管束均淹没在疏水中。

低加水室采用椭园柱段，加热器的管束材料采用不锈钢，管束与管板的连接均采用先焊接、后胀压的工艺。

加热器的凝结水进口、蒸汽进口、疏水进口设置不锈钢防冲板，使管子免受汽水直接冲击，而引起振动和腐蚀。

低加装设足够数量的管束支撑板与隔板，间距合适，避免在所有运行工况下发生管束振动。

支撑板与隔板的装配允许自由滑动。

支撑板与管板上的管孔，与管束同心，且管孔经绞孔与两侧倒角处理，以防管束被划伤。

每台低加均提供方便的通道，以便进行管板与管口检查。

低压给水加热器设置有人孔，密封可靠、装拆方便。

加热器汽侧和水侧设有高位点放空气接管及低位点放水接管。

低加设有放气系统，即启动排汽和正常运行排汽，该放气系统能排除蒸汽停滞区内的不凝结气体，从而使加热器不被腐蚀。

5#、6#低加汽侧设置有第 2 页共 10 页全启式安全阀，水侧也设置有安全阀，以防超压。
