液压伺服和比例控制系统历年试题

第二章思考题1、为什么把液压控制阀称为液压放大元件？ 答：因为液压控制阀将输入的机械信号（位移）转换为液压信号（压力、流量）输出，并进行功率放大，移动阀芯所需要的信号功率很小，而系统的输出功率却可以很大。

2、什么是理想滑阀？什么是实际滑阀？答： 理想滑阀是指径向间隙为零，工作边锐利的滑阀。

实际滑阀是指有径向间隙，同时阀口工作边也不可避免地存在小圆角的滑阀。

4、什么叫阀的工作点？零位工作点的条件是什么？答：阀的工作点是指压力-流量曲线上的点，即稳态情况下，负载压力为p L ，阀位移x V 时，阀的负载流量为q L 的位置。

零位工作点的条件是 q =p =x =0L L V 。

5、在计算系统稳定性、响应特性和稳态误差时，应如何选定阀的系数？为什么？ 答：流量增益q q =x L VK ∂∂，为放大倍数，直接影响系统的开环增益。

流量-压力系数c q =-p L LK ∂∂，直接影响阀控执行元件的阻尼比和速度刚度。

压力增益p p =x LVK ∂∂，表示阀控执行元件组合启动大惯量或大摩擦力负载的能力当各系数增大时对系统的影响如下表所示。

7、径向间隙对零开口滑阀的静态特性有什么影响？为什么要研究实际零开口滑阀的泄漏特性？答：理想零开口滑阀c0=0K ，p0=K ∞，而实际零开口滑阀由于径向间隙的影响，存在泄漏流量2cc0r =32W K πμ，p0c K ，两者相差很大。

理想零开口滑阀实际零开口滑阀因有径向间隙和工作边的小圆角，存在泄漏，泄漏特性决定了阀的性能，用泄漏流量曲线可以度量阀芯在中位时的液压功率损失大小，用中位泄漏流量曲线来判断阀的加工配合质量。

9、什么是稳态液动力？什么是瞬态液动力？答：稳态液动力是指，在阀口开度一定的稳定流动情况下，液流对阀芯的反作用力。

瞬态液动力是指，在阀芯运动过程中，阀开口量变化使通过阀口的流量发生变化，引起阀腔内液流速度随时间变化，其动量变化对阀芯产生的反作用力。

习题1、有一零开口全周通油的四边滑阀，其直径-3d=810m ⨯，径向间隙-6c r =510m ⨯，供油压力5s p =7010a P ⨯，采用10号航空液压油在40C 。

液压系统考试题库及答案一、单项选择题1. 液压系统的工作原理是基于（）。

A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A2. 在液压系统中，油液的不可压缩性是指（）。

A. 油液体积不变B. 油液密度不变C. 油液压力不变D. 油液温度不变答案：A3. 液压泵的主要功能是（）。

A. 提供动力B. 转换能量C. 控制流量D. 传递压力答案：B4. 液压缸的类型不包括（）。

A. 单作用缸B. 双作用缸C. 直线缸D. 旋转缸答案：D5. 液压系统中的节流阀主要用于（）。

A. 控制压力B. 控制流量C. 控制方向D. 控制温度答案：B6. 液压系统中的溢流阀的主要作用是（）。

A. 调节压力B. 保护系统C. 控制流量D. 控制方向答案：B7. 液压系统中的换向阀的主要功能是（）。

A. 调节压力C. 控制方向D. 保护系统答案：C8. 液压系统中的蓄能器的主要作用是（）。

A. 储存能量B. 调节压力C. 控制流量D. 控制方向答案：A9. 液压系统中的过滤器的主要作用是（）。

A. 储存能量B. 调节压力C. 清洁油液答案：C10. 液压系统中的密封件的主要作用是（）。

A. 储存能量B. 调节压力C. 防止泄漏D. 控制方向答案：C二、多项选择题1. 液压系统的优点包括（）。

A. 体积小、重量轻B. 响应速度快C. 可实现大范围无级调速D. 易于实现自动化控制答案：ABCD2. 液压系统中常见的故障包括（）。

A. 泄漏B. 过热C. 噪声D. 压力不足答案：ABCD3. 液压系统中的压力控制元件包括（）。

A. 溢流阀B. 减压阀C. 顺序阀D. 节流阀答案：ABC4. 液压系统中的流量控制元件包括（）。

A. 节流阀B. 调速阀C. 溢流阀D. 单向阀答案：AB5. 液压系统中的执行元件包括（）。

A. 液压缸B. 液压马达C. 换向阀D. 溢流阀答案：AB三、判断题1. 液压系统中的油液必须具备良好的润滑性。

液压系统考试题库及答案一、单项选择题1. 液压系统中，将机械能转换为液体压力能的元件是（）。

A. 泵B. 缸C. 马达D. 阀答案：A2. 液压系统中，用于控制液体流动方向的元件是（）。

A. 泵B. 缸C. 马达D. 换向阀答案：D3. 液压系统中，用于控制液体流量的元件是（）。

A. 泵B. 缸C. 节流阀D. 换向阀答案：C4. 液压系统中，用于控制液体压力的元件是（）。

A. 泵B. 缸C. 溢流阀D. 换向阀答案：C5. 液压系统中，用于储存液体的元件是（）。

A. 油箱B. 泵C. 缸D. 马达答案：A二、多项选择题1. 以下哪些元件属于液压系统中的动力元件（）。

A. 泵B. 缸C. 马达D. 阀答案：A、C2. 以下哪些元件属于液压系统中的执行元件（）。

A. 泵B. 缸C. 马达D. 阀答案：B、C3. 以下哪些元件属于液压系统中的控制元件（）。

A. 泵B. 缸C. 阀D. 油箱答案：C4. 以下哪些元件属于液压系统中的辅助元件（）。

A. 油箱B. 管路C. 过滤器D. 泵答案：A、B、C5. 以下哪些元件属于液压系统中的保护元件（）。

A. 溢流阀B. 泵C. 缸D. 过滤器答案：A、D三、判断题1. 液压泵是将液体压力能转换为机械能的元件。

（）答案：错误2. 液压缸是将液体压力能转换为机械能的元件。

（）答案：正确3. 液压马达是将机械能转换为液体压力能的元件。

（）答案：错误4. 液压系统中的换向阀用于控制液体的压力。

（）答案：错误5. 液压系统中的溢流阀用于控制液体的流量。

（）答案：错误四、填空题1. 液压系统中，______元件可以将液体的压力能转换为机械能。

答案：执行2. 液压系统中，______元件可以将液体的机械能转换为压力能。

答案：动力3. 液压系统中，______元件用于储存液体。

答案：油箱4. 液压系统中，______元件用于控制液体的流动方向。

答案：换向阀5. 液压系统中，______元件用于控制液体的压力。

伺服系统题库
一、选择题
1. 以下哪个选项是伺服系统的主要功能？（）
A. 调整位置和速度
B. 调整压力和流量
C. 调整温度和粘度
D. 放大机械功率
2. 下列哪个部件在伺服系统中扮演反馈元件的角色？（）
A. 凸轮
B. 编码器
C. 气缸
D. 电磁阀
3. 当伺服电机受到外部指令信号的变化时，它的响应速度通常会受到哪些因素的影响？（）
A. 电机的扭矩
B. 电机的转速
C. 电机的惯量
D. 电机的功率
4. 下列哪个选项不是伺服系统的主要优点？（）
A. 高精度
B. 高效率
C. 对负载变化有很好的适应性
D. 能直接将电能转化为机械能
5. 下列哪个选项是液压伺服系统的特点？（）
A. 通过电气信号控制液压油流量
B. 通过机械结构实现位置反馈
C. 需要额外的冷却设备
D. 需要对液压油进行过滤
二、简答题
1. 简述伺服系统的工作原理。

2. 为什么伺服系统通常需要使用反馈元件？请给出两个原因。

3. 伺服电机在哪些情况下可能发生过热？请列举两个可能的原因。

4. 为什么液压伺服系统通常比电气伺服系统更容易受到环境因素的影响？请给出两个可能的原因。

三、论述题
1. 请论述如何提高伺服系统的可靠性？可以从硬件和软件两个方面给出建议。

2. 在伺服系统中，反馈元件的选择对于系统的性能有哪些影响？请举例说明。

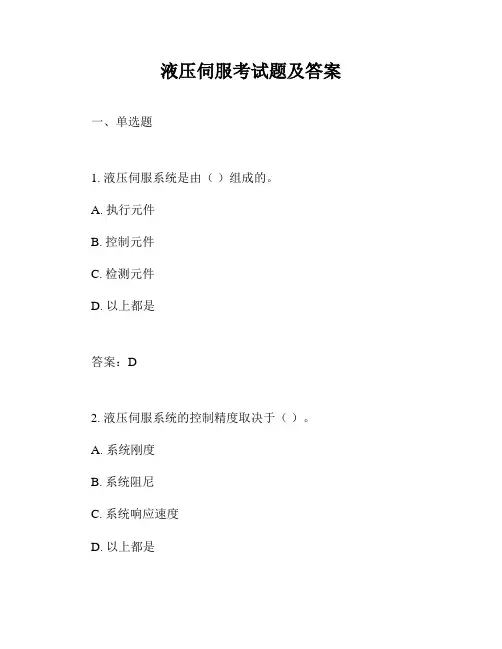

液压伺服考试题及答案一、单选题1. 液压伺服系统是由（）组成的。

A. 执行元件B. 控制元件C. 检测元件D. 以上都是答案：D2. 液压伺服系统的控制精度取决于（）。

A. 系统刚度B. 系统阻尼C. 系统响应速度D. 以上都是答案：D3. 液压伺服系统中，（）是控制信号的来源。

A. 传感器B. 执行器C. 控制器D. 负载答案：C4. 在液压伺服系统中，（）是将电信号转换为液压信号的装置。

A. 传感器B. 放大器C. 伺服阀D. 执行器答案：C5. 液压伺服系统的主要优点是（）。

A. 响应速度快B. 精度高C. 功率大D. 以上都是答案：D二、多选题1. 液压伺服系统的组成包括（）。

A. 传感器B. 控制器C. 执行器D. 负载答案：ABCD2. 影响液压伺服系统性能的因素包括（）。

A. 系统刚度B. 系统阻尼C. 系统响应速度D. 系统稳定性答案：ABCD3. 液压伺服系统中，以下哪些元件可以作为传感器（）。

A. 位移传感器B. 速度传感器C. 加速度传感器D. 压力传感器答案：ABCD4. 液压伺服系统中，以下哪些元件可以作为执行器（）。

A. 液压缸B. 液压马达C. 伺服阀D. 伺服泵答案：AB5. 液压伺服系统的优点包括（）。

A. 响应速度快B. 精度高C. 功率大D. 易于实现自动化控制答案：ABCD三、判断题1. 液压伺服系统是一种闭环控制系统。

（）答案：√2. 液压伺服系统的控制精度只与系统刚度有关。

（）答案：×3. 伺服阀是液压伺服系统中的关键元件，它负责将电信号转换为液压信号。

（）答案：√4. 液压伺服系统可以实现大功率、高精度的控制。

（）答案：√5. 液压伺服系统的稳定性只与系统阻尼有关。

（）答案：×四、简答题1. 简述液压伺服系统的工作原理。

答案：液压伺服系统是一种闭环控制系统，它通过传感器检测系统的实际输出，并将信号反馈给控制器。

控制器根据输入信号和反馈信号的差值，调节执行器的动作，从而实现对系统输出的精确控制。

燕山大学试卷密封线共 6 页第 1 页
燕山大学试卷密封线共 6 页第 2 页
燕山大学试卷密封线共 6 页第 3 页
燕山大学试卷密封线共 6 页第 4 页
燕山大学试卷密封线共 6 页第 5 页
燕山大学试卷密封线共 6 页第 6 页
燕山大学试卷密封线共 6 页第 1 页
燕山大学试卷密封线共 6 页第 2 页
五、已知阀控缸动力机构如图，假定：活塞处于中位，忽略缸体质量，液压缸内外泄漏和粘性摩擦影响。

写出该动力机构的基本方程。

（6分）
燕山大学试卷密封线共 6 页第 3 页
燕山大学试卷密封线共 6 页第 4 页
燕山大学试卷密封线共 6 页第 5 页
燕山大学试卷密封线共 6 页第 6 页
燕山大学试卷密封线共 6 页第 1 页
燕山大学试卷密封线共 6 页第 2 页
燕山大学试卷密封线共 6 页第 3 页
燕山大学试卷密封线共 6 页第 4 页
燕山大学试卷密封线共 6 页第 5 页
燕山大学试卷密封线共 6 页第 6 页
燕山大学试卷密封线共7 页第 1 页
燕山大学试卷密封线共7 页第 2 页
燕山大学试卷密封线共7 页第 3 页
燕山大学试卷密封线共7 页第 4 页
燕山大学试卷密封线共7 页第 5 页
燕山大学试卷密封线共7 页第 6 页
燕山大学试卷密封线共7 页第7 页
燕山大学试卷密封线共7 页第 1 页
燕山大学试卷密封线共7 页第 2 页
燕山大学试卷密封线共7 页第 3 页
燕山大学试卷密封线共7 页第 4 页
燕山大学试卷密封线共7 页第 5 页
燕山大学试卷密封线共7 页第 6 页
燕山大学试卷密封线共7 页第7 页。

绪论单元测试1.电液比例控制工作原理包含开环比例控制和闭环比例控制两种。

（）A:错B:对答案:B2.闭环控制系统，在受到干扰时仍能消除偏差或能把偏差控制在允许范围之内。

（）A:对B:错答案:A3.液压伺服控制系统又称随动系统或跟踪系统，是一种（）系统。

A:自动控制B:半自动答案:A4.液压执行器通常是指（）。

A:液压缸或马达B:控制阀C:液压泵答案:A5.由电液伺服阀将电信号按比例转换为液压功率输出的电液控制技术称为（）技术。

A:电液伺服控制B:电液比例控制答案:A第一章测试1.比例电磁铁与普通电磁铁不同的是，比例电磁铁的电磁力大小取决于（）。

A:线圈匝数B:电流大小C:衔铁长度D:外壳尺寸答案:B2.耐高压直流比例电磁铁的优点是（）。

A:使用普通材料B:工艺性好C:简单可靠D:输出的力和位移较大答案:ABCD3.比例式电磁铁，其电磁吸力与负载反力（）。

A:相差很大B:相等C:不能确定D:方向相同答案:B4.比例电磁铁是否带有内置的位移传感器而区分为力控制型和行程控制型两种。

（）A:对B:错答案:A5.带有线性位置传感器的比例电磁铁被称为行程控制型比例电磁铁。

（）A:对B:错答案:A第二章测试1.溢流阀常态下阀口处于关闭状态，减压阀在常态下处于开启状态。

（）A:对B:错答案:A2.下列比例阀中，能够控制多个参数的是（）。

A:比例节流阀B:比例减压阀C:比例溢流阀D:比例方向阀答案:D3.比例阀溢流阀的不同压力等级要靠改变（）。

A:阀芯长度B:调压弹簧C:阀座的孔径D:调节螺钉答案:C4.比例调速阀对压差进行压力补偿的方式是采用（）。

A:方向阀B:电磁铁C:减压阀D:弹簧答案:C5.比例方向阀是一种比例复合阀，复合了方向与流量控制两种功能。

（）A:对B:错答案:A第三章测试1.当某个支路所需的工作压力低于溢流阀的设定值时，或要求支路有可调的稳定的低压力时，就要采用（）。

A:减压回路B:增压回路C:调压回路D:添加液压泵答案:A2.电液比例速度调节，有三种常用的方式是（）。

液压与控制考试试题液压与控制考试试题液压与控制是现代工程领域中非常重要的一门学科，涉及到机械、工程、自动化等多个领域。

在液压与控制的学习过程中，掌握相关的理论知识和技术应用是必不可少的。

为了帮助大家更好地理解和掌握这门学科，下面将给出一些液压与控制的考试试题，希望对大家的学习有所帮助。

一、选择题1. 液压传动系统的主要优点是：A. 传动效率高B. 体积小C. 传动平稳D. 以上都是2. 下面哪个元件不属于液压系统中的执行元件？A. 液压缸B. 液压马达C. 液压泵D. 液压阀3. 液压系统中的液压泵的作用是：A. 产生液压能B. 控制流量C. 控制压力D. 控制速度4. 液压传动系统中的液压阀的作用是：A. 控制液压能的产生B. 控制液压能的传递C. 控制液压能的转换D. 控制液压能的消耗5. 下面哪个元件不属于液压系统中的辅助元件？A. 油箱B. 油泵C. 油滤器D. 油管二、填空题1. 液压系统中的________是将机械能转化为液压能的元件。

2. 液压系统中的________是将液压能转化为机械能的元件。

3. 液压系统中的________是控制液压能的产生、传递、转换和消耗的元件。

4. 液压系统中的________是将液压能转化为机械能的元件。

5. 液压系统中的________是控制液压能的产生、传递、转换和消耗的元件。

三、简答题1. 请简要描述液压系统的工作原理。

2. 请简要介绍液压系统中的液压泵和液压马达的工作原理。

3. 请简要介绍液压系统中的液压缸的工作原理。

4. 请简要介绍液压系统中的液压阀的种类和作用。

5. 请简要介绍液压系统中的辅助元件的作用。

四、综合题某工程机械的液压系统由液压泵、液压缸、液压阀等组成。

液压泵通过传动装置与发动机相连，产生液压能。

液压能经过液压阀的控制，传递到液压缸，驱动工程机械的运动。

请根据以上信息，回答以下问题：1. 液压泵的作用是什么？如何产生液压能？2. 液压阀的作用是什么？如何控制液压能的传递？3. 液压缸的作用是什么？如何将液压能转化为机械能？4. 请简要描述液压系统的工作流程。

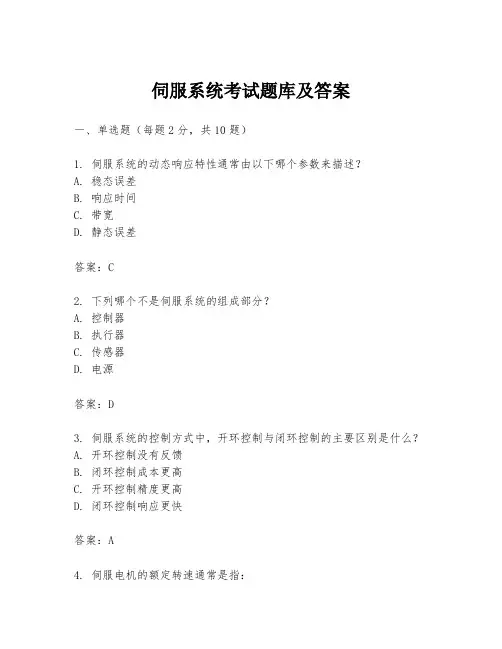

伺服系统考试题库及答案一、单选题（每题2分，共10题）1. 伺服系统的动态响应特性通常由以下哪个参数来描述？A. 稳态误差B. 响应时间C. 带宽D. 静态误差答案：C2. 下列哪个不是伺服系统的组成部分？A. 控制器B. 执行器C. 传感器D. 电源答案：D3. 伺服系统的控制方式中，开环控制与闭环控制的主要区别是什么？A. 开环控制没有反馈B. 闭环控制成本更高C. 开环控制精度更高D. 闭环控制响应更快答案：A4. 伺服电机的额定转速通常是指：A. 无负载时的最大转速B. 额定负载下的最大转速C. 额定电压下的最大转速D. 额定电流下的最大转速答案：B5. 伺服系统的稳定性分析中，常用的方法不包括：A. 根轨迹法B. 波特图法C. 奈奎斯特图法D. 傅里叶变换法答案：D6. 伺服系统中，位置环的带宽通常比速度环的带宽要：A. 低B. 高C. 相同D. 无法比较答案：A7. 伺服电机的额定扭矩是指：A. 电机在额定转速下能提供的最大扭矩B. 电机在额定电流下能提供的最大扭矩C. 电机在额定电压下能提供的最大扭矩D. 电机在额定负载下能提供的最大扭矩答案：D8. 伺服系统的调速比是指：A. 最大速度与最小速度的比值B. 最大扭矩与最小扭矩的比值C. 最大电流与最小电流的比值D. 最大电压与最小电压的比值答案：A9. 伺服电机的控制方式中，脉冲控制和模拟电压控制的主要区别在于：A. 脉冲控制精度更高B. 模拟电压控制响应更快C. 脉冲控制成本更低D. 模拟电压控制更复杂答案：A10. 伺服系统的过载保护通常是指：A. 电机过热保护B. 电机过电流保护C. 电机过电压保护D. 电机过速保护答案：B二、多选题（每题3分，共5题）1. 伺服系统的误差来源可能包括：A. 电机误差B. 传感器误差C. 控制器误差D. 执行器误差答案：ABCD2. 伺服系统的动态特性包括：A. 稳定性B. 响应速度C. 精度D. 负载能力答案：ABC3. 伺服电机的类型包括：A. 直流电机B. 交流电机C. 步进电机D. 同步电机答案：ABCD4. 伺服系统的控制策略包括：A. PID控制B. 模糊控制C. 预测控制D. 自适应控制答案：ABCD5. 伺服系统的调试过程中可能需要调整的参数包括：A. 增益B. 积分时间C. 微分时间D. 滤波器参数答案：ABCD三、判断题（每题1分，共5题）1. 伺服系统的响应时间越短，其动态性能越好。
