CTD350数字便携超声波探伤仪 使用说明

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改数字式超声波探伤仪操作规程(新编版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.数字式超声波探伤仪操作规程(新编版)一、用途本机能够快速便捷、无损伤、精确地进行工件内部的裂纹、夹杂、气孔等多种缺陷的检测、定位、评估和诊断。

二、检测目的通过对工件内部的裂纹、夹杂、气孔等多种缺陷的检测、定位、评估和诊断，为产品质量作保证。

三、操作方法1、开机将探伤仪顶部的电池开关置于“ON”，然后按键开机。

仪器屏幕上显示开机自检信息。

自检结束后，仪器自动进入探伤界面。

在开机状态下，按键可以实现仪器关机。

仪器关机时会自动进行探伤参数的保存操作（存储于默认的系统文件中，该文件用户无法访问），关机进行过程中，请不要按键操作，也不要立即切断电源，以防止破坏系统文件。

如果由于某种原因破坏了系统文件，可以通过“恢复出厂设置”功能来修复。

仪器关机后，所调试和设置的探伤参数不会丢失，下次开机后会利用默认的系统文件将仪器参数自动恢复。

如果长时间不再使用探伤仪，请将探伤仪顶部的电池开关置于“OFF”，以保护仪器和锂电池组。

自动关机：当电池电压太低时，屏幕上的电池图标会闪烁显示，然后探伤仪会自动关机断电。

2、连接探头使用本探伤仪进行探伤工作前，需要连接上合适的探头和探头线，仪器的探头线应该是接头为Q9的75Ω同轴电缆。

仪器顶部有两个Q9插座，为探头线连接插座。

便携式超声波探伤仪安全操作及保养规程前言便携式超声波探伤仪是一种非常重要且常用的检测设备，广泛应用于各种行业中。

为了确保使用者的人身安全和设备长期的正常工作，本文将介绍超声波探伤仪的安全操作及保养规程。

安全操作规程1. 设备接地在使用探伤仪之前，要确保设备已经接地。

不正确的接地可能会导致电击或电影的风险。

如果您对设备的接地不确定，请咨询专业技术人员的帮助。

2. 随身携带安全配件在使用超声波探伤仪时，需要随身携带安全配件，如防护手套、防护眼镜、耳塞等。

在使用前，请确保安装好安全配件以保证您的人身安全。

3. 避免直接触碰探头在使用探伤仪时，要避免直接触碰探头。

探头可能会变得非常热，因此请在使用前检查探头是否处于正常状态，避免直接接触。

4. 严格遵守使用步骤在使用探伤仪时，要严格按照设备的使用步骤进行。

不当的使用步骤可能会导致探伤仪出现故障，甚至可能影响生产。

5. 使用前检查在使用探伤仪之前，请自行检查设备是否有缺陷或需要维修。

如果出现任何问题，请立即停止使用，并寻求专业人员的帮助。

保养规程1. 定期清理需要定期对探伤仪进行清理，以确保探伤仪的正常工作。

可以使用干净的布将设备表面擦拭干净。

注意，不要使用任何腐蚀性或飞散性清洁剂。

2. 避免碰撞在使用超声波探伤仪时，需要注意避免碰撞，以防止设备损坏。

如果不小心碰到设备，应该立即检查设备是否有缺陷或需要维修。

3. 避免过度放置在超声波探伤仪长时间不使用时，应该将设备存放在安全地方，并避免过度放置。

长时间不使用可能会导致设备的电池电量耗尽或其他故障。

4. 定期维护超声波探伤仪需要定期维护，以确保设备的正常工作。

可以根据设备使用说明书上的要求进行维护。

如果您遇到任何问题，建议您咨询设备供应商或厂家的技术支持。

结论本文介绍了超声波探伤仪的安全操作及保养规程。

在实际使用时，需要注意安全，遵守操作规程，定期保养设备。

只有这样才能确保超声波探伤仪长期正常工作，并保证您和周围的人身安全。

2023年数字式超声波探伤仪操作规程1. 介绍2023年数字式超声波探伤仪是一种先进的探伤设备，能够进行非破坏性的材料检测。

本操作规程旨在指导用户正确操作超声波探伤仪，确保安全有效地执行探伤任务。

2. 检查前准备2.1 确保探伤仪处于良好状态，正常工作。

2.2 检查超声波传感器和探头是否紧固，并保持干净。

2.3 检查电源和电缆是否正常连接，电源是否稳定。

3. 探伤参数设置3.1 根据被测材料的类型和要求，选择合适的探头。

3.2 设置波束类型、频率、增益、时间基准等参数，以及光标和标记设置。

3.3 对于复杂材料结构，可以设置扫查模式，调整扫查范围和速度。

4. 校准和参考块4.1 在进行探伤之前，先进行仪器的校准。

按照仪器说明书的要求，使用合适的参考块进行标定。

4.2 确保参考块与被测物的材料和厚度相似，参考块表面应无明显缺陷。

4.3 校准时，应根据参考块的特点和仪器的指示，调整增益、阈值等参数，确保探测信号清晰可见。

5. 探伤操作5.1 将超声波探头与被测物表面保持良好接触，确保信号传递正常。

5.2 使用合适的探测技术，如脉冲回波法、光栅扫描法等进行探伤。

5.3 根据实际需要，进行全面扫描或针对特定部位进行局部扫描。

5.4 观察显示屏上的探伤信号，判断是否存在缺陷。

可以进行放大、移动、标记等操作以便更好地分析缺陷。

6. 缺陷评估6.1 根据显示屏上的信号，判断缺陷的位置、类型和大小。

6.2 结合校准结果和标准要求，评估缺陷的严重程度。

6.3 可以使用仪器提供的分析工具，对信号进行进一步处理和测量，以获取更准确的结果。

7. 数据处理和报告7.1 将探伤数据保存到设备存储介质或导出到计算机进行处理。

7.2 根据实际需要，使用专业软件对数据进行分析、处理和恢复。

7.3 根据探伤结果，编制探伤报告。

报告内容应包括被测物的基本信息、探伤参数、缺陷的位置、类型和大小，以及评估和建议。

8. 清洁和维护8.1 操作结束后，及时清洁超声波探头和传感器，防止灰尘和污染。

数字式超声波探伤仪操作规程一、引言数字式超声波探伤仪是一种非破坏性检测设备，广泛应用于工业生产中的质量检测和缺陷探测工作。

本操作规程主要介绍数字式超声波探伤仪的使用方法和注意事项，以确保操作的安全、准确和可靠。

二、设备准备1. 确保数字式超声波探伤仪的正常工作状态，检查设备是否损坏或故障。

2. 检查超声波探头是否连接正确，确保插头和接收器连接牢固。

3. 检查探头的超声波传感器是否干净，无灰尘或污渍。

三、操作步骤1. 打开数字式超声波探伤仪的电源开关，等待仪器初始化完成。

2. 将探头放置在待检测的物体表面，保持接触良好。

3. 选择探测模式，可以根据需要选择手动模式或自动模式。

4. 设置相应的探测参数，包括探测深度、增益、采样率等，根据实际需要进行调整。

5. 开始扫描，保持探头在物体表面平稳移动，确保整个区域都被扫描到。

6. 根据仪器显示的波形和信号强度，判断物体是否存在缺陷或异常。

7. 如果需要保存数据，可以按照仪器的操作说明进行保存。

8. 检测完成后，关闭数字式超声波探伤仪的电源开关，关闭电源。

四、注意事项1. 在操作数字式超声波探伤仪之前，必须接受专业培训，并获得相关证书。

2. 操作者必须戴上防护手套和护目镜，确保自身安全。

3. 在使用数字式超声波探伤仪时，必须遵守相关的安全操作规范，防止触电、火灾等事故的发生。

4. 探头必须与待检测物体表面保持良好的接触，确保信号的传输和接收。

5. 探头的超声波传感器应定期清洁，以保证检测的准确性。

6. 操作者应熟悉数字式超声波探伤仪的各项功能和操作方法，确保正确使用。

7. 如发现数字式超声波探伤仪故障或不正常情况，应立即停止使用，并及时联系维修人员进行检修。

8. 操作结束后及时关闭数字式超声波探伤仪的电源开关，断开电源。

总结：数字式超声波探伤仪操作规程的目的在于确保操作的安全、准确和可靠。

在操作之前，必须进行设备准备，包括检查设备状态、连接传感器以及清洁探头等。

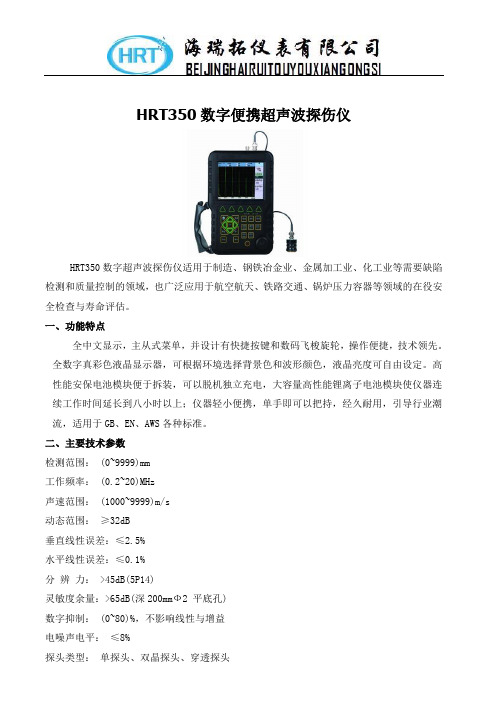

HRT350数字便携超声波探伤仪HRT350数字超声波探伤仪适用于制造、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

一、功能特点全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。

全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。

高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流，适用于GB、EN、AWS各种标准。

二、主要技术参数检测范围： (0~9999)mm工作频率： (0.2~20)MHz声速范围： (1000~9999)m/s动态范围：≥32dB垂直线性误差：≤2.5%水平线性误差：≤0.1%分辨力： >45dB(5P14)灵敏度余量：>65dB(深200mmФ2 平底孔)数字抑制： (0~80)%，不影响线性与增益电噪声电平：≤8%探头类型：单探头、双晶探头、穿透探头闸门：进波门、失波门；单闸门读数、双闸门读数报警：蜂鸣报警，LED 灯报警电源：直流（DC）9V；锂电池连续工作6~8 小时以上外型尺寸： 263×170×61(mm)环境温度： (-10~50)℃相对湿度： (20~95)%RH注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得的。

三、放大接收硬件实时采样：10 位AD 转换器，采样速度160MHz，波形高度保真检波方式：正半波、负半波、全波、射频检波滤波频带（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置。

闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数增益：总增益量110dB，设0、0.1dB、2dB、6dB 步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。

数字式超声波探伤仪操作规程模版1. 操作准备1.1 确保数字式超声波探伤仪处于正常工作状态。

1.2 检查超声探头是否正确连接到探伤仪。

1.3 确保待测材料表面干净，无污垢和杂物。

1.4 确保探伤场地准备完毕，确保安全措施已经采取。

1.5 确保操作人员已经穿戴好个人防护装备。

2. 参数设置2.1 打开数字式超声波探伤仪电源。

2.2 通过仪器菜单或按键设置合适的工作模式。

2.3 根据待测材料类型和厚度设置探伤仪的发射频率和接收增益。

2.4 设置扫查方式和扫查范围。

2.5 设置报警门限和报警方式。

2.6 确认参数设置正确后，进行校准操作。

3. 校准操作3.1 将数字式超声波探伤仪置于参考块上。

3.2 启动校准程序，按提示进行操作。

3.3 根据校准图形和数据，调整探头校准参数。

3.4 完成校准后，确认校准结果符合要求。

4. 探伤操作4.1 将数字式超声波探伤仪置于待测材料表面上。

4.2 根据设定的扫查方式，将超声探头按照规定路径进行扫描。

4.3 观察屏幕上显示的超声信号波形和故障信号。

4.4 根据实际情况调整接收增益和报警门限。

4.5 对于异常信号，进行标记，并记录相关信息。

4.6 完成探伤操作后，关闭超声波探伤仪。

5. 数据处理与报告5.1 将探伤数据导出到计算机或存储设备。

5.2 使用相应软件进行数据处理和分析。

5.3 根据探伤结果，编写探伤报告。

5.4 探伤报告应包括探伤日期、仪器型号、探伤参数、扫描路径、异常信号位置和描述等信息。

5.5 探伤报告完成后，将其归档存储。

6. 设备维护与管理6.1 定期检查数字式超声波探伤仪的工作状态和功能。

6.2 定期清洁超声探头和仪器表面。

6.3 对于故障或异常情况，及时进行维修和更换。

6.4 对于超声探头和参考块的使用寿命，制定相应的更换计划。

6.5 进行定期的质量保证和校准验证。

7. 安全注意事项7.1 在操作过程中，必须佩戴好个人防护装备。

7.2 禁止在探伤过程中穿插其他工作。

数字式超声波探伤仪操作规程一、引言数字式超声波探伤仪是一种常见的无损检测设备，广泛应用于材料、工件的缺陷检测和质量控制中。

为了保证正确、安全地操作该设备，制定本操作规程。

二、操作前的准备1. 确认超声波探伤仪处于关闭状态。

2. 确保超声探头与探头插座连接牢固。

3. 确保仪器的电源线和传输线连接正常。

三、仪器启动操作1. 接通仪器电源，并打开仪器。

显示屏上会显示仪器的型号和版本号。

2. 确认显示屏上的参数设置与需要的测试要求相符，如频率、增益、脉冲宽度等。

3. 如需要更改参数设置，可使用仪器上的菜单按键进行调整。

四、样品准备1. 将待测样品放置在平整、稳定的工作台上。

2. 清洁样品表面，确保无尘、无杂质。

3. 如需要，可以在样品表面涂抹适量的耦合剂，以提高超声波的传播效果。

五、探头选择和对焦1. 根据待测样品的材质和形状，选择适合的超声探头。

一般情况下，采用高频率的探头可以检测到较小的缺陷，而采用低频率的探头可以深入检测到较深的缺陷。

2. 将探头对准待测样品的表面，并调整焦距，使得探头的焦点与待测部位一致。

3. 确认好探头的位置和焦点后，锁定探头，以防止在测试过程中移位。

六、开始测试1. 将超声探头放置在待测样品上，确保良好的接触。

2. 操作仪器软件，选择合适的工作模式和测试参数。

3. 点击“开始测试”按钮，开始进行超声波检测。

4. 观察显示屏上的波形数据，根据信号强度和缺陷反馈判断样品状况。

七、数据记录和分析1. 在每次测试完成后，及时记录测试结果和参数设置，以备后续分析和比对。

2. 如发现异常信号或明显的缺陷，可以进行反复检测，并标记在样品上，以便后续处理。

3. 根据数据和波形图，分析缺陷的大小、位置、形状等，对缺陷进行分类。

八、仪器的关闭1. 测试结束后，点击仪器主界面上的“停止测试”按钮，停止测试状态。

2. 断开超声探头与探头插座的连接。

3. 断开仪器电源，将探头和仪器放回原来的位置。

4. 清理工作台及周围的杂物，保持整洁。

数字式超声波探伤仪操作规程数字式超声波探伤仪是一种用于检测材料缺陷的先进设备，其操作规程对于保证探伤结果的准确性和安全性至关重要。

本文将为您介绍数字式超声波探伤仪的操作规程。

1. 准备工作在使用数字式超声波探伤仪之前，需要进行一定的准备工作。

首先应该检查设备是否完好，包括探头、仪器、选频器和电缆等配件是否齐全，设备是否正常工作。

其次需要确认探伤标准和相关规范，确定需要检测的区域和缺陷类型，并将相关参数设置到设备中。

2. 确定探伤方法数字式超声波探伤仪可以采用多种探伤方法，包括斜向入射、直接入射、扫描和波束扫描等。

针对不同的探伤对象和需求，需要选择合适的探伤方法，并对探头和参数进行相应的调节。

3. 进行校准进行校准是保证数字式超声波探伤仪检测结果可靠性的关键。

在实际探测前，应该对探头进行校准，并根据检测的材料性质和厚度，选择适当的补偿参数。

此外，在探伤过程中，还需要对仪器进行周期性的校正和调整。

4. 进行探伤在进行数字式超声波探伤时，应该选择合适的工作方式，包括手动和自动等。

探伤过程中，需要按照选定的探伤方法进行操作，并根据探测结果和仪器显示进行相应的判断和调整。

如果发现异常情况，应该停止探伤，并对设备和参数进行检查和调整。

5. 记录和分析数据数字式超声波探伤仪可以记录大量的探测数据，包括实时数据、波形图和图像等。

在探测结束后，需要对数据进行记录和分析，并与标准和规范进行比对和校验。

如果发现缺陷，还需要对其类型、深度和位置等进行详细的描述和分析。

6. 维护和保养数字式超声波探伤仪是一种高精密设备，需要进行定期的维护和保养，包括清洁、校准和更新等。

在使用过程中，还需要注意防水、防撞和避免操作失误等事项，以保证设备的长期稳定运行和高效工作。

总之，数字式超声波探伤仪的操作规程对于确保探伤结果的准确性和安全性至关重要。

通过对探伤方法、校准、探伤、数据记录和维护等方面的规范和要求，可以提高数字式超声波探伤仪的工作效率和精度，确保其在检测过程中的可靠性和稳定性。

数字式超声波探伤仪操作规程模版一、概述数字式超声波探伤仪是一种常用的无损检测设备，用于检测材料中的缺陷和变化。

本操作规程旨在规范数字式超声波探伤仪的使用，确保操作的安全性和准确性。

二、操作流程1. 准备工作（1）确认数字式超声波探伤仪的电源接口和电源线是否完好，并接好电源。

（2）将探头与数字式超声波探伤仪连接好，确保连接牢固可靠。

（3）将数字式超声波探伤仪放置在平稳的工作台上，并确保周围环境整洁。

2. 打开仪器（1）按下数字式超声波探伤仪的电源按钮，待仪器启动完成后，进入待机状态。

（2）仔细阅读数字式超声波探伤仪的显示屏，并熟悉各功能的图标和说明。

3. 设置参数（1）通过仪器的菜单按钮进入设置界面。

（2）根据实际需求，设置数字式超声波探伤仪的参数，包括探头频率、发射和接收增益等。

（3）确保设置的参数符合检测要求，并保存设置。

4. 调节探头（1）将探头放置在待测材料表面，并调整探头的角度和位置，使其能够覆盖到待测区域。

（2）通过数字式超声波探伤仪的显示屏，观察到探头的信号波形，并通过微调探头的位置和角度，使信号波形达到最佳状态。

5. 检测操作（1）将数字式超声波探伤仪的探测模式设置为正常探测模式。

（2）将探头放置在待测材料表面，按下触发按钮，开始进行探测。

（3）通过数字式超声波探伤仪的显示屏，观察到信号波形，并根据信号波形的变化判断是否存在缺陷或变化。

（4）根据实际情况，调整探头位置和角度，并进行多次扫描，确保准确性和可靠性。

6. 结果处理（1）根据数字式超声波探测仪的信号波形和显示屏上的参数，判断是否存在缺陷或变化。

（2）记录检测结果，并进行标记和分类。

（3）根据检测结果，评估材料的可用性和安全性，确定后续操作。

7. 关闭仪器（1）停止探测操作，将数字式超声波探测仪的探头从待测材料表面移开。

（2）按下数字式超声波探测仪的电源按钮，将仪器关闭。

（3）断开数字式超声波探测仪与探头的连接，并将设备和探头进行清洁。
