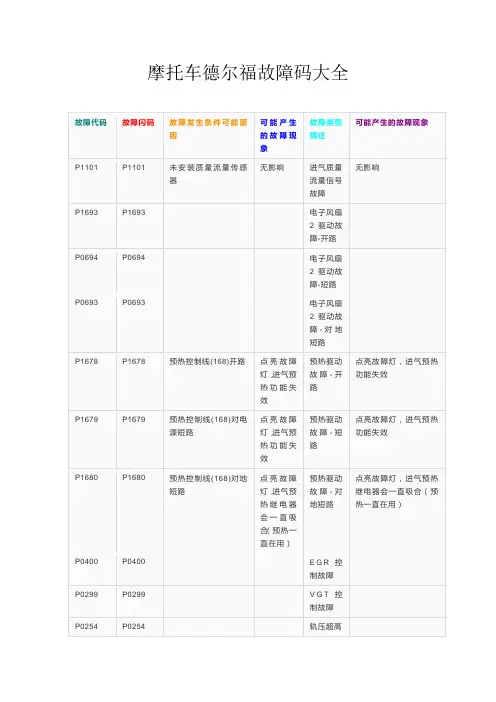

1P 0011VCPD_B1_Intk_PhsrResp"A" Camshaft Position - Timing Over-Advanced or System Performance进气VCP相位响应滞后2P 0012VCPD_B1_Intk_PhsrErr"A" Camshaft Position - Timing Over-Retarded进气VCP凸轮轴相位误差大3P 0014VCPD_B1_Exh_PhsrResp"B" Camshaft Position - Timing Over-Advanced or System Performance排气VCP相位响应滞后4P 0015VCPD_B1_Exh_PhsrErr"B" Camshaft Position - Timing Over-Retarded排气VCP凸轮轴相位误差大5P 0016VCPD_B1_Intk_ToothOfs Crankshaft Position – Camshaft Position Correlation进气VCP凸轮齿学习偏差超出范围6P 0017VCPD_B1_Exh_ToothOfs Crankshaft Position – Camshaft Position Correlation排气VCP凸轮齿学习偏差超出范围7P 0026VCPD_B1_Intk_VlvStk Intake Valve Control Solenoid Circuit Range/Performance进气VCP液压控制阀钳住8P 0027VCPD_B1_Exh_VlvStk Exhaust Valve Control Solenoid Circuit Range/Performance排气VCP液压控制阀钳住9P 0031O2_11_HeaterShortLow HO2S Heater Control Circuit Low, Bank 1 Sensor 1前氧传感器加热器短路到低电压10P 0032O2_11_HeaterShortHigh HO2S Heater Control Circuit High, Bank 1 Sensor 1前氧传感器加热器短路到高电压11P 0037O2_12_HeaterShortLow HO2S Heater Control Circuit Low, Bank 2 Sensor 2后氧传感器加热器短路到低电压12P 0038O2_12_HeaterShortHigh HO2S Heater Control Circuit High, Bank 2 Sensor 2后氧传感器加热器短路到高电压13P 0072AAT_ShortLow Ambient Air Temperature Sensor Circuit Low环境温度传感器线路低电压14P 0073AAT_ShortHigh Ambient Air Temperature Sensor Circuit High环境温度传感器线路高电压或断路15P 0076VCPD_B1_Intk_OutputShortLo Intake Valve Control Solenoid Circuit Low MIVEC控制阀线圈低电压或断路16P 0077VCPD_B1_Intk_OutputShortHi Intake Valve Control Solenoid Circuit High MIVEC控制阀线圈高电压17P 0076VCPD_B1_Intk_OutputShortLo Intake Valve Control Solenoid Circuit Low进气VCP液压控制阀线圈低电压或断路18P 0077VCPD_B1_Intk_OutputShortHi Intake Valve Control Solenoid Circuit High进气VCP液压控制阀线圈高电压19P 0079VCPD_B1_Exh_OutputShortLo Exhaust Valve Control Solenoid Circuit Low排气VCP液压控制阀线圈低电压或断路20P 0080VCPD_B1_Exh_OutputShortHi Exhaust Valve Control Solenoid Circuit High排气VCP液压控制阀线圈高电压21P 0105MAP_Stuck Manifold Absolute Pressure/Barometric Pressure Circuit进气压力传感器信号钳住22P 0106MAP_TPS_Rationality Manifold Absolute Pressure/Barometric Pressure Circuit Range/Performance进气压力/油门位置合理性故障23P 0107MAP_ShortLow Manifold Absolute Pressure/Barometric Pressure Circuit Low进气压力传感器线路低电压或断路24P 0108MAP_ShortHigh Manifold Absolute Pressure/Barometric Pressure Circuit High进气压力传感器线路高电压25P 0112ACT_ShortLow Intake Air Temperature Sensor 1 Circuit Low进气温度传感器线路低电压26P 0113ACT_ShortHigh Intake Air Temperature Sensor 1 Circuit High进气温度传感器线路高电压或断路27P 0117CoolantShortLow Engine Coolant Temperature Sensor 1 Circuit Low冷却液温度传感器线路低电压28P 0118CoolantShortHigh Engine Coolant Temperature Sensor 1 Circuit High冷却液温度传感器线路高电压或断路29P 0122ETC_TPS_1_LoRange Throttle/Pedal Position Sensor/Switch “A” Circuit Low电子节气门位置传感器1#线路低电压30P 0123ETC_TPS_1_HiRange Throttle/Pedal Position Sensor/Switch “A” Circuit High电子节气门位置传感器1#线路高电压31P 0131O2_11_ShortLow O2 Sensor Circuit ,Bank1-Sensor1 Low Voltage前氧传感器短路到低电压32P 0132O2_11_ShortHigh O2 Sensor Circuit ,Bank1-Sensor1 High Voltage前氧传感器短路到高电压33P 0133O2_11_Response O2 Sensor Circuit ,Bank1-Sensor1 Slow Response前氧传感器响应过慢34P 0134O2_11_Open O2 Sensor Circuit ,Bank1-Sensor1 No Activity Detected前氧传感器断路35P 0135O2_11_Heater O2 Sensor Heater Circuit ,Bank1-Sensor1前氧传感器加热器故障36P 0137O2_12_ShortLow O2 Sensor Circuit,Bank1-Sensor2 Low Voltage后氧传感器短路到低电压37P 0138O2_12_ShortHigh O2 Sensor Circuit,Bank1-Sensor2 High Voltage后氧传感器短路到高电压38P 0140O2_12_Open O2 Sensor Circuit,Bank1-Sensor2 No Activity Detected后氧传感器断路39P 0141O2_12_Heater O2 Sensor Heater Circuit,Bank1-Sensor2后氧传感器加热器故障40P 0171Fueltrim_B1_Lean Fuel Trim,Bank1 System too Lean非怠速工况燃油系统过稀41P 0172Fueltrim_B1_Rich Fuel Trim,Bank1 System too Rich非怠速工况燃油系统过浓42P 0222ETC_TPS_2_LoRange Throttle/Pedal Position Sensor/Switch “B” Circuit Low电子节气门位置传感器2#线路低电压43P 0223ETC_TPS_2_HiRange Throttle/Pedal Position Sensor/Switch “B” Circuit High电子节气门位置传感器2#线路高电压44P 0230FuelPumpFault Fuel Pump Primary Circuit油泵继电器故障45P 0234BSTD_OverBoost Turbocharger/Supercharger Overboost Condition Turbo增压过量46P 0236BSTD_BoostToBARO Turbocharger/Supercharger Boost Sensor “A” Circuit Range/Performance增压压力与大气压合理性故障47P 0237BSTD_ShortLow Turbocharger/Supercharger Boost Sensor “A” Circuit Low增压压力传感器线路低电压或断开48P 0238BSTD_ShortHigh Turbocharger/Supercharger Boost Sensor “A” Circuit High增压压力传感器线路高电压增压压力与进气压力合理性故障49P 023D BSTD_BoostToMAP Manifold Absolute Pressure – Turbocharger/Supercharger Boost Sensor “A” Correlatio50P 0245OUTD_TurboWasteGateFltLow Turbocharger/Supercharger Wastegate Solenoid “A” Low Turbo控制阀线圈低电压或断路51P 0246OUTD_TurboWasteGateFltHigh Turbocharger/Supercharger Wastegate Solenoid “A” High Turbo控制阀线圈高电压52P 0261Inj_Cyl_1_ShortLow Cylinder 1 Injector Circuit Low1缸喷嘴线路低电压故障53P 0262Inj_Cyl_1_ShortHigh Cylinder 1 Injector Circuit High1缸喷嘴线路高电压故障54P 0264Inj_Cyl_2_ShortLow Cylinder 2 Injector Circuit Low2缸喷嘴线路低电压故障55P 0265Inj_Cyl_2_ShortHigh Cylinder 2 Injector Circuit High2缸喷嘴线路高电压故障56P 0267Inj_Cyl_3_ShortLow Cylinder 3 Injector Circuit Low3缸喷嘴线路低电压故障57P 0268Inj_Cyl_3_ShortHigh Cylinder 3 Injector Circuit High3缸喷嘴线路高电压故障58P 0270Inj_Cyl_4_ShortLow Cylinder 4 Injector Circuit Low4缸喷嘴线路低电压故障59P 0271Inj_Cyl_4_ShortHigh Cylinder 4 Injector Circuit High4缸喷嘴线路高电压故障60P 0299BSTD_UnderBoost Turbocharger/Supercharger Underboost Turbo增压不足61P 0300Misfire Random/Multiple Cylinder Misfire Detected单缸或多缸失火为诊断“Pass”。
德尔福MT80故障码德尔福(DELPHI)MT80电喷系统故障码分析(一)汽车技术 2010-06-18 18:16:28 阅读44 评论2 字号:大中小故障码故障码诊断信息故障诊断作动及失效条件P0014 1) 发动机运转，VCP作动。
排气VCP相位响应滞后 2) 无曲轴位置传感器、系统电压低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊断、排气VCP凸轮齿学习偏差超出范围、排气VCP液压控制阀钳住、排气VCP凸轮轴相位误差大及排气VCP液压控制阀线圈故障。
4) VCP响应测量时间>0.23。
秒5) VCP正向响应时间<5曲轴转角/秒或VCP负向响应时间<10曲轴转角/秒。
6) VCP每作动一次，诊断进行一次，在10诊断中有8次次出错报故障。
P0015 1) 发动机运转。
排气VCP凸轮轴相位误差大 2) 无曲轴位置传感器、系统电压低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊断、排气VCP凸轮齿学习偏差超出范围、排气VCP液压控制阀钳住及排气VCP液压控制阀线圈故障。
4) 当前凸轮轴速度<15曲轴转角/秒。
5) 凸轮轴位置错误>4曲轴转角。
6) 持续时间>60秒。
P0017 1) 发动机运转时间>6秒。
排气VCP凸轮齿学习偏差超出2) 无曲轴位置传感器、系统电压低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊范围断及排气VCP液压控制阀线圈故障。
4) 当水温>80:C且<90:C时，齿学习偏差<0.09或>0.17，或齿学习偏差<0.08或>0.18。
5) 持续时间>20秒。
P0027 1) 发动机运转。
排气VCP液压控制阀钳住 2) 无曲轴位置传感器、系统电压偏低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊断、排气VCP凸轮齿学习偏差超出范围及排气VCP液压控制阀线圈故障。
1P 0011VCPD_B1_Intk_PhsrResp"A" Camshaft Position - Timing Over-Advanced or System Performance进气VCP相位响应滞后2P 0012VCPD_B1_Intk_PhsrErr"A" Camshaft Position - Timing Over-Retarded进气VCP凸轮轴相位误差大3P 0014VCPD_B1_Exh_PhsrResp"B" Camshaft Position - Timing Over-Advanced or System Performance排气VCP相位响应滞后4P 0015VCPD_B1_Exh_PhsrErr"B" Camshaft Position - Timing Over-Retarded排气VCP凸轮轴相位误差大5P 0016VCPD_B1_Intk_ToothOfs Crankshaft Position – Camshaft Position Correlation进气VCP凸轮齿学习偏差超出范围6P 0017VCPD_B1_Exh_ToothOfs Crankshaft Position – Camshaft Position Correlation排气VCP凸轮齿学习偏差超出范围7P 0026VCPD_B1_Intk_VlvStk Intake Valve Control Solenoid Circuit Range/Performance进气VCP液压控制阀钳住8P 0027VCPD_B1_Exh_VlvStk Exhaust Valve Control Solenoid Circuit Range/Performance排气VCP液压控制阀钳住9P 0031O2_11_HeaterShortLow HO2S Heater Control Circuit Low, Bank 1 Sensor 1前氧传感器加热器短路到低电压10P 0032O2_11_HeaterShortHigh HO2S Heater Control Circuit High, Bank 1 Sensor 1前氧传感器加热器短路到高电压11P 0037O2_12_HeaterShortLow HO2S Heater Control Circuit Low, Bank 2 Sensor 2后氧传感器加热器短路到低电压12P 0038O2_12_HeaterShortHigh HO2S Heater Control Circuit High, Bank 2 Sensor 2后氧传感器加热器短路到高电压13P 0072AAT_ShortLow Ambient Air Temperature Sensor Circuit Low环境温度传感器线路低电压14P 0073AAT_ShortHigh Ambient Air Temperature Sensor Circuit High环境温度传感器线路高电压或断路15P 0076VCPD_B1_Intk_OutputShortLo Intake Valve Control Solenoid Circuit Low MIVEC控制阀线圈低电压或断路16P 0077VCPD_B1_Intk_OutputShortHi Intake Valve Control Solenoid Circuit High MIVEC控制阀线圈高电压17P 0076VCPD_B1_Intk_OutputShortLo Intake Valve Control Solenoid Circuit Low进气VCP液压控制阀线圈低电压或断路18P 0077VCPD_B1_Intk_OutputShortHi Intake Valve Control Solenoid Circuit High进气VCP液压控制阀线圈高电压19P 0079VCPD_B1_Exh_OutputShortLo Exhaust Valve Control Solenoid Circuit Low排气VCP液压控制阀线圈低电压或断路20P 0080VCPD_B1_Exh_OutputShortHi Exhaust Valve Control Solenoid Circuit High排气VCP液压控制阀线圈高电压21P 0105MAP_Stuck Manifold Absolute Pressure/Barometric Pressure Circuit进气压力传感器信号钳住22P 0106MAP_TPS_Rationality Manifold Absolute Pressure/Barometric Pressure Circuit Range/Performance进气压力/油门位置合理性故障23P 0107MAP_ShortLow Manifold Absolute Pressure/Barometric Pressure Circuit Low进气压力传感器线路低电压或断路24P 0108MAP_ShortHigh Manifold Absolute Pressure/Barometric Pressure Circuit High进气压力传感器线路高电压25P 0112ACT_ShortLow Intake Air Temperature Sensor 1 Circuit Low进气温度传感器线路低电压26P 0113ACT_ShortHigh Intake Air Temperature Sensor 1 Circuit High进气温度传感器线路高电压或断路27P 0117CoolantShortLow Engine Coolant Temperature Sensor 1 Circuit Low冷却液温度传感器线路低电压28P 0118CoolantShortHigh Engine Coolant Temperature Sensor 1 Circuit High冷却液温度传感器线路高电压或断路29P 0122ETC_TPS_1_LoRange Throttle/Pedal Position Sensor/Switch “A” Circuit Low电子节气门位置传感器1#线路低电压30P 0123ETC_TPS_1_HiRange Throttle/Pedal Position Sensor/Switch “A” Circuit High电子节气门位置传感器1#线路高电压31P 0131O2_11_ShortLow O2 Sensor Circuit ,Bank1-Sensor1 Low Voltage前氧传感器短路到低电压32P 0132O2_11_ShortHigh O2 Sensor Circuit ,Bank1-Sensor1 High Voltage前氧传感器短路到高电压33P 0133O2_11_Response O2 Sensor Circuit ,Bank1-Sensor1 Slow Response前氧传感器响应过慢34P 0134O2_11_Open O2 Sensor Circuit ,Bank1-Sensor1 No Activity Detected前氧传感器断路35P 0135O2_11_Heater O2 Sensor Heater Circuit ,Bank1-Sensor1前氧传感器加热器故障36P 0137O2_12_ShortLow O2 Sensor Circuit,Bank1-Sensor2 Low Voltage后氧传感器短路到低电压37P 0138O2_12_ShortHigh O2 Sensor Circuit,Bank1-Sensor2 High Voltage后氧传感器短路到高电压38P 0140O2_12_Open O2 Sensor Circuit,Bank1-Sensor2 No Activity Detected后氧传感器断路39P 0141O2_12_Heater O2 Sensor Heater Circuit,Bank1-Sensor2后氧传感器加热器故障40P 0171Fueltrim_B1_Lean Fuel Trim,Bank1 System too Lean非怠速工况燃油系统过稀41P 0172Fueltrim_B1_Rich Fuel Trim,Bank1 System too Rich非怠速工况燃油系统过浓42P 0222ETC_TPS_2_LoRange Throttle/Pedal Position Sensor/Switch “B” Circuit Low电子节气门位置传感器2#线路低电压43P 0223ETC_TPS_2_HiRange Throttle/Pedal Position Sensor/Switch “B” Circuit High电子节气门位置传感器2#线路高电压44P 0230FuelPumpFault Fuel Pump Primary Circuit油泵继电器故障45P 0234BSTD_OverBoost Turbocharger/Supercharger Overboost Condition Turbo增压过量46P 0236BSTD_BoostToBARO Turbocharger/Supercharger Boost Sensor “A” Circuit Range/Performance增压压力与大气压合理性故障47P 0237BSTD_ShortLow Turbocharger/Supercharger Boost Sensor “A” Circuit Low增压压力传感器线路低电压或断开48P 0238BSTD_ShortHigh Turbocharger/Supercharger Boost Sensor “A” Circuit High增压压力传感器线路高电压增压压力与进气压力合理性故障49P 023D BSTD_BoostToMAP Manifold Absolute Pressure – Turbocharger/Supercharger Boost Sensor “A” Correlatio50P 0245OUTD_TurboWasteGateFltLow Turbocharger/Supercharger Wastegate Solenoid “A” Low Turbo控制阀线圈低电压或断路51P 0246OUTD_TurboWasteGateFltHigh Turbocharger/Supercharger Wastegate Solenoid “A” High Turbo控制阀线圈高电压52P 0261Inj_Cyl_1_ShortLow Cylinder 1 Injector Circuit Low1缸喷嘴线路低电压故障53P 0262Inj_Cyl_1_ShortHigh Cylinder 1 Injector Circuit High1缸喷嘴线路高电压故障54P 0264Inj_Cyl_2_ShortLow Cylinder 2 Injector Circuit Low2缸喷嘴线路低电压故障55P 0265Inj_Cyl_2_ShortHigh Cylinder 2 Injector Circuit High2缸喷嘴线路高电压故障56P 0267Inj_Cyl_3_ShortLow Cylinder 3 Injector Circuit Low3缸喷嘴线路低电压故障57P 0268Inj_Cyl_3_ShortHigh Cylinder 3 Injector Circuit High3缸喷嘴线路高电压故障58P 0270Inj_Cyl_4_ShortLow Cylinder 4 Injector Circuit Low4缸喷嘴线路低电压故障59P 0271Inj_Cyl_4_ShortHigh Cylinder 4 Injector Circuit High4缸喷嘴线路高电压故障60P 0299BSTD_UnderBoost Turbocharger/Supercharger Underboost Turbo增压不足61P 0300Misfire Random/Multiple Cylinder Misfire Detected单缸或多缸失火为诊断“Pass”。
德尔福MT80故障码德尔福(DELPHI)MT80电喷系统故障码分析(一)汽车技术 2010-06-18 18:16:28 阅读44 评论2 字号:大中小故障码故障码诊断信息故障诊断作动及失效条件P0014 1) 发动机运转，VCP作动。
排气VCP相位响应滞后 2) 无曲轴位置传感器、系统电压低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊断、排气VCP凸轮齿学习偏差超出范围、排气VCP液压控制阀钳住、排气VCP凸轮轴相位误差大及排气VCP液压控制阀线圈故障。
4) VCP响应测量时间>0.23。
秒5) VCP正向响应时间<5曲轴转角/秒或VCP负向响应时间<10曲轴转角/秒。
6) VCP每作动一次，诊断进行一次，在10诊断中有8次次出错报故障。
P0015 1) 发动机运转。
排气VCP凸轮轴相位误差大 2) 无曲轴位置传感器、系统电压低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊断、排气VCP凸轮齿学习偏差超出范围、排气VCP液压控制阀钳住及排气VCP液压控制阀线圈故障。
4) 当前凸轮轴速度<15曲轴转角/秒。
5) 凸轮轴位置错误>4曲轴转角。
6) 持续时间>60秒。
P0017 1) 发动机运转时间>6秒。
排气VCP凸轮齿学习偏差超出2) 无曲轴位置传感器、系统电压低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊范围断及排气VCP液压控制阀线圈故障。
4) 当水温>80:C且<90:C时，齿学习偏差<0.09或>0.17，或齿学习偏差<0.08或>0.18。
5) 持续时间>20秒。
P0027 1) 发动机运转。
排气VCP液压控制阀钳住 2) 无曲轴位置传感器、系统电压偏低故障。
3) 无排气VCP凸轮轴位置传感器状态诊断、排气VCP目标轮诊断、排气VCP凸轮齿学习偏差超出范围及排气VCP液压控制阀线圈故障。
德尔福MT80故障码德尔福（DELPHI）MT80电喷系统故障码分析（一）汽车技术2010-06-18 18:16:28阅读44评论2字号:大中小故障码故障码诊断信息故障诊断作动及失效条件P0014 1）发动机运转，VCP作动。
排气VCP相位响应滞后2）无曲轴位置传感器、系统电压低故障。
3）无排气VCP凸轮轴位置传感器状态诊断、排气VCPLI标轮诊断、排气VCP凸轮齿学习偏差超出范围、排气VCP液压控制阀钳住、排气VCP凸轮轴相位误差大及排气VCP液压控制阀线圈故障。
4）V CP响应测量时间＞0. 23o秒5）V CP正向响应时间〈5曲轴转角/秒或VCP负向响应时间＜10曲轴转角/秒。
6）V CP每作动一次，诊断进行一次，在10诊断中有8次次出错报故障。
P0015 1）发动机运转。
排气VCP凸轮轴相位误差大2）无曲轴位置传感器、系统电压低故障。
3）无排气VCP凸轮轴位置传感器状态诊断、排气VCPSJ标轮诊断、排气VCP凸轮齿学习偏差超出范围、排气VCP液压控制阀钳住及排气VCP液压控制阀线圈故障。
4）当前凸轮轴速度〈15曲轴转角/秒。
5）凸轮轴位置错误〉4曲轴转角。
6）持续时间＞60秒。
P0017 1）发动机运转时间〉6秒。
排气VCP凸轮齿学习偏差超出2）无曲轴位置传感器、系统电压低故障。
3）无排气VCP凸轮轴位置传感器状态诊断、排气VCPLI标轮诊范围断及排气VCP液压控制阀线圈故障。
4）当水温＞80:C且〈90:C时，齿学习偏差＜0. 09或＞0. 17,或齿学习偏差〈0. 08或〉0. 18o5）持续时间＞20秒。
P0027 1）发动机运转。
排气VCP液压控制阀钳住2）无曲轴位置传感器、系统电圧偏低故障。
3）无排气VCP凸轮轴位置传感器状态诊断、排气VCPU标轮诊断、排气VCP凸轮齿学习偏差超出范围及排气VCP液压控制阀线圈故障。
4）0CV阀清洗功能关闭。
5）&相位误差〈20且实际相位〉50。
发动机故障指示灯（2005-1-3）
①指示灯的位置，暗亮和强亮的说明
发动机故障指示灯位于驾驶室前面板处，在无故障的情况下，故障指示灯应该为暗亮或不亮，在发动机发生故障的时候故障指示灯为强亮。

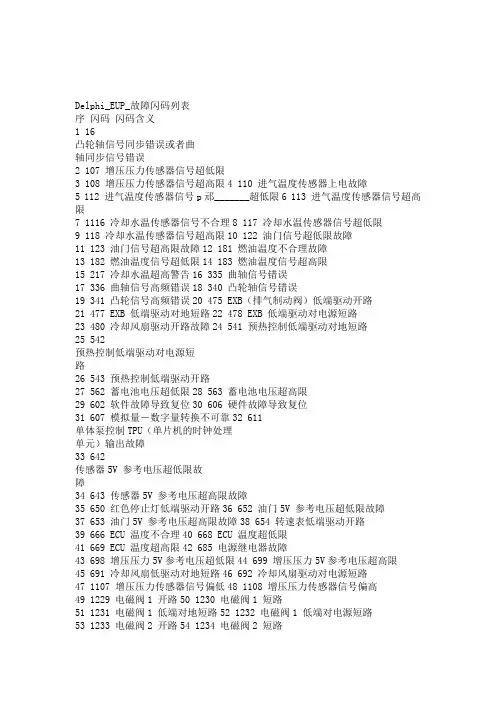

②故障指示灯亮的故障情况列表
0653 油门5V参考电压超高限故障1612 ERC2通信率过低
0654 转速表低端驱动开路1651 红色停止灯低端驱动对地短路0666 ECU温度不合理1652 红色停止灯低端驱动对电源短路0668 ECU温度超低限1656 转速表低端驱动对地短路
0669 ECU温度超高限1657 转速表低端驱动对电源短路0685 电源继电器故障1658 硬件看门狗故障
0698 增压压力5V参考电压超低限2106 油门故障导致limp home 模式0699 增压压力5V参考电压超高限2135 油门信号不合理故障
0691 冷却风扇低驱动对地短路2147 单体泵驱动电压过低
0692 冷却风扇驱动对电源短路2148 单体泵驱动电压过高
1107 增压压力传感器信号不合理—偏低2229 环境压力传感器信号超高限1108 增压压力传感器信号不合理—偏高2228 环境压力传感器信号超低限1229 电磁阀1开路C001 CAN1通讯故障
1230 电磁阀1短路D001 CAN2通讯故障

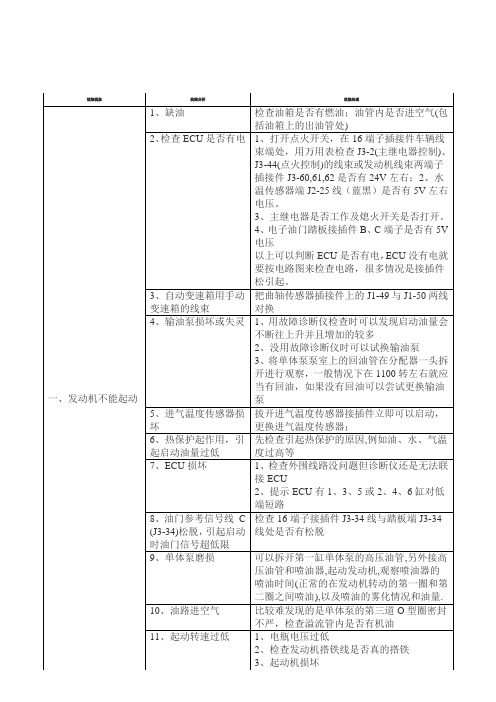

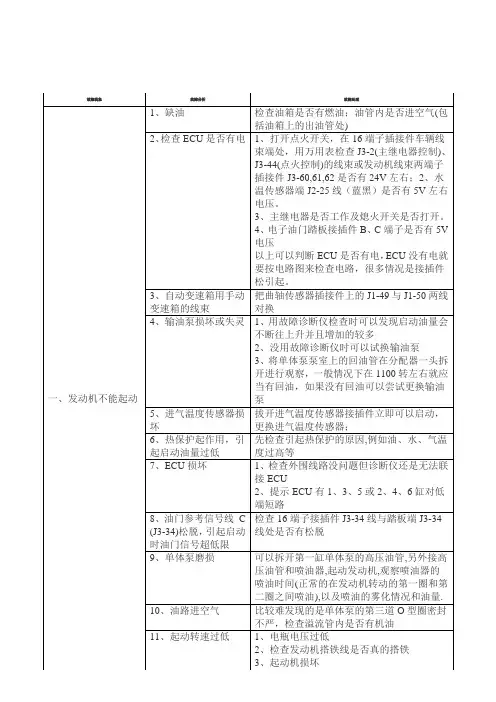

③如何读故障码（如何指令控制器输出，如何读码）
1、进入故障模式
故障码的读取有两种方法，一种是使用专用的故障诊断工具（包括手持式的和PC-based）进行读取，另外一种是在在没有诊断仪的情况下，通过使故障指示灯按照一定频率的闪烁来读取故障码，本手册主要介绍后面一种故障码的读取方法。
为了使故障指示灯开始闪烁，首先要让电控单元内的程序进入故障诊断模式；进入故障模式的方法很简单，只需把点火开关置于ON档（使电控单元上电），注意不要起动发动机，然后把怠速使能开关置于ON的位置，这样就进入了故障诊断模式。
进入诊断模式后，电控单元就会把当前存在的故障通过故障指示灯来闪烁输出，供维修人员识别读取。
2、故障码闪烁输出
本电控系统的故障码是由四位16进制数字组成的，故障码的输出首先是把故障码的每一位都转化为二进制码，然后一位一位的闪烁输出，下图是一个例子，图中所表示的是要输出0x0113的故障码，图中的时间延迟在表一中给出了具体的定义及其数值。
在进入故障模式后，故障指示灯会自动连续的闪烁来输出故障码，直到把所有当前的故障码都输出完毕为止。
当所有的故障码都输出一遍之后，如果要进行再一次读取，可以关闭怠速使能开关，然后再次打开即可。

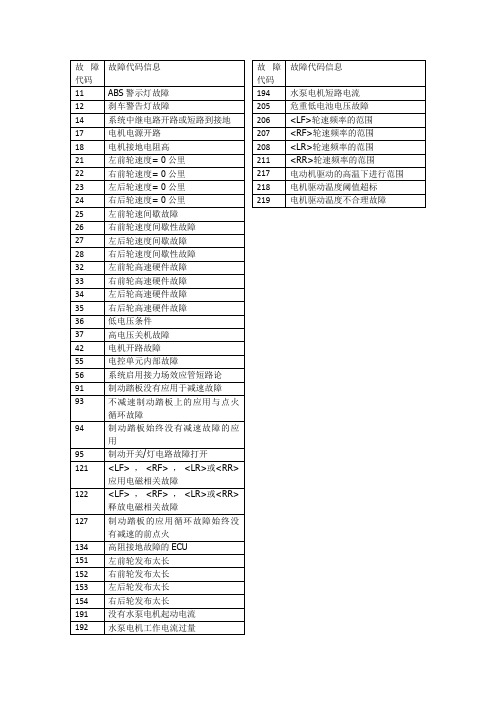

故障码故障描述故障码故障描述。
