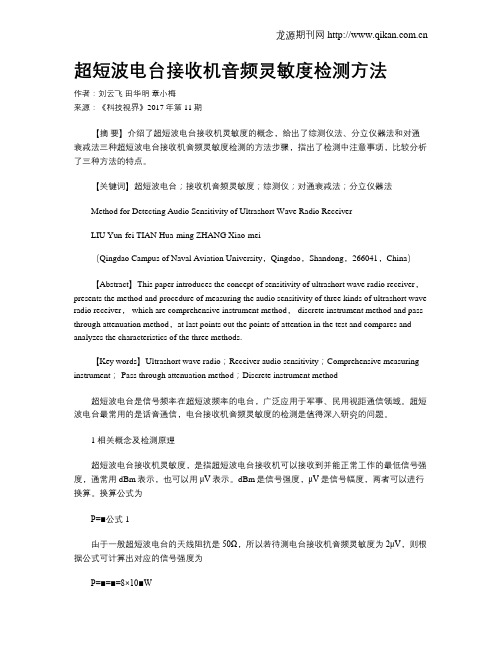

超短波电台接收机音频灵敏度检测方法作者：刘云飞田华明章小梅来源：《科技视界》2017年第11期【摘要】介绍了超短波电台接收机灵敏度的概念，给出了综测仪法、分立仪器法和对通衰减法三种超短波电台接收机音频灵敏度检测的方法步骤，指出了检测中注意事项，比较分析了三种方法的特点。
【关键词】超短波电台；接收机音频灵敏度；综测仪；对通衰减法；分立仪器法Method for Detecting Audio Sensitivity of Ultrashort Wave Radio ReceiverLIU Yun-fei TIAN Hua-ming ZHANG Xiao-mei（Qingdao Campus of Naval Aviation University，Qingdao，Shandong，266041，China）【Abstract】This paper introduces the concept of sensitivity of ultrashort wave radio receiver，presents the method and procedure of measuring the audio sensitivity of three kinds of ultrashort wave radio receiver， which are comprehensive instrument method， discrete instrument method and pass through attenuation method，at last points out the points of attention in the test and compares and analyzes the characteristics of the three methods.【Key words】Ultrashort wave radio；Receiver audio sensitivity；Comprehensive measuring instrument； Pass through attenuation method；Discrete instrument method超短波电台是信号频率在超短波频率的电台，广泛应用于军事、民用视距通信领域。
BPM短波定时接收机的设计与实现陈永奇;邢燕;陈颖明【摘要】通过研究短波授时理论,针对我国BPM短波授时信号的特点,提出了一种BPM短波定时接收机的设计方案与实现方法,并对该接收机的性能进行测试,结果表明:该BPM短波定时接收机的定时精度优于1 ms,达到了预期指标.现在,这种BPM 短波定时接收机已经被广泛应用于国防及通讯领域.【期刊名称】《时间频率学报》【年(卷),期】2016(000)002【总页数】9页(P95-103)【关键词】BPM授时;短波接收机;定时精度【作者】陈永奇;邢燕;陈颖明【作者单位】中国科学院国家授时中心,西安 710600;中国科学院时间频率基准重点实验室,西安 710600;中国科学院国家授时中心,西安 710600;中国科学院时间频率基准重点实验室,西安 710600;中国科学院国家授时中心,西安 710600;中国科学院时间频率基准重点实验室,西安 710600【正文语种】中文【中图分类】P228.420 引言随着科学技术的飞速发展，国防、通讯、航天、航空、交通以及科学研究等领域的时间用户对时间精度的要求越来越高，秒级定时精度已经不能满足时间用户的要求，纳秒级、皮秒级等高精度的时间终端设备已经被应用在一些领域。
然而，这些高精度时间设备设计复杂、价格昂贵，所以很难为一些时间用户所接受。
短波授时具有运行维护费用低，接收机简单廉价，信号覆盖范围大等优点，因此能够很好地解决上述矛盾。
短波授时具有覆盖范围广、所依赖的通信介质不易遭受人为破坏等特点，这些特点在非常时期会显得尤为重要。
当卫星授时受到干扰时，短波授时将会变成一种最为可靠的授时手段。
因此，国外发达国家一直都保留着短波授时系统。
在我国，出于对安全性和可靠性的考虑，我国仍然把长波授时、短波授时作为两种主要的战略备份授时手段。
我国的BPM短波授时系统于1970年建成，目前采用4种发播频率（2.5，5，10，15MHz）每天24 h发播[1]。
短波收音机收听指南短波收音机简介如何收听短波广播？ 如何改善收听效果?国际短波广播波段1. 传统指针调谐短波收音机收音机的种类如果按所接收的波段来划分：单波段中波收音机： MW 525 -- 1600 KHz调频调幅收音机 MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz调频 /中/短波收音机** MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz只有一个短波段时 SW： 3.9 --12.00 MHz(75 -- 25 米)(或6.00 -- 18.00 MHz， 49 -- 16 米)(或9.00 -- 16.00 MHz， 31 --19 米)二个短波段时 SW1： 2.2--7.50 MHz，SW2： 7.50 -- 23.00 MHz或SW1：5.9--9.50 MHz， SW2： 9.50 -- 18.00 MHz按米波段来划分 SW1,SW2,SW3,SW4,SW5,SW6,SW7………多波段短波收音机 (每个短波段覆盖一个国际短波米波段)传统收音机和收录机一般只有一个或二个短波段，但每个波段都覆盖了很宽的频率（好几个米波段）范围，优点是电路简单，但很难保证所覆盖频率范围内每点频率的灵敏度和选择性都很均匀，所以，往往是有些米波段收听很好，有些却很差，另外，由于覆盖很宽的频率，使各个电台之间显得很拥挤，收台不方便，所以有些收音机要附加上短波微调旋钮来加以改善。
也有些短波电路设计得很好的传统收音机，收音机也有足够高的灵敏度和选择性，而且生产调试又很精确，使用起来也很方便，别有趣味，起码省去老换波段的麻烦。
另外，传统收音机大多采用3-4节电池和比较大口径的扬声器，收听起来声音很好，难怪有很多老短波迷仍然喜欢传统收音机。
2.按米波段来划分的多波段短波收音机现代的短波收音机，往往分为6-10个短波段，每个短波只覆盖一个米波段（请参考下文国际广播米波段表），对于设计良好的此类短波收音机，灵敏度和选择性比较容易得到保证，而且按米波段来划分短波，电台之间的间隔好象被展阔了，收短波象收听中波一样方便，尤其是对于电台最密集的16，19，25，31米波段，优点更突出。
接收机动态范围分析及测试方法摘要：本文主要讨论的是超短波接收机大动态范围的概念和相关参数的测试方法。
Abstract:This article will discuss the concept of high-dynamic-range VHF/UHFreceiver and involved parameters testing methods.关键词：噪声系数（NF ）、灵敏度（Sensitivity ）、双音互调失真（Two-tone intermodulation distortion ）、三阶截点（Third-order intercept point,）、无杂散动态范围（SFDR ）、内部虚假响应（Internally generated spurious responses ）VHF/UHF 接收机又称超短波接收机，工作频率覆盖30MHz-3GHz ，至少提供AM 、FM 、USB 、LSB 、CW 等解调方式，有的还提供数字化I/Q 输出和宽带中频输出。
广泛用于信号监测、侦听、测向，配合相关软件，能自动观测频率占用度等。
这种接收机一般采用超外差式结构，天线输入信号先通过前端预选器，滤除带外干扰后经过两次或三次变频，将输入信号变频至一个固定的中频信号（IF ），再由后端模拟解调或DSP 处理。
超短波接收机的动态范围是一个关键的指标，它涉及到接收机的好几个参数。
大动态范围接收机的概念，不仅意味着能够以低很低的失真，检测幅度相差达90或100dB 的信号的能力。
更重要的是，这个概念应明确包含对虚假信号的免疫能力，虚假信号通常是远离接收机调谐频率的大信号，相互之间因非线性作用而产生的。
本文的目的是让读者对通常为大动态性能而设计的典型频率合成式VHF/UHF 接收机的一些参数有一定认识。
要讨论的主题主要包括噪声系数，灵敏度，双音互调失真，三阶截点，无杂散动态范围和内部产生的虚假响应。
一、噪声系数-灵敏度噪声系数和灵敏度是两个通常和接收机检测小信号能力有关的参数，接收机的电路通常在输入信号上叠加上少量比热效应大的噪声，在检测VHF/UHF 频段的小信号时，电路噪声是通常的限制值。
[修订]短波收音机收听指南短波收音机收听指南短波收音机如何收听短波广如何改善收听国际短波广播简介播, 效果? 波段1. 传统指针调谐短波收音机收音机的种类如果按所接收的波段来划分: 单波段中波收音机: MW 525 -- 1600 KHz调频调幅收音机 MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz/中/短波收音机** MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz 调频只有一个短波段时 SW: 3.9 --12.00 MHz(75 -- 25 米)(或6.00 -- 18.00 MHz， 49 -- 16 米)(或9.00 -- 16.00 MHz， 31 --19 米)二个短波段时 SW1: 2.2--7.50 MHz，SW2: 7.50 -- 23.00 MHz或SW1:5.9--9.50 MHz， SW2: 9.50 -- 18.00 MHz 按米波段来划分SW1,SW2,SW3,SW4,SW5,SW6,SW7……… 多波段短波收音机 (每个短波段覆盖一个国际短波米波段) 传统收音机和收录机一般只有一个或二个短波段，但每个波段都覆盖了很宽的频率(好几个米波段)范围，优点是电路简单，但很难保证所覆盖频率范围内每点频率的灵敏度和选择性都很均匀，所以，往往是有些米波段收听很好，有些却很差，另外，由于覆盖很宽的频率，使各个电台之间显得很拥挤，收台不方便，所以有些收音机要附加上短波微调旋钮来加以改善。
也有些短波电路设计得很好的传统收音机，收音机也有足够高的灵敏度和选择性，而且生产调试又很精确，使用起来也很方便，别有趣味，起码省去老换波段的麻烦。
另外，传统收音机大多采用3-4节电池和比较大口径的扬声器，收听起来声音很好，难怪有很多老短波迷仍然喜欢传统收音机。
2.按米波段来划分的多波段短波收音机现代的短波收音机，往往分为6-10个短波段，每个短波只覆盖一个米波段(请参考下文国际广播米波段表)，对于设计良好的此类短波收音机，灵敏度和选择性比较容易得到保证，而且按米波段来划分短波，电台之间的间隔好象被展阔了，收短波象收听中波一样方便，尤其是对于电台最密集的16，19，25，31米波段，优点更突出。
短波电台的收音机接收技术短波收音机作为一种传统的广播接收设备，具有接收远距离短波信号的功能，被广泛应用于民用和专业领域。
本文将介绍短波电台的收音机接收技术，并探讨其原理和应用。
一、短波电台收音机的原理短波电台收音机是一种接收不同频段的无线电信号的设备。
其原理基于电磁波传播和调制解调技术。
具体而言，短波电台将音频信号进行调频调制，通过天线发送到空气中成为无线电信号。
接收端的收音机通过天线接收到这些无线电信号，并经过解调还原出原始的音频信号。
二、短波电台收音机的频率范围短波频段位于无线电频谱中的3 MHz到30 MHz范围内。
这个频段之所以被称为短波，是因为它的电波波长相对较短。
短波频段的特点是信号在地球和大气层之间反射和折射，使得信号可能在全球范围内传播。
因此，短波电台收音机在国际广播和遥感通信中有着重要的应用。
三、短波电台收音机的接收技术1. 选波器技术短波电台收音机常使用超外差接收技术或直接转频接收技术。
在接收前，将希望接收的短波频段调谐到接收范围内，并将其他频段降低幅度，以避免干扰。
2. 动态范围改善技术短波电台信号强度可能受到天气、地形和电磁干扰的影响，从而导致信号质量下降。
为了克服这些问题，短波电台收音机通常采用了自动增益控制（AGC）技术和降噪技术。
自动增益控制技术通过根据输入信号的强度自动调整接收机的放大倍数，以保持一个恒定的中频输出水平。
这有助于减少信号强度波动对音质的影响。
降噪技术用于去除模拟信号中的杂音，并提高接收信号的质量。
常见的降噪技术包括滤波、抑制和降噪器等。
3. 解调技术解调是从调制信号中恢复原始信号的过程。
短波电台收音机通常采用调幅解调（AM）、调频解调（FM）和单边带解调（SSB）等技术。
调幅解调常用于语音和音乐广播，它将调幅信号还原为音频信号。
调频解调通常用于广播和无线电通信，它将调频信号还原为音频信号。
单边带解调适用于语音和数据通信，它通过提取原始信号的一个频带来减少传输带宽。
