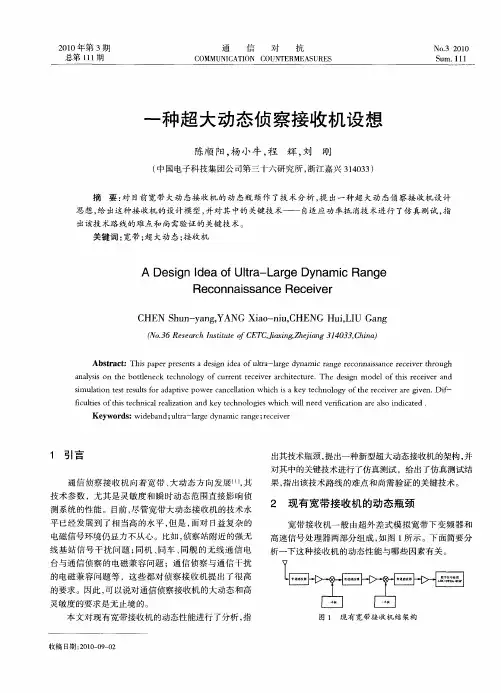

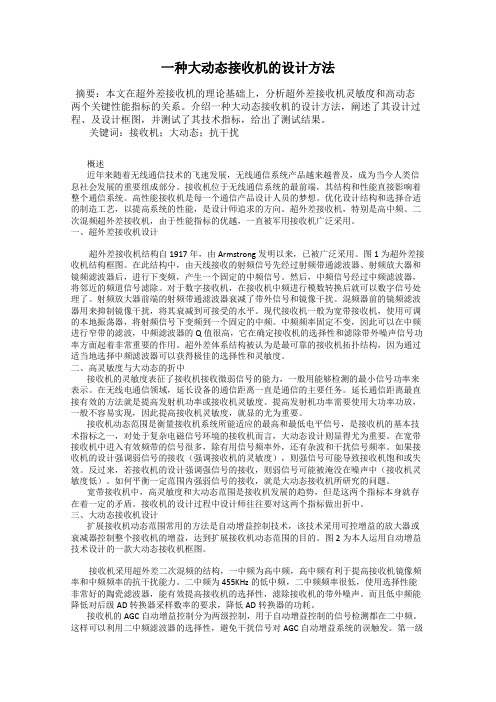

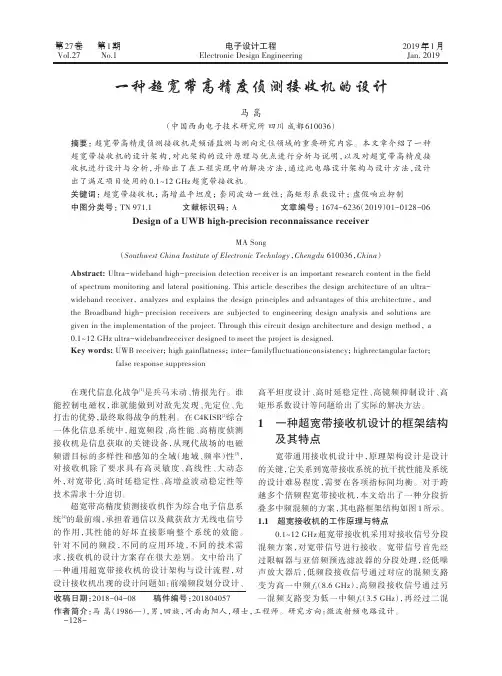

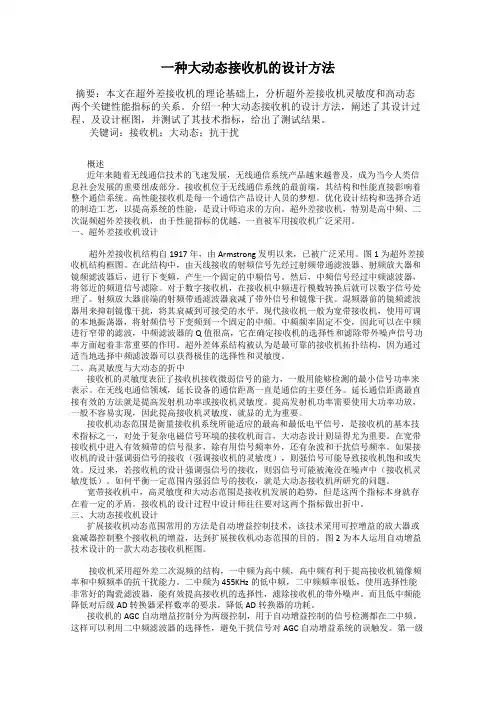

一种大动态接收机的设计方法摘要：本文在超外差接收机的理论基础上，分析超外差接收机灵敏度和高动态两个关键性能指标的关系。
介绍一种大动态接收机的设计方法，阐述了其设计过程、及设计框图，并测试了其技术指标，给出了测试结果。
关键词：接收机；大动态；抗干扰概述近年来随着无线通信技术的飞速发展，无线通信系统产品越来越普及，成为当今人类信息社会发展的重要组成部分。
接收机位于无线通信系统的最前端，其结构和性能直接影响着整个通信系统。
高性能接收机是每一个通信产品设计人员的梦想。
优化设计结构和选择合适的制造工艺，以提高系统的性能，是设计师追求的方向。
超外差接收机，特别是高中频、二次混频超外差接收机，由于性能指标的优越，一直被军用接收机广泛采用。
一、超外差接收机设计超外差接收机结构自1917年，由Armstrong发明以来，已被广泛采用。
图1为超外差接收机结构框图。
在此结构中，由天线接收的射频信号先经过射频带通滤波器、射频放大器和镜频滤波器后，进行下变频，产生一个固定的中频信号。
然后，中频信号经过中频滤波器，将邻近的频道信号滤除。
对于数字接收机，在接收机中频进行模数转换后就可以数字信号处理了。
射频放大器前端的射频带通滤波器衰减了带外信号和镜像干扰。
混频器前的镜频滤波器用来抑制镜像干扰，将其衰减到可接受的水平。
现代接收机一般为宽带接收机，使用可调的本地振荡器，将射频信号下变频到一个固定的中频。
中频频率固定不变，因此可以在中频进行窄带的滤波，中频滤波器的Q值很高，它在确定接收机的选择性和滤除带外噪声信号功率方面起着非常重要的作用。
超外差体系结构被认为是最可靠的接收机拓扑结构，因为通过适当地选择中频滤波器可以获得极佳的选择性和灵敏度。
二、高灵敏度与大动态的折中接收机的灵敏度表征了接收机接收微弱信号的能力，一般用能够检测的最小信号功率来表示。
在无线电通信领域，延长设备的通信距离一直是通信的主要任务。
延长通信距离最直接有效的方法就是提高发射机功率或接收机灵敏度。

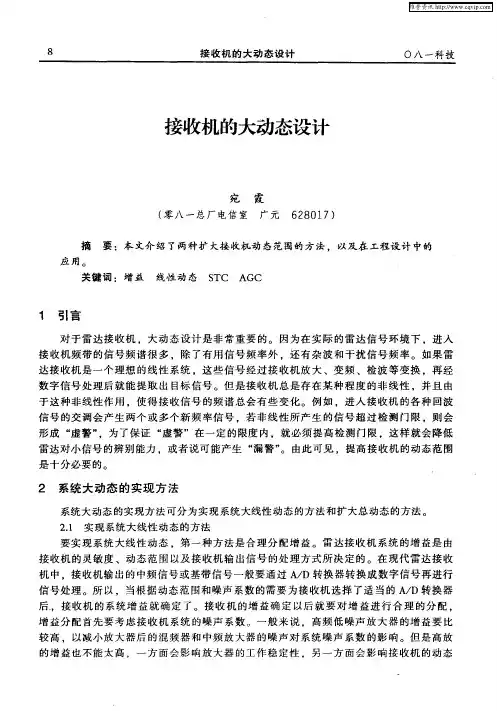

浅析接收机的大动态设计论文关键词:增益线性动态stag论文摘要:本文介绍了两种扩大接收机动态范围的方法，以及在工程设计中的应用。
引言对于雷达接收机，大动态设计是非常重要的。
因为在实际的雷达信号环境下，进人接收机频带的信号频谱很多，除了有用信号频率外，还有杂波和干扰信号频率。
如果雷达接收机是一个理想的线性系统，这些信号经过接收机放大、变频、检波等变换，再经数字信号处理后就能提取出目标信号。
但是接收机总是存在某种程度的非线性，并且由于这种非线性作用，使得接收信号的频谱总会有些变化。
例如，进人接收机的各种回波信号的交调会产生两个或多个新频率信号，假设非线性所产生的信号超过检测门限，那么会形成“虚警〞，为了保证“虚警〞在一定的限度内，就必须提高检测门限，这样就会降低雷达对小信号的区分能力，或者说可能产生“漏警〞。
由此可见，提高接收机的动态范围是十分必要的。
2系统大动态的实现方法系统大动态的实现方法可分为实现系统大线性动态的方法和扩大总动态的方法。
2.1实现系统大线性动态的方法要实现系统大线性动态，第一种方法是合理分配增益。
雷达接收机系统的增益是由接收机的灵敏度、动态范围以及接收机输出信号的处理方式所决定的。
在现代雷达接收机中，接收机输出的中频信号或基带信号一般要通过a/d转换器转换成数字信号再进行信号处理。
所以，当根据动态范围和噪声系数的需要为接收机选择了适当的a/d转换器后，接收机的系统增益就确定了。
接收机的增益确定以后就要对增益进行合理的分配，增益分配首先要考虑接收机系统的噪声系数。
一般来说，高频低噪声放大器的增益要比较高，以减小放大器后的混频器和中频放大器的噪声对系统噪声系数的影响。
但是高放的增益也不能太高，一方面会影响放大器的工作稳定性，另一方面会影响接收机的动态范围。
所以，增益、噪声系数和动态范围是三个互相关联而又相互制约的参数。
下面我们以工程设计中某个雷达的接收机为例来说明增益、噪声系数和动态范围三者之间的关系。
大动态范围宽带接收机射频前端设计与实现的开题报告一、研究背景随着通信技术的不断发展，大动态范围宽带接收机射频前端在军事、民用等领域中有着重要的应用。
射频前端是接收机的核心部件，它能够接收和处理来自天线的信号，并将这些信号转换成数字信号，为后续的信号处理提供条件。
大动态范围的宽带接收机射频前端的设计和实现是一个复杂的工程，需要融合多种学科的知识和技术，如电磁场理论、微波电路设计、射频系统工程、数字信号处理等。
二、研究内容本文主要研究大动态范围宽带接收机射频前端的设计与实现。
具体内容包括以下几个方面：1. 大动态范围宽带接收机射频前端的基本原理研究。
这是本研究的起点和基础，需要了解射频前端的基本工作原理和性能指标。
2. 大动态范围宽带接收机射频前端的设计。
本文将深入研究射频前端的电路结构和设计原理，重点探讨如何实现宽带、高性能和大动态范围。
3. 大动态范围宽带接收机射频前端的实现。
在设计完成后，需要进行实际的制作和测试。
本文将介绍如何将设计转化为实际产品，包括制作工艺、测试方法和设备选型等。
4. 大动态范围宽带接收机射频前端的性能评估。
在完成实际制作后，需要对产品进行性能测试和评估，包括增益、噪声系数、动态范围等指标的测试和分析。
三、研究意义本研究将有助于解决现有大动态范围宽带接收机射频前端的设计和实现问题，提高系统的性能和可靠性，推动该领域的进一步发展。
在军事、民用等领域中，大动态范围宽带接收机射频前端是一项关键技术，本研究的成果将有助于提高我国相关领域的技术水平和竞争力。
一、概述本接收机主要用于将射频信号进行预处理，信道由滤波器、放大器、程控衰减器、3个功能模块组合而成，并由电源部分供电，控制部分控制衰减量。
系统方案框图如下图1-1所示：图1-1 接收信道总体框图二、设计依据设计依据来自于“J32E研制任务书”。
三、主要技术指标和使用要求见“J32E接收机技术协议”。
四、系统指标分析及设计指标分析:555平衡放大器的基本参数如表4-1所示。
表4-1 555平衡放大器的基本参数程控衰减器采用平衡结构的PE4302实现，其基本参数如表4-2所示。
表4-2平衡结构PE4302的基本参数1、输出二阶截点：（1）和频测试时，其输入主信号在带内，系统的OIP2主要受末级放大器的影响。
前端滤波器采用LC 滤波器，易实现其OIP2大于等于70dBm ；由表4-2知，程控衰减器采用平衡结构的PE4302实现， OIP2大于等于72dBm 也能实现。
系统为最大增益（30dB ）时，系统指标分配及系统OIP2的仿真计算结果如图4-1所示。
图4-1 系统OIP2仿真故要求最后一级的放大器的OIP2大于等于85dBm （和频测试）。
由表4-1知，555平衡放大器的OIP2满足要求（和频测试）；由表4-2知，平衡结构的PE4302程控衰减器的OIP2也满足要求。
（2）差频测试时，其输入主信号在带外，而和频测试的输入主信号在带内，则若和频测试时的系统OIP2能满足大于等于80dBm，则其差频测试时的系统OIP2能满足大于等于90dBm。
2、谐波抑制：系统要求在输出功率为0dBm时，谐波抑制大于80dB。
有源器件产生的谐波中，二次谐波是最为严重的，故只需讨论二次谐波。
若二次谐波抑制度能满足要求，则其余谐波抑制度必满足要求。
在此方案中，对末级放大器的谐波抑制要求最高，要求其在输出功率为0dBm 时，二次谐波（HD2）满足大于等于80dB。
由表4-1知，555平衡放大器的二次谐波（HD2）满足要求（输出功率0dBm测试）。

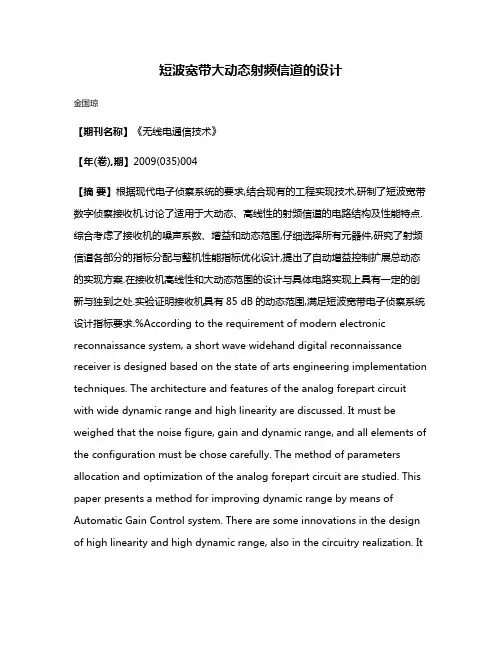

短波宽带大动态射频信道的设计金国琼【期刊名称】《无线电通信技术》【年(卷),期】2009(035)004【摘要】根据现代电子侦察系统的要求,结合现有的工程实现技术,研制了短波宽带数字侦察接收机.讨论了适用于大动态、高线性的射频信道的电路结构及性能特点.综合考虑了接收机的噪声系数、增益和动态范围,仔细选择所有元器件,研究了射频信道各部分的指标分配与整机性能指标优化设计,提出了自动增益控制扩展总动态的实现方案.在接收机高线性和大动态范围的设计与具体电路实现上具有一定的创新与独到之处.实验证明接收机具有85 dB的动态范围,满足短波宽带电子侦察系统设计指标要求.%According to the requirement of modern electronic reconnaissance system, a short wave widehand digital reconnaissance receiver is designed based on the state of arts engineering implementation techniques. The architecture and features of the analog forepart circuit with wide dynamic range and high linearity are discussed. It must be weighed that the noise figure, gain and dynamic range, and all elements of the configuration must be chose carefully. The method of parameters allocation and optimization of the analog forepart circuit are studied. This paper presents a method for improving dynamic range by means of Automatic Gain Control system. There are some innovations in the design of high linearity and high dynamic range, also in the circuitry realization. Itis proved that the device has a dynamic range of 85dB by experiments. The device satisfies electronic reconnaissance system's needs.【总页数】4页(P44-46,49)【作者】金国琼【作者单位】国营第七一三厂设计所,江西,九江,332005【正文语种】中文【中图分类】TN851【相关文献】1.短波宽带接收信道的优化设计* [J], 李宗强;兰设勇;董小丽2.短波多信道接收机的射频电路设计 [J], 谈雪梅3.宽带大动态射频前端的性能指标与设计分析 [J], 庞子鸿4.宽带大动态射频前端的设计与实现 [J], 孙海峰;刘琦;5.宽带大动态射频前端的设计与实现 [J], 孙海峰;刘琦因版权原因，仅展示原文概要，查看原文内容请购买。
宽带大动态接收技术宽带大动态接收技术（Wideband Dynamic Receiver，简称WDR）是一种新型的射频接收机技术，具有更广的接收频谱范围和更宽的动态范围。
该技术在现代化通信和雷达应用中具有重要的应用前景。
传统的射频接收机一般都采用窄带技术，即只能接收一定范围内的频率信号。
这种技术有很大的局限性，对于现代化通信和雷达系统的需求来说已经不能满足。
WDR技术则采用宽带技术，能够接收更宽频带范围的信号。
同时，WDR技术还具有更宽的动态范围，即对高强度的信号能够有更好的抵抗能力。
这意味着在复杂的环境下，WDR技术可以提供更为精确的数据获取和处理。
WDR技术的主要特点之一是能够同时接收多路信号。
这点对于复杂的雷达和通信系统非常重要。
传统的射频接收机往往只能接收单一信号。
而WDR技术具有更为复杂的硬件和软件结构，能够处理多路信号信息并进行合并和处理，大大提高了系统的整体性能。
WDR技术还具有高灵敏度、高有效性和低误码率等优点。
这些特点对于一些需要高精度、高速度和高质量数据传输的应用非常重要。
具体来说，WDR技术可以应用于高速数据传输、卫星通信、雷达成像、天基物理等领域。
在WDR技术的实现中，有一些关键技术需要被研究和开发。
首先是宽带滤波器的设计和制造。
这是整个WDR技术实现的基础。
其次是数字信号处理的技术研究。
在WDR技术中，信号的处理都是通过数字信号处理器（DSP）进行的。
因此需要研究如何有效地优化 DSP 算法和数据快速处理技术。
还有就是高速数据传输技术，这是必须要考虑的一个因素，因为在宽带范围内，数据传输速度一般都很快，从而需要采用高速数据传输技术才能保证信息的准确性和高效性。
总而言之，宽带大动态接收技术具有非常广阔和重要的应用前景。
随着通信和雷达技术的不断发展，WDR技术必将会变得越来越重要，成为未来通信和雷达系统的核心技术之一。
短波电台的接收器设计和性能评估简介：短波电台是一种广泛应用于无线通信领域的设备，广播、通讯等行业都需要用到这种设备。
本文将重点介绍短波电台接收器的设计原理和性能评估方法。
一、短波电台接收器的设计原理短波电台接收器是指用于接收不同频率短波信号的设备。
在设计短波电台接收器时，需要考虑以下几个主要因素：1. 频率范围：短波信号的频率范围较广，通常介于3-30MHz之间。
接收器需要具备宽频带接收能力，以覆盖不同频段的短波信号。
2. 灵敏度：接收器的灵敏度是指在不同信噪比下的最小可接收信号强度。
它影响着接收器对弱信号的捕捉能力，一般用微伏或微安表示。
3. 动态范围：接收器的动态范围是指能够处理的最强信号和最弱信号之间的差异范围。
动态范围主要受到前端放大器和混频器等部件的影响。
4. 选择性：接收器的选择性是指它对不同频道的选择和抑制能力。
选择性好的接收器能够有效抑制邻近频道的干扰信号，并提高接收的清晰度。
5. 抗干扰能力：由于短波电台的工作环境常受到各种干扰的影响，接收器需要具备一定的抗干扰能力，以保证接收到的信号可靠性。
二、短波电台接收器性能评估方法对于短波电台接收器的性能评估，一般可以从以下几个方面进行考察：1. 灵敏度测试：灵敏度是评估接收器对弱信号捕捉能力的重要指标。
可以通过在实验室环境下，逐渐降低输入信号的强度，观察接收器能否正常接收和解调信号。
2. 动态范围测试：动态范围测试是评估接收器对强信号和弱信号之间差异处理能力的方法。
可以将不同强度的信号输入接收器，观察接收器对信号的处理效果。
3. 抗干扰能力测试：抗干扰能力是评估接收器在干扰环境下的工作能力的重要指标。
可以通过在实验室模拟各种干扰信号，观察接收器对干扰信号的抑制能力。
4. 选择性测试：选择性测试是评估接收器对不同频道选择和抑制能力的方法。
可以通过输入一组相邻频道的信号，观察接收器的实际选择情况。
5. 信噪比测试：通过测量接收信号与背景噪声之间的关系，可以评估接收器的工作效果。
基于物联网超短波频谱监测接收机设计
周玉锋;吴青萍
【期刊名称】《中国西部科技》
【年(卷),期】2012(000)011
【摘要】随着物联网和通信技术的迅速发展,频谱变得越来越拥挤,且其中隐藏着大量的干扰信号。
为了监测宽带无线接入、物联网等新业务用频的背景噪声和频率使用情况,设计了一种超短波频谱监测网络化接收机。
该接收机监测的频率范围为20MHz到3GHz,采用数字信号处理技术,实现多种工作方式的信号解调,多种带宽的数字中频滤波。
实际使用表明该接收机具有较高的接收灵敏度和抗干扰性能,能适应较宽动态范围的监测需要,可以作为物联网之分布式无线频谱监测系统的主要接收设备。
【总页数】3页(P8-9,3)
【作者】周玉锋;吴青萍
【作者单位】常州无线电厂有限公司,江苏常州 213025;常州信息职业技术学院电子与电气工程学院,江苏常州 213164
【正文语种】中文
【相关文献】
1.基于片上系统的电磁频谱监测接收机设计 [J], 何鹏;郝绍杰
2.超短波频谱监测网络化接收机设计 [J], 吴青萍;周玉峰
3.基于ADRV9009频谱监测接收机设计与实现 [J], 吴伙土
4.基于物联网技术的无线频谱监测系统硬件部分设计 [J], 成京;吕晓丽;呼立文
5.基于物联网技术的无线频谱监测系统硬件部分设计 [J], 成京;吕晓丽;呼立文因版权原因，仅展示原文概要，查看原文内容请购买。
超短波无线电监视接收机功能可重构设计刘旭波; 李迅; 赵红训【期刊名称】《《航天电子对抗》》【年(卷),期】2019(035)005【总页数】4页(P24-27)【关键词】可重构; 无线电监视; 资源动态分配【作者】刘旭波; 李迅; 赵红训【作者单位】中国人民解放军 91977 部队北京 100142; 中国电子科技集团公司第五十四研究所河北石家庄 050081【正文语种】中文【中图分类】TN971+.50 引言无线电监视设备多功能一体化设计，可以有效提高设备的作用能力，降低设备量和设备的复杂程度，提高设备的可靠性；通过信号处理按需实时动态重构、迁移部署及虚拟化资源管理技术，可实现感知信号处理系统以任务驱动的快速功能切换，以应对瞬息万变的电磁环境，降低系统寿命周期的费用。
根据行动和任务需求进行系统功能的可重构、可定制，动态管理分配软硬件资源进行系统功能的重构，进而提高设备资源利用率，实现资源使用效率最大化，已成为现代装备发展的必然趋势和主流方向。
1 模型建立超短波无线电监视接收机主要用于完成VHF/UHF频段内宽频段信号的快速搜索、截获、分析、识别、解调等功能。
接收机采用基模块化、阵列化、数字化、可重构设计思想的VPX总线结构形式，实现处理功能的灵活配置[1]。
超短波无线电监视接收机主要由参考源模块、模拟信道模块1-3、本振模块1-3、PowerPC模块、数字处理模块1-3、通信接口模块、采样模块、时钟分路模块、电源模块组成。
其组成框图见图1 所示。
图1 超短波无线电监视接收机组成框图接收机控制3路射频输入信号进入3个模拟信道模块，输出窄带和宽带的中频信号。
其中：信道模块完成对信号的滤波、放大和变频，输出模拟中频信号，各本振提供对应信道的本振频率，参考源模块为各本振单元提供参考信号，用于各信道设置不同的本振频率，实现对不同频率信号的接收。
根据信号频率对信道进行控制，多通道采样模块分别接收三个模拟信道输出的中频信号，完成信号的采样，通过底板总线将数据先发送至数字处理模块。
超短波频谱监测网络化接收机设计吴青萍;周玉峰【摘要】随着物联网和通信技术的迅速发展,频率资源供需矛盾日益突出.为了对电磁环境进行测试和数据采集,掌握各种无线电业务和通信系统,特别是宽带无线接入、物联网等新业务用频的背景噪声和频率使用情况,设计了一种超短波频谱监测网络化接收机.该接收机监测的频率范围为20 MHz～3 GHz,可提供多种IF处理带宽以适应处理不同信号的要求,具有较高的接收灵敏度和抗干扰性能,并具有最佳信噪比,能适应较宽动态范围的监测需要.%With the rapid development of IOT and communication technology, the contradiction between supply and demand of the frequency resources has become increasingly prominent.An ultrashort wave spectrum monitoring network receiver was designedfor testing and data acquisition of the electromagnetic environment to master all kinds of wireless business and communication systemi especially the broadband wireless access, IOT and other new business with frequency of background noise. The frequency range monitored by the receiver is from 20 MHz to 3 GHz. The receiver can provide a variety of IF processing bandwidth to adapt to the requirements of the different signals, with high receiving sensitivity and antijamming performance, has the best signal to noise ratio, and can adapt to the demand of a wide dynamic range monitoring.【期刊名称】《现代电子技术》【年(卷),期】2012(035)011【总页数】3页(P110-112)【关键词】超短波;变频;滤波;数字信号处理【作者】吴青萍;周玉峰【作者单位】常州信息职业技术学院电子与电气工程学院,江苏常州213164;常州无线电厂有限公司,江苏常州213025【正文语种】中文【中图分类】TN850-340 引言随着物联网和通信技术的迅速发展，无线电频谱管理的任务越来越重，因此，超短波频谱监测接收机应用领域越来越广。
