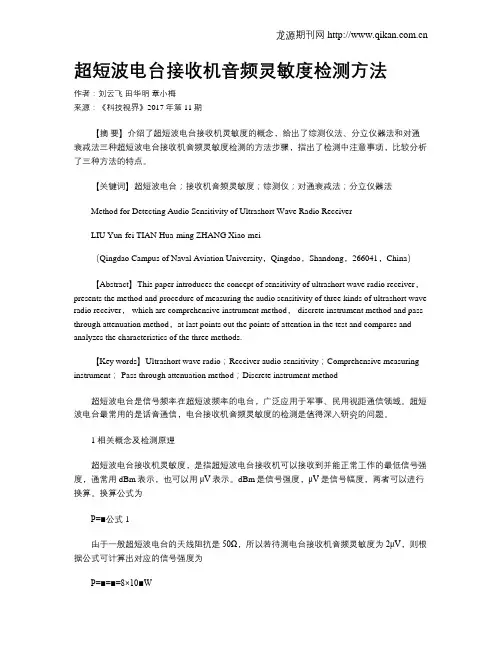

超短波电台接收机音频灵敏度检测方法作者：刘云飞田华明章小梅来源：《科技视界》2017年第11期【摘要】介绍了超短波电台接收机灵敏度的概念，给出了综测仪法、分立仪器法和对通衰减法三种超短波电台接收机音频灵敏度检测的方法步骤，指出了检测中注意事项，比较分析了三种方法的特点。
【关键词】超短波电台；接收机音频灵敏度；综测仪；对通衰减法；分立仪器法Method for Detecting Audio Sensitivity of Ultrashort Wave Radio ReceiverLIU Yun-fei TIAN Hua-ming ZHANG Xiao-mei（Qingdao Campus of Naval Aviation University，Qingdao，Shandong，266041，China）【Abstract】This paper introduces the concept of sensitivity of ultrashort wave radio receiver，presents the method and procedure of measuring the audio sensitivity of three kinds of ultrashort wave radio receiver， which are comprehensive instrument method， discrete instrument method and pass through attenuation method，at last points out the points of attention in the test and compares and analyzes the characteristics of the three methods.【Key words】Ultrashort wave radio；Receiver audio sensitivity；Comprehensive measuring instrument； Pass through attenuation method；Discrete instrument method超短波电台是信号频率在超短波频率的电台，广泛应用于军事、民用视距通信领域。
接收机的技术指标
频率范围：20～3000MHz
频率精度：1×10－7 (应具有外接标准频率源的端口) 扫描速度（独立扫描）：≥500信道/秒
全景扫描：≥100,000信道/秒
噪声系数：≤12dB (< 2000MHz) 15dB (>2000MHz) 相位噪音：≤-120dBc/Hz (偏离10kHz)
振荡器反向辐射：≤－107dBm
干扰抑制
镜像抑制：>90dB
中频抑制：>90dB
二阶截点：≥55dBm
三阶截点：≥17dBm (≤300MHz)20dBm (≥300MHz)
系统动态范围：≥120dB
灵敏度：
AM(BW=6kHz): 1 mV (≤2000MHz、SINAD：≥10dB)1.3 mV (＞2000MHz、SINAD：≥10dB)
FM(BW=15kHz): 1 mV (≤2000MHz、SINAD：≥25dB)1.3 mV (＞2000MHz、SINAD：≥25dB)
中频带宽：10MHz（最好具有不同带宽DSP数字处理中频输出）
中频滤波器数量：≥20个
调解方式：AM、FM、CW、PM、LSB、USB、ISB、PuIse、IQ
监测和监听信号种类：20MHz至3000MHz频段内常规信号、猝发信号、跳频信号、GSM信号、CDMA1X信号以及将来能扩展到WCDMA信号等的实时或同步监测; 能对目前常见的AM、FM、CW、PM等信号进行监听
工作温度：－10℃～＋50℃或＋55℃。
收音机主要技术指标解释1.灵敏度(sensitivity)指收听远距离电台或微弱信号的能力,在技术上定义为：输出指定信噪比（S/N）的音频信号所需的射频（RF）信号强度〖确切的讲,是载噪比〗。
在无线电接收机诸多的性能当中,＂灵敏度＂无疑是其中最重要的一项,同时,也可能是遭遇最多误解的一项了,灵敏度当然越高越好,而灵敏度指标（所需之最小信号值）则越低越好。
灵敏度可用以μV(微伏)为单位计量天线两端的电压来表示,或是用dBf的信号功率表示〖如100μV/m相当于40dBμV/m〗。
此处的dBf（分贝飞瓦）系指相对于10-15W的分贝值。
将天线端的信号强度分别用两种方法表示的原因是,天线的阻抗有300Ω和75Ω两种,30dBf表示在阻抗300Ω的天线两端,信号为18μV,但在75Ω的天线两端则仅有9μV,如果用dBf的指标来作比较,便不用去考虑这种差别了。
在看到灵敏度是用μV表示时,先应弄清此时的负载阻抗值,如果某一接收调谐器的灵敏度是对75Ω的输入负载标注的,则在折算到300Ω的输入负载时,为能直接进行比较,需将75Ω的电压值增加一倍。
接收调谐器的灵敏度还可进一步明确地规定,如为获得50dB的信噪比的音频信号时,在天线两端所需之电压值,这种称为寂静灵敏度;另一种没那么严格的规定是能够获得30dB信号噪比的音频信号的所需电压值,差不多是刚刚可以听得见声音,称为可用灵敏度〖当然还有用20dB来定义的叫相对灵敏度〗。
在不考虑噪声,只按接收弱信号的能力来衡量叫绝对灵敏度。
射频放大级左右了整体的信噪比。
CW模式需要达到3dB;SSB模式需要达到10dB就行了。
单声道接收和立体声接收的灵敏度也不一样。
单声道接收时,所需射频信号强度可以小些,而在收听立体声广播时,接收调谐器所需的信号强度就可能会比收听单声道时高出一倍还多。
2.邻频选择性(adjacent channel selectivity)和灵敏度相反,邻频选择性指标数据以越高越好。
广播系统技术参数广播系统是通过无线电波传播音频信号的一种系统，它在传媒行业、娱乐行业和公共事务通信中扮演了重要的角色。
下面将介绍广播系统的技术参数和相关知识。
1.频率范围：广播系统的频率范围通常涵盖中波、调频和短波等不同频段。
中波频率范围为535千赫兹至1605千赫兹，调频频率范围为88兆赫兹至108兆赫兹，短波频率范围为1.6兆赫兹至30兆赫兹。
2.发射功率：广播系统的发射功率对于覆盖范围和传输质量有很大影响。
一般来说，中波广播系统的发射功率可达数十千瓦至数百千瓦，调频广播系统的发射功率一般在几千瓦至数十千瓦之间。
3.调制方式：广播系统通常采用调幅（AM）和调频（FM）两种调制方式。
调幅是通过改变信号的振幅来传输信息，适用于中波广播。
调频是通过改变信号的频率来传输信息，适用于调频广播。
调幅广播系统的音质相对较差，但传输距离更远，调频广播系统的音质较好，传输距离相对较短。
4.接收机灵敏度：接收机灵敏度是广播系统接收信号的能力。
一般来说，广播系统的接收机灵敏度应达到-100分贝毫瓦（dBm）至-120dBm的范围。
5.信噪比：信噪比是指接收到的信号与背景噪声之比。
广播系统的信噪比越高，接收到的音频信号越清晰。
一般来说，广播系统的信噪比应达到50分贝至60分贝。
6.频率响应：频率响应是指广播系统在不同频段上对信号的传输响应程度。
广播系统的频率响应应尽可能平坦，即在不同频段上能够传输相同强度的信号。
7.调制度：调制度是指广播系统中传输信号的承载率。
广播系统的调制度越高，能够传输更多的信息。
一般来说，广播系统的调制度应达到80%至100%。
8.调制深度：调制深度是指广播系统中信号的幅度变化范围。
调制深度越大，信号的动态范围越广，音质也相应提高。
一般来说，调幅广播系统的调制深度应达到80%至100%。
9.输入阻抗：输入阻抗是指广播系统接收信号时对外电路的抵抗程度。
输入阻抗应与广播系统的输出阻抗能够匹配，以实现最佳的信号传输。
超短波监测站系统性能指标要求探析沈国勤0 前言超短波监测站作为承担完成超短波监测任务的基本技术设施，是频谱管理部门掌握指定区域超短波台站频谱使用情况的基础手段，在无线电管理技术设施建设中占据重要地位。
超短波监测站一般主要承担VHF/UHF频段无线电台站频谱参数质量监测、空间无线电频谱利用率监测、指定类别调制信号解调和指定信号无线电测向定位等任务。
超短波监测站设计和建设的基本目标是保证系统功能实用、系统性能真实、测量结果准确无误、测量搜索快捷有效、系统运行稳定可靠等。
依据监测任务和建设目标要求，我们需要深化论证其技术性能要求，研究提出超短波监测站的系统性能指标要求。
结合系统性能参数指标情况，超短波监测站系统性能可分为基本系统性能参数指标和特定系统性能参数指标两类。
1 基本系统性能参数指标基本系统性能参数指标是设计和建设超短波监测站所必须明确的参数，并且是有明确定值指标要求和普遍已认可的性能参数指标，主要以下几个方面。
（1）监测系统灵敏度具有一定调制带宽的标准测试信号发射时，在给定扫描速度下，监测站接收系统能够捕获到该标准测试信号时的最小信号场强值为监测系统接收灵敏度，捕获判决准则是有用信号大于噪声电平6dB，量值单位是dBμV/m。
监测系统灵敏度主要根据监测站信号监测覆盖范围要求、电磁环境背景噪声情况提出设计指标要求，并由监测接收机接收灵敏度、监测天线增益、射频电缆和开关矩阵损耗等具体参数量值确定。
为了进一步解释监测系统灵敏度，我们举例分析：监测接收机噪声系数典型值是10dB，S/N=6dB，接收机输入端口灵敏度典型值是－118dBm/10kHz（-11dBuV/10kHz），常用全向监测天线HK014（100MHz～1300MHz频段），天线增益典型值是0dB，对应天线K因子是11dB～31dB，射频电缆和开关矩阵损耗在对应工作频段为5dB，计算获得100MHz～1300MHz频段内监测系统灵敏度为5 dBuV/m/10kHz～25 dBuV/m/10kHz。
接收机的技术指标接收机是一种电子设备，用于接收和放大从天线或其他信号源接收到的无线电信号，并将其转换为可用于音频、视频或数据输出的信号。
接收机的技术指标涉及到很多方面，下面将详细介绍一些常见的技术指标。
1.频率范围：接收机的频率范围指的是它能够接收的信号的频率范围。
不同的接收机可以接收不同频率范围的信号，比如广播接收机通常可以接收AM、FM等调频信号。
2.灵敏度：接收机的灵敏度指的是它能够接收到弱信号的能力，一般以一些特定的信噪比来描述，例如10米微伏的信号在50dB的信噪比下能够被正确识别。
3.带宽：接收机的带宽是指它能够处理的信号频率范围，通常以赫兹（Hz）为单位表示。
较宽的接收机带宽可以接收更多的信号，但也需要较高的处理能力。
4.选择性：接收机的选择性指的是它在接收到多个信号时，能够选择感兴趣的信号而抑制其他干扰信号的能力。
选择性越好，接收机对干扰的抑制能力就越强。
5.动态范围：接收机的动态范围是指它能够同时处理的最大和最小信号强度之间的差异范围。
较大的动态范围可以处理更广泛的信号强度，从而提高接收机的性能。
6.硬件参数：接收机的硬件参数包括输入阻抗、输出阻抗、增益、效率等。
这些参数影响着接收机的性能和适用范围。
7.抗干扰性：接收机的抗干扰性指的是它在存在干扰信号时的工作表现。
抗干扰性好的接收机可以在强干扰环境中正常工作而不受干扰的影响。
8.多通道：一些接收机具有多通道接收功能，可以同时接收多个信号，并进行独立处理或合并处理。
9.解调方式：接收机可以使用不同的解调方式，如调幅解调（AM）、调频解调（FM）、调相解调（PM）等，以及数字信号解调方式等。
10.数据传输速率：对于数字接收机，数据传输速率是一个重要的技术指标。
它表示接收机能够处理的最大数据传输速率。
11.电源要求：接收机的电源要求包括工作电压、功率消耗等方面的要求，这些要求决定了接收机在不同环境下的适用性。
以上介绍的只是一些常见的接收机技术指标，实际上还有很多其他因素需要考虑，如尺寸、重量、成本等。
短波电台的收音机接收技术短波收音机作为一种传统的广播接收设备，具有接收远距离短波信号的功能，被广泛应用于民用和专业领域。
本文将介绍短波电台的收音机接收技术，并探讨其原理和应用。
一、短波电台收音机的原理短波电台收音机是一种接收不同频段的无线电信号的设备。
其原理基于电磁波传播和调制解调技术。
具体而言，短波电台将音频信号进行调频调制，通过天线发送到空气中成为无线电信号。
接收端的收音机通过天线接收到这些无线电信号，并经过解调还原出原始的音频信号。
二、短波电台收音机的频率范围短波频段位于无线电频谱中的3 MHz到30 MHz范围内。
这个频段之所以被称为短波，是因为它的电波波长相对较短。
短波频段的特点是信号在地球和大气层之间反射和折射，使得信号可能在全球范围内传播。
因此，短波电台收音机在国际广播和遥感通信中有着重要的应用。
三、短波电台收音机的接收技术1. 选波器技术短波电台收音机常使用超外差接收技术或直接转频接收技术。
在接收前，将希望接收的短波频段调谐到接收范围内，并将其他频段降低幅度，以避免干扰。
2. 动态范围改善技术短波电台信号强度可能受到天气、地形和电磁干扰的影响，从而导致信号质量下降。
为了克服这些问题，短波电台收音机通常采用了自动增益控制（AGC）技术和降噪技术。
自动增益控制技术通过根据输入信号的强度自动调整接收机的放大倍数，以保持一个恒定的中频输出水平。
这有助于减少信号强度波动对音质的影响。
降噪技术用于去除模拟信号中的杂音，并提高接收信号的质量。
常见的降噪技术包括滤波、抑制和降噪器等。
3. 解调技术解调是从调制信号中恢复原始信号的过程。
短波电台收音机通常采用调幅解调（AM）、调频解调（FM）和单边带解调（SSB）等技术。
调幅解调常用于语音和音乐广播，它将调幅信号还原为音频信号。
调频解调通常用于广播和无线电通信，它将调频信号还原为音频信号。
单边带解调适用于语音和数据通信，它通过提取原始信号的一个频带来减少传输带宽。
短波电台的接收器设计和性能评估简介：短波电台是一种广泛应用于无线通信领域的设备，广播、通讯等行业都需要用到这种设备。
本文将重点介绍短波电台接收器的设计原理和性能评估方法。
一、短波电台接收器的设计原理短波电台接收器是指用于接收不同频率短波信号的设备。
在设计短波电台接收器时，需要考虑以下几个主要因素：1. 频率范围：短波信号的频率范围较广，通常介于3-30MHz之间。
接收器需要具备宽频带接收能力，以覆盖不同频段的短波信号。
2. 灵敏度：接收器的灵敏度是指在不同信噪比下的最小可接收信号强度。
它影响着接收器对弱信号的捕捉能力，一般用微伏或微安表示。
3. 动态范围：接收器的动态范围是指能够处理的最强信号和最弱信号之间的差异范围。
动态范围主要受到前端放大器和混频器等部件的影响。
4. 选择性：接收器的选择性是指它对不同频道的选择和抑制能力。
选择性好的接收器能够有效抑制邻近频道的干扰信号，并提高接收的清晰度。
5. 抗干扰能力：由于短波电台的工作环境常受到各种干扰的影响，接收器需要具备一定的抗干扰能力，以保证接收到的信号可靠性。
二、短波电台接收器性能评估方法对于短波电台接收器的性能评估，一般可以从以下几个方面进行考察：1. 灵敏度测试：灵敏度是评估接收器对弱信号捕捉能力的重要指标。
可以通过在实验室环境下，逐渐降低输入信号的强度，观察接收器能否正常接收和解调信号。
2. 动态范围测试：动态范围测试是评估接收器对强信号和弱信号之间差异处理能力的方法。
可以将不同强度的信号输入接收器，观察接收器对信号的处理效果。
3. 抗干扰能力测试：抗干扰能力是评估接收器在干扰环境下的工作能力的重要指标。
可以通过在实验室模拟各种干扰信号，观察接收器对干扰信号的抑制能力。
4. 选择性测试：选择性测试是评估接收器对不同频道选择和抑制能力的方法。
可以通过输入一组相邻频道的信号，观察接收器的实际选择情况。
5. 信噪比测试：通过测量接收信号与背景噪声之间的关系，可以评估接收器的工作效果。
短波通信中多通道数字接收机的实现梅冬;黎琴;王骏扬;杨宇宸;李康【摘要】The frequency range of shortwave communication is from 3MHz to 30MHz. This kind of communication mode has the feature of narrow bandwidth and large channel number. The traditional receiver cannot receive multiple channels at the same time. But with the development of software radio, high speed digital sampling and digital signal processing technology, we can realize the multi-channel receiver and achieve high sensitivity. This paper presents a multi-channel digital channelized receiver scheme which can realize the direct sampling of the shortwave band signals and realize the receiving of arbitrary frequency signal frequency band by use of channel technology.%短波通信的频率范围在3MHz到30MHz 之间，具有信道带宽小，信道个数多的特点。
传统的接收机，一般只能同时接收较少的信道个数。
随着软件无线电技术的发展，利用高速数字采样和信号处理技术，可实现多信道的同时接收，且可达到较高的接收灵敏度。
Science &Technology Vision 科技视界超短波电台是信号频率在超短波频率的电台,广泛应用于军事、民用视距通信领域。
超短波电台最常用的是话音通信,电台接收机音频灵敏度的检测是值得深入研究的问题。
1相关概念及检测原理超短波电台接收机灵敏度,是指超短波电台接收机可以接收到并能正常工作的最低信号强度,通常用dBm 表示,也可以用μV 表示。
dBm 是信号强度,μV 是信号幅度,两者可以进行换算。
换算公式为P =U 2R 公式1由于一般超短波电台的天线阻抗是50Ω,所以若待测电台接收机音频灵敏度为2μV,则根据公式可计算出对应的信号强度为P =U 2R =(2μV )250Ω=8×10-14W 再根据换算公式P =101g P 1mW 公式2可计算出对应的信号强度值为P =101g P 1mW =-101dBm。
超短波电台接收机音频灵敏度,反应的是电台在音频工作模式下,接收微弱射频信号的能力,是电台能有效清晰解调出话音的最小的射频信号强度,是反映电台接收机性能的重要指标之一。
电台接收机音频灵敏度不够,则直接影响电台的话音通信距离。
[1]要对超短波电台的接收机音频灵敏度进行检测,需要构建合适的检测环境。
目前超短波电台的接收机灵敏度指标一般在μV 级。
因此需要产生μV 级的射频信号输入给超短波电台,并能检测超短波电台的音频输出,判断输出音频信号的质量是否达到要求。
[2]2综测仪检测法目前检测超短波电台接收机灵敏度最常用的方法是综测仪法。
以南京新联电讯仪器厂生产的EE5113型无线电综合测试仪所为例。
所用到的仪器设备有综测仪一台,音频线缆一根,射频线缆一根。
检测连接关系如图1所示。
该方法是用综测仪给电台提供μV 级的调幅射频信号,同时用综测仪通过检测电台耳机口输出的音频信号的信纳比来检测电台调幅接收灵敏度。
图1综测仪法检测接收机调幅灵敏度以检测AM(调幅)音频接收灵敏度为例,具体检测步骤为:(1)综测仪设置将综测仪设为“接收机测试”状态,调制方式设为AM,工作频率设为与被测电台一致,音频调制信号频率设为1kHz,调幅度设为30%,调整射频信号的幅度为2μV。
