光缆线路工程中继段测试划分办法

电缆接续和改接1、电缆与电缆直接连接的作业方式叫电缆芯线接续。

方法有1纽绞接、2使用接线子、3使用直接模块。

2、电缆与原有电缆、原有电缆与原有电缆在连接时，不终断或不影响用户正常通话和业务，先使用临时电缆复接后再接续，接续完测试无误后拆除临时电缆叫电缆芯线改接。

方法有1纽绞接、2使用复接接线子、3使用复接模块。

3、一般的接续指新放的电缆对接之类的，改接是指新放的和老的电缆接续，电缆的割接都是按照改接的工日算的，高一点。

4、至于接线子和模块，那要按照实际的情况算的，你可以看领的材料单或者看设计，但现在光进铜退，接续模块的应该不多了。

中继段和用户段1.从定义上讲, 中继段测试是指局端至局端间的光缆测试。

用户段光缆测试是指局端到客户接入光缆的测试2.从距离上讲, 中继段比较长,用户段光缆短.3.08定额没有长市之分,只按距离分档。

（我感觉主要的区别是计不计取偏振膜测试的问题。

）4.光缆中继段测试：是指对局端至局端，局端至接入网之间的全部传输介质的测试。

它包括中间网络设备及跳纤，一般按“双窗口”测试。

光缆用户段测试：是指对局端或接入网至用户端的光收发器或光模块之间的全部传输介质的测试，它包括中间网络设备及跳纤。

电缆线路（割）接方法：一、改（割）接基本原则和二、改（割）接的基本方法两种。

一、改（割）接基本原则： 1. 施工人员必须掌握设计要求，摸清新旧设备情况，研究确定安全、迅速、高质量的施工步骤和方法。

2. 施工以不影响用户通话为原则，在改接用户线之前，须事先和有关方面联系，为确保其通讯不阻断，必要时应确定改线时间，按时进行改线。

3. 对专线、中继线、复用设备线对、数字传输线对及重要用户线对割接改线时，不得任意将a、b线颠倒，并要采用复接改线法，以避免通信中断。

在对号时需串一个1～2uF的电容。

4. 测量室及局外的改线点，必须相互配合，以免发生接错等障碍事故。

5. 对所设置的新电缆及设备，须经严格的检验测试及验收，完全符合技术标准要求后，方可进行改接。

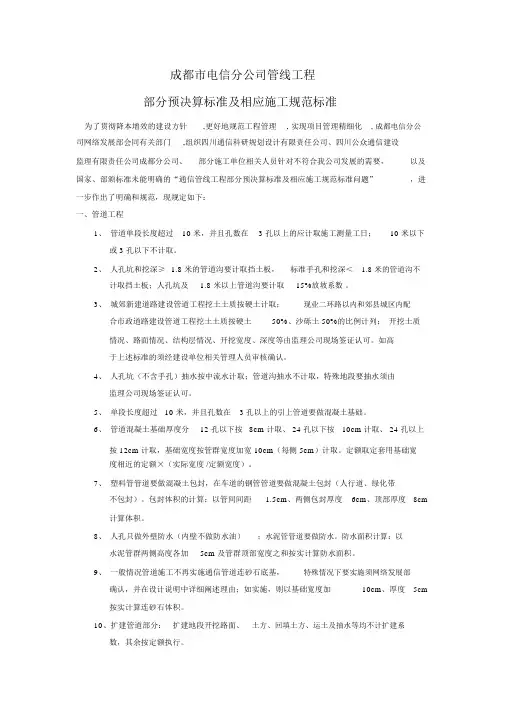

成都市电信分公司管线工程部分预决算标准及相应施工规范标准为了贯彻降本增效的建设方针,更好地规范工程管理, 实现项目管理精细化, 成都电信分公司网络发展部会同有关部门,组织四川通信科研规划设计有限责任公司、四川公众通信建设监理有限责任公司成都分公司、部分施工单位相关人员针对不符合我公司发展的需要，以及国家、部颁标准未能明确的“通信管线工程部分预决算标准及相应施工规范标准问题”，进一步作出了明确和规范，现规定如下：一、管道工程1、管道单段长度超过10 米，并且孔数在 3 孔以上的应计取施工测量工日；10 米以下或 3 孔以下不计取。

2、人孔坑和挖深≥ 1.8 米的管道沟要计取挡土板，标准手孔和挖深＜ 1.8 米的管道沟不计取挡土板；人孔坑及 1.8 米以上管道沟要计取15%放坡系数。

3、城郊新建道路建设管道工程挖土土质按硬土计取；现业二环路以内和郊县城区内配合市政道路建设管道工程挖土土质按硬土50%、沙砾土 50%的比例计列；开挖土质情况、路面情况、结构层情况、开挖宽度、深度等由监理公司现场签证认可。

如高于上述标准的须经建设单位相关管理人员审核确认。

4、人孔坑（不含手孔）抽水按中流水计取；管道沟抽水不计取，特殊地段要抽水须由监理公司现场签证认可。

5、单段长度超过10 米，并且孔数在 3 孔以上的引上管道要做混凝土基础。

6、管道混凝土基础厚度分12 孔以下按8cm 计取、 24 孔以下按10cm 计取、 24 孔以上按 12cm 计取，基础宽度按管群宽度加宽 10cm（每侧 5cm）计取。

定额取定套用基础宽度相近的定额×（实际宽度 /定额宽度）。

7、塑料管管道要做混凝土包封，在车道的钢管管道要做混凝土包封（人行道、绿化带不包封）。

包封体积的计算：以管间间距 1.5cm、两侧包封厚度6cm、顶部厚度8cm 计算体积。

8、人孔只做外壁防水（内壁不做防水油）；水泥管管道要做防水。

防水面积计算：以水泥管群两侧高度各加5cm 及管群顶部宽度之和按实计算防水面积。

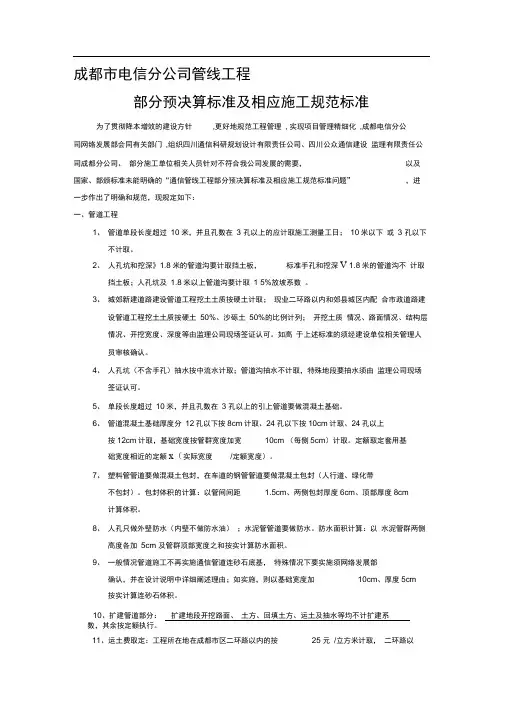

成都市电信分公司管线工程部分预决算标准及相应施工规范标准为了贯彻降本增效的建设方针,更好地规范工程管理, 实现项目管理精细化,成都电信分公司网络发展部会同有关部门,组织四川通信科研规划设计有限责任公司、四川公众通信建设监理有限责任公司成都分公司、部分施工单位相关人员针对不符合我公司发展的需要，以及国家、部颁标准未能明确的“通信管线工程部分预决算标准及相应施工规范标准问题”，进一步作出了明确和规范，现规定如下：一、管道工程1、管道单段长度超过10米，并且孔数在3 孔以上的应计取施工测量工日；10米以下或3 孔以下不计取。

2、人孔坑和挖深》1.8米的管道沟要计取挡土板，标准手孔和挖深V 1.8米的管道沟不计取挡土板；人孔坑及1.8米以上管道沟要计取1 5%放坡系数。

3、城郊新建道路建设管道工程挖土土质按硬土计取；现业二环路以内和郊县城区内配合市政道路建设管道工程挖土土质按硬土50%、沙砾土50%的比例计列；开挖土质情况、路面情况、结构层情况、开挖宽度、深度等由监理公司现场签证认可。

如高于上述标准的须经建设单位相关管理人员审核确认。

4、人孔坑（不含手孔）抽水按中流水计取；管道沟抽水不计取，特殊地段要抽水须由监理公司现场签证认可。

5、单段长度超过10米，并且孔数在3 孔以上的引上管道要做混凝土基础。

6、管道混凝土基础厚度分12孔以下按8cm计取、24孔以下按10cm计取、24孔以上按12cm计取，基础宽度按管群宽度加宽10cm （每侧5cm）计取。

定额取定套用基础宽度相近的定额x（实际宽度/定额宽度）。

7、塑料管管道要做混凝土包封，在车道的钢管管道要做混凝土包封（人行道、绿化带不包封）。

包封体积的计算：以管间间距 1.5cm、两侧包封厚度6cm、顶部厚度8cm计算体积。

8、人孔只做外壁防水（内壁不做防水油）；水泥管管道要做防水。

防水面积计算：以水泥管群两侧高度各加5cm 及管群顶部宽度之和按实计算防水面积。

光缆中继段测试施⼯⼯艺标准光缆中继段测试施⼯⼯艺标准1．施⼯准备1.1 劳动组织1.2 ⼯机具1.3 材料2．操作程序2.1 ⼯艺流程2.2 操作要领2.2.1 测试准备（1）施⼯前应对光缆终端情况进⾏检查，核实尾纤数量、标识、出线顺序等现场情况，安置测试⼯作台，测试电源仪表就位，并根据线路台账，弄清中继段的基本长度。

2.2.2 仪表就位设置（1）将OTDR测试仪表置于⼯作台上，连通电源，仪表预热。

（2）进⾏测试仪表基本测试参数的设置，包括测量模式、测量波长、折射率、测试脉宽、测试范围、处理时间等。

2.2.3 连接测试尾纤将测试尾纤直接连接在ODTR测试仪表的输出光⼝上，并与待测光纤尾纤通过活动连接器连接。

2.2.4 光纤测试选择测量光纤衰减测试菜单，打开激光，向待测光纤进⾏轨迹取样，根据取样轨迹，移动A、B点光标⾄轨迹上升沿和下降沿的始末端，仪表显⽰的两点衰减即为中继段衰减和两点损耗为线路衰减系数。

（1）光缆中继段测试应采⽤OTDR测试A→B⽅向和B→A⽅向的后向散射信号曲线图，并存储、打印，提供测试的电⼦⽂档。

（2）光缆中继段光纤线路衰减的测试值应⼩于光缆中继段光纤线路衰减计算值，其计算式为:ɑ1=ɑ0L+ān+āc mɑ0——光纤衰减标称值（dB／km）ā——光缆中继段每根光纤接头平均损耗（dB／km）单模光纤ā≤0.08dB(13101nm、1550nm)āc——光纤活动连接器平均损耗（dB）单模光纤āc≤0.07dBL——光缆中继段长度（km）n——光缆中继段内每根光纤接头个数m——光缆中继段内活动连接器个数3．质量标准3.1对测试⼈员要严格要求，严格按照仪表操作规范和操作规程进⾏操作。

3.2 测试环境要去⼲净、清洁、⽆尘，环境温度适合仪表要求。

3.3测试光纤弯曲半径不⼩于50mm，测试完毕按顺序复归原位。

4．安全环保事项4.1光纤测试时，严禁将光纤端⾯正对眼睛，以防OTDR发出的激光刺伤眼睛。

中断段不是一个定长的距离，中继段一般是指，RX 与TX 也就是发送机与接收机之间设的两个点，一个叫S点，一个R点其实也就是接收机与发送机之间的距离啦
根据国家通信行业标准
有关<<长途通信干线光缆传输系统线路>>规范中规定
光纤线路衰减及光纤通道总衰减的定义
1. 中继段光纤线路衰减:采用OTDR通过尾纤(连接器插头)或光纤耦合测得的光纤链衰减(dB)或衰减常数(dB/Km)。

2. 中继段光纤通道总衰减:采用光源、光功率计，通过光纤连接器测量S-R 间的衰减值(dB)。

以下是公式
中继段光纤线路衰减计算
中继段光纤线路衰减计算公式：
αL = ∑αiLi + αS•n (dB)
式中：αL-中继段光纤线路衰减(dB)；
αi-单盘光纤衰减系数(dB/Km)
Li-光纤敷设后实际长度(Km)；
αS-光纤平均接头损耗(dB)；
n-中继段内光纤接头总数(个)。

衰减常数αL’ = αL / L (dB)
式中：L-中继段光纤总长度(m)；
αL或αL’计算值验收时也可从测试记录表2中找得。

中继段通道总衰减计算：
α = αL + 2αC (dB)
式中：α -中继光纤通道总衰减；
αL -中继光纤线路总衰减；
αC -光纤连接器介入损耗,一般为0.5dB。

建议你如果对这一块要做详细了解，下载一份/download/90.doc
中华人民共和国通信行业标准
长途通信干线光缆传输系统线路
验收规范。

光缆中继段光纤接续损耗测试方法1.引言1.1 概述概述部分的内容可以包括以下方面：光缆中继段光纤接续损耗测试方法是指在光纤通信系统中，对光缆中不同连接点处的接续损耗进行测试的方法。

光纤接续损耗是指信号在光纤连接处传输时由于连接点的存在而引起的信号衰减，这会影响到光纤通信系统的传输质量和性能。

光缆中继段光纤接续损耗测试方法的研究和应用对于保证光纤通信系统的正常运行和提高传输效率至关重要。

准确测试光缆中继段光纤接续损耗，可以及时发现连接点的问题，并及时采取相应的修复措施，保证光纤通信系统的正常传输。

在光缆中继段光纤接续损耗测试过程中，常用的测试方法包括OTDR （Optical Time Domain Reflectometer）和光纤衰减测试方法。

OTDR 是通过发送脉冲光信号，利用光纤连接处的反射信号来检测接续损耗，并通过分析反射信号的强度和时间来确定损耗的位置和数值。

另一种测试方法是光纤衰减测试，通过在信号源端和接收端分别测量信号的强度，计算两者之间的差值，从而确定接续损耗的大小。

这种方法相对简单，但需要确保测试设备和光纤连接点的稳定性和精度。

总之，光缆中继段光纤接续损耗测试方法的研究和应用对于光纤通信系统的运行和维护具有重要意义。

通过准确测试接续损耗的大小和位置，可以及时发现和修复问题，保证光纤通信系统的正常传输，提高通信效率和可靠性。

1.2文章结构1.2 文章结构：本文分为引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的。

- 概述部分将介绍光缆中继段光纤接续损耗测试方法的背景和重要性，以及相关技术的研究现状。

- 文章结构部分将对整篇文章的结构和内容进行概述，介绍各个章节的主题和目的。

- 目的部分将明确阐述本文的研究目标和意义，以及对读者的指导意义。

正文部分分为若干小节，讨论光缆中继段光纤接续损耗测试方法的要点。

- 第2.1小节将阐述光缆中继段光纤接续损耗测试方法的要点1，介绍该方法的原理、步骤和应用范围。

光缆线路竣工测试（中继段测试）光缆线路竣工测试（中继段测试）1、光特性测试光特性测试主要是对光纤传输光性能的测试。

光特性测试一般包括中继段衰减测试、光纤后向散射曲线测试、光纤接续点的连接衰减测试和多模光纤的传输带宽测试。

由于目前采用的光纤主要为单模光纤，所以光特性测试以前3项为主。

(1)中继段衰减测试光缆线路中继段衰减一般由光纤的本征衰减、光纤接续点的连接衰减和光缆的弯曲衰减组成。

中继段衰减测试的主要方法有剪断法、插入法和后向法3种，其测试方法与步骤同单盘衰减测试。

(2)光纤后向散射曲线测试中继段光缆后向散射曲线的测试方法与步骤和单盘光缆的后向曲线测试方法相同，但曲线的分析方法有所不同。

中继段光缆后向散射曲线的分析方法如下。

·观察曲线的全部(全程)有无异常。

当发现可疑点时，应将可疑点及周围区域放大观察.以便于正确判断。

·根据光纤接续情况，抽查核实接续点的连接衰减和接续点的距离。

·测量光纤的线路衰减、长度和部分反射点的反射损耗(或测量回波损耗)。

·按没计文件要求，记录(或打印)测试曲线。

检测结果应将测试数据、测试条件记入竣工测试记录的《中继段光纤后向散射曲线检测记录》中。

·中继段光纤后向散射曲线，一般要求记录一个方向上的完整曲线(A-B或B-A)，以便于今后维护测量时与之对比。

有条件(或设计文件有要求)时，可记录两个方向的测试曲线(A-B和B-A)。

(3)光纤连接衰减测试光纤连接衰减测试是对光纤接续工件的检验，是竣L技术文件的重要组成部分，也是光纤链路整体衰减的组成部分，对光纤链路的光特性传输有重要影响。

光纤连接衰减的测量一般采用“四点法”，具体测试方法与步骤如下(以HP8147为例)。

·打开一条已测(或现场测量)后向散射曲线。

·将游标C移动到所要测量的连接点。

·按软功能键“分析”菜单，选择“插入损耗”项，此时屏幕上游标C两侧出现4个圆点(分居游标C的两侧)。

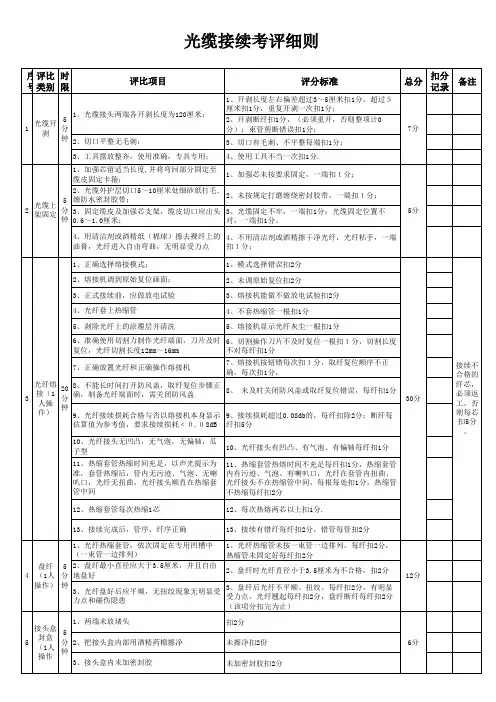

光缆接续与测试----2c2b5428-7157-11ec-b2d3-7cb59b590d7d光缆制造和运输时，受各种条件的限制，不可能制造的过长，施工中受地形条件的限制也不能敷设的过长，要按实际情况分段敷设。

另外，要根据用户的需要架光缆要进行分线。

在施工中要把这些光缆段连接起来，就需要进行光缆芯线接续工作，施工中应尽量减少接头，因为每一个接续点都是一个可能出现的障碍点，并增加因此，应测试连接电缆的各种传输参数，以保持低且稳定的传输损耗，避免或减少接头故障。

以满足通信设备的要求。

由此可见，光缆的连接和测试是保证工程质量的重要环节之一。

一、光缆接线应符合以下规定1.电缆连接前，应检查光缆方案和接头位置，并根据接头预留长度的要求预留足够的光缆。

2、核对光缆的端别，检查两边光缆的光纤质量，合格后方可进行接续。

3.光缆连接必须认真执行操作流程要求。

4、光缆接续工具、材料、光缆接续环境必须清洁，严禁露天作业。

5.对于光纤连接，禁止用刀片去除一次涂层或用火焰法处理端面。

6、对填充型光缆，接续时应采用专用清洁济去除填充物，禁止用汽油清洗。

7.光缆应连续连接，不得受潮，以保证连接质量，使光缆接头的平均损耗符合设计文件的规定。

二、光缆接续1.光缆连接的基本要求⑴光缆接续部位应有良好的水密、气密性能。

（2）光缆接头装置与光缆外护套的连接部分应密封良好，并保持足够的机械强度，光缆不应变形。

⑶光缆接续部位应避免光纤受力。

（4）光缆接续装置应完整美观，内部整洁，满足施工设计及相关工艺要求。

2、光缆接头盒的要求（1）良好的水密性、气密性和牢固性。

⑵连接方式具有通用性，原则上适用于不同类型，不同安装方类型光缆连接。

⑶连接部位机械强度不低于光缆机械强度的70%，光缆无变形。

（4）施工作业应确保光纤和光缆的质量和安全。

3、光缆接续的工艺流程光缆连接准备光缆剥离光缆金属构件电气试验光缆接头盒组装光缆金属构件的连接或相应处置光纤接续第四节}光缆连接和测试光缆制造和运输时，受各种条件的限制，不可能制造的过长，施工中受地形条件的限制也不能敷设的过长，要按实际情况分段敷设。

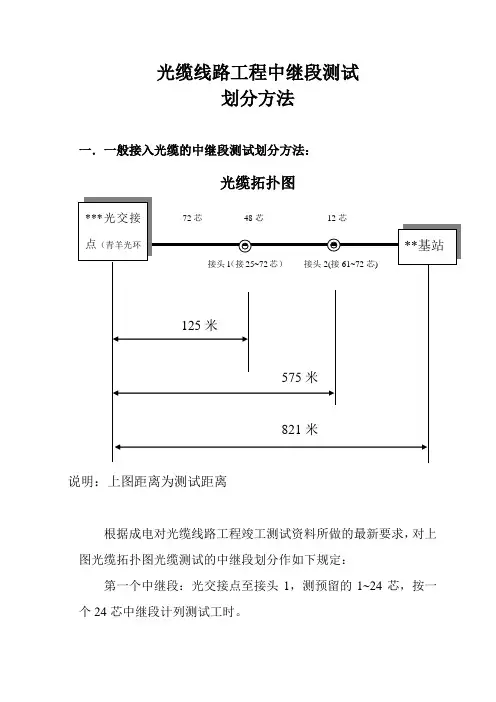

光缆线路工程中继段测试划分方法一．一般接入光缆的中继段测试划分方法：光缆拓扑图说明：上图距离为测试距离根据成电对光缆线路工程竣工测试资料所做的最新要求，对上图光缆拓扑图光缆测试的中继段划分作如下规定：第一个中继段：光交接点至接头1，测预留的1~24芯，按一个24芯中继段计列测试工时。

第二个中继段：接头1至接头2，测25~60芯，按一个48芯中继段计列测试工时。

第三个中继段：接头2至接头**基站，测61~72芯，按一个12芯中继段计列测试工时。

测试工时按双窗口计列。

今后如遇相似情况，参照本划分方法执行。

二．光纤物理网光环的中继段的划分方法：例：本光环芯数为a。

光交接点A：公用纤b芯，接入纤芯为c芯。

光交接点B：公用纤b芯，接入纤芯为d芯。

光交接点C：公用纤b芯，接入纤芯为e芯。

光交接点D：公用纤b芯，接入纤芯为f芯。

光交接点E：公用纤b芯，接入纤芯为芯g。

未用纤芯h芯。

此例测试中继段划分方法如下：光交接点A：b芯+ c芯中继段测试一段，b芯中继段测试一段，c 芯中继段测试一段。

光交接点B：b芯中继段测试一段，d芯中继段测试二段。

光交接点C：b芯中继段测试一段，e芯中继段测试二段。

光交接点D：b芯中继段测试一段，f芯中继段测试二段。

光交接点E：g芯中继段测试一段，g芯+ b芯中继段测试一段。

未用纤芯h芯：h芯中继段测试一段。

测试工时按单窗口计列。

光纤物理网核心层中继段测试划分方法参照此例。

三．园区光缆中继段测试划分方法：可参照一般接入光缆中继段的处理，测试工时按单窗口计列。

成都电信分公司网络发展部二○○四年二月十日。

光缆工程施工：吹放、接续及中继段测试5.1光缆吹放示意图5.1.1施工准备机械设备：随车吊1台、工程车2台；吹缆机2套（包括空压机）、光缆拖车2台、硅芯管接续工具1套。

管理人员2名，技术人员7名，工人7名，驾驶员2名。

5.1.2施工程序5.1.2.1施工流程5.1.2.2吹缆施工流程施工前检→路由复测→设备光缆到现场→硅管密封性检测与通球检测→向一端吹缆→盘“8”字→向另一端吹缆5.1.2.3光缆接续流程光缆单盘测试→光缆的开剥→光纤接续→OTDR现场监测5.2重要工序实施5.2.1光缆敷设前检验5.2.2主要器材设备检验：5.2.3光缆单盘检验光缆单盘测试的首要任务是对出厂光缆经运输装卸后的光特性复检，其次要检查包装完好与否。

其中光性能检测包括衰减测试和长度测试。

衰减测试是现场测试的必要检验内容。

长度检验测试的目的是检查长度是否符合合同规定，同时还可检验光缆在运输途中是否遭受破坏。

检验时，应对每根光缆的测试长度和全部纤长进行比较，如有较大差别，应从另一端测试或做通光检查，以便判断和发现有无断纤，并及时采取补救措施。

光缆单盘测试时，要求测试人员在测试记录上标注AB 端标尺，测试完毕最好热缩端头热缩冒；接续工作开始时，先查看光缆有无外伤、进水，并再次确认标尺，记录在测试记录表中。

一般，切断光缆端头500mm～1000mm，必要时根据情况可适当多切断一些。

测试结果要记载并交与施工技术主管备案。

5.2.4吹缆机与空压机的检验吹缆机与空压机应确保各部件无故障,并要良好的维护，操作人员要认真阅读各自设备的使用说明。

液压油、机油、三滤要定期更换，更换需按说明书使用厂家认可的产品。

汽油、柴油要保证每天施工时够用。

5.3吹缆路由复测：5.3.1吹缆路由复测应以批准的施工设计为依据。

5.3.2核定硅管路由、敷设位置、中间气吹与光缆接续人手孔位置、间距、硅管长度以及吹缆设备进入现场的道路。

光缆配盘要合理，给每一段将分配的光缆一定要比实际敷设硅管的长一定长度，因为中间吹放人井有盘留，接头处人孔按设计需要预盘留等。

光缆工程施工：吹放、接续及中继段测试5.1光缆吹放示意图5.1.1施工准备机械设备：随车吊1台、工程车2台；吹缆机2套（包括空压机）、光缆拖车2台、硅芯管接续工具1套。

管理人员2名，技术人员7名，工人7名，驾驶员2名。

5.1.2施工程序5.1.2.1施工流程5.1.2.2吹缆施工流程施工前检→路由复测→设备光缆到现场→硅管密封性检测与通球检测→向一端吹缆→盘“8”字→向另一端吹缆5.1.2.3光缆接续流程光缆单盘测试→光缆的开剥→光纤接续→OTDR现场监测5.2重要工序实施5.2.1光缆敷设前检验5.2.2主要器材设备检验：5.2.3光缆单盘检验光缆单盘测试的首要任务是对出厂光缆经运输装卸后的光特性复检，其次要检查包装完好与否。

其中光性能检测包括衰减测试和长度测试。

衰减测试是现场测试的必要检验内容。

长度检验测试的目的是检查长度是否符合合同规定，同时还可检验光缆在运输途中是否遭受破坏。

检验时，应对每根光缆的测试长度和全部纤长进行比较，如有较大差别，应从另一端测试或做通光检查，以便判断和发现有无断纤，并及时采取补救措施。

光缆单盘测试时，要求测试人员在测试记录上标注AB 端标尺，测试完毕最好热缩端头热缩冒；接续工作开始时，先查看光缆有无外伤、进水，并再次确认标尺，记录在测试记录表中。

一般，切断光缆端头500mm～1000mm，必要时根据情况可适当多切断一些。

测试结果要记载并交与施工技术主管备案。

5.2.4吹缆机与空压机的检验吹缆机与空压机应确保各部件无故障,并要良好的维护，操作人员要认真阅读各自设备的使用说明。

液压油、机油、三滤要定期更换，更换需按说明书使用厂家认可的产品。

汽油、柴油要保证每天施工时够用。

5.3吹缆路由复测：5.3.1吹缆路由复测应以批准的施工设计为依据。

5.3.2核定硅管路由、敷设位置、中间气吹与光缆接续人手孔位置、间距、硅管长度以及吹缆设备进入现场的道路。

光缆配盘要合理，给每一段将分配的光缆一定要比实际敷设硅管的长一定长度，因为中间吹放人井有盘留，接头处人孔按设计需要预盘留等。

1. 从定义上讲中继段测试是指局端至局端间的光缆测试。

用户段光缆测试是指局端到客户接入光缆的测试2. 从距离上讲中继段比较长用户段光缆短.3. 08定额没有长市之分只按距离分档。

（我感觉主要的区别是计不计取偏振膜测试的问题。

）4. 光缆中继段测试：是指对局端至局端，局端至接入网之间的全部传输介质的测试。

它包括中间网络设备及跳纤，一般按“双窗口”测试。

5.光缆用户段测试：是指对局端或接入网至用户端的光收发器或光模块之间的全部传输介质的测试，它包括中间网络设备及跳纤。

电缆线路（割）接方法：一、改（割）接基本原则和二、改（割）接的基本方法两种。

一、改（割）接基本原则： 1. 施工人员必须掌握设计要求，摸清新旧设备情况，研究确定安全、迅速、高质量的施工步骤和方法。

2. 施工以不影响用户通话为原则，在改接用户线之前，须事先和有关方面联系，为确保其通讯不阻断，必要时应确定改线时间，按时进行改线。

3. 对专线、中继线、复用设备线对、数字传输线对及重要用户线对割接改线时，不得任意将a、b线颠倒，并要采用复接改线法，以避免通信中断。

在对号时需串一个1～2uF的电容。

4. 测量室及局外的改线点，必须相互配合，以免发生接错等障碍事故。

5. 对所设置的新电缆及设备，须经严格的检验测试及验收，完全符合技术标准要求后，方可进行改接。

6. 电缆线路工程竣工验收工作必须执行部颁《邮电基本建设竣工验收办法》的规定。

7. 在MDF上所布放的聚氯乙烯（0.5mm×2）跳线，线间不得有接头。

8. 不得同时在同一条电缆上设立多处改线点，尽量减少临时措施，以避免发生因改线施工造成的人为障碍。

二、改（割）接的基本方法 1. 局内跳线改接 2. 局外电缆芯线改接 3. 局外分线盒（箱）内移改皮线 4. 调区改线 5. 新旧局割接1. 局内跳线改接：（1）环路改接法新旧纵列与横列构成环路如下图所示。

改线时先上好新纵列保安器，使局外新旧电缆或分线设备成环路，听一对改一对。

光缆中继段测试内容一、概述光缆中继段测试是指对光缆中继段进行各项参数的测试和评估，以确保光缆传输性能的稳定和可靠。

该测试内容主要包括光纤衰耗测试、端面质量测试、插损测试等。

二、光纤衰耗测试光纤衰耗是指光信号在传输过程中的损失，主要受到光纤本身的衰减和尾波损耗的影响。

光纤衰耗测试可以通过OTDR（光时域反射仪）来进行。

具体测试步骤如下：1.准备好测试所需的光缆段和OTDR设备；2.连接OTDR设备和被测光缆的一端；3.设置测试参数，包括波长、脉冲宽度等；4.启动测试，OTDR发送光脉冲通过光缆，并记录返回的光信号；5.根据返回的光信号分析光纤衰耗情况，包括衰耗值、衰耗系数等。

通过光纤衰耗测试，可以评估光缆中继段中各个连接点的质量，并及时发现和定位潜在的故障点。

三、端面质量测试端面质量是指光纤连接器和适配器的端面平整度和清洁度，对光缆传输性能起着重要的影响。

端面质量测试主要通过光源和光功率计来进行，具体测试步骤如下：1.准备好测试所需的光缆连接器和适配器，以及光源和光功率计；2.清洁被测光缆连接器和适配器的端面，确保清洁度；3.连接光源和光功率计，通过光缆连接器和适配器进行测试；4.记录连接损耗、反射损耗等参数。

通过端面质量测试，可以评估光缆中继段中各个连接点的质量，及时发现清洁度不达标和连接损耗过高的情况。

四、插损测试插损是指光缆连接点的连接器和适配器引起的光信号损耗。

插损测试主要通过光源和光功率计来进行，具体测试步骤如下：1.准备好测试所需的光缆连接器和适配器，以及光源和光功率计；2.清洁被测光缆连接器和适配器的端面，确保清洁度；3.连接光源和光功率计，通过光缆连接器和适配器进行测试，记录光功率值；4.拆下连接器或适配器，再次测试光功率值；5.计算插损值，即两次测试的光功率值的差。

通过插损测试，可以评估光缆中继段中各个连接点的质量，并及时发现插损过大的情况。

五、其他测试内容除了上述测试内容外，光缆中继段测试还包括以下内容：1.反射损耗测试：通过光源和光功率计测试光缆连接点的反射损耗，以评估连接点的质量。

成都市电信分公司管线工程部分预决算标准及相应施工规范标准为了贯彻降本增效的建设方针,更好地规范工程管理,实现项目管理精细化,成都电信分公司网络发展部会同有关部门,组织四川通信科研规划设计有限责任公司、四川公众通信建设监理有限责任公司成都分公司、部分施工单位相关人员针对不符合我公司发展的需要，以及国家、部颁标准未能明确的“通信管线工程部分预决算标准及相应施工规范标准问题”，进一步作出了明确和规范，现规定如下：一、管道工程1、管道单段长度超过10米，并且孔数在3孔以上的应计取施工测量工日；10米以下或3孔以下不计取。

2、人孔坑和挖深≥1.8米的管道沟要计取挡土板，标准手孔和挖深＜1.8米的管道沟不计取挡土板；人孔坑及1.8米以上管道沟要计取15%放坡系数。

3、城郊新建道路建设管道工程挖土土质按硬土计取；现业二环路以内和郊县城区内配合市政道路建设管道工程挖土土质按硬土50%、沙砾土50%的比例计列；开挖土质情况、路面情况、结构层情况、开挖宽度、深度等由监理公司现场签证认可。

如高于上述标准的须经建设单位相关管理人员审核确认。

4、人孔坑（不含手孔）抽水按中流水计取；管道沟抽水不计取，特殊地段要抽水须由监理公司现场签证认可。

5、单段长度超过10米，并且孔数在3孔以上的引上管道要做混凝土基础。

6、管道混凝土基础厚度分12孔以下按8cm计取、24孔以下按10cm计取、24孔以上按12cm计取，基础宽度按管群宽度加宽10cm（每侧5cm）计取。

定额取定套用基础宽度相近的定额×（实际宽度/定额宽度）。

7、塑料管管道要做混凝土包封，在车道的钢管管道要做混凝土包封（人行道、绿化带不包封）。

包封体积的计算：以管间间距1.5cm、两侧包封厚度6cm、顶部厚度8cm 计算体积。

8、人孔只做外壁防水（内壁不做防水油）；水泥管管道要做防水。

防水面积计算：以水泥管群两侧高度各加5cm及管群顶部宽度之和按实计算防水面积。

9、一般情况管道施工不再实施通信管道连砂石底基，特殊情况下要实施须网络发展部确认，并在设计说明中详细阐述理由；如实施，则以基础宽度加10cm、厚度5cm 按实计算连砂石体积。

光缆中继段测试方案1. 适用范围及编制依据 1.1适用范围适用于新建通信工程光缆中继段的全程测试施工。

1.2 编制依据1、《通信工程施工技术指南》2、《通信工程施工质量验收标准》3、相关工程施工图设计文件和相关图纸；4、以往类似工程的施工经验。

2. 作业准备 2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。

2.2 外业技术准备确认中继段光缆接续完成并全部符合接续测试指标。

3. 技术要求3.1 光缆中继段光纤线路的测试值应小于光缆中继段光纤线路衰减计算值。

其计算值为)(0dB m n L c l αααα++=式中 α0——光纤衰减标称值(dB/km)α——光缆中继段每根光纤接头平均损耗（dB ）单模光纤α≤ 0.08dB(1310mm 、1550mm) 多模光纤α≤ 0.2dBc α——光纤活动连接器平均损耗（dB ）≤ 0.7dB单模光纤αc≤ 1.0dB多模光纤αcL——光中继段长度（km）n——光缆中继段内每根光纤接头数m——光缆中继段内每根光纤活动连接器数3.2 在一个光缆中继段内，每一根光纤接续损耗平均值应符合下列指标：单模光纤α≤0.08dB(1310mm、1550mm)多模光纤α≤0.2dB3.3 对传输STM-4、STM-16的1310nm、1550 nm波长光纤和传输STM-1的1550nm波长光纤，应进行最大离散反射系数和S点最小回波损耗的测试，测试值应满足下列要求：3.3.1 光缆中继段S、R点间的最大离散反射系数：STM-1 1550nm，不大于-25dBSTM-4 1310nm，不大于-25dBSTM-4 1550nm，不大于-27dBSTM-16 1310nm、 1550nm，不大于-27dB3.3.2 光缆中继段在S点的最小回波损耗（包括连接器）：STM-1 1550nm，不小于20dBSTM-4 1310nm，不小于20dBSTM-4 1550nm，不小于24dBSTM-16 1310nm、 1550nm，不小于24dB3.4对用于高速率密集波分复用（DWDM）系统的光纤需要进行偏振模色散（PMD）的测量：偏振膜色散（PMD）的值应小于0.2ps/km。
