光纤线路的常用测试方法

光纤线路的常用测试方法

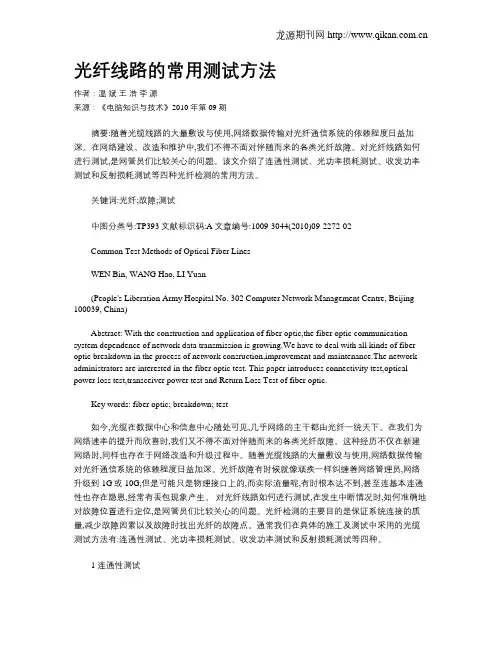

光纤线路的常用测试方法作者：温斌王浩李源来源：《电脑知识与技术》2010年第09期摘要:随着光缆线路的大量敷设与使用,网络数据传输对光纤通信系统的依赖程度日益加深。

在网络建设、改造和维护中,我们不得不面对伴随而来的各类光纤故障。

对光纤线路如何进行测试,是网管员们比较关心的问题。

该文介绍了连通性测试、光功率损耗测试、收发功率测试和反射损耗测试等四种光纤检测的常用方法。

关键词:光纤;故障;测试中图分类号:TP393文献标识码:A文章编号:1009-3044(2010)09-2272-02Common Test Methods of Optical Fiber LinesWEN Bin, WANG Hao, LI Yuan(People's Liberation Army Hospital No. 302 Computer Network Management Centre, Beijing 100039, China)Abstract: With the construction and application of fiber optic,the fiber optic communication system dependence of network data transmission is growing.We have to deal with all kinds of fiber optic breakdown in the process of network consruction,improvement and maintenance.The network administrators are interested in the fiber optic test. This paper introduces connectivity test,optical power loss test,transceiver power test and Return Loss Test of fiber optic.Key words: fiber optic; breakdown; test如今,光缆在数据中心和信息中心随处可见,几乎网络的主干都由光纤一统天下。

光缆光纤测试教程

光缆光纤测试教程

光缆测试教程目录第一章光纤连接 (4)第一节光耦合 (4)一、光纤与光源耦合 (4)二、光纤与光接收器的耦合 (8)第二节光纤连接 (9)一、光纤连接方法 (9)二、光纤连接损耗的初步分析 (9)三、光纤的熔接 (13)第二章光纤尺寸参数测量 (23)第一节光纤尺寸参数定义 (23)一、作用 (23)二、定义 (23)第二节光纤几何尺寸参数测量方法 (25)一、近场图像法 (25)二、折射近场法 (27)三、侧视法 (30)四、机械法 (32)五、传输或反射脉冲延迟法 (33)六、光纤伸长量的测定 (35)第三章光纤带尺寸参数测量 (38)第一节光纤带结构 (38)一、结构 (38)二、类型 (38)第二节光纤带尺寸参数定义 (39)一、定义 (39)二、尺寸要求 (39)第三节光纤带尺寸参数测量 (40)一、目视测量法 (40)二、孔径规法 (41)第四章光纤传输特性和光学特性 (42)第一节光纤传输特性和光学特性测试目的 (42)第二节性能测量 (42)一、衰减 (42)二、色散 (55)三、偏振模色散 (65)四、截止波长 (77)五、模场直径 (83)六、有效面积 (90)七、数值孔径 (95)八、光学连续性 (97)九、微弯敏感性 (98)第五章光纤机械性能 (102)第一节光纤机械性能测试的目的 (102)第二节测量方法 (103)一、光纤强度 (104)二、疲劳参数 (111)三、可剥性 (115)四、光纤的翘曲 (117)第六章光纤带机械性能 (122)第一节光纤带机械性能测试的目的 (122)第二节测量方法 (122)一、光纤带可分离性 (122)二、光纤带可剥离性 (123)三、光纤带抗扭转 (124)四、光纤带残余扭转 (125)第七章光纤的环境性能 (126)第一节光纤环境性能测试的目的 (126)第二节测量方法 (126)一、温度循环 (126)二、温度时延漂移 (128)三、浸水 (130)四、高温高湿 (130)五、高温 (131)六、核辐照 (132)第八章光纤机械性能测试 (137)第一节光缆机械性能测试的目的 (137)第二节性能测试 (138)一、拉伸 (138)二、光缆护套耐磨损 (140)三、压扁 (140)四、冲击 (142)五、反复弯曲 (144)六、扭转 (145)七、曲挠 (148)八、弯折 (149)九、弯曲 (149)十、耐切入 (150)十一、枪击损伤 (150)十二、刚性 (151)十三、拉力弯曲 (154)第九章光缆的环境性能 (155)第一节环境性能测试的目的 (155)第二节性能与测试 (156)一、温度循环 (156)二、渗水 (158)三、阻水油膏滴流 (159)四、油分离和蒸发 (160)五、气体阻力 (161)六、风积振动 (162)七、过滑轮 (164)八、舞动 (165)九、耐电痕 (166)十、阻燃 (167)第十章光缆线路工程测量 (169)第一节光缆线路工程测量的目的 (169)第二节单盘光缆现场复测 (169)一、规定 (169)二、光缆长度复测 (170)三、单盘光缆衰减测量 (173)第三节光纤后向散射衰减曲线 (178)一、曲线的作用 (178)二、观察和评价 (179)第四节工程竣工测量 (180)一、目的 (180)二、测量内容 (180)三、光缆线路衰减测量 (180)四、光缆线路衰减曲线测量 (182)五、光缆线路电特性测量 (186)六、光缆护层对地绝缘测量 (188)七、光缆线路对地绝缘监测 (189)第五节光缆链路偏振色散测量 (190)一、目的 (190)二、偏振模色散对系统的影响 (190)三、光缆链路偏振模色散 (192)四、光缆链路偏振模色散的测量 (196)第六节光缆线路自动监控 (197)一、目的 (197)二、监测原理与系统组成 (197)三、光缆线路监控 (199)第一章光纤连接在介绍光纤光缆性能检测方法之前，先讲述光纤连接特别是光纤端面处理和熔接技术，作为必须掌握的基本技能训练。

光缆工程施工测量

光缆工程施工测量

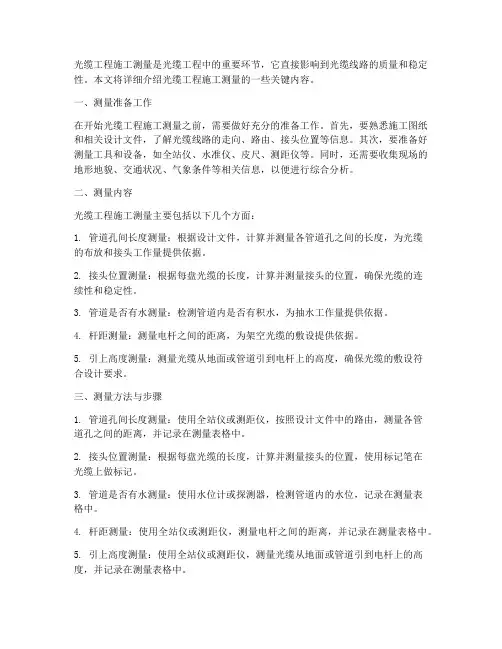

光缆工程施工测量是光缆工程中的重要环节，它直接影响到光缆线路的质量和稳定性。

本文将详细介绍光缆工程施工测量的一些关键内容。

一、测量准备工作在开始光缆工程施工测量之前，需要做好充分的准备工作。

首先，要熟悉施工图纸和相关设计文件，了解光缆线路的走向、路由、接头位置等信息。

其次，要准备好测量工具和设备，如全站仪、水准仪、皮尺、测距仪等。

同时，还需要收集现场的地形地貌、交通状况、气象条件等相关信息，以便进行综合分析。

二、测量内容光缆工程施工测量主要包括以下几个方面：1. 管道孔间长度测量：根据设计文件，计算并测量各管道孔之间的长度，为光缆的布放和接头工作量提供依据。

2. 接头位置测量：根据每盘光缆的长度，计算并测量接头的位置，确保光缆的连续性和稳定性。

3. 管道是否有水测量：检测管道内是否有积水，为抽水工作量提供依据。

4. 杆距测量：测量电杆之间的距离，为架空光缆的敷设提供依据。

5. 引上高度测量：测量光缆从地面或管道引到电杆上的高度，确保光缆的敷设符合设计要求。

三、测量方法与步骤1. 管道孔间长度测量：使用全站仪或测距仪，按照设计文件中的路由，测量各管道孔之间的距离，并记录在测量表格中。

2. 接头位置测量：根据每盘光缆的长度，计算并测量接头的位置，使用标记笔在光缆上做标记。

3. 管道是否有水测量：使用水位计或探测器，检测管道内的水位，记录在测量表格中。

4. 杆距测量：使用全站仪或测距仪，测量电杆之间的距离，并记录在测量表格中。

5. 引上高度测量：使用全站仪或测距仪，测量光缆从地面或管道引到电杆上的高度，并记录在测量表格中。

四、测量数据处理与成果提交测量结束后，需要对测量数据进行整理和分析，计算出光缆的布放长度、接头数量、抽水工作量等，为后续的施工工作提供依据。

同时，将测量成果提交给项目负责人和技术人员，以便进行施工图的绘制和施工计划的制定。

总之，光缆工程施工测量是光缆工程中的重要环节，通过对测量工作的严格把控，可以确保光缆线路的质量和稳定性，为我国通信事业的发展奠定基础。

光缆工程质量检验记录

光缆工程质量检验记录

光缆工程质量检验记录一、前言光缆工程质量检验是为了确保光缆的安装、连接和使用满足规范要求，保证光缆工程的顺利进行和可靠运行。

本文档记录了光缆工程质量检验过程中的关键数据和结果，旨在为相关人员掌握工程质量提供参考。

二、检验内容1. 光缆外观检验1.1 检查光缆的整体外观，确保光缆无任何损伤、裂纹或变形。

1.2 检查光缆的标志标签是否齐全、清晰无碍。

2. 光缆长度测量2.1 使用合适的测量工具，准确测量光缆的总长度。

2.2 排查并记录光缆的任何剪接或连接点，确认光缆长度的准确性。

3. 光纤损耗测试3.1 使用光纤损耗测试仪，按照规范要求进行测试。

3.2 测试不同光缆段的光纤损耗，并记录测试结果。

4. 光缆剪接点测试4.1 检查光缆剪接点的连接是否牢固，无松动或脱落现象。

4.2 使用 OTDR 仪器进行光缆剪接点反射衰减测试，并记录测试结果。

5. 光缆终端连接测试5.1 检查光缆终端连接是否正确、稳定。

5.2 使用光功率计和光衰减器进行光缆终端连接测试，并记录测试结果。

6. 光缆接地测试6.1 检查光缆的接地情况，确保接地线路无损害。

6.2 使用接地测试仪进行光缆接地测试，并记录测试结果。

三、检验记录日期：XXXX年XX月XX日检验人员：XXX1. 光缆外观检验：- 光缆整体外观：无损伤、裂纹或变形。

- 标志标签：齐全、清晰无碍。

2. 光缆长度测量：- 总长度：XXX米。

- 剪接或连接点：X个，确认长度准确性。

3. 光纤损耗测试：- 光纤损耗：- 光缆段1：X dB- 光缆段2：X dB- 光缆段3：X dB- 测试仪器型号：XXX4. 光缆剪接点测试：- 连接状态：牢固，无松动或脱落。

- 反射衰减：- 剪接点1：X dB- 剪接点2：X dB- 剪接点3：X dB- OTDR 仪器型号：XXX5. 光缆终端连接测试：- 连接状态：正确、稳定。

- 光功率：- 终端连接1：X dBm- 终端连接2：X dBm- 终端连接3：X dBm- 光衰减器型号：XXX6. 光缆接地测试：- 接地状态：无损害。

《通信光缆工程》第10章 电缆线路测试和维护

《通信光缆工程》第10章 电缆线路测试和维护
中断型障碍就是己经造成电缆不通，通信中断的障碍。主 要有断线、严重潮气、严重碰线等。
质量恶化型障碍是指通信尚未中断，但是通信质量下降， 影响用户正常使用的一些障碍。该类障碍比较多，是维护 人员障碍抢修的主要类型。主要包括混线、绝缘不良、地 气、串音、电缆衰耗变大等。
（1）混线 同一线对的芯线由于绝缘层损坏相互接触称为
电缆线路通常是通过传输电流来传递通话 信号，因此希望导线பைடு நூலகம்直流电阻越小越好， 所以线路的直流电阻是一项重要指标，应 定期测试。
1.电缆直流环路电阻测试
电缆线路的直流电阻的测试实际上将两条 导线连通起来测试。这时测出的电阻，是 两条导线连成环形回路的总电阻，通常称 为环路电阻，简称“环阻”。
通信电缆直流环路电阻测量系统原理如图 10-1所示。测量步骤为:
（4）绝缘不良
电缆芯线之间以塑料为绝缘层，由于绝缘物受 到水和潮气的浸蚀，使绝缘电阻下降，造成电流 外溢的现象称为绝缘不良。它一般是由接头在封 焊前驱潮处理不够，或因电缆受伤浸水，或充气 充入潮湿气体等原因造成芯线绝缘电阻下降。
（5）串、杂音
通过受话器，在一对芯线上，可以听到另外芯 线上用户通话的声音，叫串音；用受话器试听， 可以听到“嗡嗡”或“咯咯”的声音，称为杂音。 线路的串、杂音主要是由于电缆芯线错接，或破 坏了芯线电容的平衡、线对接头松动引起电阻不 平衡、外界干扰源磁场干扰等影响而造成。
把校准好的兆欧表或高阻计按图10-5连接好，其 中一个接线柱L连接被测导线，另一接线柱E与其 余导线及其他金属导体（包括加强件、防潮层和 铠装层）相连。
匀速转动摇表的摇柄，逐步达到120转／min，测 出导线的绝缘电阻并作记录。
将测试的绝缘电阻换算成标准长度的绝缘电阻， 再与标准绝缘电阻进行比较，看是否在标准之内。 换算公式为：

光缆敷设及测试记录

光缆敷设及测试记录
SH/T 3543—G617
光缆敷设及测试记录
工程名称：
单位工程名称：
序号
检查项目 与 要 求
检查结果
检查日期
备注
1
光缆型号、规格符合设计文件要求，绝缘层表面平整、色泽均匀、无破损
2
地下敷设的光缆敷设在保护管（束）内，保护管（束）、标识桩和电缆井布置和施工符合设计文件规定
3光缆Βιβλιοθήκη 曲半径不小于光缆外径的20倍接头损耗≤0.05dB
结论：
施工班组长：
日期： 年 月 日
质量检查员：
日期： 年 月 日
专业工程师：
日期： 年 月 日
4
光缆线路拐弯处、电缆井内、终端处有预留长度，标志牌符合设计文件要求
5
光缆排列合理、整齐、美观
6
光纤熔接处有标识、无损伤折断
光纤连接前测试
光纤熔接后测试
序号
光缆/芯线编（盘）号
铠与大地绝缘>2MΩ
1550nm波长损耗≤0.22dB/km
1310nm波长损耗≤0.35dB/km
光纤损耗≤0.25dB/km

光缆线路专业试题(答案)

2010年河北电信运维考试线路专业试题考试说明：答案填写在答题纸上，交卷后由监考人员回收答题纸即可，试卷不再回收。

一、填空题（每小题1分，共20分）1.河北电信光缆代维考核办法规定，光缆线路附近出现施工、动土等危及传输线路安全事件，代维单位没有采取必要措施的，每发现1次扣分。

(10)2.河北电信光缆维护质量考核要求，外力现场施工无人值守，每核实一次扣代维单位分。

(1)3.若标石规格是100厘米高，则标石埋深为厘米，出土部分为厘米。

（60/40±5）4.河北电信《光缆线路维护基本要求》规定，因维护工作不慎或已知外力影响现场因看护不善而发生的障碍称为。

(责任性障碍)5.河北电信光缆维护质量考核要求，责任维护单位未及时发现并上报重大安全隐患（包含但不限于一、二级外力施工），每次扣分。

（ 3 ）6.对于层绞式光缆，当面对光缆截面时，若领示光纤以红——绿逆时针，则此端面为端。

（B）7.决定了OTDR可测光纤的距离，决定了OTDR测量的精细程度。

(动态范围/盲区)8.干线及本地网核心层光缆线路维护需每公里配置一名巡线员；其他线路不超过每公里配置一名巡线员。

（35/80）9.省干光缆线路发生阻断，能在180分钟内恢复通信的，每次扣减责任维护单位元，一个合同年内第二次光缆阻断加扣；超时障碍每超时1分钟加扣元。

（3000/50％/80）10.杆路工程施工中，在同一杆路架设两层吊线时，两吊线间距为毫米。

（400）11.长途直埋光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不应小于cm。

（10）12.型号为GYTA53的光缆，“GY”表示_ _，“T”表示_ _，“A”表示。

(通信用室（野）外光缆\填充式结构\铝－聚乙烯粘结护层) 13.处理障碍中所介入或更换的光缆，其长度一般应不小于米，且尽可能采用的光缆。

(200\同一厂家、同一型号)14.障碍抢修应遵循“”的原则。

( 先抢通、后修复)15.光纤活动连接器的传输性能应符合设计规定，连接器的插入损耗应≤ dB。

光缆单盘测试及检查项目

第22页/共33页
用光时域反射仪测试光缆线路时应注意的问题
• 光纤接头损耗的双向性问题 • 在用OTDR仪表来测试光纤接头的连接损耗时，由于测试方向不同，所得到的测试损耗值也不同，这是
由下列原因造成的：
• 由于测试的方向不同，从测试端到该接头的距离不同，因此对于该接头点来说，两个方向来的光 脉冲在该点的入射条件不同，反射面也不相同，反射光脉冲返回到测试点的条件也不同。所以得 出的测试结果必然不同。
L缆试 R1= — — — —同时又R1≈1，所以可以用纤长近似等效为缆长。
L纤试
④背向散射曲线观察：用0TDR测试仪观察单盘光缆某一光纤的末端反射峰位
置距起始端的距离，整个曲线线的平滑，均匀程度及异常突降点反射峰的位置，从而判
断被测光纤的质量。
第11页/共33页
光缆单盘测试及检查项目
2、单盘测试示意图
• 我们只介绍后向散射法，因为OTDR能方便直观的将整个中继段沿线的 衰耗、波导结构均匀性、光纤接头损耗全部反映出来，从而用OTDR测 光纤线路是必要的。光中继段的光纤衰耗特性曲线要求平滑，无异常 现象，并可将全程曲线打印记录或拍照，便于今后维护对照参考。
• 光中继段光纤线路衰耗的测试值不应大于光中继段光纤线路衰耗计算 值。其计算值为：a = a0L + aN + acM (dB) 式中：a0---光纤衰耗标称值（dB/km） a---光纤接头平均损耗（dB/处） 单模光纤(1310nm)波长a≤0.08dB/处，多模光纤a≤0.2dB/处 ac—光纤活动连接器平均损耗（dB/处） 单模光纤ac≤0.7dB/处，多模光纤ac≤1.0dB/处 L-光中继段长度（km） N－光中继段光纤接头数 M － 光 中 继 段 光 纤 活 动 连 接 器第数15页/共33页

2021年光缆试题与答案(最新)

2021年光缆试题与答案（最新）----036144dc-6ea2-11ec-81cf-7cb59b590d7d1、光缆交工测试资料是施工过程中施工单位对所做工程的测试，测试率为100％，测试结果需要施工单位和监理共同签名确认。

2、中继段光纤线路衰减测试范围是每根纤芯、双窗口、双向测试、用光源、光功测试）。

3、中继段光纤后向散射信号曲线测试范围是每根纤芯，双窗口、单向测试、用otdr测试）。

4、光缆接头每侧光缆预留5米，人手井光缆预留15米，基站只在局前井预留15米，基站内预留5米5、国家规定的特殊作业（如登高、电工等）做到持证上岗，应根据项目需求配备足够的安全设施和安全防护用具，尤其要做好一线施工人员的现场安全培训工作6、光缆线路在与10千伏以上电力线交越时，两侧电杆应装避雷线7、进行光缆路由复测时，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足要求时，施工单位需根据建设单位变更签证流程进行设计变更。

8、光缆布放前，做好单盘测试，并保存测试结果。

对单盘测试结果施工单位和监理单位应共同签字确认。

9、单模光纤（1550nm、1310nm波长）的每根光纤的最大接头损耗双向平均，应小于等于0.08db／个。

10、所有机架、机柜的接地应该符合规范和设计要求，接地牢固，接地线不能并接。

地线使用35mm2黄绿色漆包电缆，在两段必须通过铜耳固定。

判断1、光缆的金属加强芯在接头盒内做固定，不同光缆间加强芯不能有电气连接。

（对）2.工作检查签证由建设单位和监理单位人员填写，并填写日期。

（右）3、合作单位所盖公章为“××公司珠海项目部”，此章所代表的单位具备相应的资质和法律效力。

（错）4.通信中断时，应遵循“先修后抢”的基本原则，故障修复时间不得以任何理由延长。

（错，“先通后修”）5、打开人井井盖时必须格外小心，以免井盖掉到井里把光缆砸断。

（错，手井）6、由于信号线缆和电源线缆都有绝缘材料包裹，所以可以并列布放。

信息与通信第六部分光缆线路工程检测与竣工验收


2024/1/3
7
㈡光缆线路电性能测试 ⒈测量项目 ⑴直埋光缆线路对地绝缘电阻测量 。 ⑵接地装置地线电阻测量。 ⒉直埋光缆线路对地绝缘电阻测量一般要求 直埋光缆在随工检查中,应测试光缆护层对地绝缘电阻,并应符合下列规 定:埋设的后单盘直埋光缆，其金属外护层对地绝缘电阻的竣工验收指 标应不低于10MΩ·Km；其中暂允许10%的单盘光缆不低于2 MΩ·Km，直埋光缆中继段连通后应测出对地绝缘电阻的数值。 ⒊接地装置地线电阻测量一般要求 中继站接地线电阻测量；埋式接头防雷地线电阻测量。中继站接地线测 量，应在引至中继站内的地线上测量；埋式防雷地线应以标石内地线 引线上测量；对于直接接地的地线，应在接头时在引接线上测量、记 录。
2024/1/3
3
⒉测量内容 ⑴中继段光纤线路衰减测试。 ①中继段光纤线路衰减测量，应在完成光缆端后，采用OTDR在 ODF架上测量光纤线路外线口的衰减值。 ②采用OTDR测试，应采取双方向测量取其平均值的方式。 ③测试数据应包括中继段光纤线路衰减(dB)、衰减系数(dB／km)和 光纤线路传输长度(km)。测试结果及时记入中继段测试记录。 ⑵中继段光纤后向散射曲线检查。 ①中继段光纤后向散射曲线(即光纤轴向衰减系数均匀性)检查，应在 光纤成端、沟坎加固等路面动土项目全部完成后进行。 ②光纤后向散射曲线应均匀平滑，光纤波形及接头“台阶”无异常。 ③光纤后向散射曲线检查可与光纤线路衰减测试同时进行。 ④OTDR打印光纤后向散射曲线应清晰无误，并应收录于中继段测试 记录。
（2）一级长途干线测量用稳定光源和主要技术指标:
①.光源:LD激光光源。②.适用光纤:单模。③.波长:1310±2Onm或 1550±3Onm。④.输出光功率:≥-6dBm。⑤.输出稳定度(开机15分钟 后):长时间稳定性:≤0.3dB。短时间稳定性:≤0.03dB(恒定温度,15分 钟)。≤0.05dB(温度变化±1℃,1小时)。⑥.光纤接头:FC-PC型。⑦.使 用环境温度:-5℃～+50℃。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

单位长度的群时延为
T (l)＝[Tout(li)−Tin(li)]/L
式中：
（ps/km）
Tout(li)——输出脉冲时间差（ps）； Tin(li)——输入脉冲时间差（ps）； L——减去参考光纤长度后的被测光 纤长度（km）。
（3）偏振模色散的定义
偏 振 模 色 散 （ Polarization Mode Dispersion，PMD）是指单模光纤中的两 个正交偏振模之间的差分群时延，它在数
a(l) = A(l)AB/LAB
图6.5 后向散射法测得的衰减曲线
AB间的长度（距离）为
（2）测量装置及各部分作用
后向散射法所用的装置就是光时域反
射计OTDR组成如图6.6所示。
图6.6 OTDR的组成方框图
（3）测量方法
图6.7 OTDR衰减曲线
3．插入损耗法
（1）测量原理
测量原理类似于截断法，只不过插 入损耗法用带活接头的连接软线代替短光 纤进行参考测量，计算在预先相互连接的 注入系统和接收系统之间（参考条件）因 插入被测光纤引起的功率损耗。
② 方案2：被测光纤段的总衰减 计算式如下。
4.“4P”法测接头损耗
图6.9 光纤连接损耗测量（“四功率值”法）
永久性连接的附加损耗为
-
-
6.3 光纤长度的测量
6.3.1 传输脉冲时延法
设光脉冲经长度为L(m)，平均折射率 为n的光纤传输后，其传输时延Dt为 Dt＝n· L/c (s) 式中，c为真空中光速（3×10 8 m/s）， 此式可改写为 L＝c· Dt/n (m)
② 测量装置
图6.14 光纤参考通道的Michelson干涉法的测量装置
图6.15 空气参考通道的Michelson干涉仪法的测量装置
图6.16 空气参考通道的Mach-Zehnder型干涉仪测量装置
图6.17是对弱偏振模耦合（上方）和 强偏振模耦合（下方）光纤，分别用自相
关型仪器（a，b）和互相关型仪器（c，d）
——脉冲时延法
① 测量原理
脉冲时延法是单模光纤色散测量的第 二替代测量法。这种测量方法的测量原理 是，使不同波长的窄光脉冲分别通过已知 长度的受试光纤时，测量不同波长下产生 的相对群时延，再由群时延差计算出被测 光纤的色散系数。
② 测量装置
图6.13 脉冲时延法的测量装置
③ 测试步骤
a．参考光纤的测量 b．被测光纤的测量
字 系 统中 使 脉冲 展 宽产 生 误码 （ 尤 其 在
WDM和DWDM系统中）。
（4）PMD的测试方法——干涉 法
① 测量原理
干涉法的测量原理是，当光纤一端用 宽带光源照明时，在输出端测量电磁场的 自相关函数或互相关函数，从而确定PMD。
干涉法的主要优点是测量速度非常快， 测量设备体积小，特别适合于现场使用。
可见，只要测得Dt，便能求得已知n 值的光纤的长度，这就是传输脉冲时延法 的原理。
图6.10 传输脉冲时延测量光纤长度
6.3.2 反射脉冲时延法
光纤长度便可由下式求得 L＝c· 2Δt/2n
图6.11 反射脉冲时延测量光纤长度
6.4 光 缆 工 程 测 试
6.4.1 中继段测试（竣工测试） 1．光缆线路衰减测试 （1）光缆线路衰减定义
a．单模光纤注入条件 b．多模光纤注入条件
滤模器
图6.3 采用滤模器的衰减测量注入装置
几何光学注入
图6.4 空间状态限制衰减测量的几何注入装置
⑤ 包层模剥除器。包层模剥除器促使
包层转换成辐射模，从而使包层模从光纤
中被剥除。 ⑥ 光探测器。
（3）测量方法
2．后向散射法 （1）测量原理
2．光缆线路维护测试
通过对光缆线路的光电特性测试， 可以了解光缆的工作状态，掌握光缆线 路实际运行状况，正确判断可能发生障 碍的位置和时间，为光缆线路提供可靠 的技术资料。
6.1.2 测试项目
1．工程测试项目
2．维护测试项目
6.2 光纤衰减的测量
6.2.1 光纤衰减的概念
衰减是光纤中光功率减少的一种度
单盘测试是单盘检验的组成部分。单
盘测试是对运输到现场的光缆传输、技术 特性进行检验，以确定运输到分屯点上的 光缆是否达到设计文件的要求。
（2）竣工测试（中继段测试）
光缆线路工程竣工测试又称光缆的中 继段测试，这是光缆线路施工过程中较为 关键的一项工序。竣工测试是从光电特性 方面全面地测量、检查线路的传输指标。 竣工测试还应包括光缆线路工程的竣 工验收。
插入损耗法有两个可供选择的参考 条件下的测量原理方案，如图6.8所示。
图6.8 典型的插入损耗法测试装置
（2）测量装置及各部分的作用 （3）测量方法
① 方案1：被测光纤段的总衰减可按 下式计算。
-
-
式中：Cr，C1，C2 分别是在参考条件 下，被测光纤输入端和输出端连接器的标 称平均损耗（dB）。
图6.21 光接收灵敏度（动态范围）测试
5．系统富裕度及其测试
图6.22 中继段光链路的富余度分配
测得的干涉条纹图。
和图 互 6 相 17 关 型自 仪相 器关 （型 ，仪 器 ）（ 测 得， 的） 干 涉 条 纹 图 . a b
c d
3．系统发送功率的测试
图6.18 系统发送光功率的测试连接图
图6.19 发送光功率测试方法
4．系统接收灵敏度与动态范
围的测试
图6.20 系统接收灵敏度与动态范围的测试
光缆的测试
6.1 光缆线路测试类型及测试项目
6.2 光纤衰减的测量
6.3 光纤长度的测量 6.4 光 缆 工 程 测 试
6.1 光缆线路测试类型及测试项目
6.1.1 测试类型
1．光缆线路工程测试
光缆线路工程测试是指在工程建设阶 段，对单盘光缆和中继段光缆进行的性能 指标检测。
（1）单盘测试
6.4.2 系统光性能参数测试
1．系统光性能参数主要是指光缆线 路的衰减与色散、系统发送光功率、系统 接收灵敏度、动态范围及系统富裕度等。 2．中继段衰减与色散的测试
（1）色散的定义
光纤中色散主要是指光信号经过光纤 传输后在光纤输出端发生能量分散，导致 传输信号畸变。
（2）色散的测量方法
行测量。
插入法的测量偏差，主要来自仪表本
身以及被测线路连接器插件的质量，如某
个长途光缆工程，据3个中继段光缆线路的
衰减测量统计，平均偏差为0.3dB。
② 后向散射法
后向散射法虽然也可以测量带连接插 件的光缆线路衰减，但由于一般的OTDR 仪都有盲区，使近端光纤连接器插入损耗、 成端连接点接头损耗无法反映在测量值中； 同样对成端的连接器尾纤的连接损耗由于 离尾部太近也无法定量显示。因此，用 OTDR仪所得到的测量值实际上是未包括 连接器在内的光缆线路损耗。为了按光缆 线路衰减的定义测量，可以通过假纤测量 或采用对比性方法来检查局内成端质量。
后向散射法是测量光纤衰减的第一替 代法。它基于能从光纤中双向后向散射光 信号提取光纤衰减或衰减系数、光纤长度、 衰减均匀性、点不连续性、光学连续性、 物理缺陷和接头损耗等信息。
经过往返两次衰减的值，所以曲线斜
率为常数的AB段光纤的衰减为
A(l)AB = 0.5(PA−PB) (dB) (dB/km)
常用的光纤衰减测量方法有截断法、后向 散射法和插入损耗法。
1．截断法
（1）测量原理
在不改变注入条件下，分别测出通过光纤 两个点的光功率P1 和P2，再按定义计算出 光纤的衰减系数a。
（2）测量装置及各部分作用
图6.1 截断法测量衰减的测量装置
图6.2 截断法测量衰减谱的测量装置
① 光源 ② 调制 ③ 滤模器 ④ 注入系统
图6.12 中继段光纤线路损耗构成示意图
（2）测量方法
有插入法和后向散射法。
① 插入法
核心网光缆线路，应采用插入法 测量。从中继段光缆线路衰减要求在带 已成端的连接插件状态下进行测量来说， 插入法是唯一能够反映带连接插件线路 衰减的方法。
插入法可以采用光纤衰减测试仪（分
多模和单模），也可以用光源和功率计进
（3）测量方法的选择
若偏差较大，则可用后向散射法作辅 助测量。
2．光缆线路衰减曲线测量
（1）目的
光缆线路衰减曲线测量指的是对光缆 中光纤后向散射曲线的测量。
（2）测量仪器
光缆线路衰减曲线测量仪器采用的是 光时域反向射仪，即OTDR仪。
（3）衰减曲线要求
① 双向测量 ② 测量记录 ③ 线路衰减测量结果的比较 ④ 光缆线路衰减的计算方法
可将一个单元光缆段中的总衰减定义为
式中：an 为中继段中第n根光纤的衰 减系数（dB/km）； Ln 为 中 继 段 中 第 n 根 光 纤 的 长 度 （km）；as为固定接头的平均损耗（dB）； X为中继段中固定接头的数量； ac为连接器的平均插入损耗（dB）； Y为中继段中连接器的数量（光发送 机至光接收机数字配线架（ODF）间的活 接头）。
量，它取决于光纤的工作（波长）类型
和长度，并受测量条件的影响。
在波长l处，一段光纤上相距距离为L 的两个横截面1和2之间的衰减A(l)定义为
通常，对于均匀光纤来说，可用单位 长度的衰减，即衰减系数反映光纤衰减性 能的好坏。衰减系数a(l)定义为 a(l)＝A(l)/L (dB/km)
6.2.2 光纤衰减的测量方法
